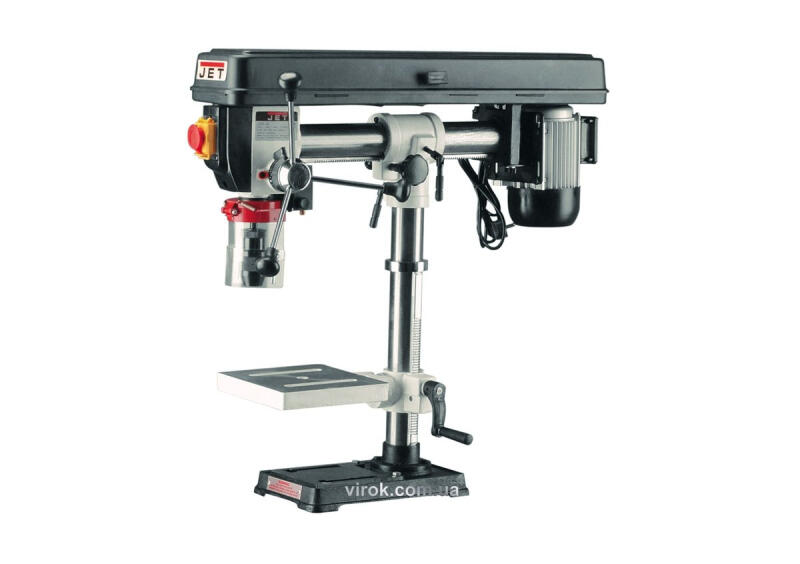

Настольный радиально-сверлильный станок JET JDR-34, 0,6 кВт, Ø16 мм, 230 В

JET JDR-34 — радиально-сверлильный станок: голова со шпинделем выдвигается по траверсе и наклоняется, поэтому отверстие подводится к разметке, а не заготовка к сверлу. Вылет шпинделя 155–410 мм. Сверление до Ø16 мм. Питание 230 В.

Совместимость и подбор

Ключевой параметр подбора — вылет шпинделя: он определяет, как далеко от края заготовки можно поставить отверстие. Оснастка подбирается по посадке шпинделя, как у обычного сверлильного станка.

Питание

однофазная сеть 230 В, обычная розетка

Установка

настольная, крепление болтами

Посадка инструмента

конус Морзе 2 с посадкой B16

Зажим патрона

до Ø16 мм

Вылет шпинделя

155–410 мм

Наклон головы

0–90° / 0–45°

Назначение и область применения

Радиальная схема выручает там, где заготовку не подвинешь: щиты, рамы, длинные доски, собранные конструкции. Голова выезжает по траверсе к разметке, наклоняется под угол и сверлит, а тяжелая деталь лежит неподвижно. Наклон головы 0–90° / 0–45° закрывает отверстия под углом без клиньев и подкладок. Обороты 500–2500 об/мин перекрывают металл, древесину и пластик.

Характеристики

Мощность (потребляемая)

0,6 (0,35) кВт

Макс. зажим патрона

16 мм

Обороты шпинделя

500–2500 об/мин

Количество скоростей

5

Конус/посадка

конус Морзе 2 (МК-2) / посадка B16

Вылет шпинделя

155–410 мм

Ход пиноли

80 мм

Наклон головы

0–90° / 0–45°

Стол

220×230 мм, наклон ±0–90°

Масса

42 кг

Напряжение

230 В

Что означает обозначение JDR-34-230

JDR-34-230 — это радиально-сверлильный станок JET; суффикс 230 — напряжение питания 230 В.

Частые вопросы

Что дает переменный вылет шпинделя? Диапазон 155–410 мм: отверстие можно поставить далеко от края заготовки, куда обычный вертикальный станок не достанет из-за колонны.

Как сверлить под углом? Наклоном головы (0–90° / 0–45°): ось сверла выставляется по шкале, заготовка остается горизонтальной. Это точнее, чем наклонять стол с деталью.

Какая оснастка подходит? Посадка — конус Морзе 2 с посадкой B16: стандартные патроны и оправки. Патрон зажимает сверла до Ø16 мм.

Зачем радиальный станок, если есть обычный сверлильный? Для крупных и неудобных заготовок. На вертикальном станке деталь двигается по столу к сверлу; здесь наоборот — сверло едет к детали.

Преимущества

• ✓вылет шпинделя 155–410 мм: отверстие далеко от края
• ✓наклон головы 0–90° / 0–45° по шкале
• ✓сверление до Ø16 мм
• ✓5 скоростей, 500–2500 об/мин
• ✓стол 220×230 мм, наклон ±0–90°
• ✓масса 42 кг: жесткость без вибраций
