Корпус кінцевої фрези з механічним кріпленням змінних твердосплавних пластин: діаметр 20 мм, z = 2, загальна довжина 200 мм, хвостовик 20 мм, під пластину APKT 1003. Клас інструмента нормує ГОСТ 28435-90.
Відправка по всій Україні транспортною компанією «Нова Пошта», з понеділка по п'ятницю.
Замовлення, оформлене та оплачене до 15:00, передаємо на доставку того ж дня. Оформлений пізніше – наступного робочого дня.
Доставку оплачує одержувач за тарифами «Нової Пошти» Точна сума залежить від ваги, габаритів та відділення.
Оплата в «Сплав Харків» — усі розрахунки у гривнях.
Ціна, вказана на сторінці товару, — роздрібна та остаточна для покупця-фізособи. Додаткові збори до неї не додаються.
Способи оплати
Розрахунок за рахунком для юридичних осіб та ФОП
Для організацій діє окремий порядок розрахунків — з ПДВ чи без ПДВ. Вкажіть код ЄДРПОУ під час оформлення замовлення, і менеджер виставить рахунок із остаточною сумою: ви побачите її до сплати. Фізична особа також може сплатити рахунок у банку або відділенні.
Мінімальна сума замовлення - 300 грн.

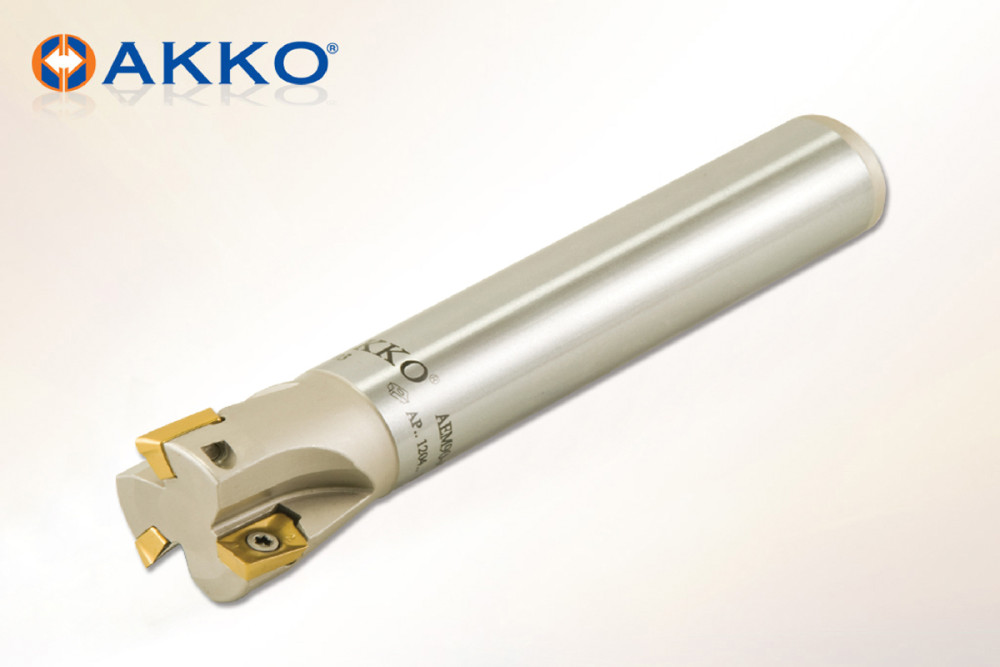

Фреза кінцева AEM90-AP10-D20-C20-L200-Z02 AKKO — корпус кінцевої фрези з механічним кріпленням змінних твердосплавних пластин діаметром 20 мм, з 2 зубами, загальна довжина 200 мм, циліндричний хвостовик (DIN 1835 A) 20 мм. Фрезерує уступи під 90°, площини, пази та кишені; зношується лише пластина, корпус служить далі. Закріплюється у цанговому патроні ER, термозатискному або гідропластовому патроні під хвостовик 20 мм.
Оброблювані матеріали за групами ISO:
Паз завширшки 20 мм за один прохід.
Інструмент розрахований на серійну обробку, де витрата різальної кромки велика, а переточування невигідне. Затупилася грань — пластину повертають, корпус лишається на верстаті, виліт і налаштування не змінюються.
Типові операції: фрезерування уступів і площин, прорізання пазів і кишень, контурна обробка за замкненим контуром, підрізання торців.
За групами ISO інструмент закритий на P, M, K; за межами цих груп стійкість падає швидко, і підбирають іншу марку сплаву або покриття.
Вітчизняний аналог класу — ГОСТ 28435-90 на кінцеві фрези з механічним кріпленням багатогранних твердосплавних пластин; каталожне виконання постачальника гостівському розмірному ряду не підпорядковується, і шифр типорозміру йому не присвоюється.
| Група сплаву пластини | V, м/хв | n, об/хв | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| ТК (Т5К10, Т15К6) — сталь | 50 | 795 | 0,03 | 10–50 | 3 |
| ВК (ВК8, ВК6-М) — титан, чавун | 28–30 | 445–475 | 0,04 | 10–50 | 3 |
Числа взято з таблиці 2 ГОСТ 24637-81 для фрез з твердосплавними пластинами діаметром 20 мм при обробці високоміцних сталей і титанових сплавів; критерій затуплення — знос по задній поверхні 0,4 мм. Частоту обертання перераховано під діаметр 20 мм за формулою n = 1000·V / (π·D). По конструкційній сталі та чавуну швидкість вища — беріть її з карти режимів на конкретну пластину. Хвилинна подача при z = 2: S = 0,04 · 2 · 445 = 35 мм/хв.
Яка потрібна цанга? Хвостовик 20 мм — цанга ER на цей розмір. Цанга сусіднього розміру з натягом затисне, але биття зросте і кромка викришиться.
Скільки пластин брати в запас? На корпус іде 2 пластини; на заміну тримають мінімум два комплекти, інакше одна викришена грань зупиняє всю партію.
Яким моментом затягувати гвинт? Гвинт пластини тягнуть динамометричною викруткою за даними виробника: перетяжка рве різьбу в корпусі, недотяжка дає мікрозсув пластини і скол кромки на першому ж врізанні.
Чому саме 2 зуба? Число зубів ділить подачу: що їх більше, то вища хвилинна подача за того ж навантаження на зуб, але то менше місця під стружку в канавці. Для повного паза беруть менше зубів, для чистової обробки стінки — більше.
Інші типорозміри цієї групи зібрано в розділі Фрези кінцеві з механічним кріпленням т/с пластин.
