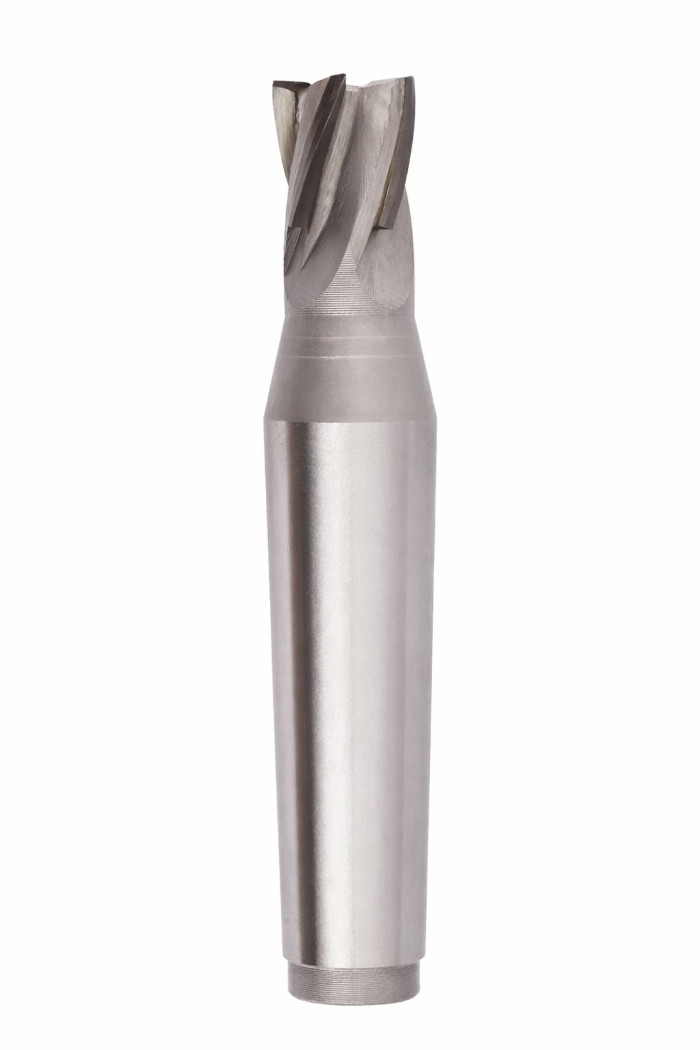

Фреза концевая с напайными т/с пластинами к/х ф 20 мм ВК8 z=4 винтовой зуб КМ3 удлиненная 145/21 2223-0551 ГОСТ 20538-75

Фреза концевая с напайными т/с пластинами к/х ф 20 мм ВК8 z=4 винтовой зуб КМ3 удлиненная 145/21 2223-0551 ГОСТ 20538-75 — концевая фреза с напаянными твердосплавными пластинами диаметром 20 мм, с 4 зубьями, общая длина 145 мм, рабочая часть 21 мм, конический хвостовик, конус Морзе 3. Фрезерует уступы, пазы, карманы и плоскости с полным использованием торца и периферии. Ставится в шпиндель напрямую или через переходную втулку конуса Морзе по ГОСТ 25557-82.

Обрабатываемые материалы по группам ISO:

• KЧугун серый и высокопрочный
• NЦветные металлы, алюминий, медные сплавы
• HЗакаленная сталь и отбеленный чугун

Совместимость и подбор

Паз шириной 20 мм за один проход. Глубину ограничивает рабочая часть 21 мм.

Ширина получаемого паза

20 мм при работе периферией на полную ширину фрезы

Максимальная глубина за проход

21 мм — длина режущей части

Посадочное место в станке

конус Морзе 3 по ГОСТ 25557-82, переходные втулки допускаются

Число зубьев

4 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Напаянная пластина держит скорость резания вдвое-втрое выше быстрорежущей стали и при этом переносит переточку: ресурс корпуса измеряется десятками заточек.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

Отношение длины режущей части к диаметру здесь 1,1 (21 мм при 20 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.

По группам ISO инструмент закрыт на K, N, H; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

Характеристики

Диаметр фрезы D

20 мм

Хвостовик

конус Морзе 3

Общая длина L

145 мм

Длина режущей части l

21 мм

Число зубьев z

4

Марка твердого сплава

ВК8 по ГОСТ 3882-74

Направление резания

праворежущая

Зуб

винтовой

Обозначение по стандарту

2223-0551

Стандарт

ГОСТ 20538-75

Производитель

Китай

Что означает обозначение

2223-0551

2223-0551 — это шифр типоразмера по ГОСТ 20538-75. По нему инструмент заказывают и по нему он взаимозаменяем между изготовителями.

z = 4

z — число зубьев. При 4 зубьях минутная подача считается как Sz · 4 · n.

КМ3

КМ3 — конус Морзе номер 3 по ГОСТ 25557-82, больший диаметр конуса 23,825 мм.

ВК8

ВК8 — вольфрамокобальтовый сплав, 8 % кобальта; вязкий, держит прерывистый рез (ГОСТ 3882-74).

Ориентировочные режимы фрезерования

Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 20 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,4 мм. Частота вращения пересчитана под диаметр 20 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину. Минутная подача при z = 4: S = 0,04 · 4 · 445 = 71 мм/мин.

Частые вопросы

Встанет ли в мой станок? Хвостовик — конус Морзе 3. Если в шпинделе конус большего номера, нужна переходная втулка; меньшего — фреза не подойдет.

Хватит ли глубины? Режущая часть 21 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.

Почему выкрошилась кромка на первом проходе? У цельного твердого сплава нет запаса вязкости: удар при врезании в необработанную корку или люфт в патроне откалывают кромку раньше, чем она успевает износиться. Врезание делают по дуге.

Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.

Преимущества

• Скорость резания выше, чем у быстрорежущей стали, при той же цене корпуса
• Пластину перетачивают — ресурс не заканчивается с первым затуплением
• Стальной корпус держит удар лучше цельнотвердосплавного
• 4 зуба в резе делят подачу и снижают нагрузку на каждую кромку
• Конус Морзе 3 садится в шпиндель без патрона — жестче цанги на тяжелых режимах
