UAУниверсальная делительная головка (УДГ) — прецизионное приспособление для горизонтально- и вертикально-фрезерных станков, обеспечивающее точный поворот заготовки на заданный угол или долю окружности. УДГ является одним из ключевых элементов оснащения универсального фрезерного станка: без… Подробнее
| Наименование↕ | Размер↕ | Стандарт↕ | Материал↕ | Квалитет↕ | Склад↕ | Наличие↕ | Цена↕ | |
|---|---|---|---|---|---|---|---|---|
| Универсальная делительная головка УДГ Д-160А (FW80) OTTIMO Артикул: | — | — | — | — | Полтава-1 | 3 шт | 42576 ₴ В корзину✓ В корзине | |
| Универсальная делительная головка УДГ Д-250А (F11-125A) OTTIMO Артикул: | — | — | — | — | Полтава-1 | 3 шт | 58200 ₴ В корзину✓ В корзине |
Универсальная делительная головка (УДГ) — прецизионное приспособление для горизонтально- и вертикально-фрезерных станков, обеспечивающее точный поворот заготовки на заданный угол или долю окружности. УДГ является одним из ключевых элементов оснащения универсального фрезерного станка: без нее невозможно выполнить нарезку зубьев шестерен и зубчатых реек, фрезерование многогранников, шлицев, спиральных канавок, кулачков, звездочек и любых других деталей с равномерно расположенными по окружности элементами.
В основе конструкции УДГ лежит червячная пара с передаточным числом 40:1. Это означает, что при повороте рукоятки ровно на 40 оборотов шпиндель головки совершает один полный оборот (360°). Делительные диски — двусторонние пластины с несколькими рядами отверстий — позволяют точно зафиксировать рукоятку после каждого частичного поворота, соответствующего нужному угловому шагу.
Различают три способа деления:
Простое деление — наиболее распространенный метод. Заготовка поворачивается на угол, соответствующий нужному числу делений, по формуле: n = 40 / Z, где Z — требуемое число делений. Подходит для большинства стандартных задач (нарезка 3–400 и более зубьев).
Дифференциальное деление — применяется для чисел, которые нельзя получить простым делением при стандартных наборах дисков. Шпиндель головки кинематически связывается со сменными шестернями, передающими движение на делительный диск. Позволяет выполнять деление на любое число от 1 до 400 и более, включая простые числа: 53, 57, 61, 67, 71, 73, 79, 83, 89, 97.
Непрерывное (спиральное) деление — для фрезерования спиральных канавок сверл, фрез, метчиков. Шпиндель головки приводится в медленное непрерывное вращение от ходового винта фрезерного станка через набор сменных шестерен, синхронизируя продольную подачу заготовки и ее угловой поворот.
Корпус делительной головки устанавливается на Т-образные пазы стола фрезерного станка и фиксируется болтами. Шпиндель имеет сквозное осевое отверстие и конусную посадку (конус Морзе) для установки центров, оправок и трехкулачковых патронов. Задняя (упорная) бабка, входящая в комплект, позволяет закреплять длинные заготовки между центрами. Шпиндель головки наклоняется от горизонтального положения до вертикального и фиксируется в любом промежуточном положении — это открывает возможность фрезерования конических поверхностей и зубьев конических шестерен.

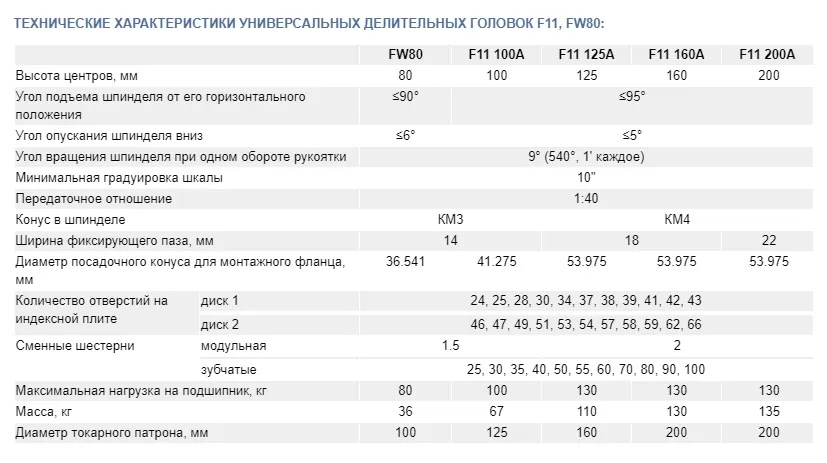

| Параметр | Д-160А (FW80) | Д-200А (F11-100A) | Д-250А (F11-125A) | Д-320А (F11-160A) |
|---|---|---|---|---|
| Высота центров, мм | 80 | 100 | 125 | 160 |
| Диаметр токарного патрона, мм | 100 | 125 | 160 | 200 |
| Конус в шпинделе | КМ3 | КМ3 | КМ4 | КМ4 |
| Ширина фиксирующего паза, мм | 14 | 14 | 18 | 18 |
| Диаметр посадочного конуса монтажного фланца, мм | 36,541 | 41,275 | 53,975 | 53,975 |
| Угол подъема шпинделя вверх | ≤90° | ≤90° | ≤95° | ≤95° |
| Угол опускания шпинделя вниз | ≤6° | ≤6° | ≤5° | ≤5° |
| Передаточное отношение червячной пары | 1:40 | 1:40 | 1:40 | 1:40 |
| Минимальная градуировка шкалы | 10″ | 10″ | 10″ | 10″ |
| Модуль сменных шестерен | 1,5 | 1,5 | 2 | 2 |
| Максимальная нагрузка на подшипник, кг | 80 | 100 | 130 | 130 |
| Масса головки, кг | 36 | 67 | 110 | 130 |
Перед выбором модели уточните ширину Т-образных пазов стола вашего станка — это ключевой параметр совместимости. Головки с пазом 14 мм устанавливаются на станки легкого и среднего класса, с пазом 18 мм — на тяжелые станки.
| Модель УДГ | Паз стола | Совместимые фрезерные станки |
|---|---|---|
| Д-160А (FW80) | 14 мм | 6Р11, НГФ-110, FU200, FU250 и аналоги |
| Д-200А (F11100A) | 14 мм | 6Р82, 6Р82Г, 6Р12, 6Т12, FU350, FU400 и аналоги |
| Д-250А (F11125A) | 18 мм | 6Р83, 6Р83Г, 6Р13, 6Т13, FU400 и аналоги |
| Д-320А (F11160A) | 18 мм | 6Р83, 6Т83, FU500, ВМ127 и аналоги |
В наличии представлены четыре типоразмера универсальных делительных головок OTTIMO — производителя прецизионной станочной оснастки для металлообрабатывающих предприятий.
УДГ Д-160А (УДГ-160А, FW80) — для фрезерных станков с пазом стола 14 мм. Высота центров 80 мм, диаметр патрона 100 мм, масса 36 кг. Оптимальна для учебных мастерских, малых производств и ремонтных цехов, работающих с мелкогабаритными деталями.
УДГ Д-200А (УДГ-200А, F11100A) — наиболее востребованная модель для станков среднего класса с пазом 14 мм. Высота центров 100 мм, диаметр патрона 125 мм, масса 67 кг. Перекрывает широкий спектр задач: нарезка шестерен модуля 1–4, фрезерование шлицевых валов, кулачков, звездочек.
УДГ Д-250А (УДГ-250А, F11125A) — усиленная модель для тяжелых станков с пазом 18 мм. Высота центров 125 мм, диаметр патрона 160 мм, конус шпинделя КМ4, масса 110 кг. Применяется для обработки крупных шестерен среднего модуля, фланцев со шлицами, корпусных деталей.
УДГ Д-320А (УДГ-320А, F11160A) — топовая тяжелая модель для станков с пазом 18 мм. Высота центров 160 мм, диаметр патрона 200 мм, масса 130 кг. Предназначена для тяжелого машиностроения: крупномодульные шестерни и колеса редукторов, тяговые колеса, корпусные детали энергетического оборудования.
Все модели OTTIMO поставляются в комплекте с задней (упорной) бабкой, двумя делительными дисками, поводковым патроном с центром, набором сменных зубчатых шестерен для дифференциального деления и паспортом с таблицами делений.
При выборе модели необходимо учитывать три главных параметра.
Типоразмер (высота центров / диаметр патрона). Выбирается исходя из максимального диаметра обрабатываемых деталей с запасом 15–20% для удобства установки и крепления. Недооценка этого параметра приводит к тому, что крупные детали просто не поместятся между центрами.
Совместимость со столом фрезерного станка. Уточните ширину Т-образных пазов стола (14 или 18 мм) — основание УДГ должно надежно фиксироваться без переходных плит. Использование переходных шпонок снижает жесткость системы и точность деления.
Задачи производства. Для простого деления (стандартные шестерни, многогранники, шлицы) достаточно базовой комплектации. Для дифференциального деления и нарезки спиральных канавок убедитесь в наличии в комплекте набора сменных шестерен и кронштейна сменного механизма.
Универсальные делительные головки УДГ незаменимы при изготовлении зубчатых колес и шестерен методом копирного фрезерования дисковыми и пальцевыми модульными фрезами, звездочек цепных передач, кулачков распределительных валов, режущего инструмента (фрез, разверток, метчиков), шлицевых валов, многогранных призматических деталей. Также применяются при разметочных работах — угловом позиционировании заготовок на разметочном столе.
Оборудование используется в машиностроении, приборостроении, инструментальном производстве, энергетике, авиастроении и ремонтных цехах промышленных предприятий.
Компания «Сплав» специализируется на металлорежущем инструменте и станочной оснастке профессионального класса. Все делительные головки УДГ в наличии на складе — перед отгрузкой каждая единица проходит входной контроль. На весь ассортимент действуют скидки, при заказе начисляется кешбэк. Доставка по всей Украине. По техническим вопросам подбора оснастки к конкретному станку звоните: +38 067 579 8930.
