Столы поворотные круглые — ГОСТ 16936-71, ручной и механизированный привод, классы точности Н и П

Столы поворотные круглые: назначение, устройство, выбор по ГОСТ 16936-71

Поворотный круглый стол - это универсальное станочное приспособление для установки, закрепления и точного углового позиционирования заготовок при обработке на металлорежущих станках. Он позволяет поворачивать деталь на заданный угол непосредственно в процессе обработки - без снятия со станка и без переустановки в другое приспособление. Это открывает целый класс операций, принципиально недоступных на станке без поворотного стола: фрезерование дуг, окружностей и радиусных поверхностей, равномерное расположение отверстий, пазов или зубьев по окружности, обработка под различными углами.

Нормативная база

Поворотные круглые столы для металлорежущих станков производятся в соответствии с двумя взаимосвязанными стандартами. ГОСТ 16936-71 «Столы поворотные круглые с ручным и механизированным приводами. Основные размеры» устанавливает типоразмерный ряд, исполнения и присоединительные размеры. ГОСТ 16935-93 «Столы поворотные круглые. Общие технические условия» регламентирует требования к точности, методы испытаний и приёмки. Вместе они образуют полную систему требований к изделию - аналогично тому, как ГОСТ 16936-71 на размеры дополняется ГОСТ 16935-93 на технические условия.

Принцип работы и конструкция

Поворотный стол состоит из чугунного корпуса, планшайбы (рабочего диска) и механизма вращения. Планшайба опирается на точные подшипники скольжения или качения и может плавно вращаться на 360° с фиксацией в любом положении. Угловое положение планшайбы контролируется по круговой шкале с нониусом, что обеспечивает отсчёт угла с точностью до 1-5 угловых минут в зависимости от класса точности стола.

Механизм вращения - червячная передача с передаточным числом обычно 90:1 или 72:1. Это означает, что при повороте рукоятки на один оборот планшайба поворачивается на 4° (при i=90) или 5° (при i=72). Наличие делительного диска с рядами отверстий превращает поворотный стол в делительное устройство - аналогично делительной головке, но для горизонтальной установки детали. Для грубой быстрой ориентации планшайбу отсоединяют от червяка и поворачивают вручную, фиксируя в нужном положении стопорным болтом.

Рабочая поверхность планшайбы имеет Т-образные пазы под крепёжные болты - для закрепления деталей непосредственно на планшайбе или установки дополнительных приспособлений: патронов, оправок, делительных кондукторов. Центральное отверстие планшайбы позволяет пропустить длинный пруток или использовать специальный центр.

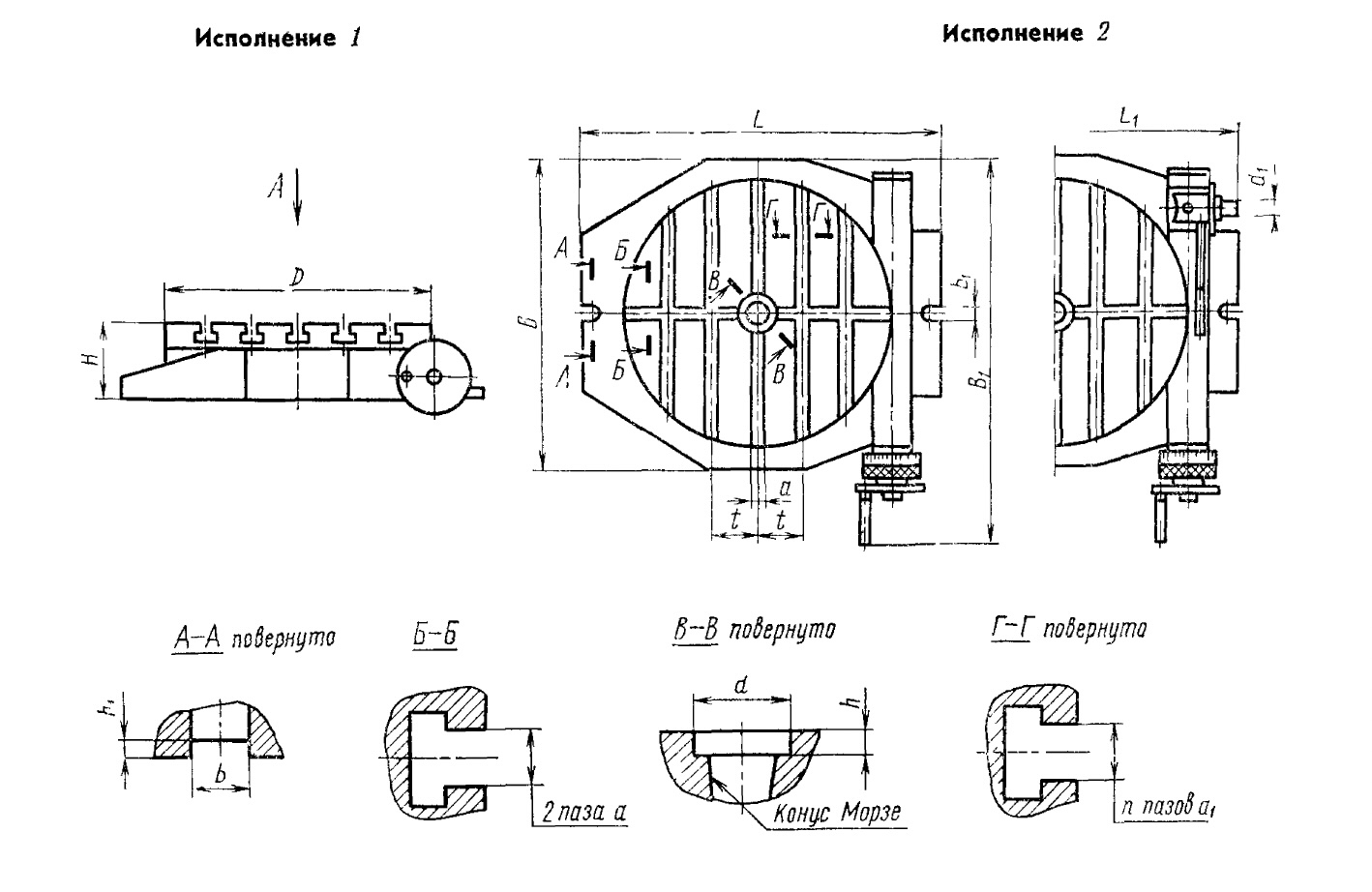

Исполнения по ГОСТ 16936-71

Стандарт устанавливает два исполнения поворотных столов. Исполнение 1 - круглые поворотные столы с ручным приводом. Исполнение 2 - круглые поворотные столы с механизированным приводом от станка.

Исполнение 1 (ручной привод) - поворот планшайбы осуществляется вручную через рукоятку червячного механизма. Это наиболее универсальный и распространённый вариант для единичного и мелкосерийного производства, учебных мастерских и инструментальных цехов. Оператор вручную задаёт нужный угол поворота по шкале, используя делительный диск и нониус.

Исполнение 2 (механизированный привод) - планшайба получает вращение от механизма подачи фрезерного станка через сменные шестерни. Это позволяет выполнять непрерывное фрезерование по дуге и окружности - например, нарезание зубьев, фрезерование спиральных канавок, обработку кулачков - с постоянной скоростью вращения планшайбы, синхронизированной с подачей инструмента. Незаменим в серийном производстве при высоком темпе повторяющихся операций.

Классы точности

Стандарт устанавливает два класса точности столов - классы Н и П.

Класс точности Н (нормальный) - для большинства универсальных фрезерных, сверлильных и расточных работ. Допускаемые отклонения точности деления при повороте на один оборот делительной рукоятки для класса Н - ±40 угловых секунд; точность деления в пределах одного оборота с учётом делительного диска — ±60 угловых секунд.

Класс точности П (повышенный) - для прецизионных операций: разметки, сверления точно расположенных отверстий, обработки зубчатых колёс с повышенными требованиями к шагу. Допускаемые отклонения точности деления для класса П - ±25 угловых секунд при повороте на один оборот, ±40 угловых секунд в пределах одного оборота.

Основные размеры по ГОСТ 16936-71

Пример условного обозначения: круглый поворотный стол диаметром планшайбы D = 250 мм, исполнения 1, класса точности Н. Типоразмерный ряд охватывает диаметры планшайб от 160 до 630 мм. Ниже приведены стандартные типоразмеры и их основные габаритные параметры:

Присоединительные размеры: ширина Т-образных пазов планшайбы соответствует стандартным размерам 12, 14 или 18 мм в зависимости от типоразмера стола. Расположение пазов стола-основания для крепления к столу станка также стандартизировано и совместимо с Т-пазами 14 и 18 мм.

Горизонтальное и вертикальное применение

Большинство поворотных столов проектируются для горизонтальной установки планшайбы - деталь лежит на планшайбе горизонтально, ось вращения вертикальна. Это стандартный вариант для вертикально-фрезерных и сверлильных станков.

Ряд моделей допускает вертикальную установку стола - планшайба расположена вертикально, ось вращения горизонтальна. В этом исполнении поворотный стол устанавливается на горизонтальном столе фрезерного станка и позволяет обрабатывать торцевые поверхности деталей под различными углами, а также фрезеровать боковые поверхности в горизонтальной плоскости.

Некоторые универсальные модели допускают кантование - наклон оси вращения на произвольный угол в одной или двух плоскостях, что открывает возможность обработки конических и сложных пространственных поверхностей.

Применение в производстве

Поворотные столы применяются при фрезеровании дуговых пазов и радиусных поверхностей, сверлении отверстий по заданной окружности (например, отверстий во фланцах), нарезании зубьев методом копирного фрезерования, обработке многогранников, фрезеровании кулачков и эксцентриков, расточке отверстий под углом к базовым поверхностям. В инструментальном производстве поворотные столы используются при изготовлении пресс-форм, штампов и специальных приспособлений со сложной геометрией рабочих поверхностей.

Отличие поворотного стола от делительной головки

Оба приспособления решают задачу углового позиционирования заготовки, однако принципиально отличаются по применению. Делительная головка (УДГ) устанавливает ось вращения горизонтально - параллельно продольной оси стола станка - и применяется преимущественно на горизонтальных фрезерных станках для нарезания шлицев, зубьев и спиральных канавок вдоль оси заготовки. Поворотный стол устанавливает ось вращения вертикально и применяется на вертикальных фрезерных и сверлильных станках для обработки поверхностей, расположенных по окружности в плане. Для ряда задач они взаимозаменяемы, но каждый инструмент имеет свою оптимальную область применения.
