Стол поворотный горизонтально-вертикальный 200мм TSL 200 (RT-HV8) OTTIMO

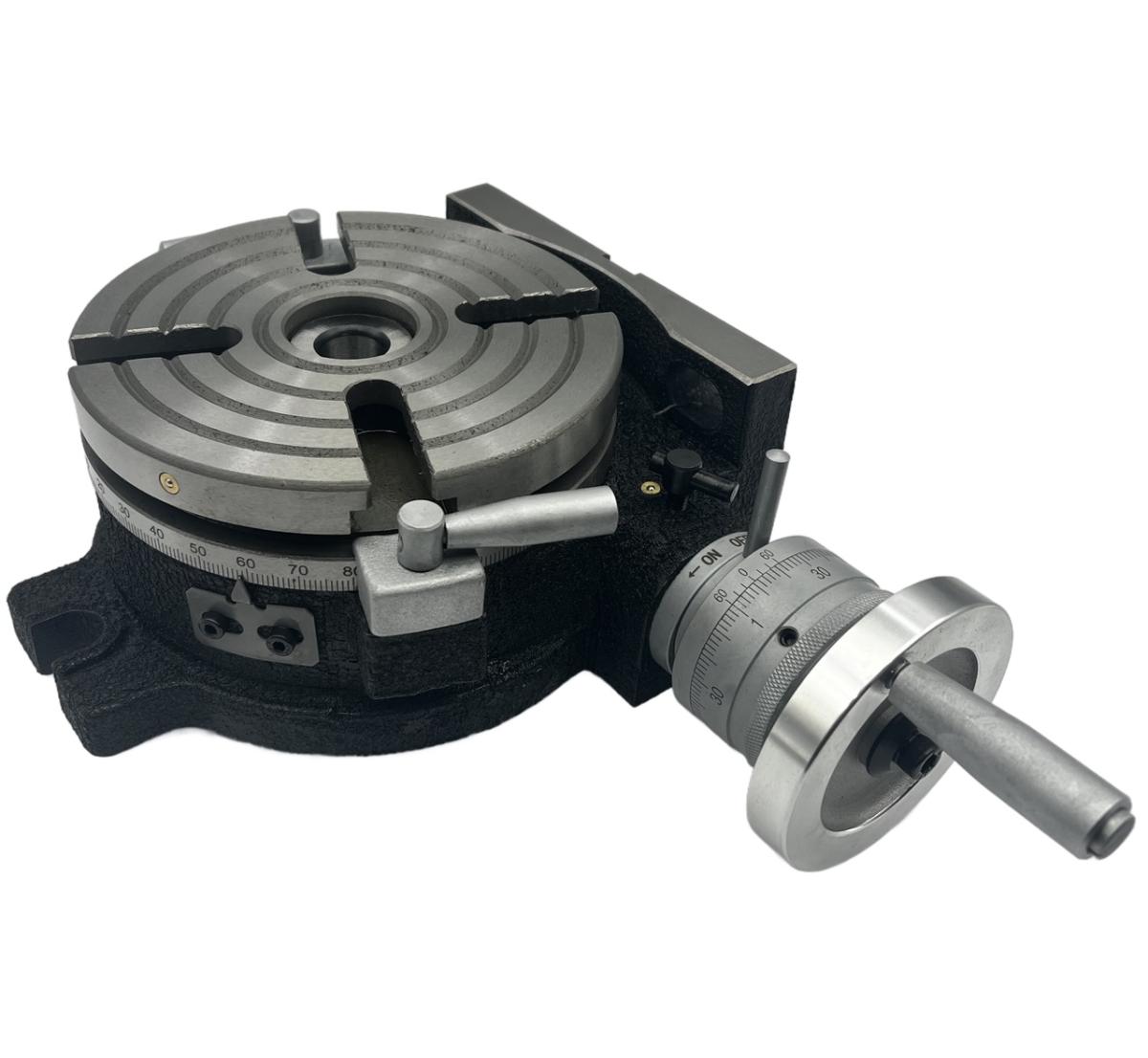

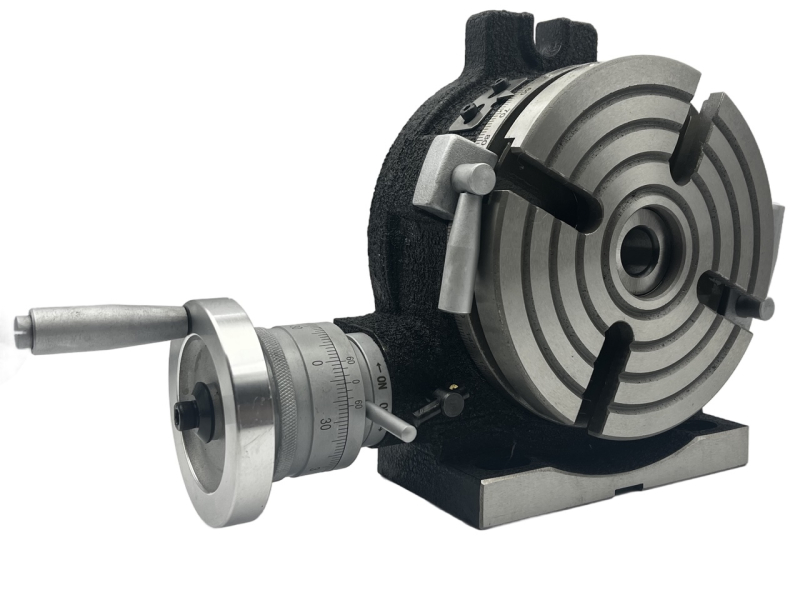

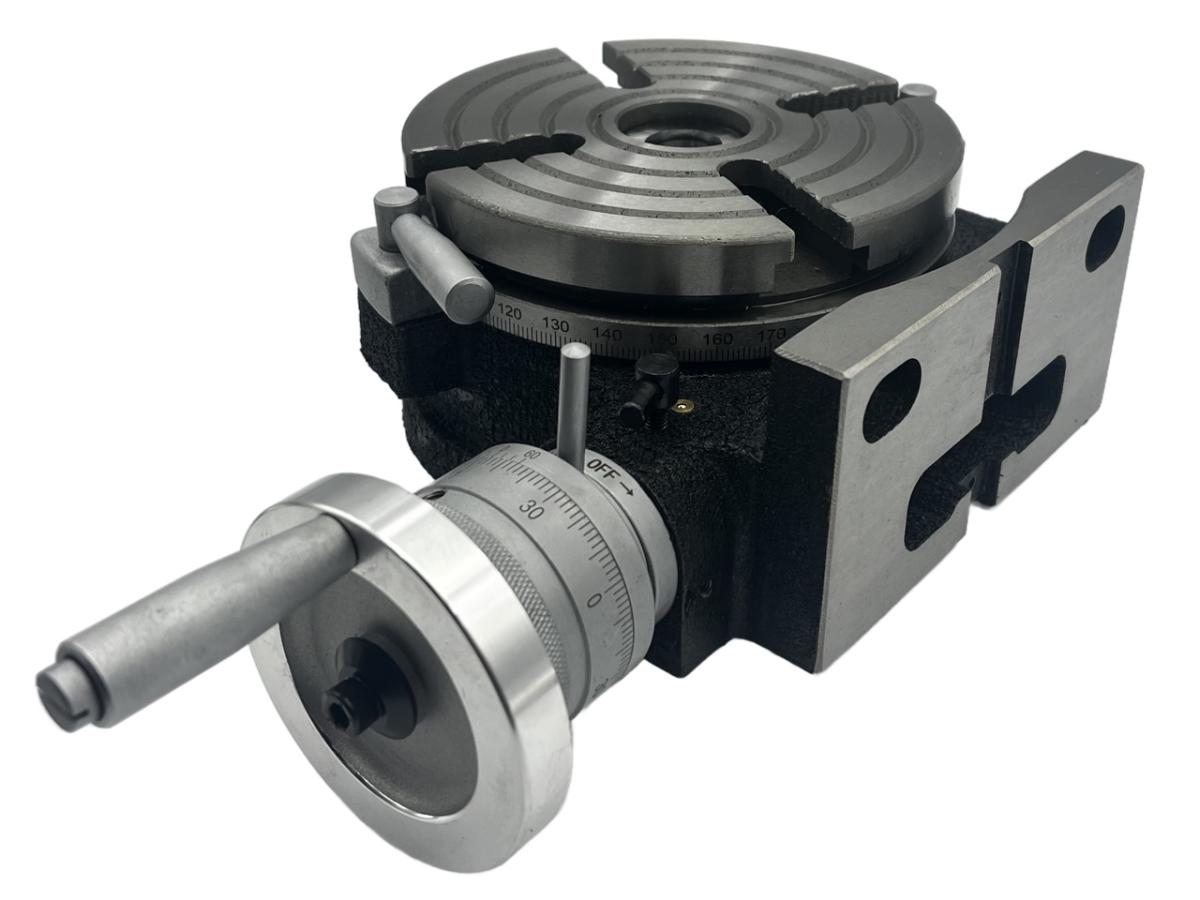

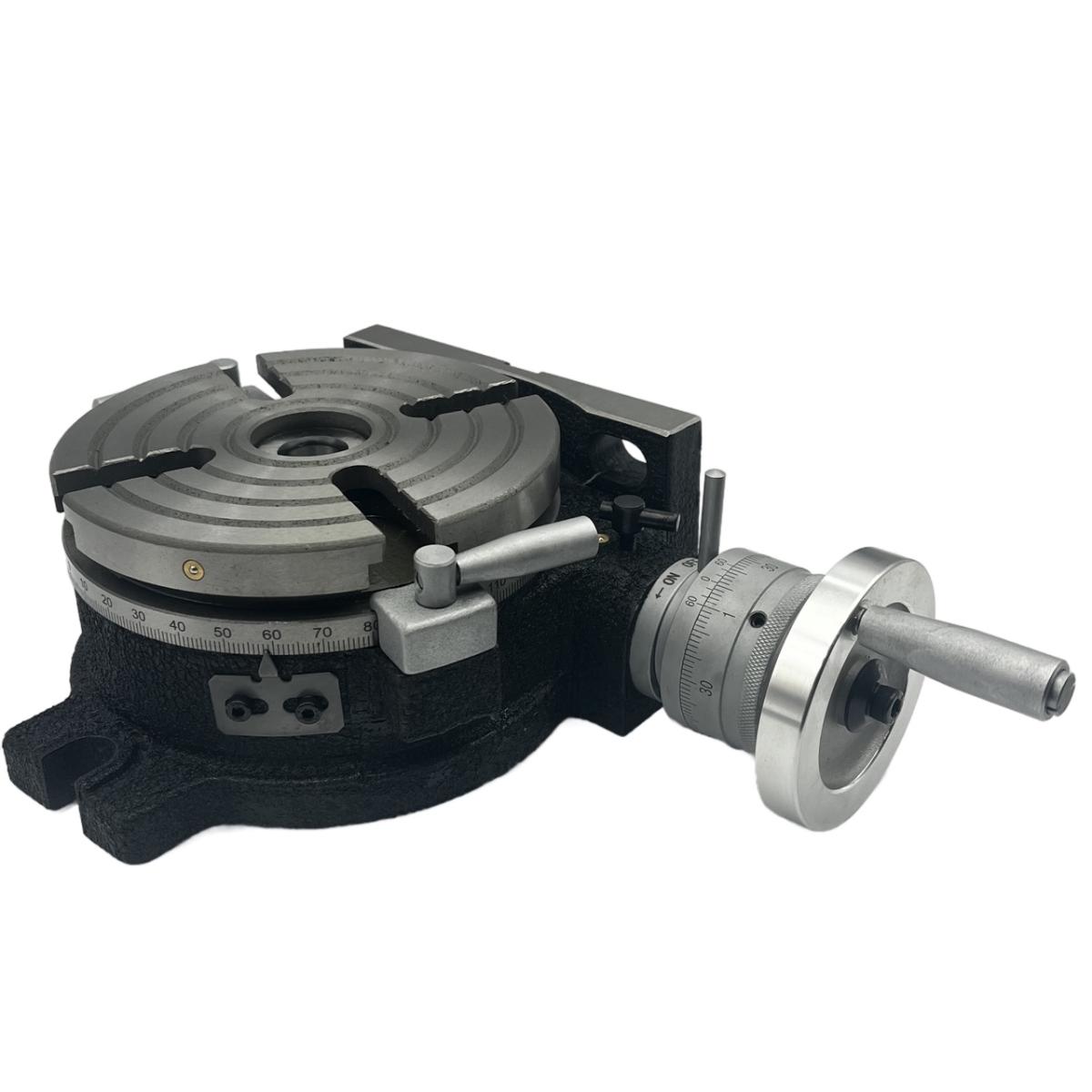

Стол поворотный горизонтально-вертикальный TSL 200 (RT-HV8) OTTIMO — планшайба Ø200 мм, работает в двух положениях: лежа для кругового фрезерования и стоя для обработки торца и работы в центрах с задней бабкой. Перестановка не требует снятия заготовки с планшайбы. Тип 5040 по номенклатуре производителя.

Совместимость и подбор

Деталь до Ø200 мм закрепляется на планшайбе и обрабатывается по дуге или делится на равные части.

Диаметр планшайбы

200 мм

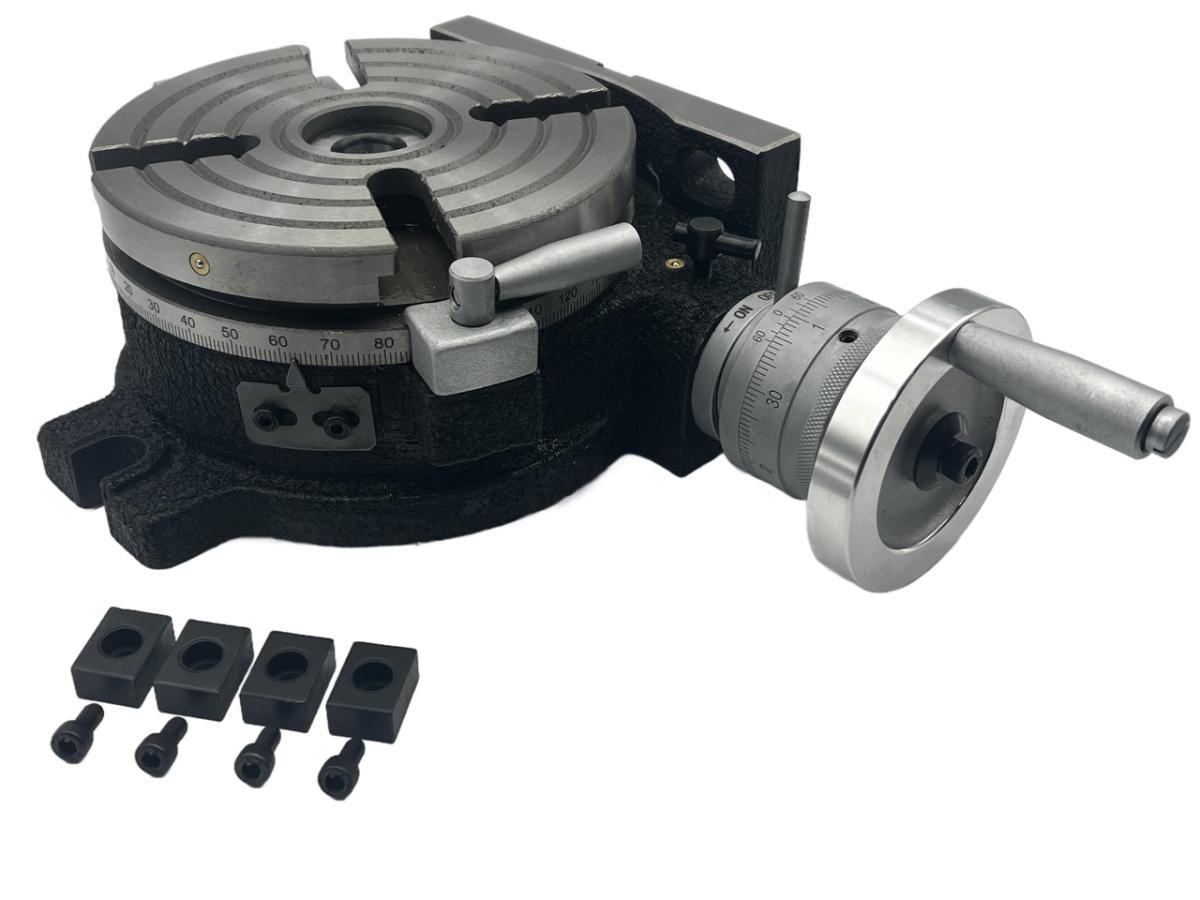

Крепление заготовки

Т-пазы планшайбы 14 мм, схождение через 90°

Пазы под болты крепления

17 мм, крепление прижимными болтами без направляющей шпонки

Центральное отверстие

конус Морзе 3

Высота стола

105 мм

Назначение и область применения

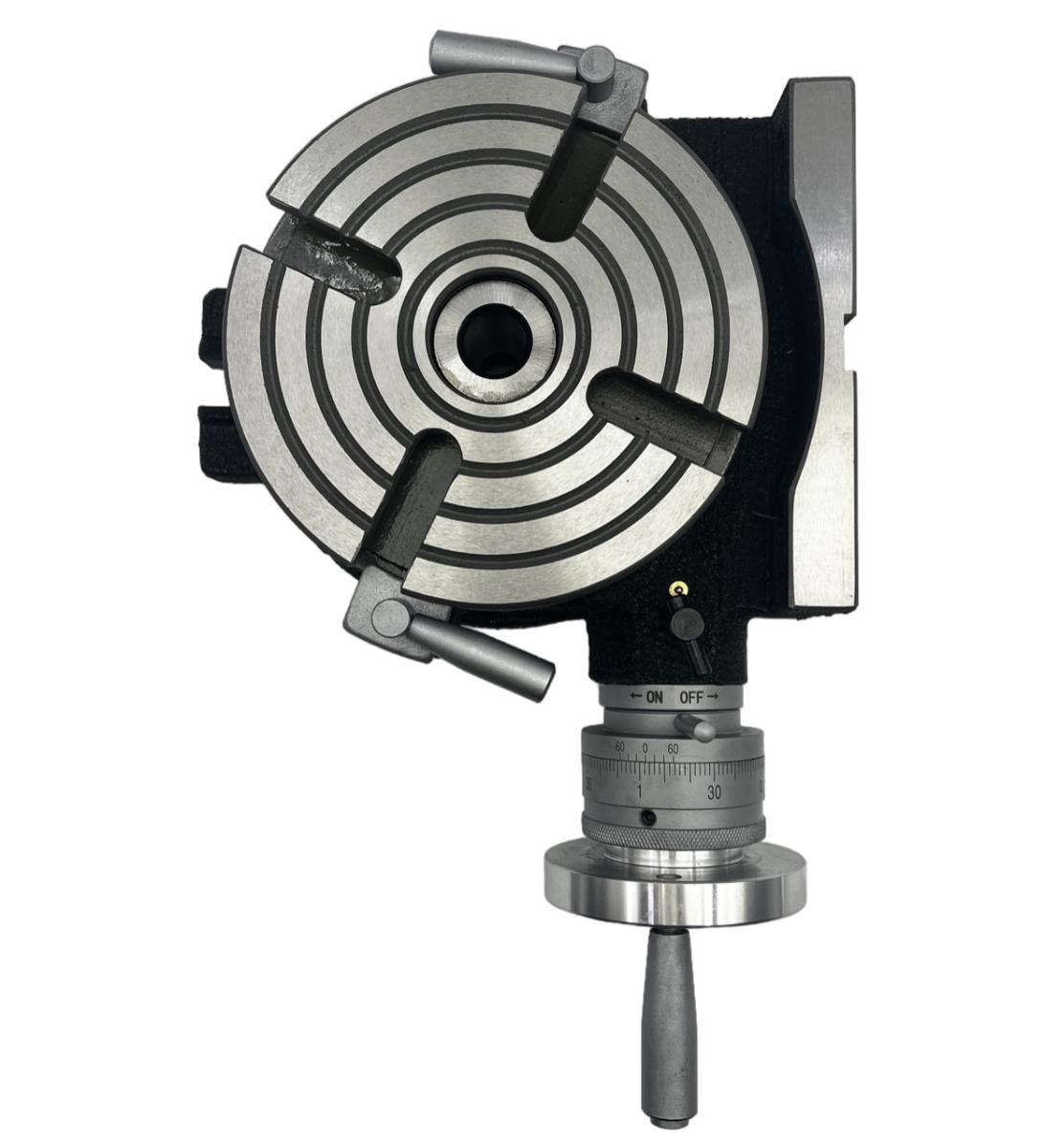

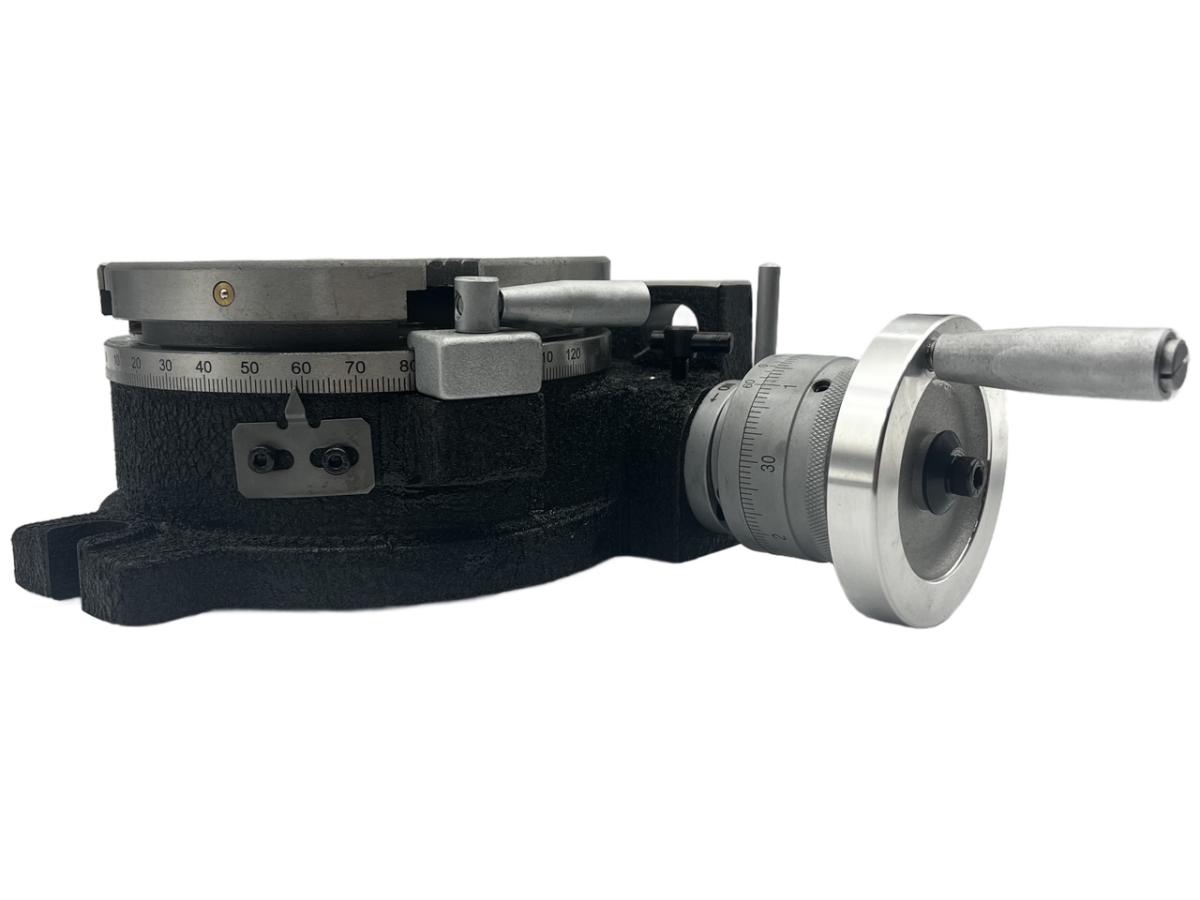

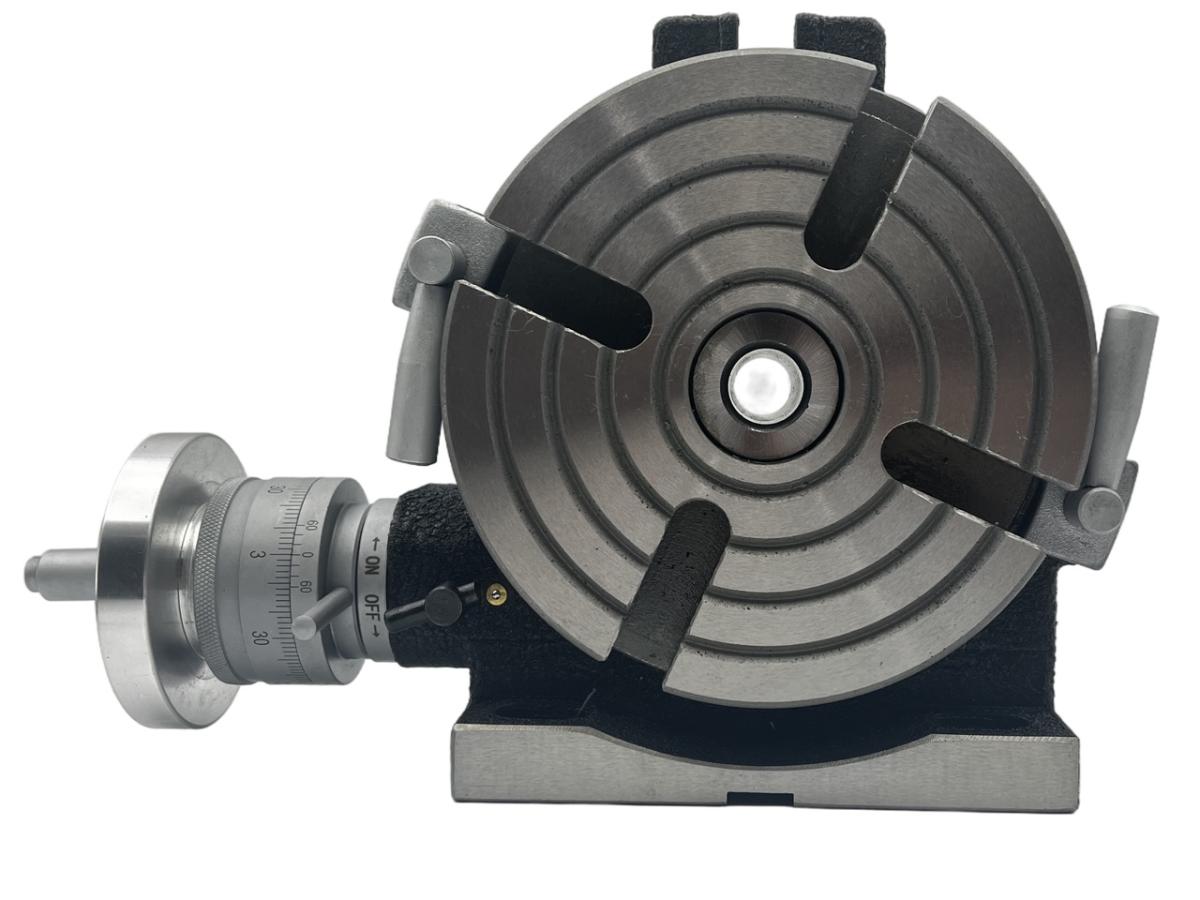

В горизонтальном положении стол работает как обычный делительный: круговое фрезерование, сверление по окружности, обработка секторов. В вертикальном планшайба встает торцом к фрезе, и открывается обработка торца детали, а вместе с задней бабкой — работа в центрах.

Перестановка из положения в положение выполняется поворотом корпуса на основании: заготовка остается закрепленной, база не теряется.

Самый ходовой размер инструментального участка. Планшайба Ø200 мм закрывает основную массу фланцев и крышек, при этом стол не съедает рабочую зону трехсотого фрезерного станка. Если стол на участке один, обычно берут именно этот диаметр.

Практика применения

Поворотные столы, делительные головки и магнитные плиты расширяют возможности станка: деление окружности, обработка под углом, зажим тонких плоских деталей без прихватов.

Характеристики

Диаметр планшайбы

200 мм

Угол поворота планшайбы

360°

Передаточное отношение червячной пары поворота

1:90

Модуль червячной пары

1,75

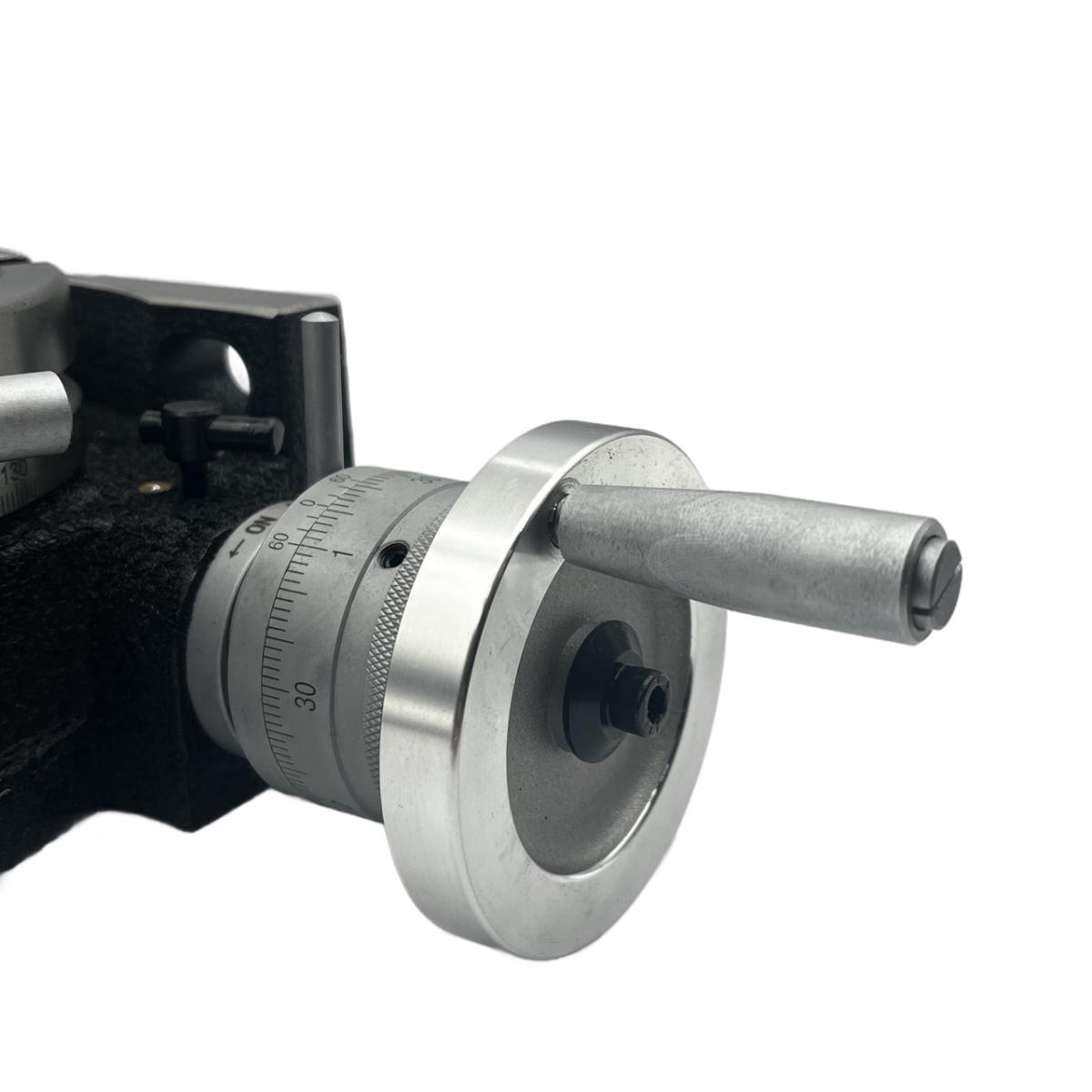

Цена деления лимба

1'

Наименьший отсчет по нониусу

10"

Конус центрального отверстия

Морзе 3

Ширина Т-пазов планшайбы

14 мм, схождение через 90°

Пазы под болты крепления

17 мм

Габарит A × B

135 × 265 мм

Высота H

105 мм

Масса

30 кг брутто

Материал корпуса

чугун

Данные приведены по каталогу производителя для типа 5040. Перед проектированием оснастки сверьтесь с паспортом поставленной партии.

Что означает обозначение TSL 200 (RT-HV8)

TSL

серия горизонтально-вертикальных поворотных столов, тип 5040

200

типоразмер по диаметру планшайбы

RT-HV8

обозначение того же стола в дюймовой системе: RT — rotary table, HV — horizontal/vertical, 8 — диаметр в дюймах

OTTIMO

торговая марка поставщика

Соответствие ГОСТ 16936-71

В горизонтальном положении стол закрывает позицию Стол 7204-0002 ГОСТ 16936-71 (исполнение 1, ручной привод, Ø200 мм) — тот же ряд диаметров и тот же тип привода. Вертикальная установка стандартом не предусмотрена и идет сверх его требований. Текст стандарта: ГОСТ 16936-71, технические требования — ГОСТ 16935-71.

Частые вопросы

Встанет ли стол на мой станок

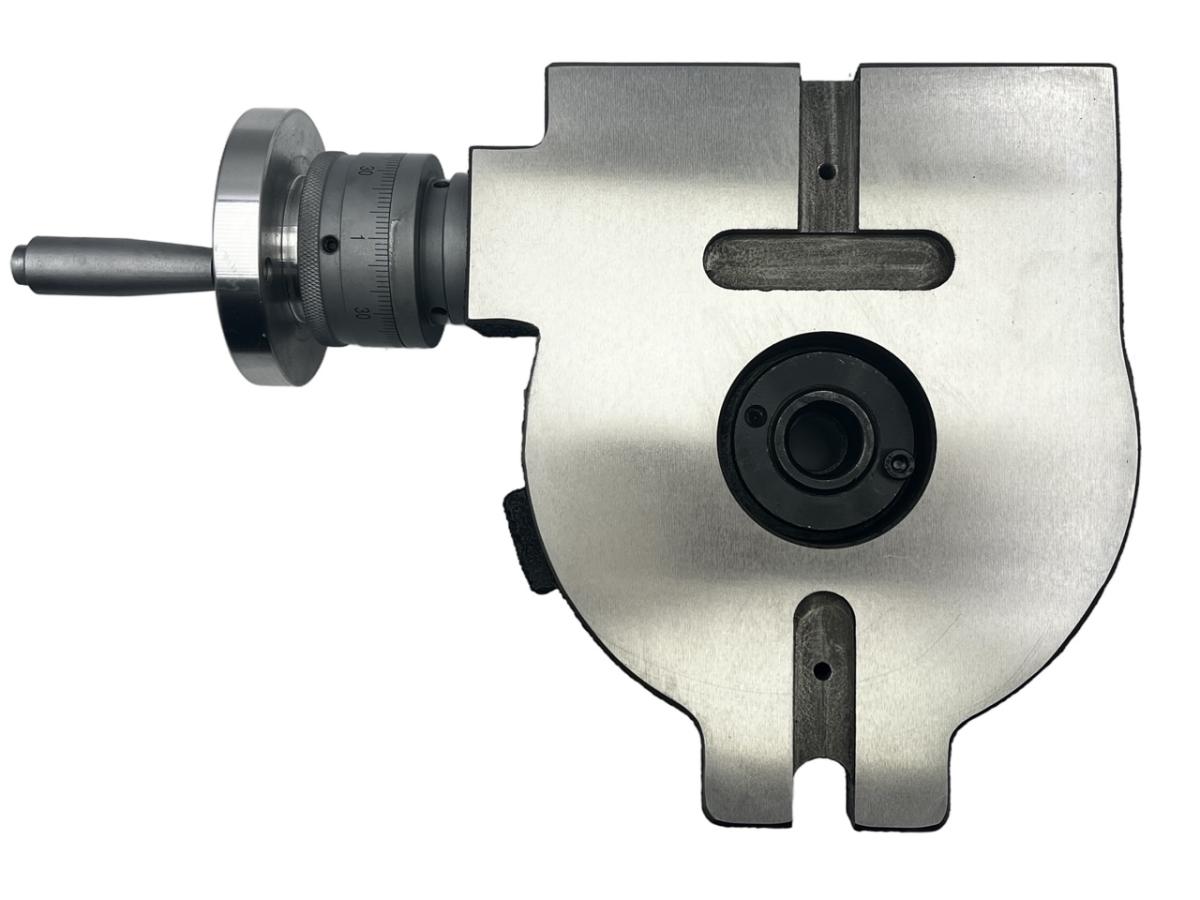

Основание притягивается болтами через пазы 17 мм; направляющей шпонки в этом исполнении нет, стол выставляется индикатором. Посадочная площадь 135 × 265 мм.

Как поделить окружность без делительного диска

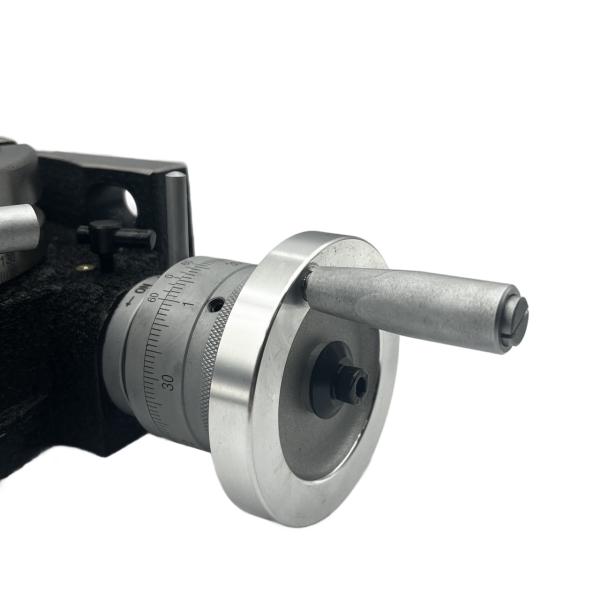

По числу оборотов рукоятки. Передача 1:90: один оборот рукоятки поворачивает планшайбу на 4°, полный круг — 90 оборотов. Для N частей нужно 90/N оборотов на каждое положение.

Что делать с люфтом планшайбы

Червячная пара имеет регулировку зацепления: люфт выбирается сближением червяка с колесом без разборки стола. Осевой люфт червячного вала устраняется подтяжкой гайки вала.

Можно ли поставить токарный патрон

Да, через переходной фланец типа 5055 FL под конкретный патрон. Фланец и патрон в комплект стола не входят.

Преимущества

• ✓ Отсчет по нониусу 10" при цене деления лимба 1'
• ✓ Чугунный корпус массой 30 кг гасит вибрацию при силовом резании
• ✓ Конус Морзе 3 в центре планшайбы под центрирующую оправку
• ✓ Червячная пара с регулировкой зацепления — люфт выбирается без разборки
• ✓ Два рабочих положения без снятия заготовки с планшайбы
• ✓ Совместим с делительным диском, фланцем под патрон и задней бабкой

Сопутствующие товары

Стол поставляется без оснастки для крепления заготовки. Ниже позиции, которые подбираются по размерам этого типоразмера.

Прижимы под Т-пазы планшайбы

Набор станочного крепежа и прижимов из 58 предметов, Т-образный паз 14мм, М12 — паз планшайбы 14 мм

Центр в конус планшайбы

Центр упорный №3 ВК8 OTTIMO — конус Морзе 3

Токарный патрон на планшайбу

Патрон токарный ф160 3-х кул. 7100-0005П (К11-160) PREMIO — на класс меньше планшайбы, ориентир

Деление в горизонтальной оси

Универсальная делительная головка УДГ Д-200А (F11-100A) OTTIMO — для валов и деталей в центрах, вторая ось участка

Переходной фланец под патрон (тип 5055 FL), делительный диск (тип 5053 DP) и задняя бабка поставляются под заказ — уточняйте наличие у менеджера.
