Стол поворотный наклоняемый 200мм TSK200 (TSK-8″) OTTIMO

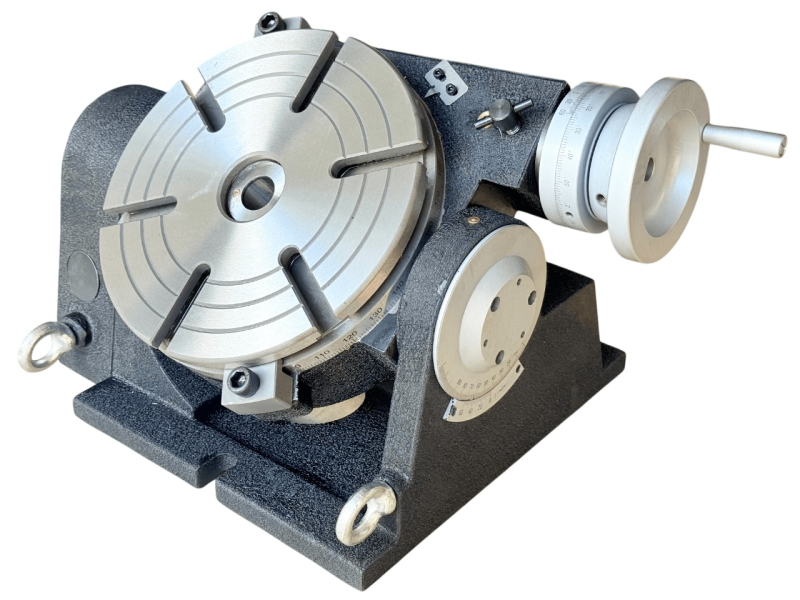

Стол поворотный наклоняемый TSK200 (TSK-8") OTTIMO — планшайба Ø200 мм с поворотом на 360° и наклоном от 0° до 90°. Два независимых движения дают выход на наклонное отверстие или скошенную плоскость с одной установки заготовки. Тип 5050 по номенклатуре производителя.

Совместимость и подбор

Деталь до Ø200 мм закрепляется на планшайбе и обрабатывается по дуге или делится на равные части.

Диаметр планшайбы

200 мм

Крепление заготовки

Т-пазы планшайбы 14 мм, схождение через 90°

Посадка на стол станка

шпонка 16 мм в паз стола станка

Центральное отверстие

конус Морзе 3

Наибольшая масса заготовки

150 кг горизонтально, 75 кг вертикально

Высота стола

120 мм

Назначение и область применения

Наклонная плоскость, наклонное отверстие, фаска под нестандартным углом, конические поверхности — все это обрабатывается с одной установки. Наклон задается по шкале от 0° до 90° и фиксируется, поворот планшайбы работает независимо в любом положении наклона.

Типовые работы: штампы и пресс-формы, кондукторы, корпусные детали с наклонным крепежом, инструментальная оснастка. При вертикальном положении и установленной задней бабке стол ведет деталь в центрах.

Самый ходовой размер инструментального участка. Планшайба Ø200 мм закрывает основную массу фланцев и крышек, при этом стол не съедает рабочую зону трехсотого фрезерного станка. Если стол на участке один, обычно берут именно этот диаметр.

Практика применения

Поворотные столы, делительные головки и магнитные плиты расширяют возможности станка: деление окружности, обработка под углом, зажим тонких плоских деталей без прихватов.

Характеристики

Диаметр планшайбы

200 мм

Угол поворота планшайбы

360°

Угол наклона

0–90°

Передаточное отношение червячной пары поворота

1:90

Модуль червячной пары

1,5

Цена деления лимба

1'

Наименьший отсчет по нониусу

10"

Точность показаний

60"

Наименьший отсчет по шкале наклона

2'

Конус центрального отверстия

Морзе 3

Ширина Т-пазов планшайбы

14 мм, схождение через 90°

Ширина шпонки основания

16 мм

Габарит A × B

296 × 213 мм

Высота H

120 мм

Масса

36 кг нетто, 40 кг брутто

Материал корпуса

чугун

Данные приведены по каталогу производителя для типа 5050. Перед проектированием оснастки сверьтесь с паспортом поставленной партии.

Что означает обозначение TSK200 (TSK-8")

TSK

серия наклоняемых поворотных столов, тип 5050

200

диаметр планшайбы в миллиметрах — 200 мм

TSK-8"

тот же типоразмер в дюймах

OTTIMO

торговая марка поставщика

Соответствие ГОСТ 16936-71

ГОСТ 16936-71 описывает круглые поворотные столы без наклона планшайбы, поэтому наклоняемая серия под него не подпадает. Для заявок по ГОСТ подойдет горизонтальный стол того же диаметра из серии TS.

Частые вопросы

Встанет ли стол на мой станок

Основание сажается шпонкой 16 мм в паз стола станка и притягивается прижимами. Посадочная площадь 296 × 213 мм.

Как поделить окружность без делительного диска

По числу оборотов рукоятки. Передача 1:90: один оборот рукоятки поворачивает планшайбу на 4°, полный круг — 90 оборотов. Для N частей нужно 90/N оборотов на каждое положение.

Что делать с люфтом планшайбы

Червячная пара имеет регулировку зацепления: люфт выбирается сближением червяка с колесом без разборки стола. Осевой люфт червячного вала устраняется подтяжкой гайки вала.

Держит ли наклон под резанием

Наклонный узел фиксируется зажимом, угол отсчитывается по шкале с нониусом 2'. Нагрузка на подшипник в вертикальном положении до 75 кг, в горизонтальном до 150 кг.

Преимущества

• ✓ Отсчет по нониусу 10" при цене деления лимба 1'
• ✓ Точность показаний 60"
• ✓ Чугунный корпус массой 36 кг гасит вибрацию при силовом резании
• ✓ Конус Морзе 3 в центре планшайбы под центрирующую оправку
• ✓ Червячная пара с регулировкой зацепления — люфт выбирается без разборки
• ✓ Наклон 0–90° с независимым поворотом планшайбы в любом положении
• ✓ Совместим с делительным диском, фланцем под патрон и задней бабкой
