Стол поворотный горизонтальный 400мм TS400A OTTIMO

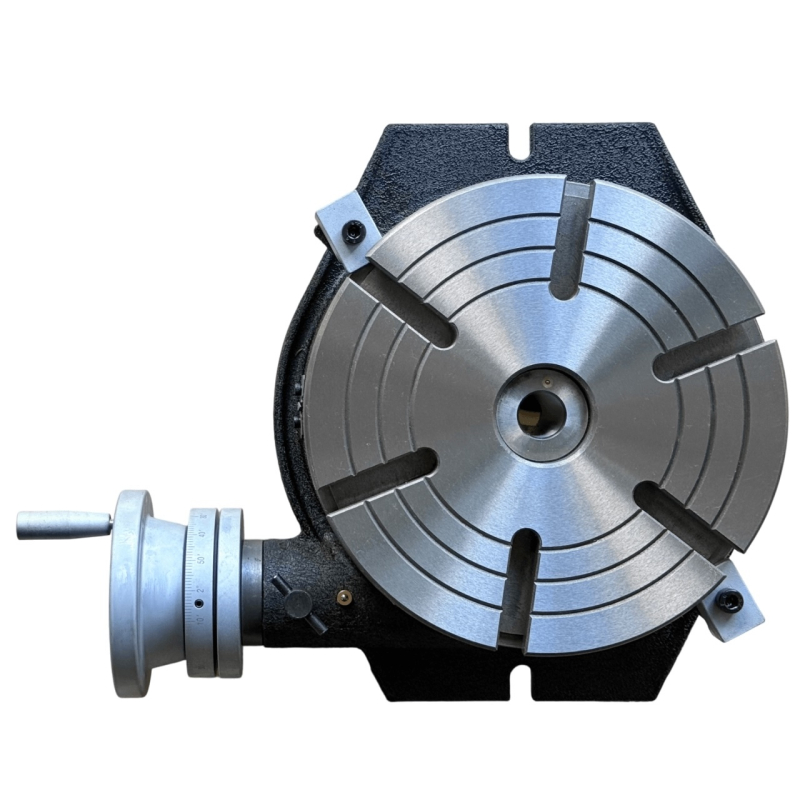

Стол поворотный горизонтальный TS400A OTTIMO — планшайба Ø400 мм для делительных и круговых работ на фрезерном, сверлильном и расточном станке. Ставится на стол станка через Т-пазы основания, заготовка крепится в пазах планшайбы или в патроне через переходной фланец. Тип 5030 по номенклатуре производителя.

Совместимость и подбор

Деталь до Ø400 мм закрепляется на планшайбе и обрабатывается по дуге или делится на равные части.

Диаметр планшайбы

400 мм

Крепление заготовки

Т-пазы планшайбы 14 мм, схождение через 60°

Посадка на стол станка

шпонка 18 мм в паз стола станка

Центральное отверстие

конус Морзе 4

Наибольшая масса заготовки

300 кг

Высота стола

140 мм

Назначение и область применения

Круговое фрезерование дуговых пазов и контуров, сверление отверстий по делительной окружности фланца, растачивание, торцевание, установка детали под заданный угол. Планшайба проградуирована на 360°, отсчет ведется по лимбу и нониусу.

Делительный диск типа 5053 DP (поставляется отдельно) делит окружность на 2–66 равных частей, а также на любое кратное 2, 3 и 5 число частей от 67 до 132. Без диска деление считается по числу оборотов рукоятки: передача 1:90 дает 90 оборотов на полный круг.

Тяжелый класс участка. Планшайба Ø400 мм рассчитана на крупные корпуса и фланцы большого диаметра. Перед установкой проверьте грузоподъемность стола станка: одна только оснастка весит десятки килограммов, и это без заготовки.

Практика применения

Поворотные столы, делительные головки и магнитные плиты расширяют возможности станка: деление окружности, обработка под углом, зажим тонких плоских деталей без прихватов.

Характеристики

Диаметр планшайбы

400 мм

Угол поворота планшайбы

360°

Передаточное отношение червячной пары поворота

1:90

Модуль червячной пары

3,5

Цена деления лимба

1'

Наименьший отсчет по нониусу

10"

Точность показаний

60"

Конус центрального отверстия

Морзе 4

Ширина Т-пазов планшайбы

14 мм, схождение через 60°

Ширина шпонки основания

18 мм

Габарит A × B

530 × 450 мм

Высота H

140 мм

Масса

125 кг нетто, 145 кг брутто

Материал корпуса

чугун

Данные приведены по каталогу производителя для типа 5030. Перед проектированием оснастки сверьтесь с паспортом поставленной партии.

Что означает обозначение TS400A

TS

серия горизонтальных поворотных столов, тип 5030

400

диаметр планшайбы в миллиметрах — 400 мм

A

исполнение с ручным приводом от рукоятки через червячную пару

OTTIMO

торговая марка поставщика

Соответствие ГОСТ 16936-71

ГОСТ 16936-71 «Столы поворотные круглые с ручным и механизированным приводами» задает ряд диаметров и обозначений. Планшайбе Ø400 мм в исполнении 1 (ручной привод) соответствует обозначение Стол 7204-0005 ГОСТ 16936-71. Технические требования — по ГОСТ 16935-71.

Стандарт устанавливает два класса точности, Н и П; класс приписывается к обозначению буквой. Если снабжение требует позицию по ГОСТ, этот код закрывает заявку по диаметру и типу привода.

Частые вопросы

Встанет ли стол на мой станок

Основание сажается шпонкой 18 мм в паз стола станка и притягивается прижимами. Посадочная площадь 530 × 450 мм.

Как поделить окружность без делительного диска

По числу оборотов рукоятки. Передача 1:90: один оборот рукоятки поворачивает планшайбу на 4°, полный круг — 90 оборотов. Для N частей нужно 90/N оборотов на каждое положение.

Что делать с люфтом планшайбы

Червячная пара имеет регулировку зацепления: люфт выбирается сближением червяка с колесом без разборки стола. Осевой люфт червячного вала устраняется подтяжкой гайки вала.

Можно ли поставить токарный патрон

Да, через переходной фланец типа 5055 FL под конкретный патрон. Фланец и патрон в комплект стола не входят.

Преимущества

• ✓ Отсчет по нониусу 10" при цене деления лимба 1'
• ✓ Точность показаний 60"
• ✓ Чугунный корпус массой 125 кг гасит вибрацию при силовом резании
• ✓ Конус Морзе 4 в центре планшайбы под центрирующую оправку
• ✓ Червячная пара с регулировкой зацепления — люфт выбирается без разборки
• ✓ Совместим с делительным диском, фланцем под патрон и задней бабкой

Сопутствующие товары

Стол поставляется без оснастки для крепления заготовки. Ниже позиции, которые подбираются по размерам этого типоразмера.

Прижимы под Т-пазы планшайбы

Набор станочного крепежа и прижимов из 58 предметов, Т-образный паз 14мм, М12 — паз планшайбы 14 мм

Центр в конус планшайбы

Центр упорный №4 ВК8 OTTIMO — конус Морзе 4

Токарный патрон на планшайбу

Патрон токарный ф315 3-х кул. 7100-0011П (К11-315) PREMIO — на класс меньше планшайбы, ориентир

Деление в горизонтальной оси

Универсальная делительная головка УДГ Д-320А (F11-160A) OTTIMO — для валов и деталей в центрах, вторая ось участка

Переходной фланец под патрон (тип 5055 FL), делительный диск (тип 5053 DP) и задняя бабка поставляются под заказ — уточняйте наличие у менеджера.
