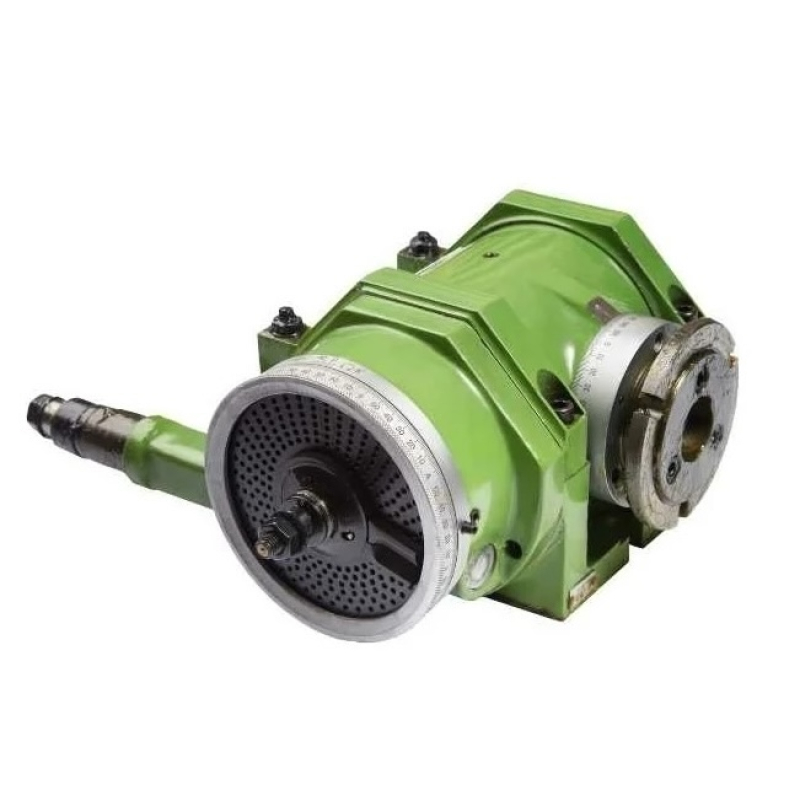

*Изображение носит иллюстративный характер. Фактический внешний вид продукта может отличаться от показанного на рисунке.
Код товара: SP-51682
Отправка заказов по всей Украине осуществляется транспортной компанией «Новая Почта» с понедельника по пятницу.
При оформлении и оплате заказа до 15:00 товар передается в доставку в день оплаты.
Стоимость доставки оплачивает покупатель согласно тарифам перевозчика.
Варианты оплаты в Сплав Харьков - удобно для всех!
Все расчеты производятся в гривнах.
Перевод на карту предприятия (реквизиты выдаст менеджер после подтверждения наличия товара)
Оплата при получении на отделении Новой Почты (доставка денег оплачивается получателем)
Счет-фактура с НДС (+20%) или без НДС (+10%):
Для юрлиц и ФОП:
Отправьте Свидетельство о госрегистрации, выписку из Госреестра или свидетельство плательщика НДС
Получите счет на email в течение 1 часа
После оплаты - пришлите скан доверенности (оригинал по почте)
Для физлиц: оплатите счет в любом банке или отделении
RU / UAH
UA
Звоните 067-579-89-30 – подберем удобный способ оплаты за 2 минуты!
Универсальная делительная головка УДГ Д-320А (УДГ-320, УДГ-320А, F11160A) производства OTTIMO — топовая тяжёлая модель линейки с высотой центров 160 мм и диаметром токарного патрона 200 мм. Предназначена для фрезерных станков тяжёлого класса и обеспечивает обработку самых крупных заготовок в диапазоне применений делительных головок. Масса головки 130 кг свидетельствует о массивной, виброустойчивой конструкции с усиленными опорными подшипниками и жёстким червячным зацеплением.
Ключевые технические характеристики:
| Параметр | Значение |
|---|---|
| Высота центров | 160 мм |
| Угол подъёма шпинделя вверх | ≤95° |
| Угол опускания шпинделя вниз | ≤5° |
| Угол вращения при 1 обороте рукоятки | 9° (540′, 1″ каждое) |
| Минимальная градуировка шкалы | 10″ |
| Передаточное отношение червячной пары | 1:40 |
| Конус в шпинделе | КМ4 |
| Ширина фиксирующего паза | 18 мм |
| Диаметр посадочного конуса монтажного фланца | 53,975 мм |
| Диск 1 (кол-во отверстий) | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 |
| Диск 2 (кол-во отверстий) | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 |
| Сменные шестерни модульные | модуль 2 |
| Сменные шестерни зубчатые | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 зубьев |
| Максимальная нагрузка на подшипник | 130 кг |
| Масса головки | 130 кг |
| Диаметр токарного патрона | 200 мм |
Область применения. УДГ-320А ориентирована на тяжёлое машиностроение, энергетическое оборудование и крупносерийное инструментальное производство. Применяется при изготовлении крупномодульных шестерён и колёс редукторов, больших звёздочек и тяговых колёс, корпусных деталей со сложным угловым расположением поверхностей, тяжёлых фрез и инструментальных оправок. Высота центров 160 мм в сочетании с патроном диаметром 200 мм позволяет устанавливать заготовки, которые недоступны для всех остальных моделей линейки. Угол наклона шпинделя до 95° обеспечивает небольшой дополнительный диапазон для обработки обратных конусов.
Отличие от модели Д-250А: при одинаковых значениях конуса шпинделя (КМ4), паза (18 мм) и допустимой нагрузки на подшипник (130 кг) модель Д-320А имеет увеличенную высоту центров (160 против 125 мм) и больший диаметр патрона (200 против 160 мм) — единственная модель линейки с патроном ∅200 мм. Выбирайте Д-320А, когда диаметр заготовки превышает 160 мм или длина детали между центрами требует значительного вылета.
Совместимые станки: тяжёлые горизонтально-фрезерные и универсальные фрезерные станки 6Р83, 6Т83, FU500, ВМ127 и аналоги с шириной пазов стола 18 мм.
В комплект поставки входят: задняя (упорная) бабка, два делительных диска, поводковый патрон с центром, набор сменных зубчатых шестерён модуля 2, паспорт с таблицами делений.
Універсальна ділильна головка УДГ Д-320А (F11160A) OTTIMO
Производитель: OTTIMO
