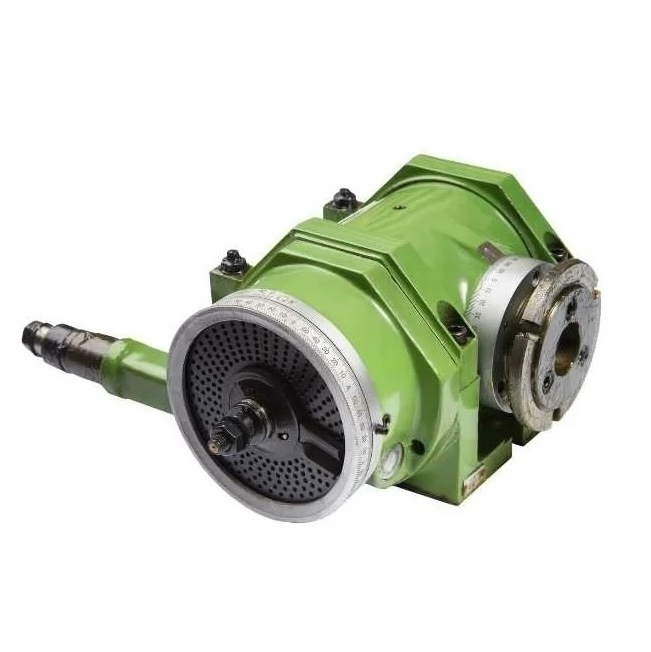

Универсальная делительная головка УДГ Д-160А (УДГ-160, УДГ-160А, FW80) производства OTTIMO — компактная и надёжная оснастка для горизонтально- и вертикально-фрезерных станков среднего класса. Модель рассчитана на работу с заготовками диаметром до 100 мм в токарном патроне и обеспечивает полный спектр делительных операций: простое, дифференциальное и непрерывное (спиральное) деление.
Ключевые технические характеристики:
| Параметр | Значение |
|---|---|
| Высота центров | 80 мм |
| Угол подъёма шпинделя вверх | ≤90° |
| Угол опускания шпинделя вниз | ≤6° |
| Угол вращения при 1 обороте рукоятки | 9° (540′, 1″ каждое) |
| Минимальная градуировка шкалы | 10″ |
| Передаточное отношение червячной пары | 1:40 |
| Конус в шпинделе | КМ3 |
| Ширина фиксирующего паза | 14 мм |
| Диаметр посадочного конуса монтажного фланца | 36,541 мм |
| Диск 1 (кол-во отверстий) | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 |
| Диск 2 (кол-во отверстий) | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 |
| Сменные шестерни модульные | модуль 1,5 |
| Сменные шестерни зубчатые | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 зубьев |
| Максимальная нагрузка на подшипник | 80 кг |
| Масса головки | 36 кг |
| Диаметр токарного патрона | 100 мм |
Область применения. Модель FW80 оптимальна для учебных мастерских, инструментальных цехов и малых производств, работающих с деталями небольших габаритов. Обеспечивает фрезерование многогранников, шлицев, зубьев шестерён небольшого модуля, звёздочек, кулачков, а также нарезку спиральных канавок при подключении к продольному ходовому винту станка. Шпиндель с конусом КМ3 совместим со стандартными центрами, оправками и поводковыми патронами.
Совместимые станки: фрезерные станки с шириной паза стола 14 мм - 6Р11, НГФ-110, FU200, FU250 и аналоги.
В комплект поставки входят: задняя (упорная) бабка, два делительных диска, поводковый патрон с центром, набор сменных зубчатых шестерён, паспорт с таблицами делений.
Універсальна ділильна головка УДГ Д-160А (FW80) OTTIMO
Производитель: OTTIMO
