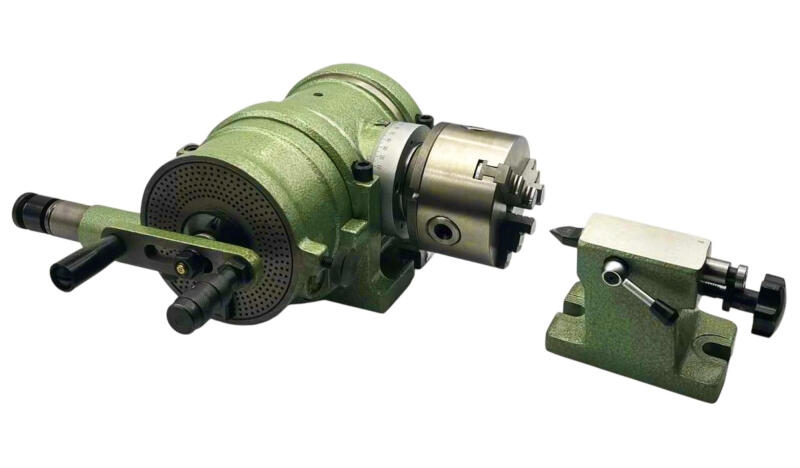

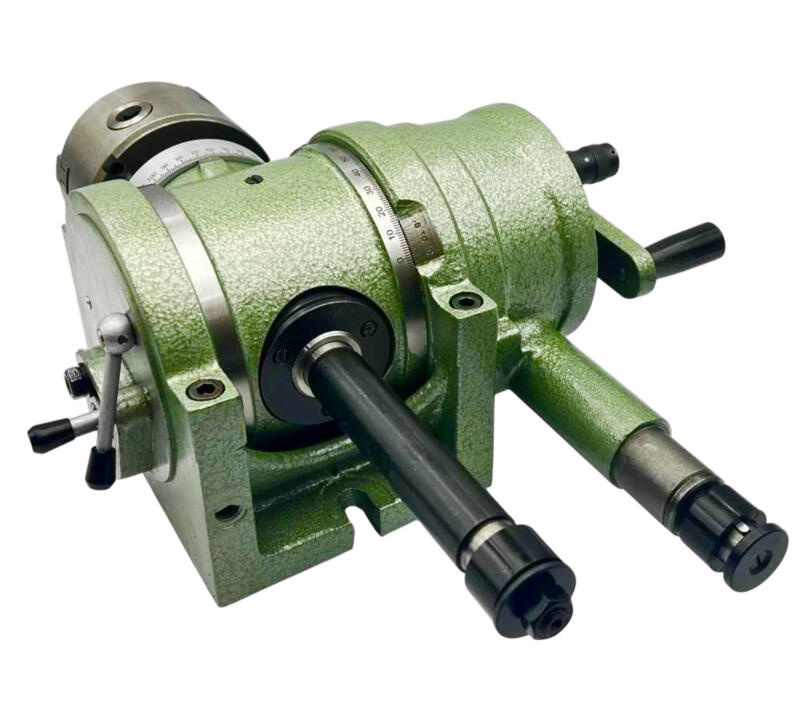

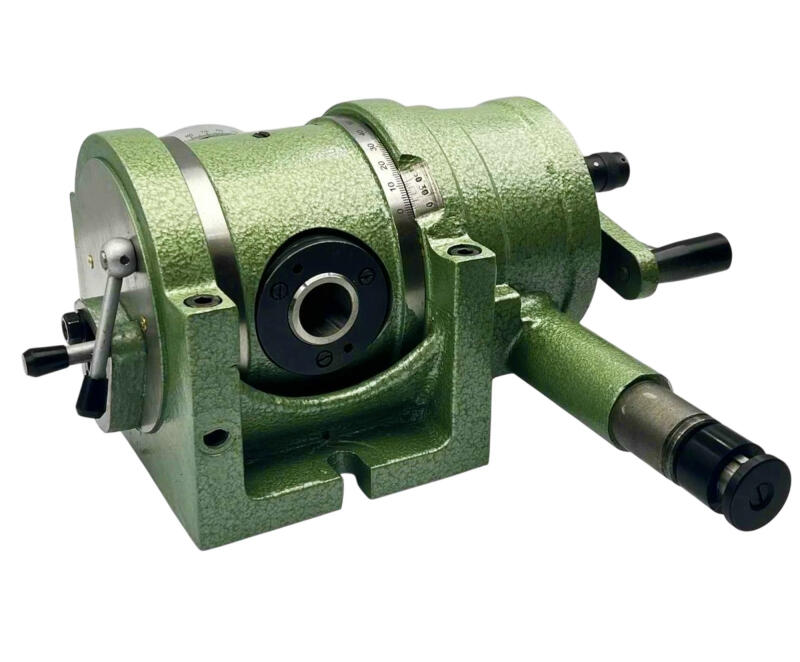

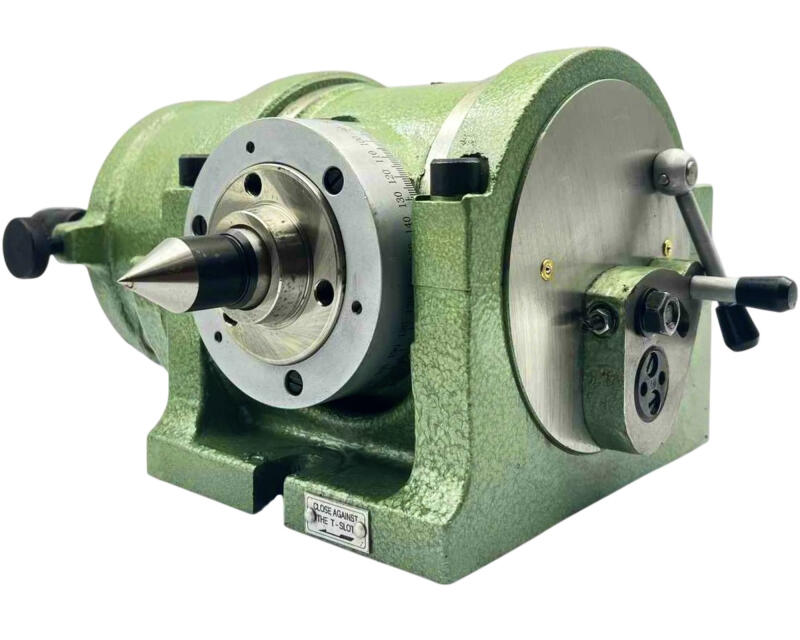

Універсальна ділильна головка УДГ Д-160А (FW80) OTTIMO

*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку

Универсальная делительная головка УДГ Д-160А FW80 OTTIMO

Універсальна ділильна головка УДГ Д-160А (FW80) OTTIMO

50357 ₴-8393₴ 41964 ₴

На складі: 4шт.

Код товару: SP-51679

В наявності

Доставка

Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.

При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.

Вартість доставки оплачує покупець згідно з тарифами перевізника.

Оплата

Оплата у «Сплав Харків» – усі розрахунки у гривнях.

Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).

Юрособи та ФОП: для виписки рахунку-фактури вкажіть ваш код ЄДРПОУ
Фізособи: оплата рахунку в будь-якому банку або відділенні.

Готівковий розрахунок

Переказ на картку підприємства – реквізити видасть менеджер після підтвердження наявності товару.
Оплата при отриманні у відділенні Нової Пошти (доставка грошей – за рахунок отримувача).

Мінімальна сума замовлення 300 грн.

OTTIMO Новий SP-51679

Універсальна ділильна головка УДГ Д-160А (УДГ-160, УДГ-160А, FW80) виробництва OTTIMO — компактна і надійна оснастка для горизонтально- та вертикально-фрезерних верстатів середнього класу. Модель розрахована на роботу із заготовками діаметром до 100 мм у токарному патроні та забезпечує повний спектр ділильних операцій: просте, диференціальне та безперервне (спіральне) ділення.

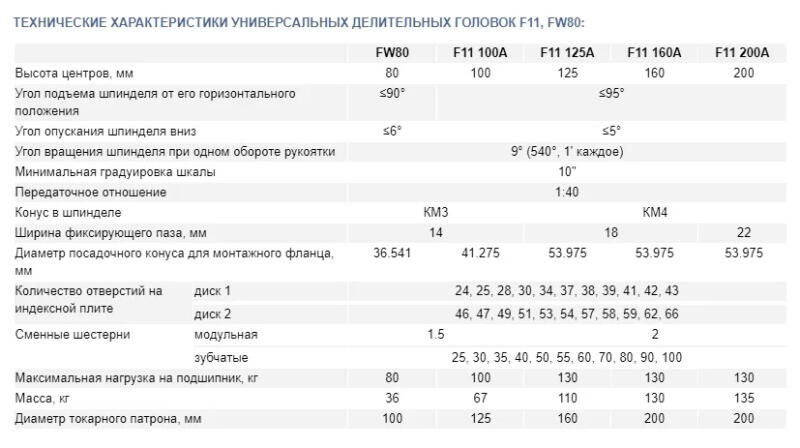

Технічні характеристики УДГ Д-160А (FW80)

Параметр	Значення
Висота центрів	80 мм
Кут підйому шпинделя вгору	≤90°
Кут опускання шпинделя вниз	≤6°
Кут обертання за 1 оберт рукоятки	9° (540′, 1″ кожне)
Мінімальна градуйовка шкали	10″
Передавальне відношення черв’ячної пари	1:40
Конус у шпинделі	КМ3
Ширина фіксувального паза	14 мм
Діаметр посадкового конуса монтажного фланця	36,541 мм
Диск 1 (кількість отворів)	24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Диск 2 (кількість отворів)	46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Змінні зубчасті шестерні (модуль 1,5)	25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 зубців
Максимальне навантаження на підшипник	80 кг
Діаметр токарного патрона	100 мм
Маса головки	36 кг

Область застосування ділильної головки УДГ Д-160А

Модель FW80 оптимальна для навчальних майстерень, інструментальних цехів і малих виробництв, що працюють із деталями невеликих габаритів. Забезпечує фрезерування багатогранників, шліців, зубів шестерень невеликого модуля, зірочок, кулачків, а також нарізання спіральних канавок при підключенні до поздовжнього ходового гвинта верстата. Шпиндель з конусом КМ3 сумісний зі стандартними центрами, оправками та поводковими патронами.

Сумісні фрезерні верстати з УДГ-160

Ділильна головка УДГ Д-160А сумісна з фрезерними верстатами, що мають Т-подібні пази столу шириною 14 мм: 6Р11, НГФ-110, FU200, FU250 та їх аналоги.

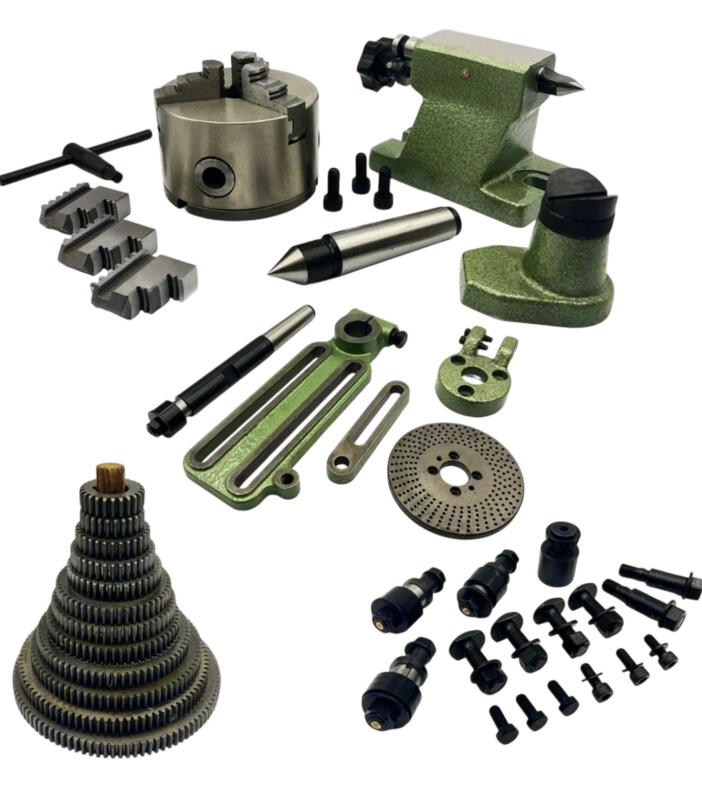

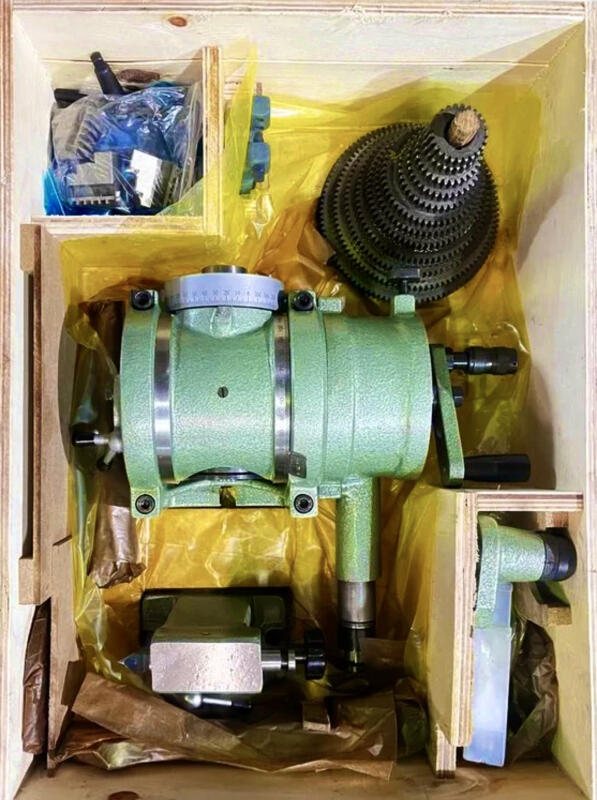

Комплект постачання УДГ Д-160А OTTIMO

№	Найменування	К-сть
1	Ділильна головка	1 шт.
2	Задня (упорна) бабка	1 шт.
3	Кронштейн змінного механізму	1 шт.
4	Змінні зубчасті шестерні	12 шт.
5	Ланцюг	1 шт.
6	Центр	1 шт.
7	Тримач	1 шт.
8	Індексна пластина	1 шт.
9	Монтажний фланець	1 шт.
10	Трикулачковий патрон	1 шт.
11	Планшайба	1 шт.
12	Технічна документація	1 шт.

Виробник: OTTIMO
