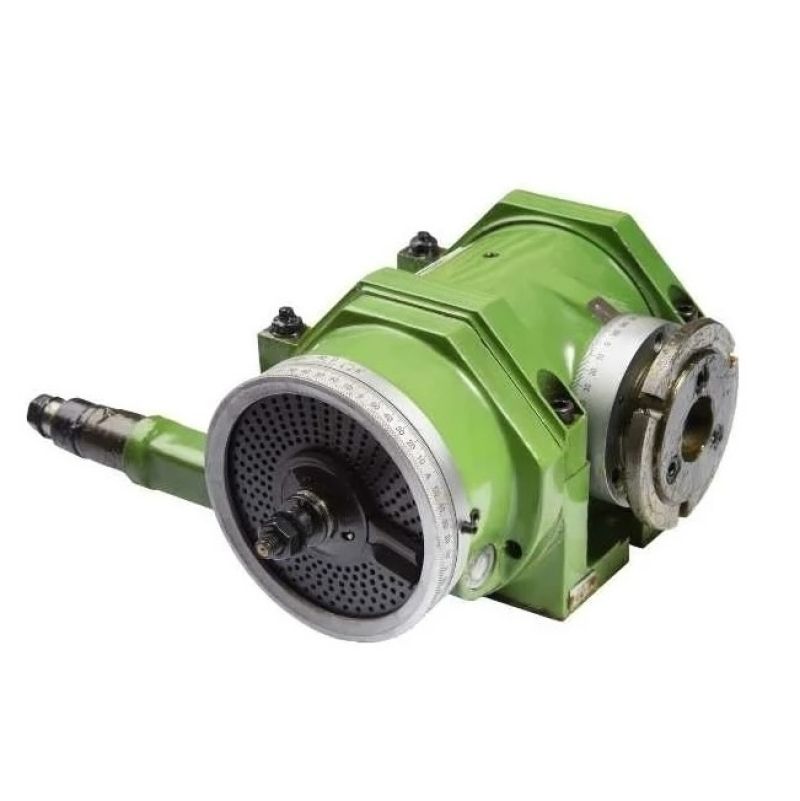

Универсальная делительная головка УДГ Д-200А (F11-100A) OTTIMO

Практика применения

Поворотные столы, делительные головки и магнитные плиты расширяют возможности станка: деление окружности, обработка под углом, зажим тонких плоских деталей без прихватов.

Универсальная делительная головка УДГ Д-200А (УДГ-200, УДГ-200А, F11100A, F11-100A) производства OTTIMO — наиболее универсальная и востребованная модель в линейке, рассчитанная на широкий спектр фрезерных операций в условиях серийного и единичного машиностроительного производства.

Технические характеристики УДГ Д-200А (F11-100A)

Параметр

Значение

Высота центров

100 мм

Угол подъема шпинделя вверх

≤90°

Угол опускания шпинделя вниз

≤6°

Угол вращения при 1 обороте рукоятки

9° (540′, 1″ каждое)

Минимальная градуировка шкалы

10″

Передаточное отношение червячной пары

1:40

Конус в шпинделе

КМ3

Ширина фиксирующего паза

14 мм

Диаметр посадочного конуса монтажного фланца

41,275 мм

Диск 1 (количество отверстий)

24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43

Диск 2 (количество отверстий)

46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66

Сменные зубчатые шестерни (модуль 1,5)

25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 зубьев

Максимальная нагрузка на подшипник

100 кг

Диаметр токарного патрона

125 мм

Масса головки

67 кг

Область применения делительной головки УДГ Д-200А

Наклон шпинделя от 0° до 90° обеспечивает обработку конических поверхностей. Дифференциальный метод деления с набором сменных шестерен позволяет получить любое число делений, недоступное при простом делении.

Совместимые фрезерные станки с УДГ-200

Делительная головка УДГ Д-200А совместима с фрезерными станками, имеющими Т-образные пазы стола шириной 14 мм: горизонтально-фрезерные 6Р82, 6Р82Г, вертикально-фрезерные 6Р12, 6Т12, FU350, FU400 и их аналоги.

Комплект поставки УДГ Д-200А OTTIMO

№

Наименование / Кол-во

1

Делительная головка / 1 шт.

2

Задняя (упорная) бабка / 1 шт.

3

Кронштейн сменного механизма / 1 шт.

4

Сменные зубчатые шестерни / 12 шт.

5

Цепь / 1 шт.

6

Центр / 1 шт.

7

Держатель / 1 шт.

8

Индексная пластина / 1 шт.

9

Монтажный фланец / 1 шт.

10

Трехкулачковый патрон / 1 шт.

11

Планшайба / 1 шт.

12

Техническая документация / 1 шт.

Ближайший отечественный стандарт — по ГОСТ 8615-89 (Головки делительные универсальные. Общие технические условия).

Тексты стандартов: ГОСТ 8615-89.
