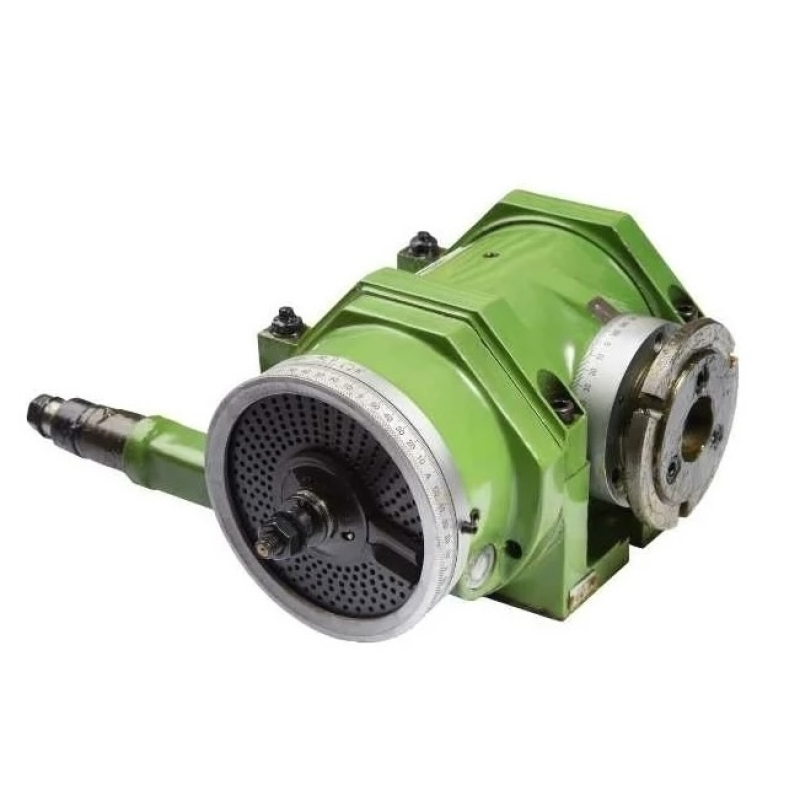

Универсальная делительная головка УДГ Д-250А (F11-125A) OTTIMO

Практика применения

Поворотные столы, делительные головки и магнитные плиты расширяют возможности станка: деление окружности, обработка под углом, зажим тонких плоских деталей без прихватов.

Универсальная делительная головка УДГ Д-250А (УДГ-250, УДГ-250А, F11125A, F11-125A) производства OTTIMO — усиленная модель с высотой центров 125 мм для фрезерных станков среднего и тяжелого класса.

Технические характеристики УДГ Д-250А (F11-125A)

Параметр

Значение

Высота центров

125 мм

Угол подъема шпинделя вверх

≤95°

Угол опускания шпинделя вниз

≤5°

Угол вращения при 1 обороте рукоятки

9° (540′, 1″ каждое)

Минимальная градуировка шкалы

10″

Передаточное отношение червячной пары

1:40

Конус в шпинделе

КМ4

Ширина фиксирующего паза

18 мм

Диаметр посадочного конуса монтажного фланца

53,975 мм

Диск 1 (количество отверстий)

24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43

Диск 2 (количество отверстий)

46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66

Сменные зубчатые шестерни (модуль 2)

25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 зубьев

Максимальная нагрузка на подшипник

130 кг

Диаметр токарного патрона

160 мм

Масса головки

110 кг

Область применения делительной головки УДГ Д-250А

УДГ-250А применяется на производствах, где регулярно обрабатываются детали диаметром свыше 125 мм — крупные шестерни среднего модуля, фланцы со шлицами, корпусные детали с угловыми пазами, звездочки и тяговые колеса. Переход на паз 18 мм означает совместимость с более широким рядом тяжелых фрезерных станков отечественного и импортного производства. Набор сменных зубчатых шестерен модуля 2 рассчитан на силовое фрезерование заготовок из конструкционных и легированных сталей.

Совместимые фрезерные станки c УДГ-250

Делительная головка УДГ Д-250А совместима с фрезерными станками, имеющими Т-образные пазы стола шириной 18 мм: горизонтально-фрезерные 6Р83, 6Р83Г, вертикально-фрезерные 6Р13, 6Т13, FU400, а также другие универсальные фрезерные станки с шириной пазов стола 18 мм.

Комплект поставки УДГ Д-250А OTTIMO

№

Наименование / Кол-во

1

Делительная головка / 1 шт.

2

Задняя (упорная) бабка / 1 шт.

3

Кронштейн сменного механизма / 1 шт.

4

Сменные зубчатые шестерни / 12 шт.

5

Цепь / 1 шт.

6

Центр / 1 шт.

7

Держатель / 1 шт.

8

Индексная пластина / 1 шт.

9

Монтажный фланец / 1 шт.

10

Трехкулачковый патрон / 1 шт.

11

Планшайба / 1 шт.

12

Техническая документация / 1 шт.

Ближайший отечественный стандарт — по ГОСТ 8615-89 (Головки делительные универсальные. Общие технические условия).

Тексты стандартов: ГОСТ 8615-89.
