Магнитные плиты для станков и металлообработки ГОСТ 16528-87

OTTIMO Все производители
Плита магнитная 100х250 мм (7208-0001) OTTIMO

Плита магнитная 100х250 мм (7208-0001) OTTIMO

Доступно: 2шт. Арт. SP-55947
35922 ₴-5987₴ 29935 ₴
1-click
Плита магнитная 125х400 мм (7208-0003) OTTIMO

Плита магнитная 125х400 мм (7208-0003) OTTIMO

Доступно: 2шт. Арт. SP-55948
41051 ₴-6842₴ 34209 ₴
1-click
Плита магнитная 250х630 мм (7208-0013) OTTIMO

Плита магнитная 250х630 мм (7208-0013) OTTIMO

Доступно: 1шт. Арт. SP-55950
90947 ₴-15158₴ 75789 ₴
1-click
Плита магнитная 250х800 мм (7208-0015) OTTIMO

Плита магнитная 250х800 мм (7208-0015) OTTIMO

Доступно: 1шт. Арт. SP-55951
112253 ₴-18709₴ 93544 ₴
1-click
Плита магнитная 320х800 мм (7208-0017) OTTIMO

Плита магнитная 320х800 мм (7208-0017) OTTIMO

Доступно: 1шт. Арт. SP-55952
145823 ₴-24304₴ 121519 ₴
1-click
Плита магнитная 320х1000 мм (7208-0019) OTTIMO

Плита магнитная 320х1000 мм (7208-0019) OTTIMO

Доступно: 1шт. Арт. SP-55953
172868 ₴-28812₴ 144056 ₴
1-click

Магнитные плиты применяются для быстрой и надёжной фиксации стальных заготовок при шлифовальных, фрезерных, электроэрозионных и измерительных операциях. Деталь устанавливается и снимается за секунды — без прихватов, болтов и упоров: магнитное поле равномерно притягивает заготовку по всей опорной поверхности, не деформируя её усилием зажима. Это ключевая оснастка плоскошлифовальных станков и незаменимый инструмент везде, где важны скорость переналадки и повторяемость обработки.

Как работает магнитная плита

Внутри корпуса расположен блок постоянных магнитов, разделённых полюсными пластинами. Поворотом рукоятки блок смещается: в положении «включено» магнитные полюса совпадают с полюсными вставками рабочего зеркала и поле выходит наружу, притягивая заготовку; в положении «выключено» поле замыкается внутри корпуса — деталь свободно снимается. Плита не требует электропитания, не боится пропадания сети и сохраняет усилие удержания весь срок службы.

Как выбрать магнитную плиту

  • Размер рабочей поверхности (B×L) — по столу станка и габаритам заготовок: в каталоге типоразмеры от 100×250 до 500×800 мм
  • Межполюсное расстояние (t) — чем оно меньше, тем надёжнее удерживаются тонкие и мелкие детали; для заготовок малой толщины выбирайте плиту с мелким полюсным шагом
  • Сила удержания — зависит от площади контакта, толщины и марки стали заготовки; шлифованная опорная поверхность детали повышает удержание
  • Высота плиты (h) — учитывайте оставшийся вертикальный ход инструмента над столом станка
  • Материал заготовок — магнитная фиксация работает только с ферромагнитными материалами; нержавеющие аустенитные стали, алюминий и медь не удерживаются

Важно для точных работ: после установки на станок рабочее зеркало плиты рекомендуется перешлифовать «по месту» — это обеспечивает параллельность поверхности плиты ходу стола и точность обработки в пределах сотых долей миллиметра.

Таблица характеристик магнитных плит по ГОСТ 16528-87

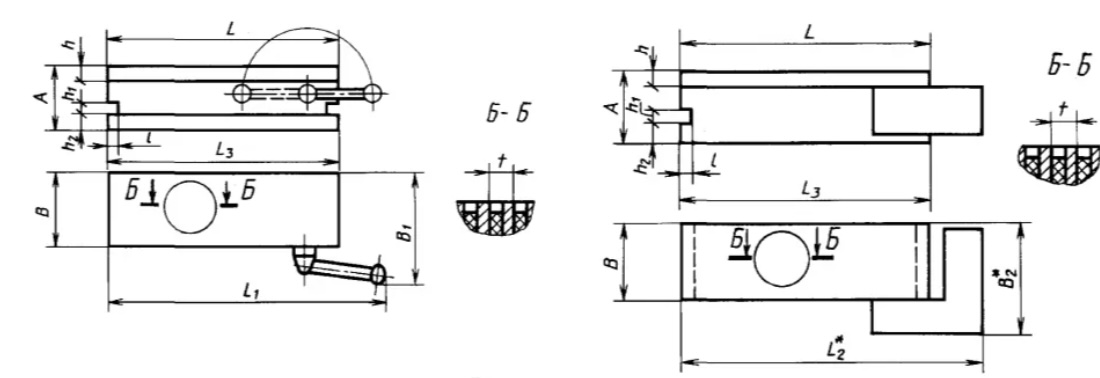

Чертёж магнитной плиты ГОСТ 16528-87 с обозначением размеров

Обозначение плиты B L A, не более L3 h, не менее h1 h2 l, не менее t, не более B1, не более L1, не более Масса, кг, не более
7208-0001 100 250 80 250 25 12 20 12 18 160 320 13
7208-0003 125 400 80 400 25 12 20 12 18 190 530 30
7208-0103 125 250 80 250 25 12 20 12 18 190 380 20
7208-0111 160 320 80 320 25 12 20 12 18 240 530 30
7208-0112 200 320 80 320 25 12 20 12 18 240 630 45
7208-0109 200 400 90 400 30 12 20 12 18 280 600 50
7208-0113 200 450 90 450 30 12 20 12 18 280 710 55
7208-0011 200 630 90 630 30 12 20 12 18 280 850 80
7208-0012* 200* 560* 90 630* 30 12 20 12 18 280 850* 65*
7208-0013 250 630 100 630 35 16 20 12 28 340 850 92
7208-0015 250 800 100 800 35 16 20 12 28 340 1000 115
7208-0114 320 500 100 500 35 16 20 12 28 420 700 100
7208-0117 320 630 100 630 35 16 20 12 28 420 980 120
7208-0017 320 800 100 800 35 16 20 12 28 420 1220 170
7208-0019 320 1000 100 1000 35 16 20 12 28 420 1320 205
7208-0021 320 1250 100 1250 35 16 20 12 28 420 1800 260
7208-0115 400 630 100 630 35 16 20 12 28 500 1100 160
7208-0116 500 800 100 800 35 16 20 12 28 600 1400 320

Полный текст стандарта с допусками и техническими требованиями: ГОСТ 16528-87 (PDF).

Преимущества магнитной фиксации

  • Установка и снятие детали за секунды — минимальное вспомогательное время
  • Равномерное удержание по всей площади без деформации заготовки зажимом
  • Свободный доступ инструмента ко всем боковым поверхностям детали
  • Одновременная фиксация нескольких мелких заготовок для пакетной обработки
  • Не требует электропитания — стабильная работа независимо от сети

Заказать магнитную плиту в Харькове
