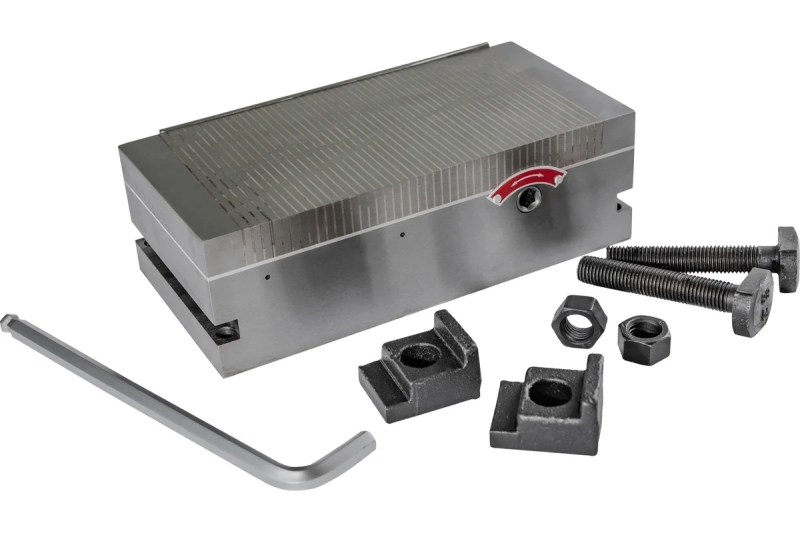

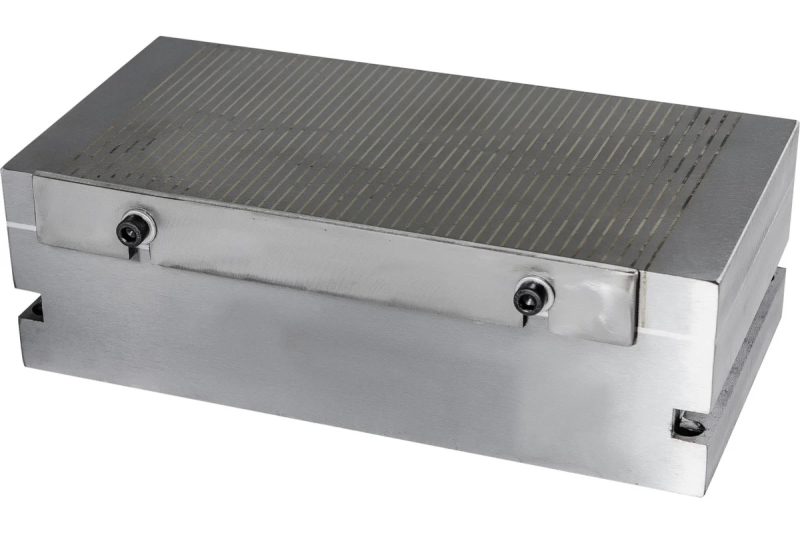

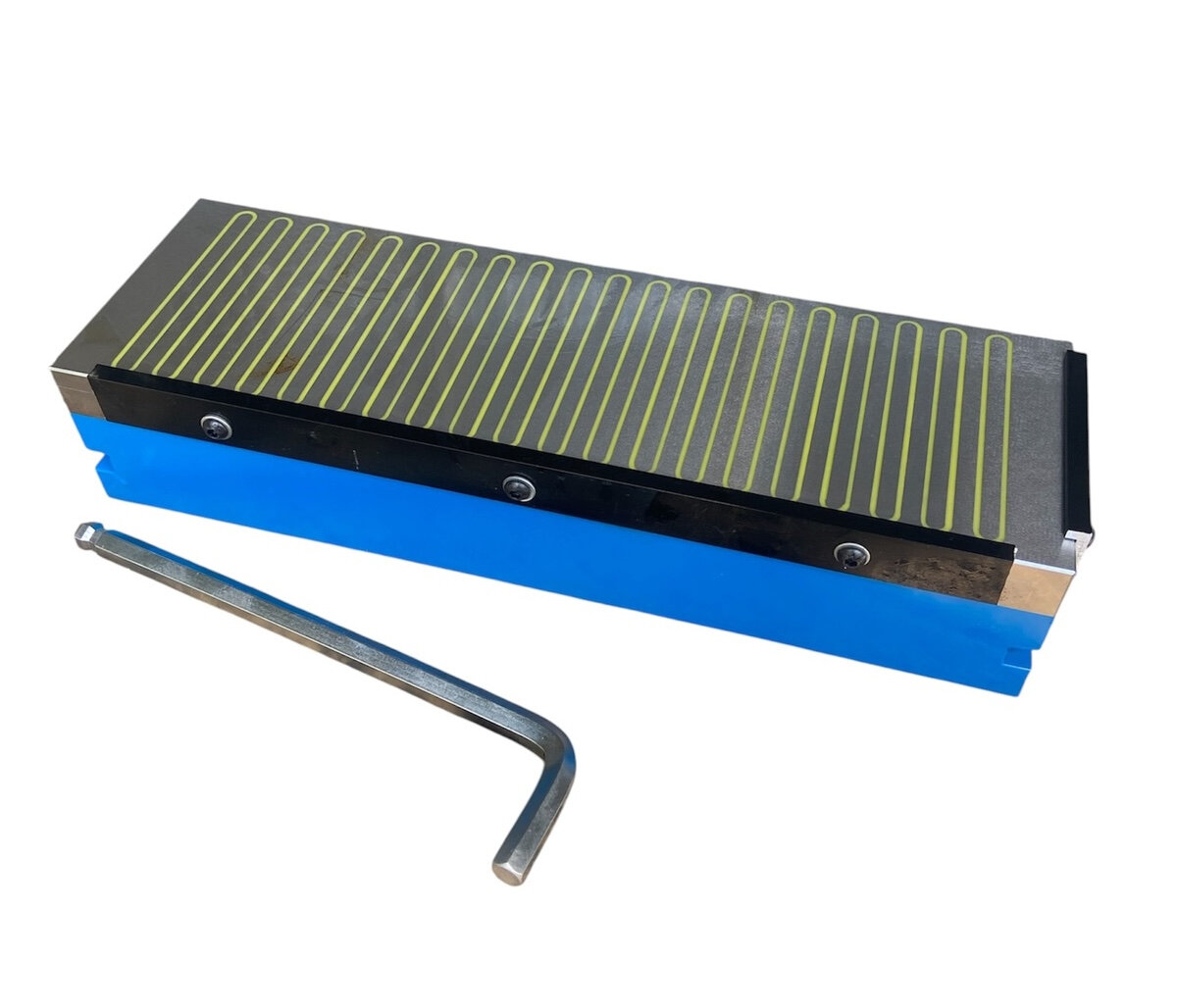

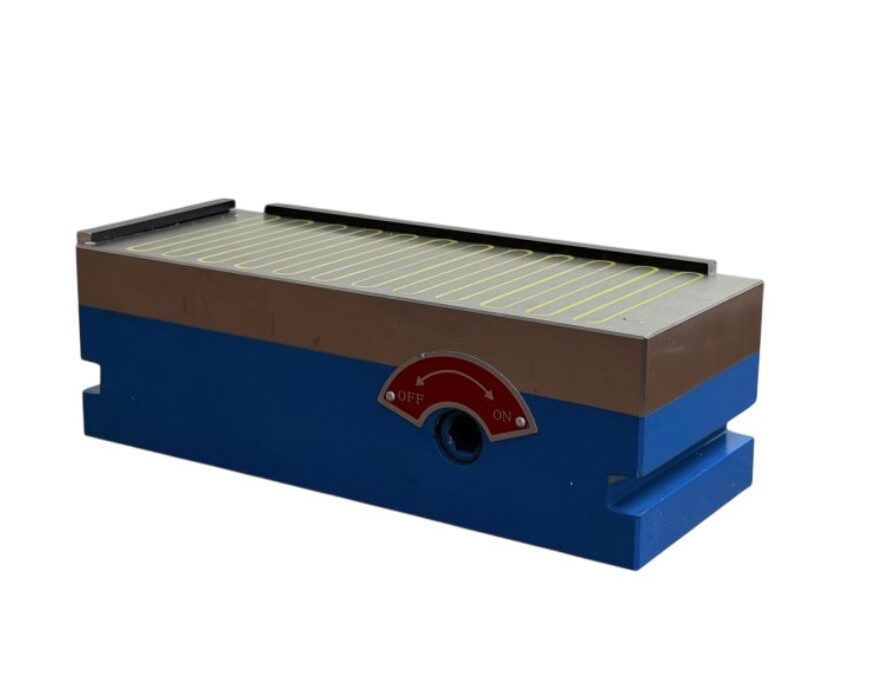

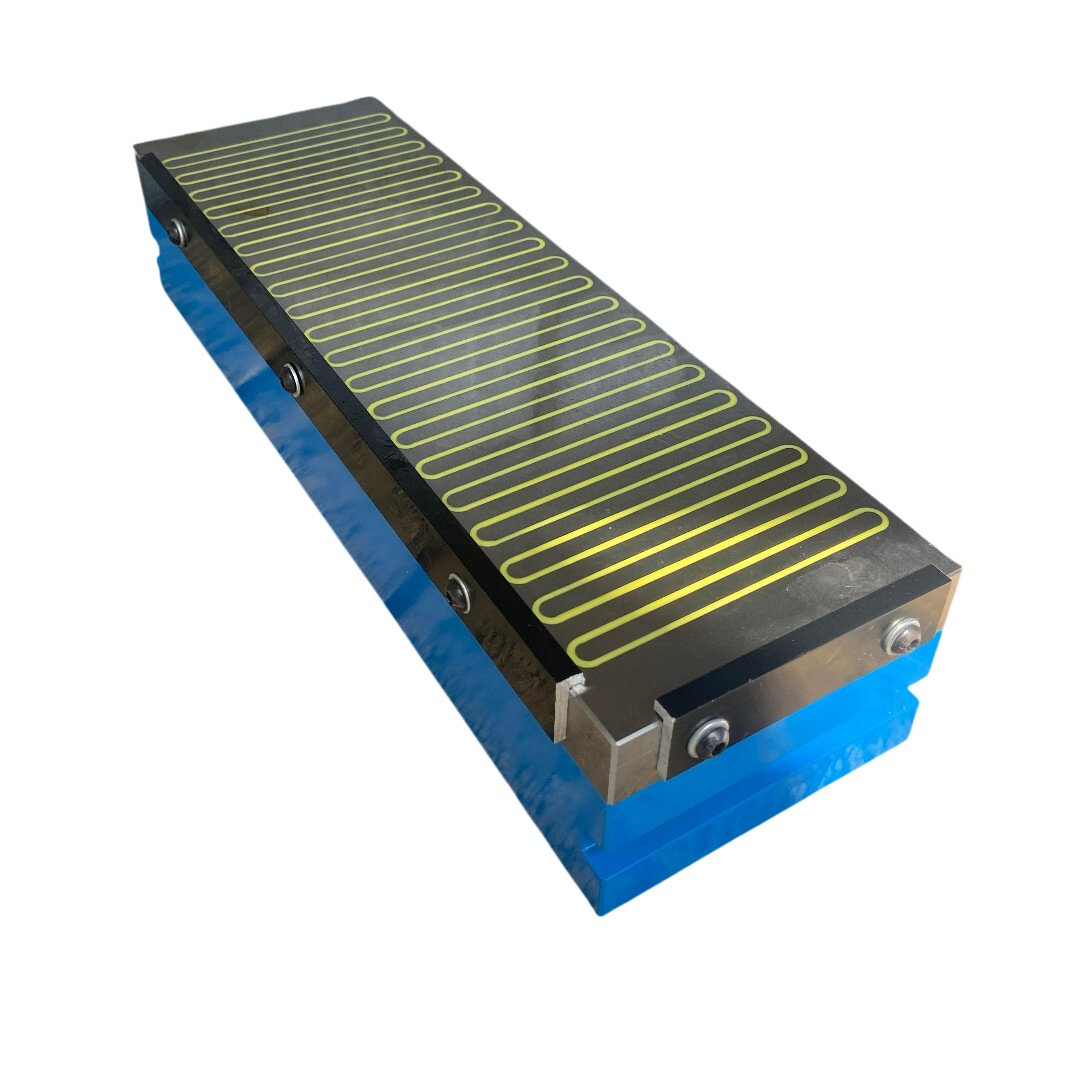

Плита магнитная 320х1000 мм (7208-0019) OTTIMO — малополюсная прямоугольная плита на постоянных магнитах по ГОСТ 16528-87 для закрепления заготовок из ферромагнитных материалов на плоскошлифовальных и фрезерных станках. Класс точности Н, сила притяжения — не менее 100 Н/см² по паспорту (выше нормы ГОСТ 80 Н/см²). Шаг полюсов 14 мм — плита уверенно держит тонкие и мелкие детали. Работает без электропитания, с СОЖ и без нее.
Что этим делают
- Закрепление
- деталь ложится на зеркало и фиксируется поворотом рукоятки — без деформации, как в тисках
- Минимальная заготовка
- от ~30 мм длиной — должна перекрыть два соседних полюса (шаг 14 мм)
- Тонкие пластины
- шлифовка без выгиба: заготовка лежит свободно, открыта с пяти сторон
- Станок
- плоскошлифовальный или фрезерный со столом от 320×1000 мм
- Питание
- не требуется — постоянные магниты
Назначение и область применения
Основная работа плиты — плоское шлифование. Магнит держит деталь полем, а не механическим зажимом: тонкая пластина в тисках выгибается и после освобождения теряет плоскостность, а на плите она лежит свободно. Переключение рукояткой на 180°, усилие — не более 80 Н.
Жесткость нормирована ГОСТ: под нагрузкой 630 Н смещение зеркала не превышает 16 мкм — плита держит геометрию под усилием резания. Допускается легкое фрезерование и разметка; для тяжелых режимов деталь дополнительно упирают в боковые упоры.
Практика применения
Поворотные столы, делительные головки и магнитные плиты расширяют возможности станка: деление окружности, обработка под углом, зажим тонких плоских деталей без прихватов.
Характеристики
- Обозначение
- 7208-0019 по ГОСТ 16528-87
- Рабочая поверхность
- 320×1000 мм
- Класс точности
- Н

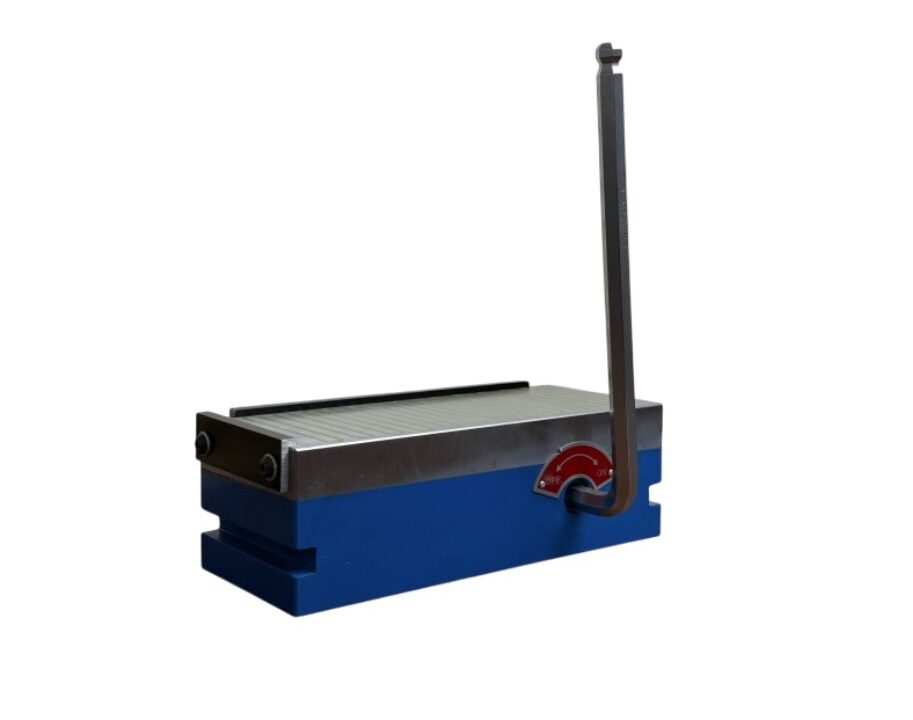

- Переключение
- ручное, рукоятка 180°

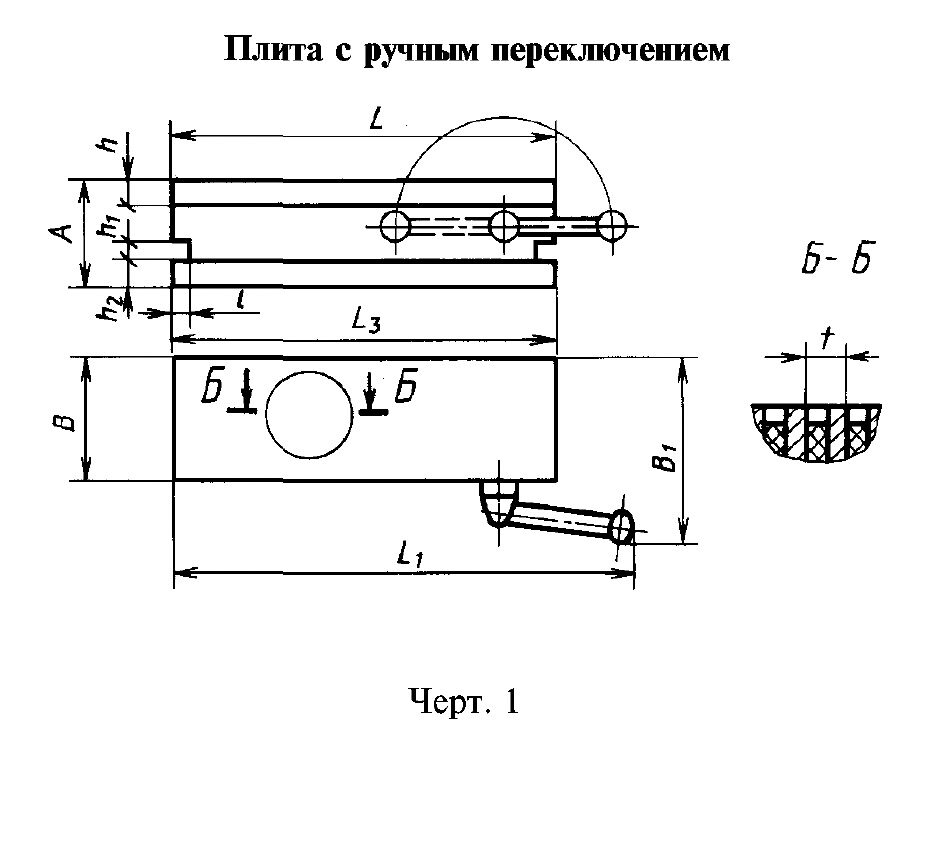

- Высота плиты A
- не более 100 мм
- Высота полюсов h
- не менее 35 мм
- Шаг полюсов t
- 14 мм
- Сила притяжения Py
- не менее 100 Н/см² (паспорт; ГОСТ — от 80)
- Остаточный магнетизм Po
- не более 0,5 Н/см²
- Плоскостность
- 20 мкм на всей длине
- Шероховатость зеркала
- Ra не более 1,25 мкм
- Габарит с рукояткой
- не более 420×1320 мм
- Масса
- не более 205 кг
- Климатическое исполнение
- УХЛ4.2 по ГОСТ 15150
- Комплектация
- плита, рукоятка переключения, паспорт
- Запись размера
- 320х1000, 320x1000, 320*1000

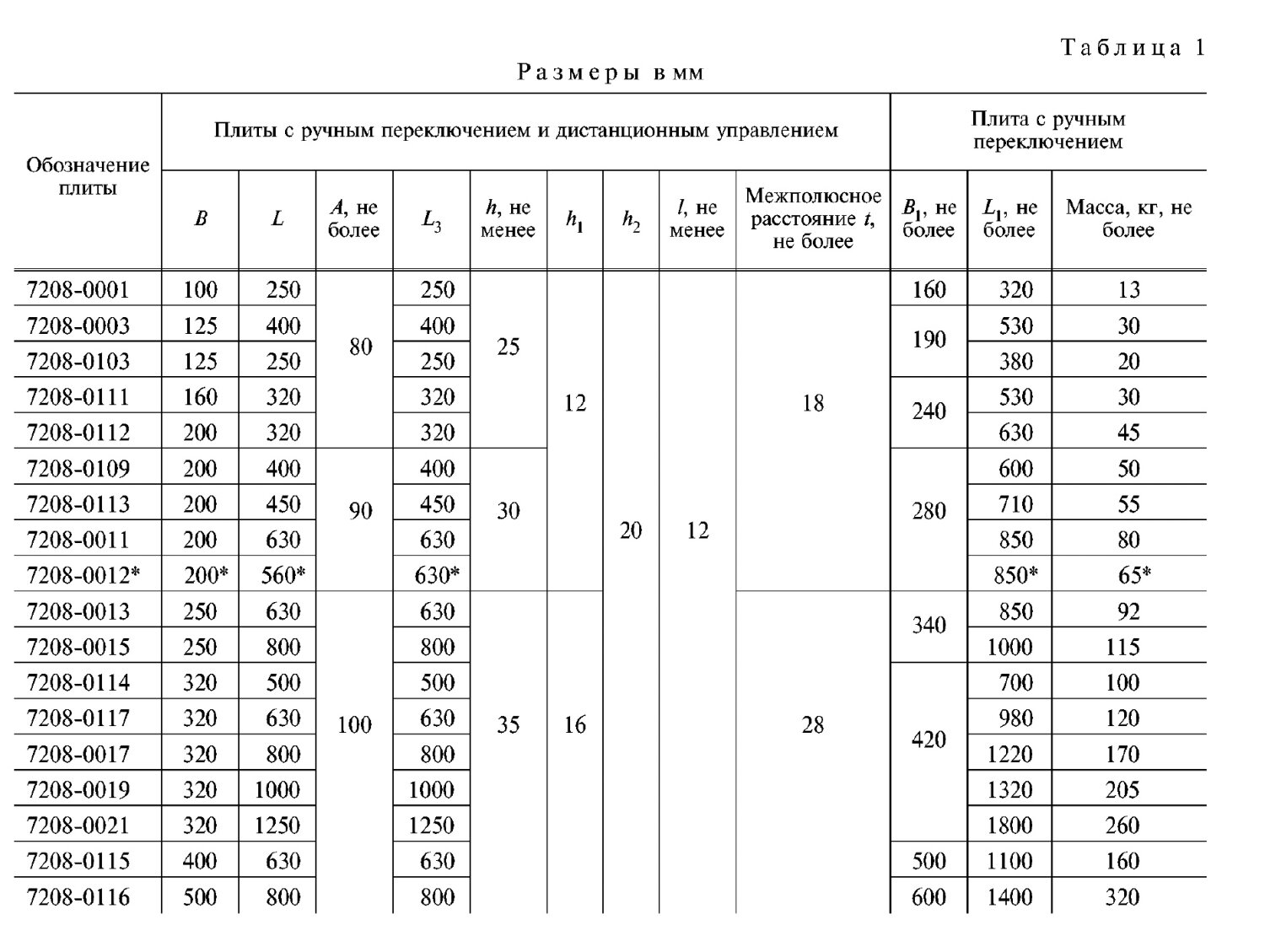

Что означает обозначение 7208-0019
- 7208
- код группы «плиты магнитные» в системе обозначений станочных приспособлений
- 0019
- типоразмер рабочей поверхности 320×1000 мм по таблице 1 ГОСТ 16528-87
- без буквы
- класс точности Н — буквенный индекс добавляется только для классов П, В, А и С
Малополюсная конструкция

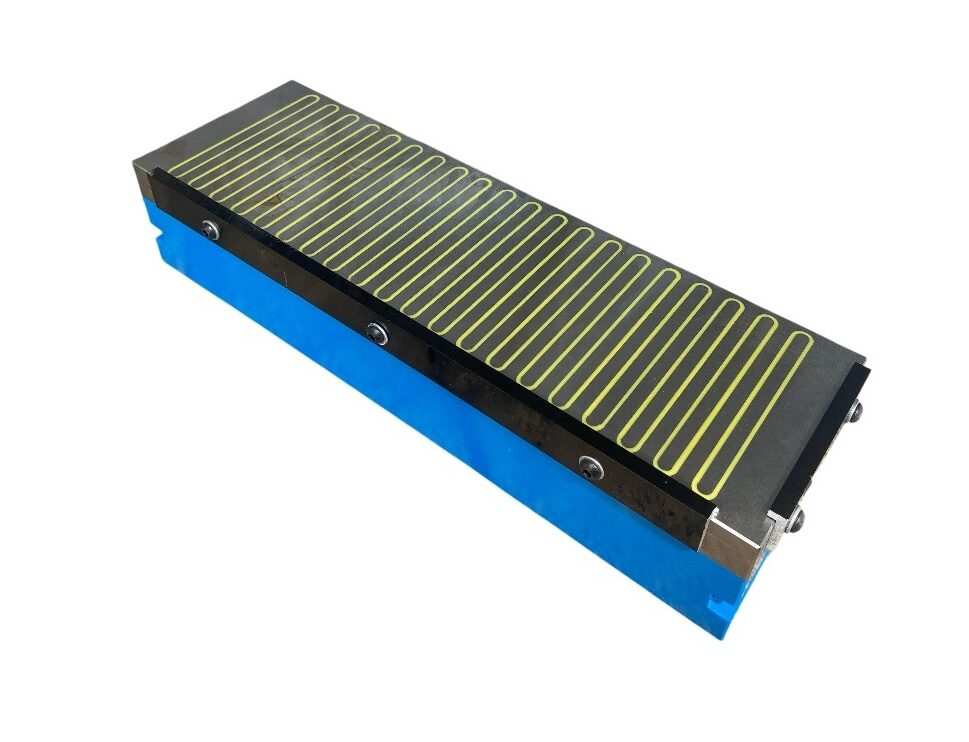

Зеркало плиты — чередование стальных и латунных полос. Чем меньше шаг, тем ниже располагается магнитное поле над поверхностью и тем большая доля потока замыкается через тонкую заготовку — поэтому малополюсная (мелкополюсная) плита держит пластины, которые на крупнополюсной не примагнитятся. У этой плиты шаг 14 мм при предельных 28 мм, допустимых ГОСТ.
Частые вопросы
Нужно ли электропитание?
Нет. Плита работает на постоянных магнитах, включается поворотом рукоятки на 180° — розетка, выпрямитель и проводка не нужны.
Удержит ли деталь при фрезеровании?
Легкое фрезерование и разметка допускаются: сила притяжения от 100 Н/см², умноженная на площадь контакта, дает сотни килограммов удержания. Для тяжелых режимов деталь дополнительно упирают в боковые упоры.
Деталь «залипла» после выключения — что делать?
Остаточный магнетизм нормирован: не более 0,5 Н/см². Деталь сдвигают вбок по зеркалу, а не отрывают вверх.
Можно ли перешлифовать зеркало?
Да, легкими проходами с СОЖ прямо на станке — это восстанавливает плоскостность после лет работы. Снимайте минимум: высота полюсов ограничена.
Преимущества
- ✓ Сила притяжения не менее 100 Н/см² по паспорту — выше нормы ГОСТ (80 Н/см²)
- ✓ Малополюсное зеркало с шагом 14 мм — держит тонкие и мелкие детали
- ✓ Плоскостность 20 мкм, шероховатость Ra не более 1,25 мкм
- ✓ Без электропитания: постоянные магниты, рукоятка 180°
- ✓ Работа с СОЖ и без нее
- ✓ Ресурс по точности не менее 2,5 года, гарантия 24 месяца
Сопутствующие товары
- Лекальные тиски
- Тиски станочные лекальные 100мм 0-125мм L260мм механические 0.005мм стальные HRC58-62 SUMTOM
- Лекальные тиски
- Тиски лекальные прецизионные L губок 125 мм, серия QGG125 OTTIMO
- Шлифовальный круг
- Круг абразивный шлифовальный 14А ПП 250х25х76 16-40 СМ-СТ
- Шлифовальный круг
- Круг абразивный шлифовальный 14А ПП 250х20х32 25-40 СМ-СТ
Соседние типоразмеры
- 320×800 мм
- Плита магнитная 320х800 мм (7208-0017) OTTIMO
- 250×800 мм
- Плита магнитная 250х800 мм (7208-0015) OTTIMO
Все типоразмеры от 100×250 до 320×1000 мм — в разделе магнитные плиты.
Как подобрать. Рабочая зона плиты должна быть не меньше детали с запасом на выход круга; масса (не более 205 кг) не должна перегружать стол станка. Из паспорта: не нагревайте плиту выше 50 °C и не допускайте ударов — постоянные магниты теряют силу; после работы протирайте зеркало и наносите антикоррозионное масло.
