Токарный патрон закрепляет заготовку на шпинделе станка. В разделе собраны спирально-реечные самоцентрирующие патроны по ГОСТ 2675-80 (СТ СЭВ 1574-79, СТ СЭВ 4852-84) диаметром от 80 до 500 мм, четырехкулачковые патроны с независимым перемещением кулачков и патроны с механизированным приводом — гидравлические и пневматические. Марки GRIFF, PREMIO, OTTIMO, FUERDA, TORNERI, OZKAYALI, БелТАПАЗ (Гродно). Отгрузка со склада.
ГОСТ 2675-80 распространяется на самоцентрирующие спирально-реечные трехкулачковые патроны классов точности Н, П, В, А. Стандарт задает три типа крепления к шпинделю и два исполнения по конструкции кулачков; технические условия — по ГОСТ 1654-86. Патроны с независимым перемещением кулачков и патроны с гидроприводом под действие ГОСТ 2675-80 не подпадают: у них своя система обозначений, разобранная ниже.
По текущей выгрузке в разделе 157 позиций. Распределение по конструкции:
По типу присоединения к шпинделю: через промежуточный фланец — 91 позиция, под поворотную шайбу — 14, Camlock — 6. Классы точности в наличии — Н и П.
Тип патрона определяется тем, как он садится на шпиндель. Это первое, что нужно знать до заказа: патрон другого типа на станок не встанет.
| Тип | Крепление | Стандарт конца шпинделя | Обозначения ГОСТ 2675-80 | В наименовании |
|---|---|---|---|---|
| 1 | С цилиндрическим центрирующим пояском, через промежуточный фланец | ГОСТ 3889-80 | 7100-0001…7100-0020 | без суффикса: К11-250 |
| 2 | Непосредственно на фланцевый конец шпинделя под поворотную (байонетную) шайбу | ГОСТ 12593-72, соответствует DIN 55027 и ISO 702-3 | 7100-0025…7100-0054 | суффикс С: К11-250/С6 |
| 3 | Непосредственно на фланцевый конец шпинделя, болтами через торцевые отверстия | ГОСТ 12595-85, соответствует DIN 55026 и ISO 702-1 | 7100-0059…7100-0070 | суффикс А: К11-250А |
Отдельно стоит крепление Camlock: это ГОСТ 26651-85 (DIN 55029, ISO 702-2), быстросменный конус с эксцентриковыми фиксаторами. В ГОСТ 2675-80 такого типа нет, обозначений 7100-* у этих патронов не бывает — в наименовании стоит суффикс D: К11-250/D6. В разделе 6 таких позиций.
Исполнение задает конструкцию кулачков: исполнение 1 — цельные кулачки, исполнение 2 — сборные, под накладные кулачки, растачиваемые под конкретную деталь. Для типов 2 и 3 к обозначению добавляется условный размер конца шпинделя: 3, 4, 5, 6, 8, 11, 15.

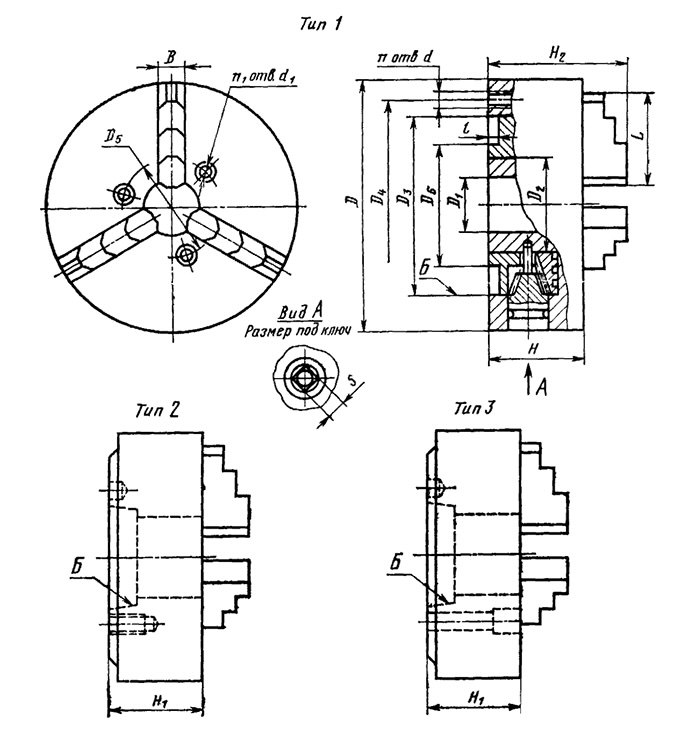

Габариты патрона однозначно заданы стандартом — ниже таблица 1 ГОСТ 2675-80 с учетом Изменений № 1 и 2. Обозначения приведены для исполнения 1 (цельные кулачки); исполнение 2 отличается вторым номером в той же строке стандарта.
| Тип 1 | Тип 2 | Тип 3 | D | D1 не менее | D2 | H | H1 | H2 | L | B | S | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7100-0001 | — | — | 80 | 16 | 33 | 50 | — | 70 | 32 | 12 | 6 | 2 |
| 7100-0002 | — | — | 100 | 20 | 38 | 55 | — | 80 | 42 | 15 | 9 | 4 |
| 7100-0003 | 7100-0025 | — | 125 | 25 | 50 | 60 | 65 | 90 | 51 | 20 | — | 6 |
| 7100-0005 | 7100-0027 | — | 160 | 40 | 75 | 65 | 75 | 105 | 70 | 28 | 11 | 12 |
| 7100-0007 | 7100-0031 | 7100-0059 | 200 | 50 | 100 | 75 | 85 | 125 | 85 | — | — | 17 |
| 7100-0009 | 7100-0035 | 7100-0061 | 250 | 65 | 125 | 85 | 95 | 140 | 105 | 36 | 14 | 31 |
| 7100-0011 | 7100-0039 | 7100-0063 | 315 | 80 | 150 | 95 | 100 | 160 | 125 | — | — | 50 |
| 7100-0015 | 7100-0043 | 7100-0065 | 400 | 100 | 200 | 105 | 110 | 190 | 145 | 46 | 17 | 90 |
| 7100-0017 | 7100-0047 | — | 500 | 140 | 260 | 115 | 120 | 200 | 170 | — | — | 140 |
| 7100-0019 | 7100-0051 | 7100-0067 | 630 | 190 | 360 | 125 | 130 | 210 | 225 | 60 | — | 190 |
Для патронов исполнения 2 размер L у диаметра 500 составляет 145 мм, у диаметра 630 — 160 мм (сноска к таблице 1 стандарта). Прочерк означает, что стандарт для этого типоразмера значение не задает. Диаметр 630 мм приведен для полноты стандарта, в разделе представлены типоразмеры до 500 мм.
Присоединительные размеры патронов типа 1 задает таблица 2 ГОСТ 2675-80: для Ø160 посадочный диаметр D3 равен 130 мм, крепежные отверстия М10; для Ø250 — D3 210 мм и М12; для Ø400 — D3 340 мм и М16. Эти размеры нужны при заказе или изготовлении промежуточного фланца.
Обозначение по ГОСТ 2675-80 состоит из номера по таблице 1 и, при повышенной точности, суффикса класса.
Патрон 7100-0007 ГОСТ 2675-80 — патрон типа 1, диаметром 200 мм, с цельными кулачками, класса точности Н. Пример из стандарта.
Патрон 7100-0032-П ГОСТ 2675-80 — патрон типа 2, диаметром 200 мм, на шпиндель с условным размером 5, со сборными кулачками, класса точности П. Второй контрольный пример стандарта.
Параллельно с ГОСТ используется заводская маркировка серии К, ее и указывают производители в каталогах:
| Серия | Что означает | Пример |
|---|---|---|
| К11 | Трехкулачковый самоцентрирующий, цельные кулачки | К11-250 = 7100-0009 |
| К12 | Четырехкулачковый самоцентрирующий | К12-250 |
| К21, К22 | Те же патроны с сквозными отверстиями под крепление спереди | К21-250 |
| К72 | Четырехкулачковый с независимым перемещением кулачков | К72-250 |
Суффикс после серии задает крепление: С6 — тип 2 под поворотную шайбу, условный размер конуса 6; А — тип 3, болтовое крепление; D6 — Camlock по ГОСТ 26651-85.
ГОСТ 2675-80 предусматривает четыре класса точности: Н нормальный, П повышенный, В высокий, А особо высокий. В разделе представлены классы Н и П — рабочий выбор для серийного и мелкосерийного производства, ремонтных служб и учебных мастерских. Класс указывается суффиксом в обозначении: без суффикса — Н, с суффиксом «-П» — повышенный.
Класс точности задает допустимое радиальное и торцевое биение и не связан с материалом корпуса. Корпус бывает чугунный (серый чугун, высокопрочный чугун QT) и стальной: сталь дает более высокие обороты и усилие зажима при той же точности.
| Раздел | Что внутри | Когда нужен |
|---|---|---|
| Патроны токарные (текущий раздел) | Патроны в сборе, 80–500 мм, ручные и механизированные | Нужен сам патрон на станок |
| Кулачки к токарным патронам | Прямые, обратные, сборные, сырые под расточку, закаленные | Патрон исправен, изношены или не подходят кулачки |
| Комплектующие к патронам токарным | Ключи, конические шестерни, Т-гайки, переходные фланцы, приспособления для расточки кулачков | Утерян ключ, сорваны зубья привода, нужен переходной фланец |
| Патроны оправки для станков | Оправки для установки инструмента и заготовок | Задача не в зажиме по наружному диаметру |
| Патроны сверлильные и оснастка | Сверлильные патроны, ключи и оправки к ним | Нужен зажим сверла, а не заготовки |
Нужны три параметра, все они есть в паспорте станка.
Дополнительно проверьте диаметр сквозного отверстия D1: он ограничивает максимальный пруток, который пройдет через шпиндель. Если паспорта станка нет, назовите модель станка при заказе — подберем по справочнику.
Чем отличается 7100-0009 от 7100-0035?
Диаметр у обоих 250 мм, разница в креплении. 7100-0009 — тип 1, ставится через промежуточный фланец. 7100-0035 — тип 2, садится прямо на фланцевый конец шпинделя под поворотную шайбу по ГОСТ 12593-72. Взаимозаменяемыми они не являются.
Что означает С6 в обозначении К11-250/С6?
Крепление типа 2 под поворотную шайбу, условный размер конца шпинделя 6. То же самое, что обозначение 7100-0039 по ГОСТ для диаметра 315 или 7100-0035 для 250 в зависимости от типоразмера. Буква D на том же месте (К11-250/D6) означает Camlock по ГОСТ 26651-85 — это другое крепление.
Что входит в комплект?
Патрон в сборе, комплект прямых кулачков, комплект обратных кулачков, ключ и паспорт. У патронов с механизированным приводом дополнительно идут Т-гайки с болтами и заготовка гайки тяги; гидроцилиндр в комплект не входит и подбирается отдельно.
Можно ли поставить патрон большего диаметра, чем штатный?
Ограничения два: высота центров станка и масса. Патрон Ø400 весит 90 кг, Ø500 — 140 кг по стандарту; эта масса постоянно нагружает подшипники шпинделя и снижает предельные обороты. Увеличение на один типоразмер обычно проходит, на два — требует проверки по паспорту станка.
Подойдут ли кулачки от другого патрона того же диаметра?
Только при совпадении трех размеров: шага рейки, ширины кулачка и ширины паза. Диаметр патрона сам по себе ничего не гарантирует — у разных серий и производителей шаг рейки отличается. Размеры указаны в карточке каждого комплекта кулачков.
Чем отличается патрон с независимым перемещением кулачков?
В патроне серии К72 каждый кулачок двигается своим винтом, самоцентрирования нет. Это позволяет зажать несимметричную деталь и намеренно сместить ось заготовки относительно оси шпинделя — например, при обработке эксцентрика. Расплата — время на выверку индикатором при каждой установке.
