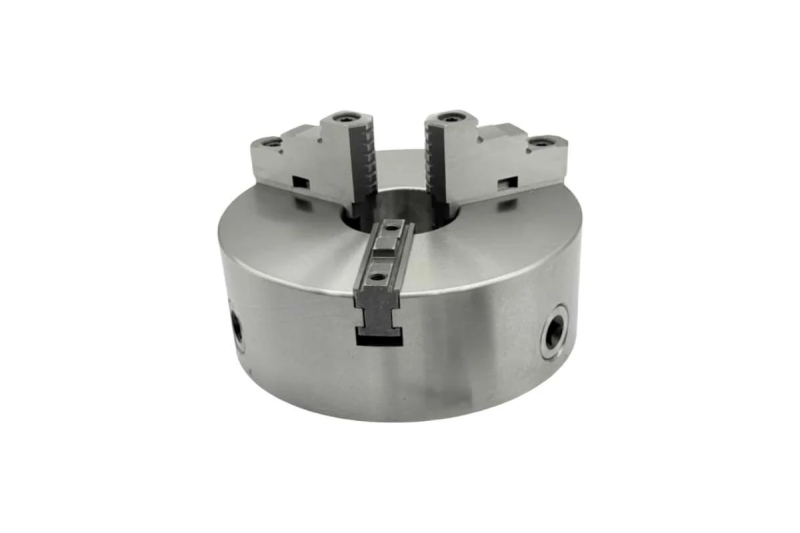

Токарный патрон 250 мм, 3 кулачка, модель К11-250C/C6. Крепление формы C на конец шпинделя №6. Зажим прямыми кулачками 6-110 мм, обратными 90-250 мм. Сквозное отверстие 80 мм, корпус из высокопрочного чугуна.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.

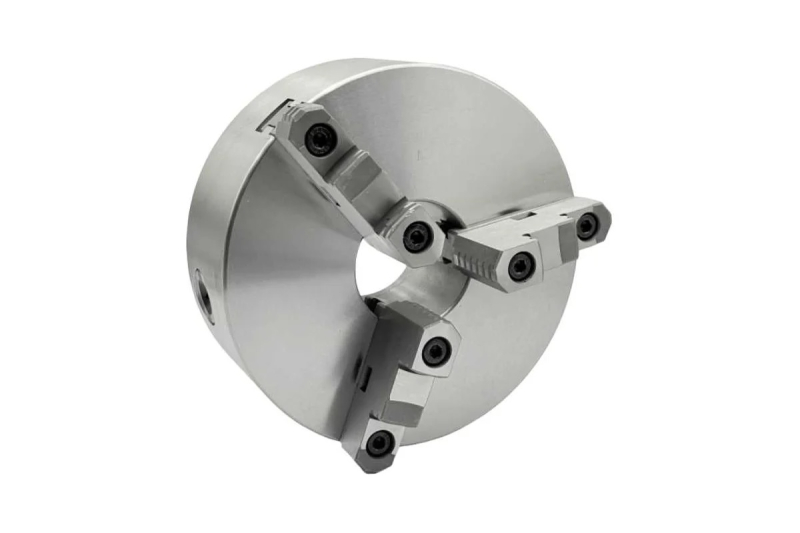

Токарный патрон 250 мм, трехкулачковый самоцентрирующий, модель К11-250C/C6. Крепление на станок — форма C — шпильки с гайками через поворотную шайбу, конец шпинделя №6. Зажим прямыми кулачками 6–110 мм, обратными 90–250 мм. Сквозное отверстие 80 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
Назначение и область применения
Спирально-реечный патрон 250 мм — основная оснастка универсального токарного станка. Все кулачки сходятся к центру одновременно от одного ключа, поэтому круглый пруток, трубу или предварительно обработанную деталь ставят без выверки.
Прямыми кулачками берут заготовку 6–110 мм за наружную поверхность, в распор — деталь 80–250 мм изнутри, обратными кулачками — 90–250 мм. Перестановка кулачков с прямых на обратные занимает несколько минут и не требует разборки корпуса.
Практика применения
Сырые кулачки растачивают по месту под конкретную деталь — так получают соосность лучше паспортной. Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку.
Характеристики
Что означает обозначение К11-250C/C6
К11-250C/C6 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
В каталоге позиция дополнительно обозначена шифром 7100-0036 по ГОСТ 2675-80: патрон типа 2 — с креплением на фланцевый конец шпинделя под поворотную шайбу по ГОСТ 12593-72, исполнение 2 — с сборными кулачками, условный размер конца шпинделя 6. Присоединительные размеры изготовителя отличаются от таблиц стандарта, поэтому патрон является аналогом по шифру, а размеры для подбора фланца берите из характеристик выше.
Присоединительные размеры под конец шпинделя №6
Размеры конца шпинделя нормирует ГОСТ 2675-80 (таблица 3), они одинаковы у всех изготовителей — по ним и проверяется, сядет ли патрон на станок.
Предельные режимы
Значения предельные, а не рабочие. С ростом оборотов центробежная сила отжимает кулачки, и фактическое усилие падает: на 2000 об/мин от паспортных 46 кН остается заметно меньше. Рабочую частоту выбирают по режиму резания, а не по этой строке. Удлинять ключ трубой нельзя — момент выше 320 Н·м ломает спираль.
Частые вопросы
Преимущества
Соседние типоразмеры
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 58 мм прямыми и около 170 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Сборные (универсальные) кулачки ставятся только на патроны своей серии — с посадкой под сборные кулачки (исполнение С). На патрон под цельные кулачки они не встанут, даже если диаметр совпадает.
Сопутствующие и соседние позиции
