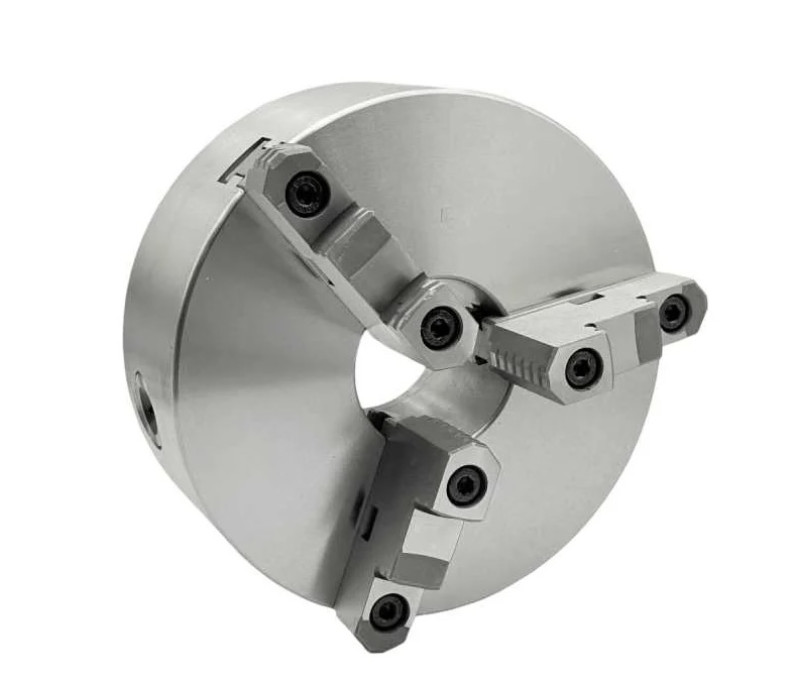

Патрон токарный ф400 3-х кул. 7100-0046 (К11-400СС11) со сборными (универсальными) кулачками PREMIO

Ключевые параметры

Полные технические характеристики

Зачем нужны сборные кулачки

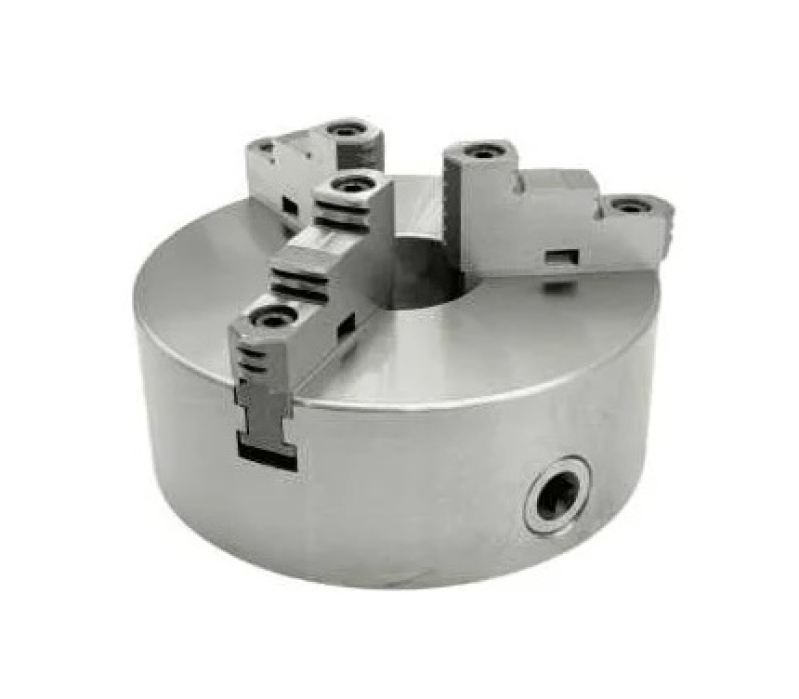

Цельный кулачок работает только в заложенном заводом диапазоне: чтобы перейти с малого диаметра на большой, кулачки надо вынуть и переставить в обратное положение. Сборный (универсальный) кулачок состоит из базового, который ходит по спирали, и верхнего, закреплённого на базовом винтами через рейку.

• Один комплект вместо двух. У цельного исполнения в коробке лежат прямые и обратные кулачки, и при смене диапазона их надо перебирать. Универсальный кулачок перекрывает оба режима перестановкой верхнего по рейке — переналадка занимает минуты вместо получаса.
• Изношенный верхний кулачок меняют отдельно — корпус и базовые кулачки остаются в работе. Ремонт обходится существенно дешевле замены патрона.
• Верхние кулачки калёные: не сминаются на черновых режимах, не деформируются от усилия зажима, держат размер годами.
• Под другую задачу ставится верхний кулачок другой геометрии — патрон один, оснастка разная.

Поэтому исполнение «С» берут в мелкосерийное и серийное производство, где номенклатура меняется, а переналадка стоит времени.

Нужна расточка под конкретную деталь?

Калёные кулачки из комплекта расточить резцом нельзя — это плата за износостойкость. Если задача требует посадки точно по детали и биения ниже паспортного, к этому же патрону берут сырые сборные кулачки: их растачивают прямо на станке, в собранном патроне, под конкретный диаметр. Достижимая точность после такой расточки ограничена уже геометрией станка, а не патроном.

• Кулачки сырые сборные к патрону токарному 400 мм, 3-кул. OTTIMO — подходят к этому патрону

Рабочая схема — калёные кулачки для повседневной номенклатуры, комплект сырых под ответственную партию.

На планшайбу или на конус — что выбрать

Это главная развилка при покупке патрона: ошибка здесь означает, что патрон просто не встанет на станок.

Крепление через переходной фланец (планшайбу)

Патрон крепится не напрямую к шпинделю, а через промежуточную плиту. Плита протачивается под конкретный конец шпинделя, патрон садится на её поясок и стягивается болтами.

• Плюс: подходит практически к любому станку — меняется фланец, а не патрон.
• Плюс: при смене станка патрон остаётся, нужен только новый фланец.
• Минус: фланец нужно заказать и проточить отдельно.
• Минус: вылет больше, жёсткость чуть ниже конусного.

Крепление на короткий конус (C4, C5, C6, C8, C11)

Патрон садится прямо на конус шпинделя, посадочное место выполнено в корпусе.

• Плюс: не требует изготовления и проточки фланца.
• Плюс: меньше вылет, выше жёсткость и точность.
• Минус: жёстко привязан к условному размеру конуса вашего шпинделя.

Критерий выбора: определите тип конца шпинделя станка. Если это короткий конус известного условного размера — предпочтительнее конусное исполнение: выше жёсткость, не нужен фланец. Если станок редкий, конец шпинделя нестандартный или патрон планируется использовать на нескольких станках — исполнение на планшайбу. Данное исполнение — короткий конус C11. При сомнениях сообщите модель станка, подберём исполнение.

Точностные характеристики (Ø 400 мм)

Данные паспорта изделия. Значения — предельно допустимые для нового патрона; фактические биения конкретного изделия, как правило, ниже. У исполнений со сборными кулачками контроль кольца проводится при зажатии внутренними ступенями.

Комплектация

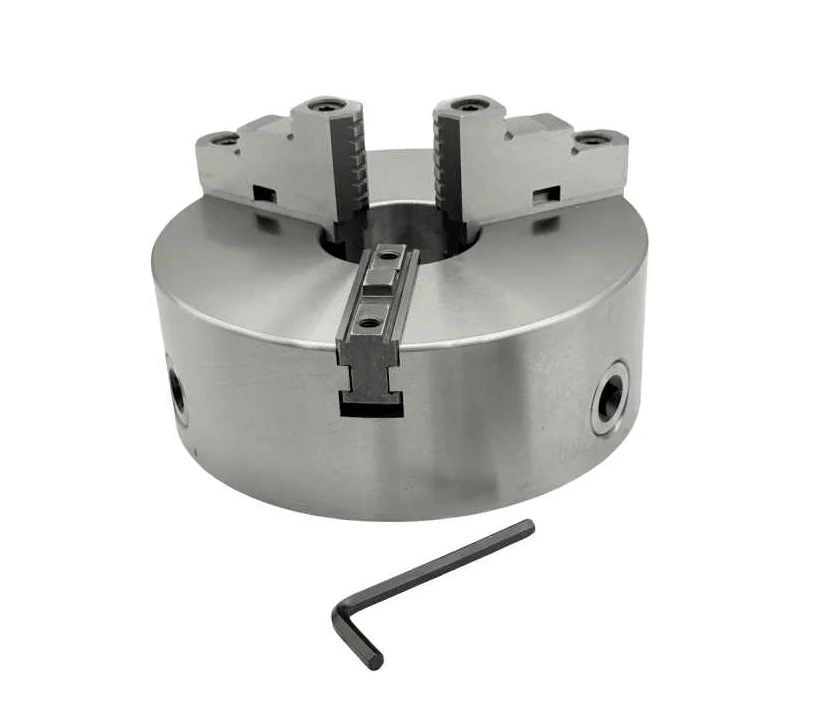

• Патрон токарный в сборе с базовыми кулачками
• Комплект калёных накладных кулачков (прямые и обратные не требуются)
• Ключ к патрону
• Комплект крепёжных элементов
• Шестигранный ключ для накладных кулачков
• Паспорт на изделие

Подбор и совместимость

Что проверить перед покупкой

• Тип и условный размер конца шпинделя — под него подбирается крепление.
• Диаметр прутка, который должен проходить насквозь: сквозное отверстие патрона 138 мм, но реальный проход ограничен ещё и отверстием шпинделя.
• Радиальный габарит: наружный диаметр 400 мм должен проходить над станиной.
• Диапазон детали: 15–210 мм прямыми, 120–400 мм обратными.

Сменные и запасные кулачки

Кулачки этого патрона имеют шаг гребёнки 11 мм, ширину 36 мм, ширину паза 13 мм. По этим размерам подбираются сменные и запасные кулачки — они должны совпасть все три, иначе кулачок не встанет в паз.

Доступные к этому патрону кулачки:

• Кулачки прямые к патрону 400 мм
• Кулачки обратные к патрону 400 мм
• Кулачки сборные (универсальные) к патрону 400 мм
• Кулачки сырые цельные к патрону 400 мм
• Кулачки сырые сборные к патрону 400 мм

Эксплуатация и обслуживание

• Перед установкой патрон расконсервировать; посадочный поясок переходного фланца обработать по месту.
• После монтажа проверить радиальное и торцевое биение индикатором на холостом ходу на малых оборотах.
• Кулачки устанавливать строго по номерам, в порядке 1–3, поворачивая спираль на 1/3 оборота между кулачками.
• Накладные кулачки затягивать равномерно; проверять затяжку перед сменой.
• Смазывать 1–2 раза в месяц, при интенсивной работе чаще. Периодически разбирать и промывать от стружки.
• Запрещается наращивать ключ трубой и применять ударную нагрузку при закреплении заготовки.
• Не работать на максимальных оборотах при зажиме на пределе диапазона.
