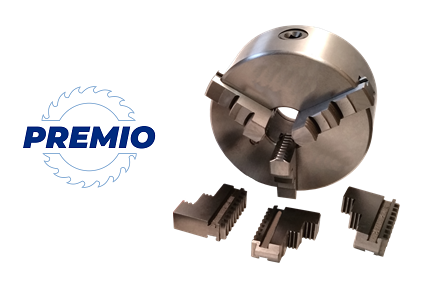

UAТокарный патрон 400 мм, 3 кулачка, модель К11-400/C11. Крепление формы C на конец шпинделя №11. Зажим прямыми кулачками 15-210 мм, обратными 120-400 мм. Сквозное отверстие 138 мм, корпус из высокопрочного чугуна.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареТокарный патрон 400 мм, трехкулачковый самоцентрирующий, модель К11-400/C11. Крепление на станок — форма C — шпильки с гайками через поворотную шайбу, конец шпинделя №11. Зажим прямыми кулачками 15–210 мм, обратными 120–400 мм. Сквозное отверстие 138 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
Назначение и область применения
Спирально-реечный патрон 400 мм — основная оснастка универсального токарного станка. Все кулачки сходятся к центру одновременно от одного ключа, поэтому круглый пруток, трубу или предварительно обработанную деталь ставят без выверки.
Прямыми кулачками берут заготовку 15–210 мм за наружную поверхность, в распор — деталь 120–400 мм изнутри, обратными кулачками — 120–400 мм. Перестановка кулачков с прямых на обратные занимает несколько минут и не требует разборки корпуса.
Практика применения
Токарный патрон — та часть станка, которая напрямую определяет соосность заготовки. Самоцентрирующий трехкулачковый зажимает круглые и шестигранные детали одним ключом, четырехкулачковый с независимыми кулачками выверяет несимметричные заготовки по индикатору. Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку.
Характеристики
Что означает обозначение К11-400/C11
К11-400/C11 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
В каталоге позиция дополнительно обозначена шифром 7100-0045П по ГОСТ 2675-80: патрон типа 2 — с креплением на фланцевый конец шпинделя под поворотную шайбу по ГОСТ 12593-72, исполнение 1 — с цельными кулачками, условный размер конца шпинделя 11. Класс точности П — повышенный. Присоединительные размеры изготовителя отличаются от таблиц стандарта, поэтому патрон является аналогом по шифру, а размеры для подбора фланца берите из характеристик выше.
Присоединительные размеры под конец шпинделя №11
Размеры конца шпинделя нормирует ГОСТ 2675-80 (таблица 3), они одинаковы у всех изготовителей — по ним и проверяется, сядет ли патрон на станок.
Предельные режимы
Значения предельные, а не рабочие. С ростом оборотов центробежная сила отжимает кулачки, и фактическое усилие падает: на 1200 об/мин от паспортных 65 кН остается заметно меньше. Рабочую частоту выбирают по режиму резания, а не по этой строке. Удлинять ключ трубой нельзя — момент выше 500 Н·м ломает спираль.
Частые вопросы
Преимущества
Сопутствующие товары
Соседние типоразмеры
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 112 мм прямыми и около 260 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза. Совпадение диаметра посадку не гарантирует — сверяйте все три размера по своему патрону.
