UAКулачки прямые к токарному патрону 315 мм, комплект 3 шт. Посадка: шаг гребенки 11 мм, ширина кулачка 36 мм, ширина паза 13 мм. Подбор по трем размерам посадки, а не по диаметру патрона.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

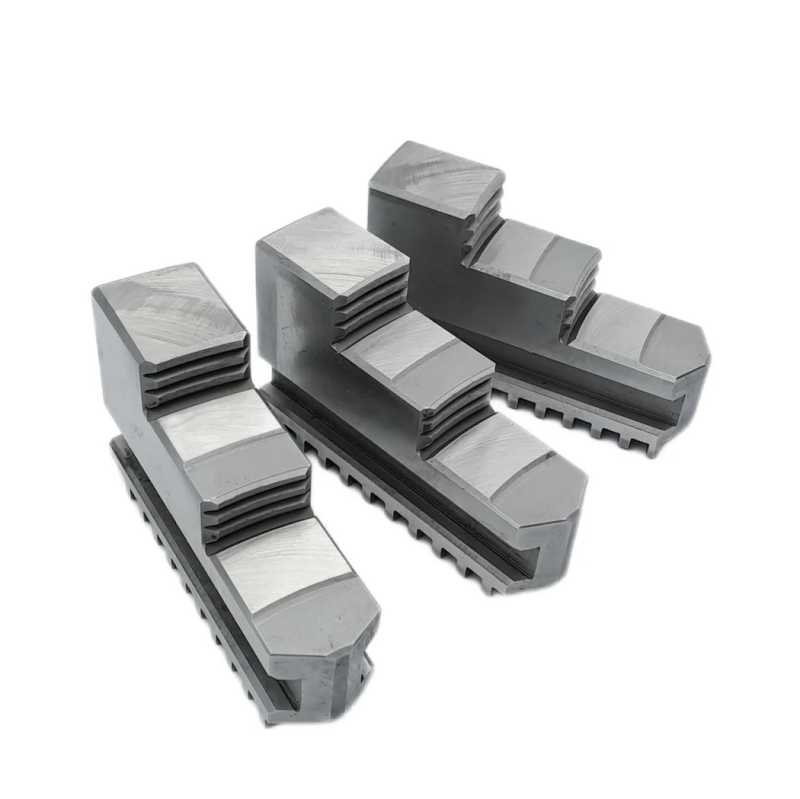

Задать вопрос о товареКулачки прямые к токарному патрону 315 мм, 3-кулачковому. Посадка: шаг гребенки 11 мм, ширина кулачка 36 мм, ширина паза 13 мм. Кулачки каленые. Комплект из 3 шт.
Совместимость и подбор
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза.
Назначение и область применения
Прямые кулачки — основное исполнение для зажима за наружную поверхность и для работы в распор по внутреннему отверстию. Ступени обращены к центру, вылет минимальный, жесткость системы выше, чем на обратных.
Кулачки — расходная часть патрона: они изнашиваются по ступеням и по гребенке раньше корпуса, и меняются комплектом. Ставить в один патрон кулачки от разных комплектов нельзя — точность самоцентрирования теряется.
Практика применения
Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса. Сырые кулачки растачивают по месту под конкретную деталь — так получают соосность лучше паспортной.
Характеристики
Тип и размеры — по ГОСТ 2675-80, 1654-86 (Патроны самоцентрирующие трехкулачковые. Основные размеры / Патроны токарные общего назначения. Общие технические условия).
Тексты стандартов: ГОСТ 2675-80, ГОСТ 1654-86.
Какой диапазон зажима дает этот комплект
В патроне 315 мм этот комплект работает в диапазоне 10–140 мм. Середина хода приходится на 75 мм — на этом диаметре кулачок опирается на полную длину гребенки, и усилие зажима максимально. У краев диапазона в зацеплении остается часть зубьев, поэтому зажим там слабее.
Второй комплект того же патрона перекрывает 100–315 мм, а работа в распор по внутреннему отверстию — 95–315 мм. Три режима вместе закрывают весь ряд от 10 до 315 мм.
Патроны каталога с такой посадкой
Совпадение проверено по трем размерам посадки, а не по диаметру: в наличии 9 патрон(ов) 315 мм этой группы — К11-315, К11-315/C6, К11-315/C8, К11-315/D11, К11-315/D8, К11-315C, К11-315C/C6, К11-315C/C8, К21-315C (PREMIO).
Частые вопросы
Преимущества
Соседние типоразмеры
Другие позиции раздела — в каталоге Кулачки к токарным патронам.
Как подобрать. Снимите один кулачок со своего патрона и замерьте три размера: шаг гребенки по вершинам зубьев, ширину кулачка и ширину направляющего паза. Совпасть должны все три; диаметр патрона и надпись на корпусе для подбора не годятся.
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза. Совпадение диаметра посадку не гарантирует — сверяйте все три размера по своему патрону.
