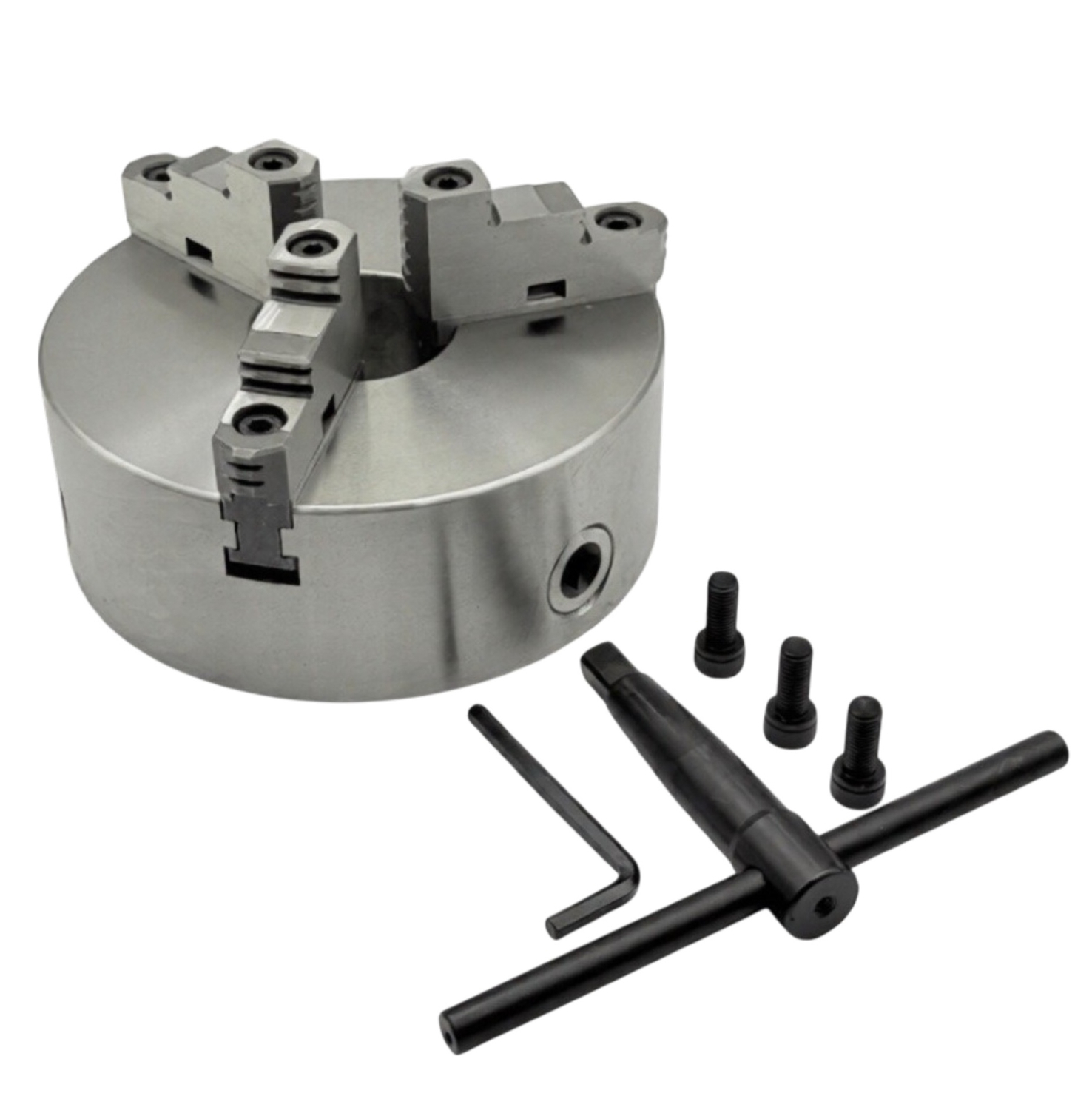

Токарный патрон 400 мм, 3 кулачка, модель К11-400C. Цилиндрический поясок, установка через переходной фланец. Зажим прямыми кулачками 15-210 мм, обратными 120-400 мм. Сквозное отверстие 138 мм, корпус из высокопрочного чугуна.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.

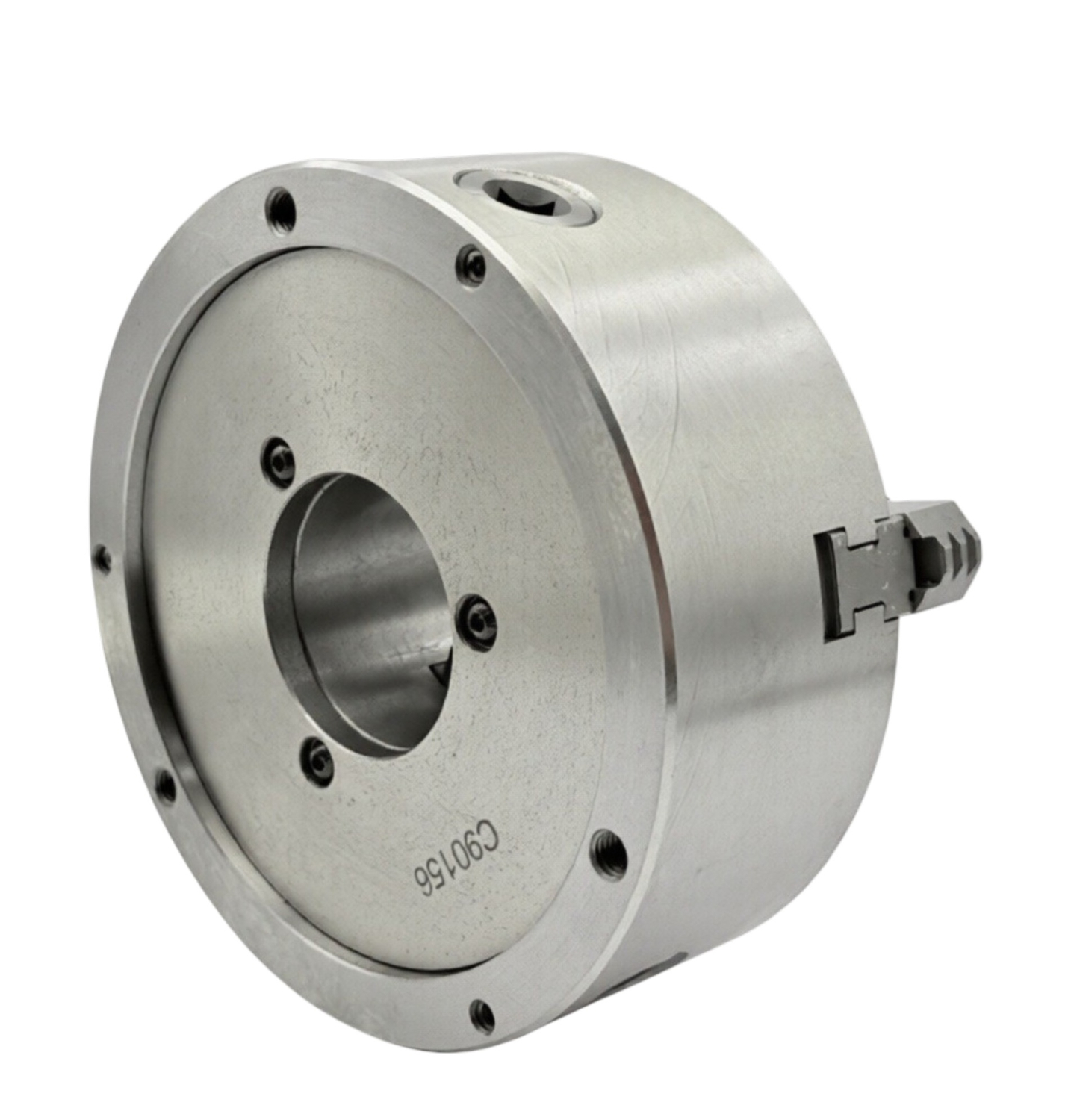

Токарный патрон 400 мм, трехкулачковый самоцентрирующий, модель К11-400C. Крепление на станок — цилиндрический центрирующий поясок, установка через переходной фланец. Зажим прямыми кулачками 15–210 мм, обратными 120–400 мм. Сквозное отверстие 138 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
Назначение и область применения
Спирально-реечный патрон 400 мм — основная оснастка универсального токарного станка. Все кулачки сходятся к центру одновременно от одного ключа, поэтому круглый пруток, трубу или предварительно обработанную деталь ставят без выверки.
Прямыми кулачками берут заготовку 15–210 мм за наружную поверхность, в распор — деталь 120–400 мм изнутри, обратными кулачками — 120–400 мм. Перестановка кулачков с прямых на обратные занимает несколько минут и не требует разборки корпуса.
Практика применения
Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку. Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном.
Характеристики
Что означает обозначение К11-400C
К11-400C — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
В каталоге позиция дополнительно обозначена шифром 7100-0016 по ГОСТ 2675-80: патрон типа 1 — с цилиндрическим центрирующим пояском, через промежуточный фланец по ГОСТ 3889-80, исполнение 2 — с сборными кулачками. Присоединительные размеры изготовителя отличаются от таблиц стандарта, поэтому патрон является аналогом по шифру, а размеры для подбора фланца берите из характеристик выше.
Предельные режимы
Значения предельные, а не рабочие. С ростом оборотов центробежная сила отжимает кулачки, и фактическое усилие падает: на 1200 об/мин от паспортных 65 кН остается заметно меньше. Рабочую частоту выбирают по режиму резания, а не по этой строке. Удлинять ключ трубой нельзя — момент выше 500 Н·м ломает спираль.
Частые вопросы
Преимущества
Сопутствующие товары
Соседние типоразмеры
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 112 мм прямыми и около 260 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Сборные (универсальные) кулачки ставятся только на патроны своей серии — с посадкой под сборные кулачки (исполнение С). На патрон под цельные кулачки они не встанут, даже если диаметр совпадает.
