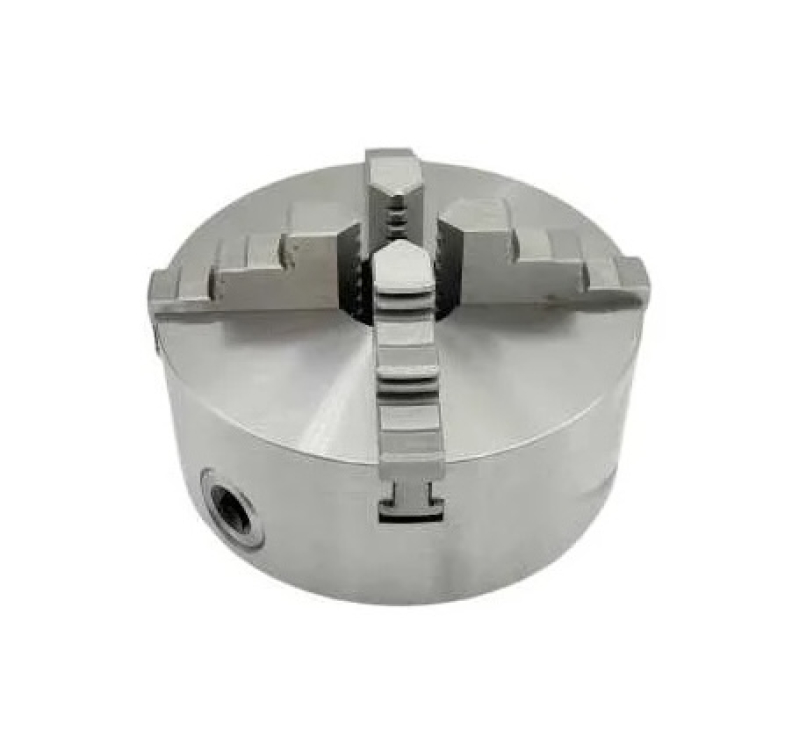

Токарний патрон 325 мм 4-х кулачковий К12-325 PREMIO

Ключові параметри

Повні технічні характеристики

Навіщо чотири кулачки із самоцентруванням

Це компроміс між трикулачковим і патроном із незалежним затиском: самоцентрування залишається, але точок опори стає чотири.

• Квадрат і прямокутний профіль — трикулачковий їх не тримає взагалі, тут заготовка сідає за гранями без вивірки.
• Тонкостінні деталі — зусилля розподілене на чотири точки, деталь менше овалізується.
• Кругла заготовка — затискається так само, як у трикулачковому, переналагодження не потрібне.
• Швидкість проти К72 — там кожен кулачок виставляють індикатором, тут достатньо повернути ключ.

Обмеження: несиметричну чи ексцентричну деталь такий патрон не візьме — для цього потрібен К72 з незалежним переміщенням.

На планшайбу чи на конус — що обрати

Це головна розвилка під час купівлі патрона: помилка тут означає, що патрон просто не стане на верстат.

Кріплення через перехідний фланець (планшайбу)

Патрон кріпиться не напряму до шпинделя, а через проміжну плиту. Плита проточується під конкретний кінець шпинделя, патрон сідає на її поясок та стягується болтами.

• Плюс: підходить практично до будь-якого верстата — міняється фланець, а не патрон.
• Плюс: під час зміни верстата патрон залишається, потрібен лише новий фланець.
• Мінус: фланець потрібно замовити та проточити окремо.
• Мінус: виліт більший, жорсткість трохи нижча за конусне.

Кріплення на короткий конус (C4, C5, C6, C8, C11)

Патрон сідає прямо на конус шпинделя, посадкове місце виконане в корпусі.

• Плюс: не потребує виготовлення та проточування фланця.
• Плюс: менший виліт, вища жорсткість і точність.
• Мінус: жорстко прив'язаний до умовного розміру конуса вашого шпинделя.

Критерій вибору: визначте тип кінця шпинделя верстата. Якщо це короткий конус відомого умовного розміру — переважніше конусне виконання: вища жорсткість, не потрібен фланець. Якщо верстат рідкісний, кінець шпинделя нестандартний або патрон планується використовувати на кількох верстатах — виконання на планшайбу. Це виконання — через перехідний фланець (планшайбу). За сумнівів повідомте модель верстата, підберемо виконання.

Точнісні характеристики (Ø 325 мм)

Дані паспорта виробу. Значення — гранично допустимі для нового патрона; фактичні биття конкретного виробу, як правило, нижчі.

Комплектація

• Патрон токарний у зборі з прямими кулачками
• Комплект зворотних кулачків
• Ключ до патрона
• Комплект кріпильних елементів
• Паспорт на виріб

Підбір та сумісність

Що перевірити перед купівлею

• Тип та умовний розмір кінця шпинделя — під нього підбирається кріплення.
• Діаметр прутка, що має проходити наскрізь: наскрізний отвір патрона 100 мм, але реальний прохід обмежений ще й отвором шпинделя.
• Радіальний габарит: зовнішній діаметр 325 мм має проходити над станиною.
• Діапазон деталі: 19–140 мм прямими, 110–340 мм зворотними.

Змінні та запасні кулачки

Кулачки цього патрона мають крок гребінки 11 мм, ширину 36 мм, ширину паза 13 мм. За цими розмірами підбираються змінні та запасні кулачки — вони мають збігтися всі три, інакше кулачок не стане в паз.

Експлуатація та обслуговування

• Перед встановленням патрон розконсервувати; посадковий поясок перехідного фланця обробити за місцем.
• Після монтажу перевірити радіальне та торцеве биття індикатором на холостому ходу на малих обертах.
• Кулачки встановлювати строго за номерами, у порядку 1–4, повертаючи спіраль на 1/4 оберту між кулачками.
• Змащувати 1–2 рази на місяць, за інтенсивної роботи частіше. Періодично розбирати та промивати від стружки.
• Заборонено нарощувати ключ трубою та застосовувати ударне навантаження під час закріплення заготовки.
• Не працювати на максимальних обертах за затиску на межі діапазону.
