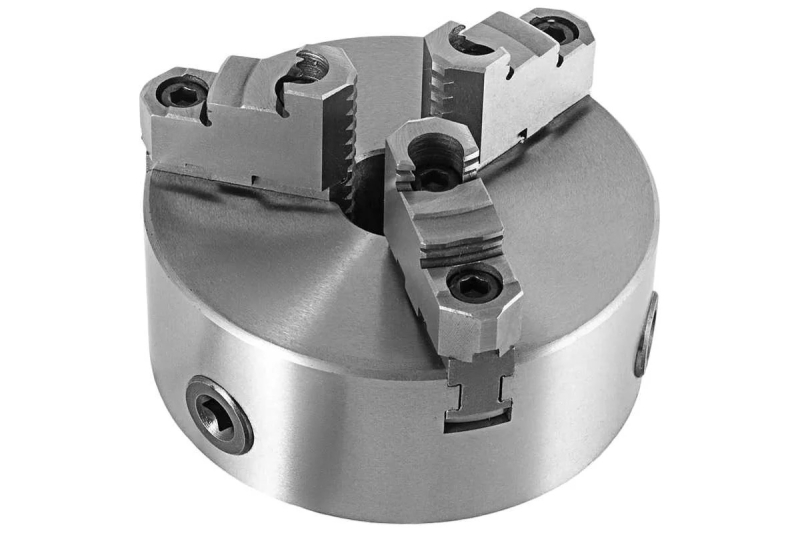

Токарний патрон 200 мм 3-х кулачковий 7100-0008 (К11-200C) зі збірними (універсальними) кулачками PREMIO

*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку

14501 ₴-2417₴ 12084 ₴

На складі: 1шт.

Код товару: SP-55122

В наявності

Доставка

Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.

При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.

Вартість доставки оплачує покупець згідно з тарифами перевізника.

Оплата

Оплата у «Сплав Харків» – усі розрахунки у гривнях.

Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).

Юрособи та ФОП: для виписки рахунку-фактури вкажіть ваш код ЄДРПОУ
Фізособи: оплата рахунку в будь-якому банку або відділенні.

Готівковий розрахунок

Переказ на картку підприємства – реквізити видасть менеджер після підтвердження наявності товару.
Оплата при отриманні у відділенні Нової Пошти (доставка грошей – за рахунок отримувача).

Мінімальна сума замовлення 300 грн.

PREMIO Новий SP-55122

Токарний патрон 200 мм, трикулачковий самоцентрувальний, модель К11-200C. Кріплення на верстат — циліндричний центрувальний поясок, встановлення через перехідний фланець. Затиск прямими кулачками 4–85 мм, зворотними 65–200 мм. Наскрізний отвір 65 мм.

Сумісність і добір

Патрон добирають за кінцем шпинделя верстата і за діаметром заготовки. У цієї моделі циліндричний поясок, найбільший діаметр у зворотних кулачках 200 мм.

Кріплення на верстат: циліндричний центрувальний поясок, встановлення через перехідний фланець
Центрувальний поясок: діаметр 165 мм, посадка H7, потрібен перехідний фланець
Діаметр наскрізного отвору: 65 мм
Діапазон затиску прямими кулачками: 4–85 мм
Діапазон затиску врозпір: 65–200 мм
Діапазон затиску зворотними кулачками: 65–200 мм
Посадка змінних кулачків: крок гребінки 8 мм, ширина 22 мм, ширина паза 10 мм

Призначення та сфера застосування

Спірально-рейковий патрон 200 мм — основне оснащення універсального токарного верстата. Усі кулачки сходяться до центру одночасно від одного ключа, тому круглий пруток, трубу або попередньо оброблену деталь ставлять без вивіряння.

Прямими кулачками беруть заготовку 4–85 мм за зовнішню поверхню, врозпір — деталь 65–200 мм зсередини, зворотними кулачками — 65–200 мм. Перестановка кулачків із прямих на зворотні займає кілька хвилин і не потребує розбирання корпусу.

Характеристики

Тип: трикулачковий самоцентрувальний
Зовнішній діаметр: 200 мм
Кількість кулачків: 3
Діаметр центрувального пояска D₁: 165 мм
Діаметр розташування кріпильних отворів D₂: 180 мм
Діаметр наскрізного отвору D₃: 65 мм
Висота корпусу H: 75 мм
Кріпильні отвори: 3×M10
Максимальне зусилля затиску: 37 кН
Гранична частота обертання: 2500 об/хв
Максимальний момент на ключі: 250 Н·м
Радіальне биття: 0,04 мм
Торцеве биття: 0,04 мм
Стандарт виробника: GB/T 23291-2009
Матеріал корпусу: високоміцний чавун (QT)
Тип кулачків: збірні традиційного типу
Виробник: PREMIO
Стан: новий

Що означає позначення К11-200C

К11-200C — це запис виробника, у якому закладено типорозмір, тип кулачків і спосіб кріплення на верстат.

К11: серія патрона: трикулачковий самоцентрувальний
200: зовнішній діаметр корпусу в міліметрах
C: тип кулачків — збірні традиційного типу

У каталозі позиція додатково позначена шифром 7100-0008 за ГОСТ 2675-80: патрон типу 1 — з циліндричним центрувальним пояском, через проміжний фланець за ГОСТ 3889-80, виконання 2 — із збірними кулачками. Приєднувальні розміри виробника відрізняються від таблиць стандарту, тому патрон є аналогом за шифром, а розміри для добору фланця беріть із характеристик вище.

Граничні режими

Параметр	Корпус QT (чавун)	Корпус G (сталь)
Максимальне зусилля затиску	37 кН	37 кН
Гранична частота обертання	2500 об/хв	3000 об/хв
Максимальний момент на ключі	250 Н·м	250 Н·м

Значення граничні, а не робочі. Зі зростанням обертів відцентрова сила відтискає кулачки, і фактичне зусилля падає: на 2500 об/хв від паспортних 37 кН залишається помітно менше. Робочу частоту обирають за режимом різання, а не за цим рядком. Подовжувати ключ трубою не можна — момент вищий за 250 Н·м ламає спіраль.

Часті питання

Що потрібно, щоб поставити патрон на верстат?: Перехідний фланець під кінець шпинделя вашого верстата. З боку патрона фланець розточують під поясок 165 мм із посадкою H7 і свердлять отвори за діаметром 180 мм. Биття фланця після встановлення не повинно перевищувати 0,005 мм.
Чи вистачить діапазону під мою деталь?: Прямими кулачками 4–85 мм, зворотними 65–200 мм. Затискати біля самого краю ходу не варто: кулачок спирається на неповну довжину гребінки і зусилля падає.
Чи підійдуть кулачки від іншого патрона того самого діаметра?: Лише за збігу трьох розмірів: кроку гребінки, ширини кулачка і ширини паза. У патронів одного діаметра різних виробників ці розміри розходяться, тому звіряйте за своїм патроном, а не за написом на корпусі.
Чи можна відновити точність зношеного патрона?: Радіальне биття за паспортом — 0,04 мм. Якщо биття зросло, спершу промивають корпус і спіраль від стружки та змащують через прес-мастельницю: забруднення дає основну частину похибки. Розточування сирих кулачків за місцем повертає співвісність під конкретну деталь.

Переваги

✓Одночасний хід усіх кулачків від одного ключа — установлення круглої заготовки без вивіряння
✓Перестановка кулачків розширює діапазон із 4–85 мм до 65–200 мм
✓Наскрізний отвір 65 мм — пруток проходить крізь шпиндель
✓Корпус із високоміцного чавуну QT гасить вібрацію краще за сталевий за рівної маси
✓Паспортне зусилля затиску 37 кН за моменту на ключі 250 Н·м
✓Кулачки та ключ — витратні частини, продаються окремо і міняються без розбирання корпусу

Супутні товари

Кулачки зворотні до патрону токарного d 200 3-х кул. крок 8 мм, ширина 22 мм, паз 10 мм PREMIO: змінні кулачки на цей діаметр
Кулачки прямі до токарного патрону d 200 3-х кул. крок 8 мм, ширина 22 мм, паз 10 мм PREMIO: змінні кулачки на цей діаметр
Кулачки сирі цільні до патрону токарного 200 3-х кул. крок 8 мм, ширина 22 мм, паз 10 мм OTTIMO: змінні кулачки на цей діаметр
Ключ до токарного патрона ф 200 мм (S = 12 мм): ключ із квадратом 12 мм

Сусідні типорозміри

Токарний патрон 160 мм 3-х кул. 7100-0005П (К11-160, повна комплектація) PREMIO: найближчий менший типорозмір
Токарний патрон 250 мм 3-х кул. 7100-0009П (К11-250, повна комплектація) PREMIO: найближчий більший типорозмір
Токарний патрон 200 мм 3-х кул. 7100-0007П (К11-200, повна комплектація) PREMIO: той самий діаметр, інше кріплення або кулачки

Інші позиції розділу — у каталозі Патрони токарні.

Як дібрати. Спершу кінець шпинделя: форма кріплення і номер мають збігтися з паспортом верстата, інакше потрібен перехідний фланець. Потім діаметр деталі — він має потрапляти в середину ходу кулачків, а не в край. Для цього патрона робоча середина — близько 44 мм прямими і близько 132 мм зворотними. Третім пунктом — наскрізний отвір: пруток має проходити і крізь патрон, і крізь шпиндель верстата.
