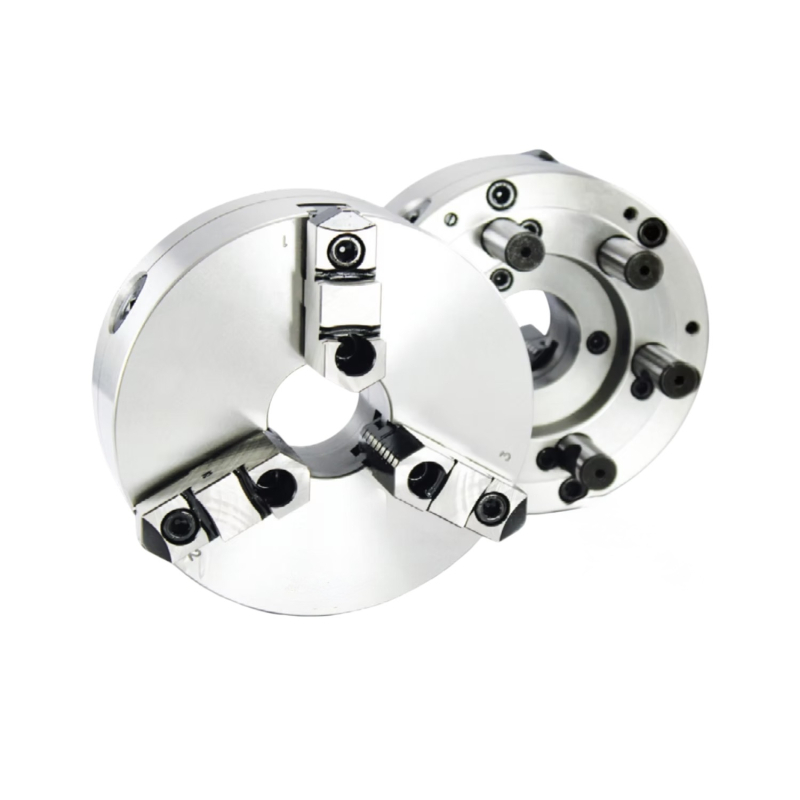

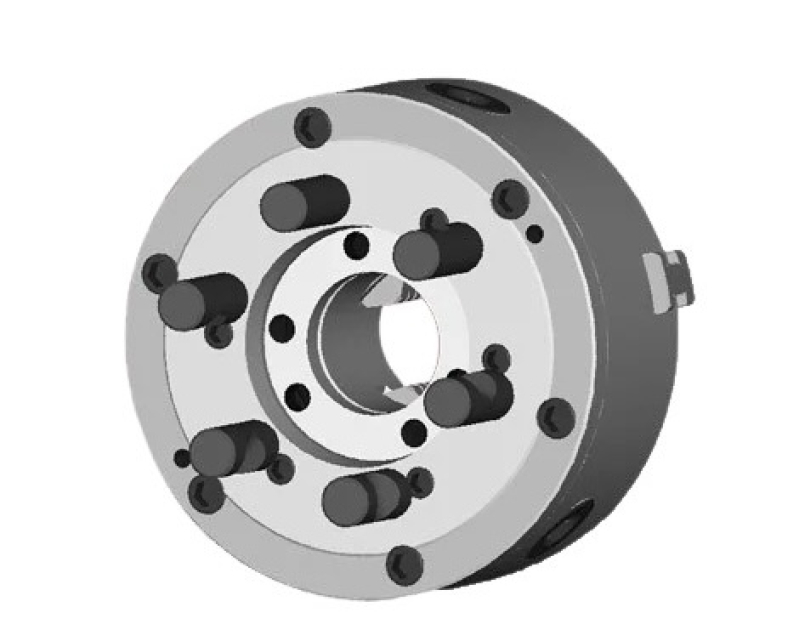

Токарный патрон 250 мм, трехкулачковый самоцентрирующий, модель К11-250/D8. Крепление на станок — форма D — camlock, шпильки с эксцентриковыми зажимами, конец шпинделя №8. Зажим прямыми кулачками 6–110 мм, обратными 90–250 мм. Сквозное отверстие 80 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
- Крепление на станок
- форма D — camlock, шпильки с эксцентриковыми зажимами, конец шпинделя №8
- Посадочный конус шпинделя
- условный размер №8, диаметр конуса 139,719 мм
- Диаметр сквозного отверстия
- 80 мм
- Диапазон зажима прямыми кулачками
- 6–110 мм
- Диапазон зажима в распор
- 80–250 мм
- Диапазон зажима обратными кулачками
- 90–250 мм
- Посадка сменных кулачков
- в каталоге на этот диаметр встречаются варианты шаг/ширина/паз 10/28/12, 9/28/12, 10/27/10 мм — сверьте по своему патрону
Назначение и область применения
Спирально-реечный патрон 250 мм — основная оснастка универсального токарного станка. Все кулачки сходятся к центру одновременно от одного ключа, поэтому круглый пруток, трубу или предварительно обработанную деталь ставят без выверки.
Прямыми кулачками берут заготовку 6–110 мм за наружную поверхность, в распор — деталь 80–250 мм изнутри, обратными кулачками — 90–250 мм. Перестановка кулачков с прямых на обратные занимает несколько минут и не требует разборки корпуса.
Практика применения
Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку. Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном.
Характеристики
- Тип
- трехкулачковый самоцентрирующий
- Наружный диаметр
- 250 мм
- Число кулачков
- 3

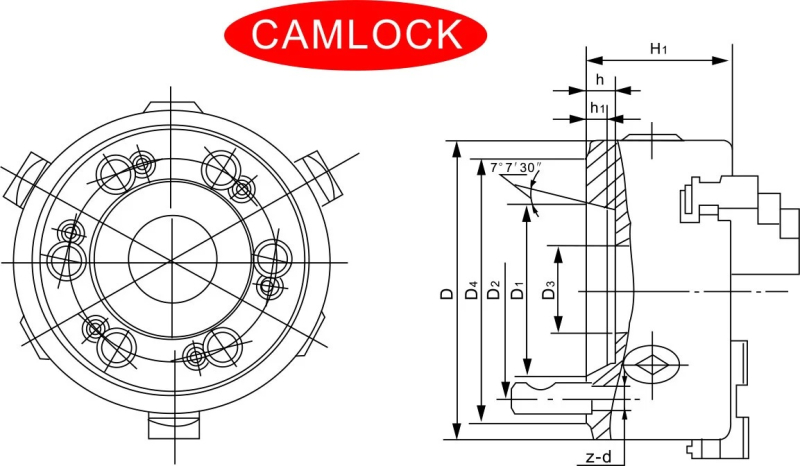

- Диаметр центрирующего пояска D₁
- 206 мм
- Диаметр расположения крепежных отверстий D₂
- 226 мм
- Диаметр сквозного отверстия D₃
- 80 мм
- Высота корпуса H
- 80 мм
- Крепежные отверстия
- 3×M12
- Максимальное усилие зажима
- 46 кН
- Предельная частота вращения
- 2000 об/мин
- Максимальный момент на ключе
- 320 Н·м
- Радиальное биение
- 0,04 мм
- Торцевое биение
- 0,04 мм
- Стандарт изготовителя
- GB/T 23291-2009
- Материал корпуса
- высокопрочный чугун (QT)
- Тип кулачков
- цельные, комплект прямых и обратных
- Производитель
- PREMIO
- Состояние
- новый
Тип и размеры — по ГОСТ 2675-80, 1654-86 (Патроны самоцентрирующие трехкулачковые. Основные размеры / Патроны токарные общего назначения. Общие технические условия).
Тексты стандартов: ГОСТ 2675-80, ГОСТ 1654-86.
Что означает обозначение К11-250/D8
К11-250/D8 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
- К11
- серия патрона: трехкулачковый самоцентрирующий
- 250
- наружный диаметр корпуса в миллиметрах
- D
- форма крепления к шпинделю: форма D — camlock, шпильки с эксцентриковыми зажимами
- 8
- условный размер конца шпинделя, диаметр посадочного конуса 139,719 мм

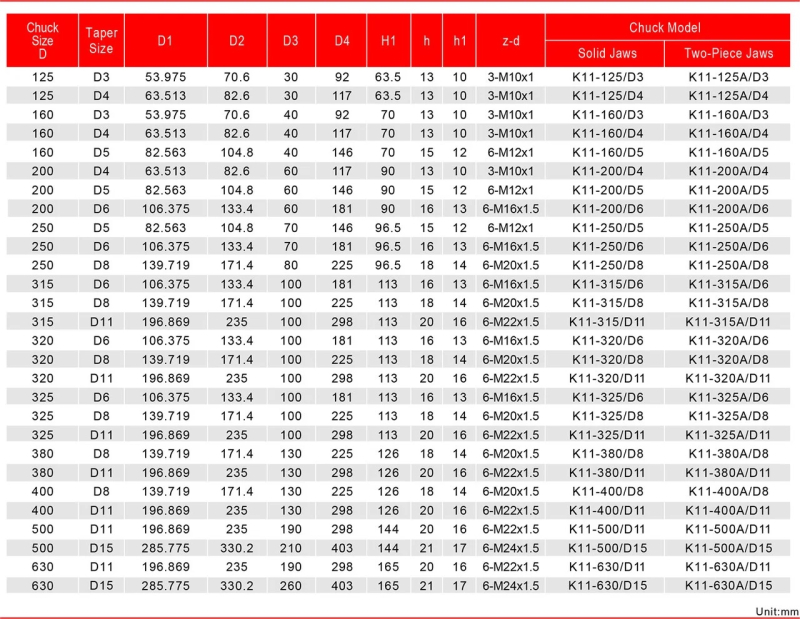

Присоединительные размеры под конец шпинделя №8
Размеры конца шпинделя нормирует ГОСТ 2675-80 (таблица 3), они одинаковы у всех изготовителей — по ним и проверяется, сядет ли патрон на станок.
- Диаметр посадочного конуса D₇
- 139,719 мм (+0,004/-0,008)
- Диаметр центрирующего пояска D₁₀
- 171,4 мм
- Диаметр расположения отверстий D₁₁
- 210 мм
- Отверстия под шпильки camlock
- 6 × Ø18 мм
- Глубина зацепления l₂
- 8 мм
- Диаметр под поворотную шайбу d₂
- 24,2 мм
Предельные режимы
- Параметр
- Корпус QT (чугун) / Корпус G (сталь)
- Максимальное усилие зажима
- 46 кН / 46 кН
- Предельная частота вращения
- 2000 об/мин / 2400 об/мин
- Максимальный момент на ключе
- 320 Н·м / 320 Н·м
Значения предельные, а не рабочие. С ростом оборотов центробежная сила отжимает кулачки, и фактическое усилие падает: на 2000 об/мин от паспортных 46 кН остается заметно меньше. Рабочую частоту выбирают по режиму резания, а не по этой строке. Удлинять ключ трубой нельзя — момент выше 320 Н·м ломает спираль.
Частые вопросы
- Встанет ли патрон на мой станок?
- Конец шпинделя должен быть №8 той же формы (D). Проверяется по паспорту станка или замером диаметра посадочного конуса — он равен 139,719 мм. При другом конце шпинделя нужен переходной фланец.
- Хватит ли диапазона под мою деталь?
- Прямыми кулачками 6–110 мм, обратными 90–250 мм. Зажимать у самого края хода не следует: кулачок опирается на неполную длину гребенки и усилие падает.
- Подойдут ли кулачки от другого патрона того же диаметра?
- Только при совпадении трех размеров: шага гребенки, ширины кулачка и ширины паза. У патронов одного диаметра разных изготовителей эти размеры расходятся, поэтому сверяйте по своему патрону, а не по надписи на корпусе.
- Можно ли восстановить точность изношенного патрона?
- Радиальное биение по паспорту — 0,04 мм. Если биение выросло, сначала промывают корпус и спираль от стружки и смазывают через пресс-масленку: загрязнение дает основную часть погрешности. Расточка сырых кулачков по месту возвращает соосность под конкретную деталь.
Преимущества
- ✓ Одновременный ход всех кулачков от одного ключа — установка круглой заготовки без выверки
- ✓ Перестановка кулачков расширяет диапазон с 6–110 мм до 90–250 мм
- ✓ Сквозное отверстие 80 мм — пруток проходит через шпиндель
- ✓ Корпус из высокопрочного чугуна QT гасит вибрацию лучше стального при равной массе
- ✓ Паспортное усилие зажима 46 кН при моменте на ключе 320 Н·м
- ✓ Кулачки и ключ — расходные части, продаются отдельно и меняются без разборки корпуса
Соседние типоразмеры
- Патрон токарный ф200 3-х кул. 7100-0007П (К11-200, полная комплектация) PREMIO
- ближайший меньший типоразмер
- Патрон токарный ф315 3-х кул. 7100-0011П (К11-315, полная комплектация) PREMIO
- ближайший больший типоразмер
- Патрон токарный ф250 3-х кул. 7100-0009П (К11-250, полная комплектация) PREMIO
- тот же диаметр, другое крепление или кулачки
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 58 мм прямыми и около 170 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза. Совпадение диаметра посадку не гарантирует — сверяйте все три размера по своему патрону.
