Тиски станочные ГОСТ 16518-96 — машинные, поворотные, с трубными губками · 75 поз.

Станочные тиски — прецизионное зажимное приспособление для установки и надежного закрепления заготовок на рабочем столе металлорежущего станка: фрезерного, сверлильного, расточного или плоскошлифовального. В отличие от слесарных тисков для ручных операций, станочные работают в условиях… Подробнее

Сортировка

Наименование	Размер	Стандарт	Материал	Квалитет	Склад	Наличие	Цена
Тиски лекальные прецизионные L губок 125 мм, серия QGG125 OTTIMO Артикул: Артикул: · 2 шт · Харьков-1 12413 ₴	—	—	—	—	Харьков-1	2 шт	12413 ₴ В корзину✓ В корзине
Тиски лекальные прецизионные L губок 125 мм, серия QGG125A OTTIMO Артикул: Артикул: · 2 шт · Харьков-1 14707 ₴	—	—	—	—	Харьков-1	2 шт	14707 ₴ В корзину✓ В корзине
Тиски станочные глобусные поворотные L губок 100 мм, серия QHK100 OTTIMO Артикул: Артикул: · 13 шт · Харьков-1, Полтава-1 5588 ₴	—	—	—	—	Харьков-1Полтава-1	13 шт	5588 ₴ В корзину✓ В корзине
Тиски станочные глобусные поворотные L губок 125 мм, серия QHK125 OTTIMO Артикул: Артикул: · 11 шт · Харьков-1, Полтава-1 8160 ₴	—	—	—	—	Харьков-1Полтава-1	11 шт	8160 ₴ В корзину✓ В корзине
Тиски станочные глобусные поворотные L губок 125 мм, серия QHK-L125 (раскрытие 140 мм) OTTIMO Артикул: Артикул: · 1 шт · Полтава-1 8160 ₴	—	—	—	—	Полтава-1	1 шт	8160 ₴ В корзину✓ В корзине
Тиски станочные глобусные поворотные L губок 160 мм, серия QHK160 OTTIMO Артикул: Артикул: · 7 шт · Харьков-1 11329 ₴	—	—	—	—	Харьков-1	7 шт	11329 ₴ В корзину✓ В корзине
Тиски станочные глобусные поворотные L губок 160 мм, серия QHK160 Артикул: Артикул: · 1 шт · Харьков-1 11329 ₴	—	—	—	—	Харьков-1	1 шт	11329 ₴ В корзину✓ В корзине
Тиски станочные глобусные трехповоротные L губок 100 мм, серия QW100 OTTIMO Артикул: Артикул: · 1 шт · Харьков-1 15249 ₴	—	—	—	—	Харьков-1	1 шт	15249 ₴ В корзину✓ В корзине
Тиски станочные двузажимные с угловой блокировкой L губок 160 мм, серия Q93-160 OTTIMO Артикул: Артикул: · 4 шт · Полтава-1 13859 ₴	—	—	—	—	Полтава-1	4 шт	13859 ₴ В корзину✓ В корзине
Тиски станочные для зажима цилиндр. деталей L губок 100 мм Q62V100 OTTIMO Артикул: Артикул: · 6 шт · Харьков-1, Полтава-1 11107 ₴	—	—	—	—	Харьков-1Полтава-1	6 шт	11107 ₴ В корзину✓ В корзине
Тиски станочные для сверлильных станков неповоротные L губок 75 мм, серия Q19-75 (раскрытие 50 мм) OTTIMO Артикул: Артикул: · 2 шт · Харьков-1 918 ₴	—	—	—	—	Харьков-1	2 шт	918 ₴ В корзину✓ В корзине
Тиски станочные для сверлильных станков неповоротные L губок 100 мм, серия Q19-100 OTTIMO Артикул: Артикул: · 11 шт · Харьков-1, Полтава-1 987 ₴	—	—	—	—	Харьков-1Полтава-1	11 шт	987 ₴ В корзину✓ В корзине
Тиски станочные для сверлильных станков неповоротные L губок 125 мм, серия Q19-125 OTTIMO Артикул: Артикул: · 24 шт · Полтава-1, Харьков-1 1168 ₴	—	—	—	—	Полтава-1Харьков-1	24 шт	1168 ₴ В корзину✓ В корзине
Тиски станочные для сверлильных станков неповоротные L губок 150 мм, серия Q19-150 OTTIMO Артикул: Артикул: · 15 шт · Полтава-1, Харьков-1 1891 ₴	—	—	—	—	Полтава-1Харьков-1	15 шт	1891 ₴ В корзину✓ В корзине
Тиски станочные для сверлильных станков неповоротные L губок 200 мм, серия Q19-200 Артикул: Артикул: · 1 шт · Харьков-1 4351 ₴	—	—	—	—	Харьков-1	1 шт	4351 ₴ В корзину✓ В корзине
Тиски станочные для сверлильных станков неповоротные L губок 200 мм, серия Q19-200 OTTIMO Артикул: Артикул: · 2 шт · Полтава-1 3253 ₴	—	—	—	—	Полтава-1	2 шт	3253 ₴ В корзину✓ В корзине
Тиски станочные для сверлильных станков синусные L губок 100 мм, серия QKD100 Артикул: Артикул: · 2 шт · Харьков-1 3892 ₴	—	—	—	—	Харьков-1	2 шт	3892 ₴ В корзину✓ В корзине
Тиски станочные координатные с 2-мя суппортами неповоротные L губок 125мм, серия Q97-125 OTTIMO Артикул: Артикул: · 1 шт · Харьков-1 5171 ₴	—	—	—	—	Харьков-1	1 шт	5171 ₴ В корзину✓ В корзине
Тиски станочные координатные с 2-мя суппортами неповоротные L губок 150мм, серия Q97-150 OTTIMO Артикул: Артикул: · 2 шт · Харьков-1 6867 ₴	—	—	—	—	Харьков-1	2 шт	6867 ₴ В корзину✓ В корзине
Тиски станочные координатные с 2-мя суппортами неповоротные L губок 200 мм, серия Q97-200 OTTIMO Артикул: Артикул: · 2 шт · Харьков-1 8243 ₴	—	—	—	—	Харьков-1	2 шт	8243 ₴ В корзину✓ В корзине
Тиски станочные модульные прецизионные L губок 300 мм, серия GT300C OTTIMO Артикул: Артикул: · 1 шт · Харьков-1 78438 ₴	—	—	—	—	Харьков-1	1 шт	78438 ₴ В корзину✓ В корзине
Тиски станочные прецизионные неповоротные L губок 125 мм, серия QM16-125 Fixed OTTIMO Артикул: Артикул: · 9 шт · Харьков-1 5282 ₴	—	—	—	—	Харьков-1	9 шт	5282 ₴ В корзину✓ В корзине
Тиски станочные прецизионные неповоротные L губок 160 мм, серия QM16-160 Артикул: Артикул: · 4 шт · Полтава-1 9091 ₴	—	—	—	—	Полтава-1	4 шт	9091 ₴ В корзину✓ В корзине
Тиски станочные прецизионные неповоротные L губок 200 мм, серия QM16-200 Артикул: Артикул: · 1 шт · Полтава-1 14595 ₴	—	—	—	—	Полтава-1	1 шт	14595 ₴ В корзину✓ В корзине
Тиски станочные прецизионные поворотные L губок 100 мм, серия QM16-100 Swivel OTTIMO Артикул: Артикул: · 1 шт · Харьков-1 4351 ₴	—	—	—	—	Харьков-1	1 шт	4351 ₴ В корзину✓ В корзине
Тиски станочные прецизионные поворотные L губок 125 мм Артикул: Артикул: · 2 шт · Харьков-1 7159 ₴	—	—	—	—	Харьков-1	2 шт	7159 ₴ В корзину✓ В корзине
Тиски станочные прецизионные поворотные L губок 125 мм, серия QM16-125 Swivel OTTIMO Артикул: Артикул: · 1 шт · Харьков-1 6353 ₴	—	—	—	—	Харьков-1	1 шт	6353 ₴ В корзину✓ В корзине
Тиски станочные прецизионные поворотные L губок 200 мм, серия QM16-200 Swivel Артикул: Артикул: · 1 шт · Полтава-1 14595 ₴	—	—	—	—	Полтава-1	1 шт	14595 ₴ В корзину✓ В корзине
Тиски станочные прецизионные поворотные L губок 200 мм, серия QM16-200 Swivel OTTIMO Артикул: Артикул: · 2 шт · Харьков-1 12830 ₴	—	—	—	—	Харьков-1	2 шт	12830 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 80 мм, серия QH80 OTTIMO Артикул: Артикул: · 3 шт · Полтава-1 3003 ₴	—	—	—	—	Полтава-1	3 шт	3003 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 80 мм, серия QH80 OTTIMO Артикул: Артикул: · 24 шт · Харьков-1, Полтава-1 2600 ₴	—	—	—	—	Харьков-1Полтава-1	24 шт	2600 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 100 мм QH100 Артикул: Артикул: · 1 шт · Харьков-1 3378 ₴	—	—	—	—	Харьков-1	1 шт	3378 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 100 мм, серия QH100 OTTIMO Артикул: Артикул: · 3 шт · Харьков-1 3017 ₴	—	—	—	—	Харьков-1	3 шт	3017 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 160 мм QH160 Артикул: Артикул: · 3 шт · Харьков-1 8201 ₴	—	—	—	—	Харьков-1	3 шт	8201 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 200 мм QH200 Артикул: Артикул: · 2 шт · Харьков-1 13970 ₴	—	—	—	—	Харьков-1	2 шт	13970 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 200 мм, серия QH200 OTTIMO Артикул: Артикул: · 3 шт · Харьков-1, Полтава-1 10036 ₴	—	—	—	—	Харьков-1Полтава-1	3 шт	10036 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 320 мм, серия QY320 OTTIMO Артикул: Артикул: · 2 шт · Харьков-1 25257 ₴	—	—	—	—	Харьков-1	2 шт	25257 ₴ В корзину✓ В корзине
Тиски станочные с закрытым винтом поворотные L губок 400 мм, серия QY400 OTTIMO Артикул: Артикул: · 1 шт · Полтава-1 40505 ₴	—	—	—	—	Полтава-1	1 шт	40505 ₴ В корзину✓ В корзине
Тиски станочные с открытым винтом поворотные L губок 136 мм серия QB136 OTTIMO Артикул: Артикул: · 5 шт · Полтава-1 3614 ₴	—	—	—	—	Полтава-1	5 шт	3614 ₴ В корзину✓ В корзине
Тиски станочные с открытым винтом поворотные L губок 136 мм серия QB136 Артикул: Артикул: · 1 шт · Полтава-1 3614 ₴	—	—	—	—	Полтава-1	1 шт	3614 ₴ В корзину✓ В корзине

Показано 40 из 75

О разделе

Станочные тиски производятся по ГОСТ 16518-96 «Тиски станочные с ручным и механизированным приводами. Общие технические условия» (введен взамен ГОСТ 14904-80). Стандарт устанавливает типы, исполнения, основные и присоединительные размеры, усилия зажима и единую систему обозначений — это гарантирует однозначную идентификацию тисков по коду и совместимость со столами стандартных металлорежущих станков.

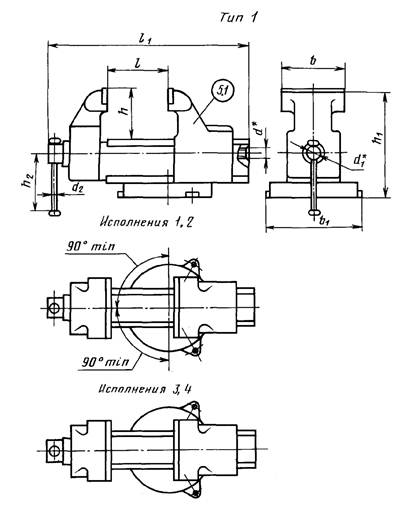

Типы станочных тисков по ГОСТ 16518-96

Стандарт классифицирует тиски по типу привода зажима:

Тип	Привод	Серия обозначений	Область применения
А	ручной (винтовой)	7200	универсальные фрезерные, сверлильные и шлифовальные работы; единичное и мелкосерийное производство
Б	пневматический	7201	серийное производство: быстрый зажим от цеховой пневмосети, стабильное усилие без участия оператора
В	гидравлический	7202	тяжелая обработка с максимальными усилиями зажима; крупносерийное производство

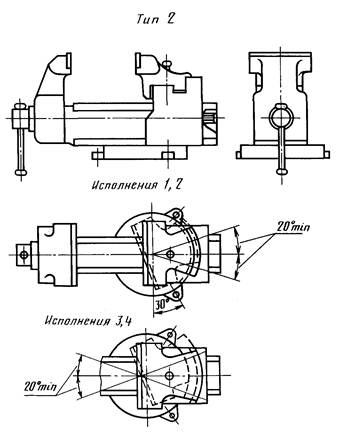

Исполнения станочных тисков

Исполнение 1 — неповоротные (типы А, Б и В). Основание жестко крепится к столу станка. Максимальная жесткость системы «стол–тиски–заготовка» — выбор для тяжелого фрезерования и чистовых операций.
Исполнение 2 — поворотные (типы А, Б и В). Основание вращается в горизонтальной плоскости с фиксацией в заданном положении — обработка заготовки под разными углами без переустановки на столе.
Исполнение 3 — поворотные с двухсторонним зажимом и усиленным креплением (тип А) и поворотные с усиленным креплением (типы Б и В). Для наиболее нагруженных операций и работы с парой заготовок.

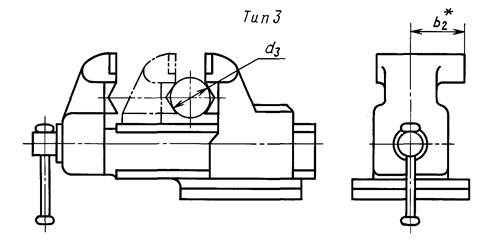

Таблицы размеров и обозначений по ГОСТ 16518-96

Обозначения в таблицах: B — ширина губок; A — наибольший ход подвижной губки (не менее); B₁ — ширина тисков; L — длина тисков; H — высота неповоротных тисков (исп. 1); H₁ — высота поворотных тисков (исп. 2 и 3); h — глубина зажима (не менее); F — усилие зажима (не менее). Размеры B₁, L, H, H₁ — рекомендуемые, «не более». Все размеры в мм, усилие в даН, масса в кг.

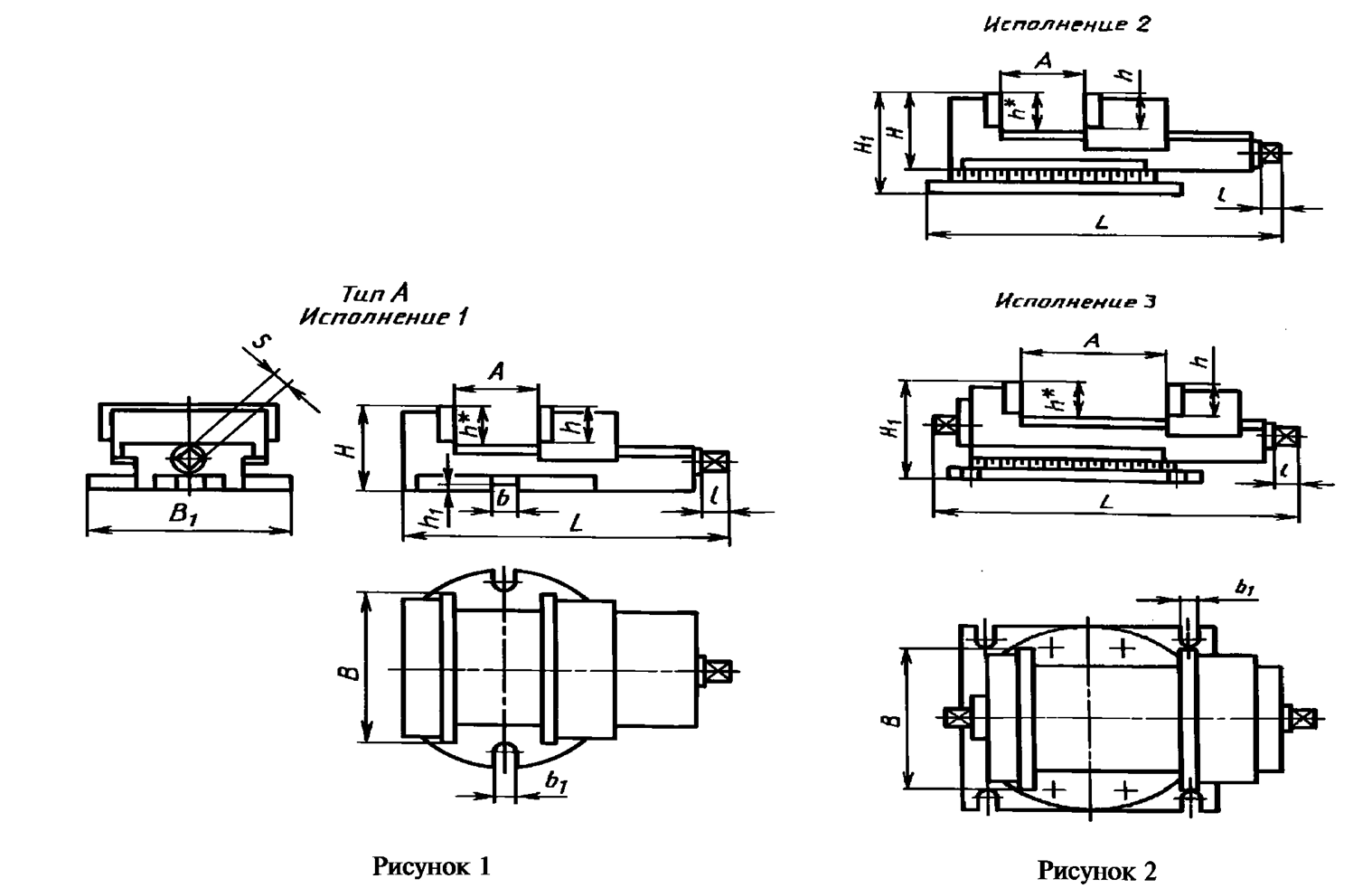

Тип А — тиски с ручным приводом (серия 7200)

B	Исп. 1	Исп. 2	Исп. 3	A	B₁	L	H	H₁	h	F, даН	Масса, кг
63	7200-0201	—	—	40	100	200	65	—	20	400	6
63	—	7200-0202	—	40	100	250	—	90	20	400	6
80	7200-0203	—	—	50	125	250	75	—	25	600	12
80	—	7200-0204	—	50	125	280	—	100	25	600	12
100	7200-0205	7200-0206	—	63	160	340	85	110	32	1000	25
100	7200-0207	7200-0208	—	80	200	400	105	135	40	2000	30
125	7200-0209	7200-0210	—	125	200	400	110	140	40	2000	32
125	—	—	7200-0211	125	200	450	110	140	40	2000	40
160	7200-0212	7200-0213	—	100	250	500	130	165	50	2500	52
160	7200-0214	7200-0215	—	200	250	500	130	165	50	2500	52
160	—	—	7200-0216	200	250	550	130	165	50	2500	60
200	7200-0217	7200-0218	—	125	320	650	155	195	63	3500	80
200	7200-0219	7200-0220	—	250	320	650	155	195	63	3500	80
200	—	—	7200-0221	250	320	650	155	195	63	3500	90
250	7200-0222	7200-0223	—	160	360	800	185	230	80	4500	120
250	7200-0224	7200-0225	—	320	360	800	200	250	80	4500	120
250	—	—	7200-0226	320	360	800	200	250	80	4500	130
320	7200-0227	7200-0228	—	400	400	900	225	275	100	5500	200
320	—	—	7200-0229	400	400	900	225	275	100	5500	200
400	7200-0230	7200-0231	—	500	500	1000	285	350	125	6500	270
400	—	—	7200-0232	500	500	1000	285	350	125	6500	290

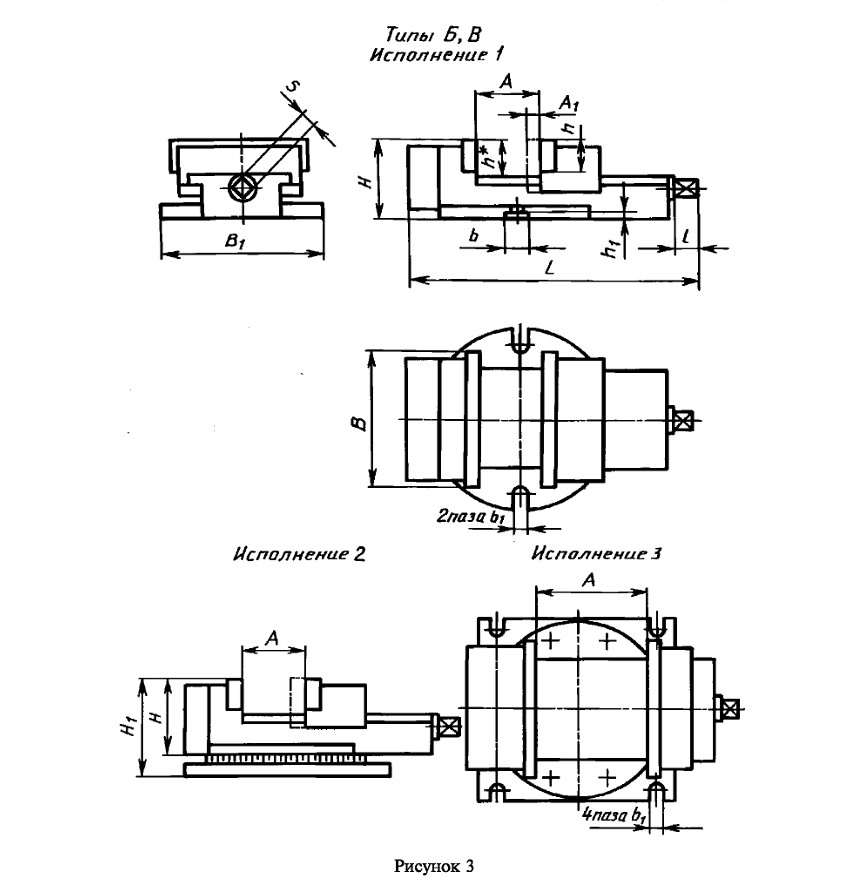

Типы Б и В — тиски с пневматическим (серия 7201) и гидравлическим (серия 7202) приводами

B	Тип Б исп. 1	Тип Б исп. 2	Тип Б исп. 3	Тип В исп. 1	Тип В исп. 2	Тип В исп. 3	A	B₁	L	H	H₁	h	F, даН	Масса, кг
125	7201-0001	7201-0002	—	7202-0001	7202-0002	—	80	200	550	105	135	40	2000	60
125	7201-0003	7201-0004	7201-0005	7202-0003	7202-0004	7202-0005	125	200	550	110	140	40	2000	60
160	7201-0006	7201-0007	—	7202-0006	7202-0007	—	100	250	650	130	165	50	2500	90
160	7201-0008	7201-0009	—	7202-0008	7202-0009	—	200	250	650	130	165	50	2500	90
160	—	—	7201-0010	—	—	7202-0010	200	250	650	130	165	50	2500	110
200	7201-0011	7201-0012	—	7202-0011	7202-0012	—	125	320	750	155	195	63	3500	130
200	7201-0013	7201-0014	7201-0015	7202-0013	7202-0014	7202-0015	250	320	750	155	195	63	3500	130
250	7201-0016	7201-0017	—	7202-0016	7202-0017	—	160	360	850	185	230	80	4500	175
250	7201-0018	7201-0019	—	7202-0018	7202-0019	—	320	360	850	200	250	80	4500	175
250	—	—	7201-0020	—	—	7202-0020	320	360	850	200	250	80	4500	180
320	7201-0021	7201-0022	7201-0023	7202-0021	7202-0022	7202-0023	400	400	950	225	275	100	5500	240
400	7201-0024	7201-0025	7201-0026	7202-0024	7202-0025	7202-0026	500	500	1000	285	350	125	6500	340

Примечания к таблицам: Прочерк означает, что данная комбинация типоразмера и исполнения стандартом не предусмотрена. Усилие зажима F для тисков типа Б указано при давлении в пневмоцилиндре 0,6 МПа, для типа В — при давлении в гидроцилиндре 5 МПа. Размеры B₁, L, H, H₁ — рекомендуемые. Присоединительные размеры (ширина шпонки b H7/b₁, размеры S, l, h₁) — см. полный текст ГОСТ 16518-96 (PDF). Пример полного обозначения при заказе: «Тиски 7200-0214 ГОСТ 16518-96» — тип А (ручной привод), исполнение 1 (неповоротные), ширина губок 160 мм, ход 200 мм.

Как правильно выбрать станочные тиски

Тип привода. Ручной (тип А) — универсальное решение для единичного и мелкосерийного производства. Пневматический (тип Б) — серийное производство с цеховой пневмосетью: зажим за секунды, стабильное усилие. Гидравлический (тип В) — максимальные усилия зажима при тяжелой обработке.
Ширина губок B — главный параметр: должна быть не меньше ширины обрабатываемой заготовки. Диапазон по стандарту — от 63 до 400 мм. Ширина губок указана в названии позиции: Тиски станочные с закрытым винтом поворотные L губок 80 мм, серия QH80 OTTIMO, Тиски станочные координатные с 2-мя суппортами неповоротные L губок 125мм, серия Q97-125 OTTIMO.
Ход подвижной губки A — определяет разброс размеров заготовок на одном рабочем месте. Обратите внимание: для многих типоразмеров стандарт предусматривает два варианта хода (например, B=160 с ходом 100 или 200 мм).
Усилие зажима F — подбирается по усилиям резания: от 400 даН у компактных ручных до 6500 даН у тисков с губками 400 мм.
Исполнение. Неповоротные (исп. 1) — максимальная жесткость для тяжелого и чистового фрезерования. Поворотные (исп. 2) — обработка под разными углами без переустановки. Исполнение 3 — усиленное крепление и (для типа А) двухсторонний зажим. В каталоге: неповоротные — Тиски станочные для сверлильных станков неповоротные L губок 100 мм, серия Q19-100 OTTIMO; поворотные — Тиски станочные прецизионные поворотные L губок 100 мм, серия QM16-100 Swivel OTTIMO, Тиски станочные глобусные поворотные L губок 100 мм, серия QHK100 OTTIMO.
Высота H/H₁ — учитывайте оставшийся вертикальный ход инструмента: поворотные тиски выше неповоротных того же типоразмера на 25–65 мм.
Совместимость с пазами стола — перед заказом уточните ширину Т-образных пазов стола вашего станка и межпазовое расстояние: посадочные шпонки тисков должны им соответствовать.

Требования ГОСТ 16518-96

Помимо размеров и усилий зажима, стандарт нормирует точность взаимного расположения рабочих поверхностей: плоскостность и параллельность губок, перпендикулярность направляющих, качество обработки опорной поверхности основания. Это обеспечивает позиционирование заготовки с точностью, достаточной для чистовых фрезерных и расточных операций. Полные технические требования — в тексте стандарта, доступном для скачивания по ссылке выше.

Не уверены, подойдут ли тиски к вашему станку? Назовите модель станка — подберем тиски по ширине Т-паза стола, высоте обработки и требуемому усилию зажима: +38 (067) 579-89-30.
