UAДиаметр зажимаемой заготовки 10–80 мм, максимальное усилие зажима, кгс 1000, ширина крепежного паза 14 мм, квадрат ходового винта 14 мм.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

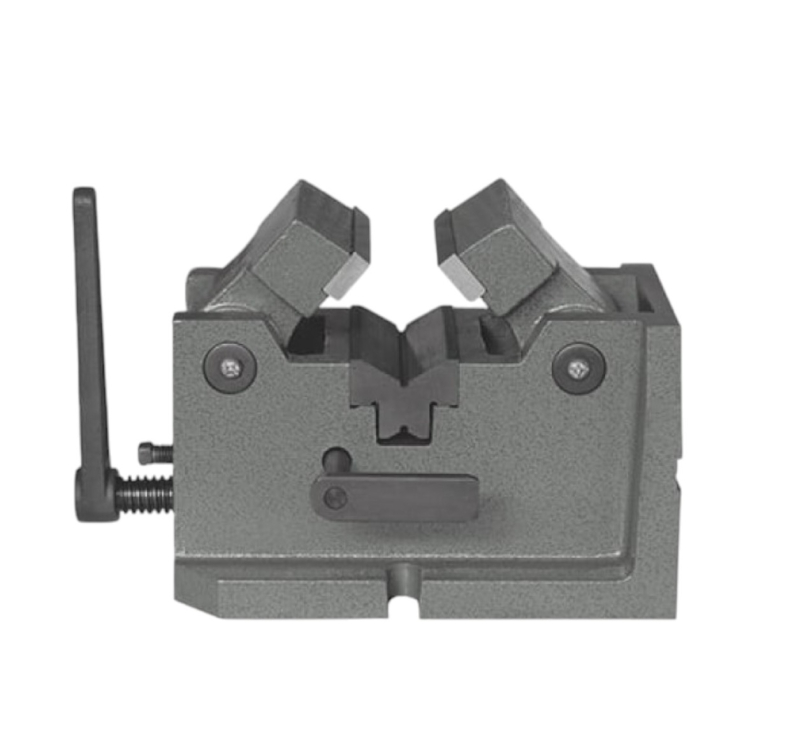

Задать вопрос о товареТиски станочные OTTIMO серии Q62V100 для зажима цилиндрических заготовок с шириной губок 100 мм — специализированная оснастка для фрезерных, строгальных, шлифовальных и сверлильных станков. Фиксируют пруток, трубы и заготовки валов диаметром от 10 до 80 мм при фрезеровании симметрично расположенных поверхностей: лысок, квадратов, шпоночных пазов.
Практика применения
Поворотное основание удобно, но добавляет податливость; для точного фрезерования его снимают и ставят корпус на стол. Сменные губки с насечкой держат заготовку жестче, гладкие закаленные — не портят обработанную поверхность.
Конструкция
Корпусные детали отлиты из высококачественного чугуна, базирующая V-образная призма отшлифована, губки закалены. Призма центрирует цилиндрическую заготовку по оси, паспортная точность базирования: осевое смещение между зажатой заготовкой и губками — не более 0,05 мм. Применяются в единичном, мелко- и среднесерийном производстве.
Технические характеристики
Стандарты и комплектация
При зажиме заготовки не применяйте ударные нагрузки на рукоятку и не удлиняйте ее трубой: это ломает ходовой винт и снижает точность тисков. Осевой люфт винта устраняется регулировочным винтом в подвижной губке, смазка винтовой пары — раз в смену с очисткой от стружки.
Ближайший отечественный стандарт — по ГОСТ 16518-96 (Тиски станочные с ручным и механизированным приводами. Общие технические условия).
Тексты стандартов: ГОСТ 16518-96.
Сопутствующие и соседние позиции
| Тиски чугунные на ручном приводе станочное 250мм б.у. СССР Артикул: | — | — | — | — | — | 1 шт | 6783 ₴ В корзину✓ В корзине | |
| Тиски глобусные L-160 мм Артикул: | — | — | — | — | — | 1 шт | Цена по запросу Узнать цену | |
| Тиски станочные лекальные 88мм 0-125мм L230мм быстрозажимные 0.005мм стальные HRC58-62 с ключом SUMTOM Артикул: | ⌀0.005 | — | — | — | — | 3 шт | Цена по запросу Узнать цену | |
| Тиски станочные 100 мм, стальные, поворотные (7200-3208) Артикул: | — | — | — | — | — | 3 шт | Цена по запросу Узнать цену | |
| Тиски станочные поворотные 160 мм (7200-3213) А-200, чугунные Артикул: | — | — | — | — | — | 10 шт | Цена по запросу Узнать цену | |
| Тиски станочные 125 мм, чугунные, поворотные (7200-3210) Артикул: | — | — | — | — | — | 14 шт | Цена по запросу Узнать цену |
Цены и наличие актуальны на 1 октября 2026
