UAХод подвижной губки 95 мм, высота зажима 45 мм, диапазон наклона 0–90°, фиксация через 15°, крепежные пазы 4 паза 10×58.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

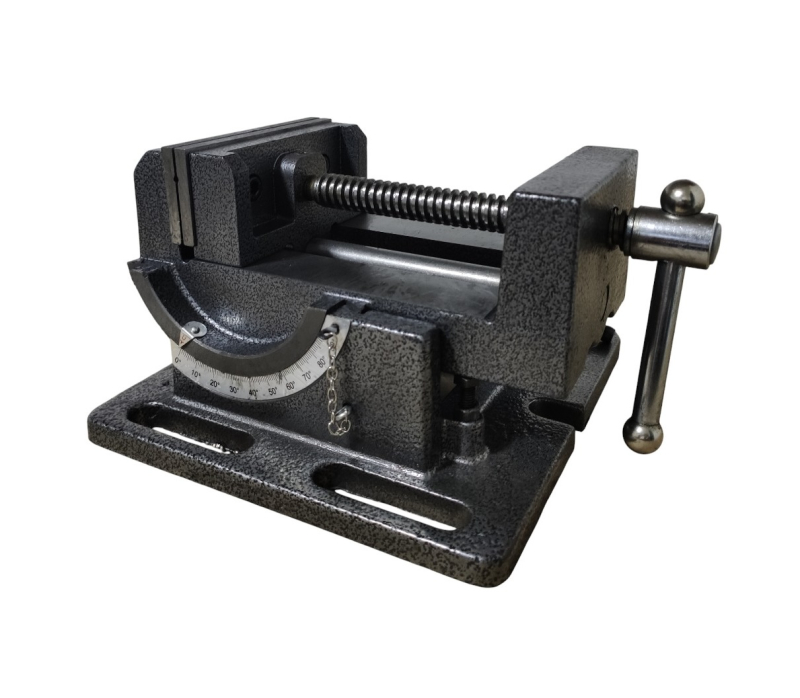

Задать вопрос о товареТиски станочные синусные серии QKD с шириной губок 100 мм — оснастка для сверлильных станков с маятниковым механизмом наклона: обрабатываемая деталь позиционируется под углом от 0 до 90° к оси шпинделя. Незаменимы при сверлении наклонных и косых отверстий без изготовления специальных кондукторов.
Практика применения
Подъем подвижной губки при затяжке — главный дефект дешевых тисков: заготовка наклоняется, и размер уходит на несколько соток. Прецизионные станочные тиски шлифуются по всем базам и допускают установку на бок и на торец — этим они отличаются от обычных.
Механизм наклона
Неподвижная губка объединена с маятниковым механизмом: угол выставляется по градуированной шкале с ценой деления 1°, а фиксатор с отверстиями через каждые 15° (от 0 до 90°) жестко блокирует выбранное положение.
Технические характеристики
Стандарты и комплектация
При зажиме заготовки не применяйте ударные нагрузки на рукоятку и не удлиняйте ее трубой: это ломает ходовой винт и снижает точность тисков. Осевой люфт винта устраняется регулировочным винтом в подвижной губке, смазка винтовой пары — раз в смену с очисткой от стружки.
Тип и размеры — по ГОСТ 20746-84 (Тиски для точных станочных работ. Технические условия).
Тексты стандартов: ГОСТ 20746-84.
