UAДолбежные резцы — специализированный режущий инструмент для долбежных станков, предназначенный для получения пазов, канавок, выемок и фасонных отверстий в деталях машин методом возвратно-поступательного резания. В каталоге представлены два основных типа по ГОСТ 10046-72: прорезные резцы… Подробнее
Долбежные резцы — специализированный режущий инструмент для долбежных станков, предназначенный для получения пазов, канавок, выемок и фасонных отверстий в деталях машин методом возвратно-поступательного резания. В каталоге представлены два основных типа по ГОСТ 10046-72: прорезные резцы (тип 2) и резцы для шпоночных пазов (тип 3) - в исполнениях из быстрорежущей стали Р6М5 и Р18, а также с напайными твердосплавными пластинами.
Прорезные долбежные резцы применяются для получения выемок, наружных и внутренних пазов, канавок прямоугольного профиля, а также для отрезки излишков материала и разрезки заготовок. Благодаря узкой режущей кромке и прямолинейной форме они эффективно обрабатывают отверстия прямоугольной и квадратной формы — в тех случаях, когда применение фрез или электроэрозионной обработки нецелесообразно или невозможно.
Резцы изготавливаются с пластинами из быстрорежущей стали (Р6М5, Р18) и с напайными твердосплавными пластинами. Размерный ряд охватывает ширину режущей части от 4 до 28 мм; габариты корпуса — от 16×10×150 мм до 63×40×600 мм.

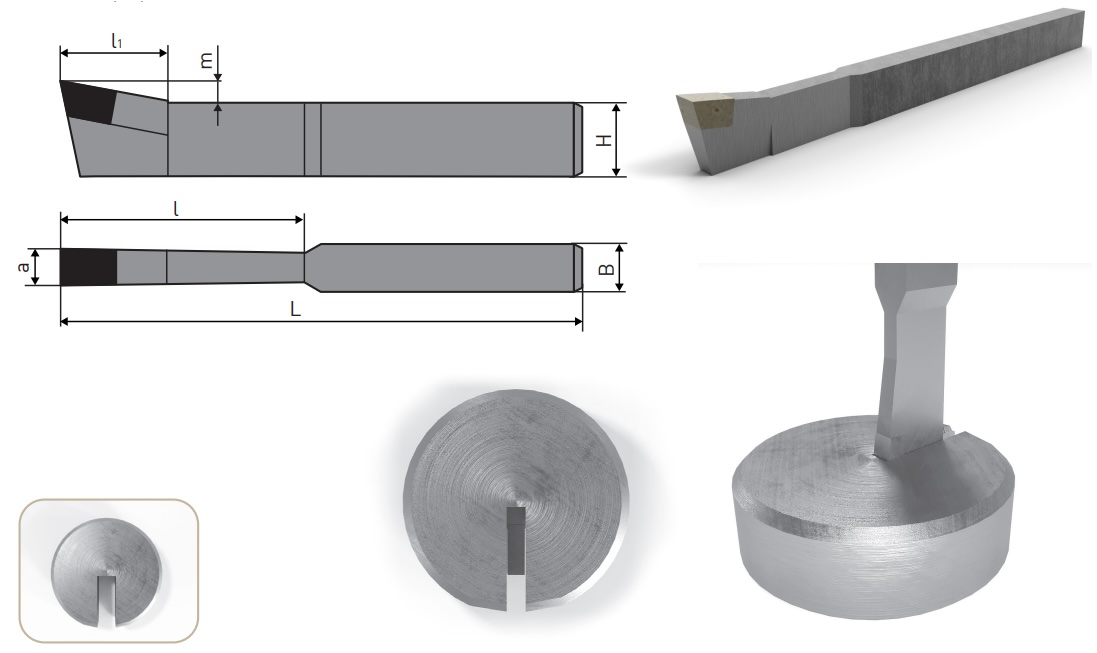

Таблица размеров. Тип 2 - прорезные (ГОСТ 10046-72):
| Обозначение | H | B | a | L | l | l₁ | m |
|---|---|---|---|---|---|---|---|
| 2182-0601 | 16 | 10 | 4 | 150 | 40 | 30 | 4 |
| 2182-0602 | 16 | 10 | 5 | 150 | 40 | 30 | 4 |
| 2182-0603 | 20 | 12 | 6 | 250 | 60 | — | — |
| 2182-0604 | 20 | 12 | 8 | 250 | 60 | — | 6 |
| 2182-0605 | 25 | 16 | 10 | 300 | 80 | 35 | 7 |
| 2182-0606 | 25 | 16 | 12 | 300 | 80 | 35 | 7 |
| 2182-0607 | 32 | 20 | 14 | 350 | 100 | 40 | 8 |
| 2182-0608 | 32 | 20 | 16 | 350 | 100 | 40 | 8 |
| 2182-0609 | 40 | 25 | 18 | 400 | 120 | 50 | 11 |
| 2182-0610 | 50 | 32 | 20 | 500 | 150 | — | — |
| 2182-0611 | 50 | 32 | 24 | 500 | 180 | — | — |
| 2182-0612 | 63 | 40 | 28 | 600 | 250 | 60 | 13 |
Долбление шпоночных пазов — одна из наиболее распространенных операций в долбежном деле. Резцы типа 3 применяются для получения шпоночных канавок в шестернях, ступицах, зубчатых колесах, втулках, полумуфтах, муфтах и шкивах. Выпускаются в трех исполнениях.
Исполнение 1 - цельный резец из быстрорежущей стали. Оптимален для единичных и мелкосерийных работ, прост в заточке и эксплуатации.
Исполнение 2 - резец с напайной пластиной из быстрорежущей или твердосплавной стали на стальном корпусе. Сочетает экономичность с повышенной стойкостью режущей кромки.
Исполнение 3 - усиленная конструкция с увеличенным сечением державки и расширенными рабочими длинами. Применяется при долблении глубоких пазов и в условиях повышенных нагрузок.

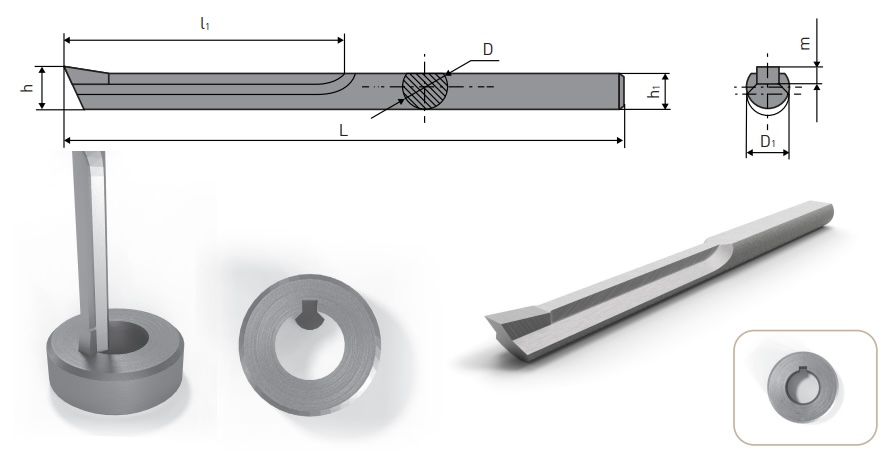

Таблица размеров. Тип 3, исполнения 1 и 2 (ГОСТ 10046-72):
| Обозначение | H | B | a | L | l | d | h | h₁ | Ø мин. отверстия |
|---|---|---|---|---|---|---|---|---|---|
| 2184-0551 | 6 | — | — | 90 | 40 | — | 5,5 | 4,5 | 7 |
| 2184-0552 | 8 | — | — | 100 | 50 | — | 7,6 | 6,5 | 10 |
| 2184-0553 | 12 | — | — | 110 | — | — | 11,5 | 10 | 14 |
| 2184-0554 | 20 | 20 | 6 | 280 | 90 | 16 | 15,4 | 14 | 18 |
| 2184-0555 | 25 | 25 | 8 | 300 | 100 | 22 | 21,2 | 18,2 | 24 |
| 2184-0556 | — | — | 10 | 350 | 130 | 25 | 24 | 21 | 28 |
| 2184-0557 | 32 | 32 | 12 | 400 | 150 | — | 23,7 | 20,7 | — |
| 2184-0558 | — | — | 14 | — | 160 | 28 | 25,7 | 21,7 | 30 |

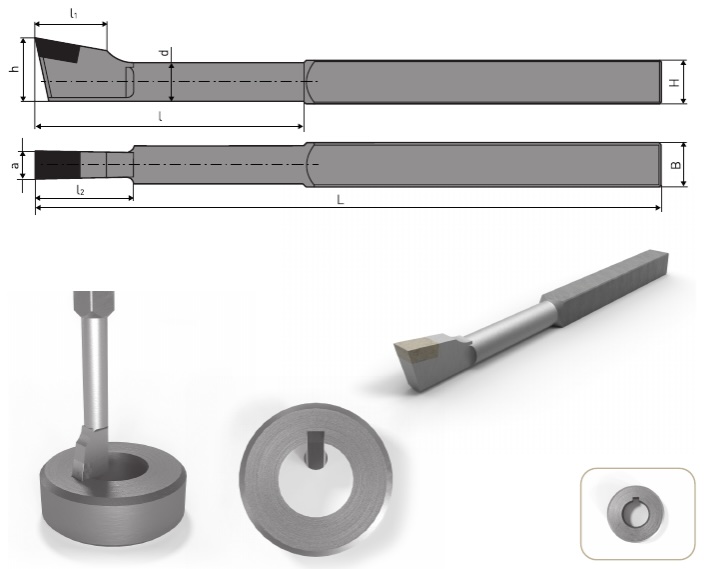

Таблица размеров. Тип 3, исполнение 3 (ГОСТ 10046-72):
| Обозначение | H | B | a | L | l | l₁ | l₂ | d | h | Ø мин. отверстия |
|---|---|---|---|---|---|---|---|---|---|---|
| 2184-0571 | 20 | 20 | 10 | 300 | 130 | 30 | 45 | 18 | 30 | 35 |
| 2184-0572 | 20 | 20 | 12 | 300 | 130 | 30 | 45 | 18 | 30 | 35 |
| 2184-0573 | 25 | 25 | 14 | 350 | 150 | 40 | 55 | 22 | 36 | 42 |
| 2184-0574 | 25 | 25 | 16 | 350 | 160 | 40 | 55 | 22 | 36 | 42 |
| 2184-0575 | 32 | 32 | 18 | — | — | 50 | 70 | 28 | 45 | 53 |
| 2184-0576 | 32 | 32 | 20 | 400 | 200 | 50 | 70 | 28 | 45 | 53 |
| 2184-0577 | 40 | 40 | — | 450 | 250 | 65 | 90 | 35 | — | 70 |
Быстрорежущая сталь Р6М5 (6% вольфрама, 5% молибдена) - оптимальна для обработки углеродистых и среднелегированных конструкционных сталей в стандартных условиях долбления. Наиболее распространенный и доступный вариант. Пример из каталога: Резец долбежный тип 3 для шпоночных пазов 11 мм, 20х20х280 Р6М5 b=11.
Быстрорежущая сталь Р18 (18% вольфрама) - обладает более высокой теплостойкостью и вторичной твердостью; рекомендуется для работ с конструкционными сталями при повышенных скоростях и нагреве режущей кромки. В этом исполнении выпускаются как прорезные резцы, например Резец долбежный прорезной с пластиной 16 мм, 40х25х400 Р18 b=16, так и шпоночные: Резец долбежный тип 3 для шпоночных пазов 12 мм, 20х20х280 Р18 b=12.
Твердосплавные пластины - обеспечивают скорость резания в 3–3,5 раза выше, чем быстрорежущие резцы, не требуют обязательного применения СОЖ и дольше сохраняют стойкость до переточки. Рекомендуемые марки: ВК8, ВК15 - для чернового долбления сталей и чугунов; Т5К10, ВК8КС - для получистовой и чистовой обработки; ВК4, ВК6 - для цветных металлов и неметаллических материалов; Т5К12, ТТ7К12 - для труднообрабатываемых и жаропрочных сплавов. Примеры позиций с пластиной ВК8: Резец долбежный прорезной с пластиной 6 мм, 18х12х250 ВК8 b=6 и Резец долбежный тип 3 для шпоночных пазов 12 мм, 20х20х280 ВК8 b=12.
Чем прорезные долбежные резцы отличаются от резцов для шпоночных пазов? Прорезные резцы (тип 2) имеют узкую симметричную режущую кромку и предназначены для получения пазов, канавок, отрезки; они работают как при прямом, так и при обратном ходе. Резцы для шпоночных пазов (тип 3) имеют специфическую геометрию и размеры, рассчитанные на стандартные ширины шпоночных канавок по ГОСТ, и обеспечивают точное позиционирование по оси отверстия.
Когда выбрать цельный резец (исполнение 1), а когда - с напайной пластиной (исполнение 2)? Цельный резец проще в обслуживании и заточке, оптимален для единичных работ и мелких серий. Резец с напайной пластиной экономичнее в пересчете на объем обработки: при износе перетачивается только пластина, корпус-державка служит значительно дольше. При необходимости твердосплавной режущей части — только исполнение 2.
Как правильно установить долбежный резец по оси шпоночного паза? Используют самоцентрирующиеся патроны или специальные центрирующие приспособления с пазом-установом. Заготовку закрепляют на точных подкладках, обеспечивающих перпендикулярность оси отверстия к плоскости стола. Под ступицу рекомендуется подкладывать опорные кольца с пазами для свободного выхода резца в нижней точке рабочего хода.
Долбежные резцы в наличии на складе в Харькове. Доставка по всей Украине. На каждую позицию начисляется кешбэк. Минимальная сумма заказа - 300 грн. По вопросам наличия и подбора инструмента обращайтесь: +38 067 579 8930, Telegram, Viber, e-mail: info@splav.kharkov.ua.
