Плашка трубная цилиндрическая G — круглый режущий инструмент для нарезания наружной трубной цилиндрической резьбы с углом профиля 55° по ГОСТ 6357-81 (BSP / Whitworth pipe thread) на трубах, фитингах, штуцерах, ниппелях и других деталях трубопроводной арматуры. В каталоге «Сплав» — плашки трубные G по ГОСТ 9740-71, диапазон G 1/16″ — G 2 1/4″, сталь 9ХС / ХВСТ, правое и левое исполнение, в наличии на складе в Харькове.

Что такое трубная цилиндрическая резьба G и чем она отличается от метрической

Трубная цилиндрическая резьба G (ГОСТ 6357-81, ISO 228, BSP) — дюймовая резьба с углом профиля 55° и закруглёнными вершинами и впадинами. Её принципиальное отличие от метрической резьбы М — в системе обозначения и назначении:

Параметр	Резьба G (трубная цилиндрическая)	Резьба М (метрическая)
Угол профиля	55°	60°
Шаг	В дюймах (число ниток на дюйм)	В миллиметрах
Обозначение размера	По условному диаметру трубы (не реальному!): G 1/2″ ≠ 12,7 мм	По фактическому наружному диаметру: М12 = 12 мм
Профиль	Закруглённые вершины и впадины	Острые вершины (теоретически)
Герметичность	Не обеспечивает герметичность сама по себе — нужен уплотнитель (лента ФУМ, лён, анаэробный герметик)	Не предназначена для герметизации
Стандарты	ГОСТ 6357-81, ISO 228, BSP, DIN 259	ГОСТ 24705-81, ISO 724, DIN 13
Применение	Трубопроводная арматура, гидравлика, пневматика, сантехника	Крепёжные соединения, резьбовые соединения деталей машин

Важно: обозначение G 1/2″ не означает, что наружный диаметр резьбы равен 1/2 дюйма (12,7 мм). Это условный диаметр трубы по внутреннему проходному сечению. Фактический наружный диаметр резьбы G 1/2″ составляет 20,955 мм. Путаница в этом вопросе — самая распространённая ошибка при заказе плашки.

Диаметры резьбы G: условное обозначение и фактические размеры

Обозначение	Наружный диаметр резьбы, мм	Число ниток на 1″	Шаг, мм
G 1/16″	7,723	28	0,907
G 1/8″	9,728	28	0,907
G 1/4″	13,157	19	1,337
G 3/8″	16,662	19	1,337
G 1/2″	20,955	14	1,814
G 5/8″	22,911	14	1,814
G 3/4″	26,441	14	1,814
G 7/8″	30,201	14	1,814
G 1″	33,249	11	2,309
G 1 1/4″	41,910	11	2,309
G 1 1/2″	47,803	11	2,309
G 1 3/4″	53,746	11	2,309
G 2″	59,614	11	2,309
G 2 1/4″	65,710	11	2,309

Конструкция и материал плашки трубной G по ГОСТ 9740-71

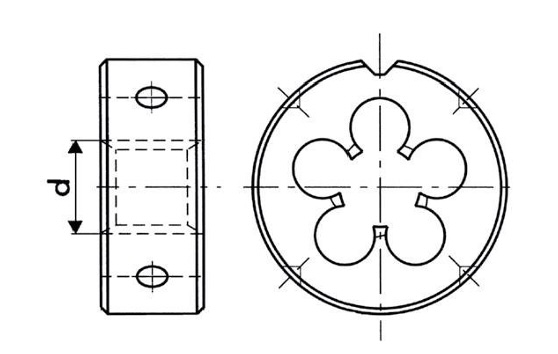

Плашки трубные G по ГОСТ 9740-71 — круглые (лерки) с центральным резьбовым отверстием, стружечными канавками (3–4 шт. в зависимости от диаметра) и боковыми пазами под установочные винты плашкодержателя. Конструктивно идентичны метрическим плашкам по ГОСТ 9740-71 — разница только в профиле резьбы (55° вместо 60°) и параметрах шага.

Параметр	Значение
Материал	Инструментальная легированная сталь 9ХС или ХВСТ
Твёрдость рабочей части	58–63 HRC
Угол профиля резьбы	55° (ГОСТ 6357-81 / ISO 228)
Наружный диаметр корпуса	От 20 мм (G 1/16″) до 90 мм (G 2 1/4″) — стандартные посадочные диаметры плашкодержателей
Исполнение	Правая резьба (стандарт), левая LH — под заказ
Нормативный документ	ГОСТ 9740-71 (конструкция и размеры), ГОСТ 6357-81 (профиль резьбы G)

Область применения

Сантехника и водоснабжение — нарезание резьбы G на стальных, оцинкованных и медных трубах под резьбовые фитинги, муфты, тройники, угольники.
Гидравлические и пневматические системы — резьбовые соединения штуцеров, ниппелей, переходников гидравлических станций и пневмооборудования.
Газовое оборудование — нарезание резьбы на трубных соединениях газовых систем низкого давления (с соблюдением требований к уплотнению).
Промышленные трубопроводы — резьбовые соединения технологических трубопроводов, теплообменников, запорной арматуры.
Ремонт и обслуживание оборудования — восстановление повреждённой резьбы на штуцерах, корпусах насосов, компрессоров.

G vs R (Rc) — цилиндрическая и коническая трубная резьба

Трубная резьба выпускается в двух принципиально разных исполнениях — цилиндрическом и коническом. Важно не перепутать при заказе плашки:

Параметр	G — цилиндрическая (BSP parallel)	R / Rc — коническая (BSP taper)
Профиль резьбы	Цилиндрический (постоянный диаметр)	Конический (конусность 1:16)
Герметичность	Только с уплотнителем (ФУМ, лён, герметик)	Самоуплотняющаяся за счёт конуса
Стандарт	ГОСТ 6357-81, ISO 228	ГОСТ 6211-81, ISO 7
Обозначение	G 1/2″	R 1/2″ (наружная) / Rc 1/2″ (внутренняя)
Плашка в каталоге	Данная категория — ГОСТ 9740-71	Отдельная категория — ГОСТ 6228-80
Применение	Сантехника, гидравлика, пневматика с доступным уплотнением	Газ, высокое давление, соединения без уплотнителей

Как определить, какая резьба на детали: если резьба цилиндрическая (диаметр одинаков по всей длине) — это G, плашка ГОСТ 9740-71. Если резьба сужается к концу (конус) — это R/Rc, плашка ГОСТ 6228-80. Проверить можно штангенциркулем: у конической резьбы диаметр у начала и конца резьбовой части будет отличаться.

Как правильно нарезать резьбу G плашкой

Подготовка трубы. Снимите фаску на торце трубы под углом 45° на глубину 1–1,5 мм — это облегчает начало резания и исключает задиры первых витков резьбы. Торец должен быть ровным и перпендикулярным оси.
Выбор плашкодержателя. Используйте плашкодержатель с посадочным диаметром, соответствующим наружному диаметру корпуса плашки. Плашка должна сидеть без люфта; установочные винты затягиваются равномерно.
Смазка. Обязательно применяйте СОЖ или смазочно-охлаждающую пасту — сульфофрезол, нигрол, олеиновую кислоту. Нарезание трубной резьбы G всухую приводит к налипанию металла, разрыву стружечных канавок и ускоренному износу плашки.
Техника нарезания. Вращайте плашкодержатель с умеренным осевым давлением — 1–2 оборота вперёд, 1/2 оборота назад для ломки стружки. Следите за перпендикулярностью плашки к оси трубы — перекос даёт конусность резьбы и негерметичное соединение.
Глубина нарезания. Длина резьбы G определяется чертежом или стандартом на фитинг. Для стандартных резьбовых соединений: G 1/2″ — не менее 14 мм, G 3/4″ — не менее 16 мм, G 1″ — не менее 19 мм.
Контроль. Проверьте результат резьбовой пробкой G или накрутите эталонный фитинг — резьба должна накручиваться от руки без заеданий на полную длину. Калибр-кольцо G ПР должно навинчиваться свободно, НЕ — не должно.
