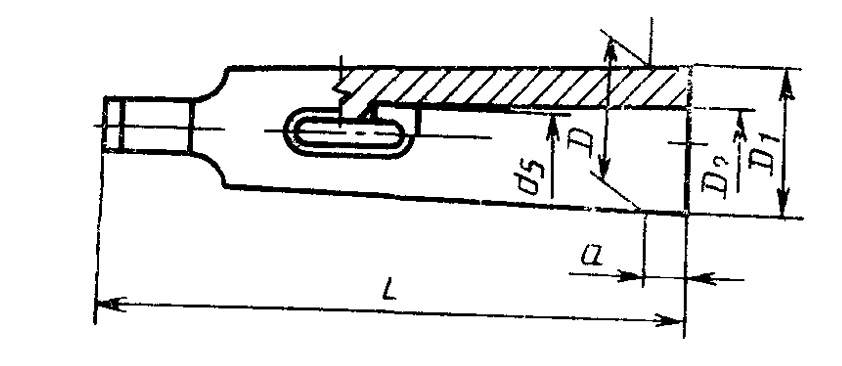

Обозначение втулок с допуском радиального биения			Конус				D	D1*	D2	L	a	*d5 HII**	*Масса, кг, не больше**
0,01	0,02	0,005	внешний		внутренний		D	D1*	D2	L	a	*d5 HII**	*Масса, кг, не больше**
6100-0141	6100-0201	6100-0211	Морзе	2	Морзе	1	17,780	18,6	12,065	92	17,0	9,7	0,08
6100-0142	6100-0202	6100-0212		3		1	23,825	24,1	12,065	99	5,0	9,7	0,23
6100-0143	6100-0203	6100-0213		3		2	23,825	24,7	17,780	112	18,0	14,9	0,17
6100-0221	6100-0227	6100-0294		4		(1)	31,267	31,6	12,065	124	6,5	9,7	0,49
6100-0144	6100-0204	6100-0214				2		31,6	17,780	124	6,5	14,9	0,42
6100-0145	6100-0205	6100-0215				3		32,4	23,825	140	22,5	20,2	0,31
6100-0222	6100-0228	6100-0295		5		(1)	44,399	44,7	12,065	156	6,5	9,7	1,40
6100-0223	6100-0229	6100-0296				(2)			17,780			14,9	1,33
6100-0146	6100-0206	6100-0216				3			23,825			20,2	1,08
6100-0147	6100-0207	6100-0217				4		45,5	31,267	171	21,5	26,5	0,95
6100-0224	6100-0291	6100-0297		6		(1)	63,348	63,8	12,065	218	8,0	9,7	4,17
6100-0225	6100-0291	6100-0297				(2)			17,780			14,9	4,09
6100-0226	6100-0292	6100-0298				3			23,825			20,2	3,96
6100-0148	6100-0293	6100-0299				4			31,267			26,5	2,89
6100-0149	6100-0208	6100-0218				5			44,399			38,2	1,95

Переходные втулки «конус Морзе — конус Морзе» — это один из наиболее востребованных видов станочной оснастки в токарных, сверлильных и расточных операциях. Они позволяют устанавливать режущий инструмент с хвостовиком Морзе меньшего номера в шпиндель или пиноль задней бабки с посадочным конусом Морзе большего номера, а в случае обратных втулок — решают обратную задачу. Благодаря самотормозящим свойствам конуса Морзе соединение работает надёжно под осевыми и крутящими нагрузками без дополнительного крепления.

Конус Морзе: что важно знать

Конус Морзе (КМ, Morse Taper, MT) — стандартизированный самотормозящий конус с углом уклона около 1°26'–1°30' в зависимости от номера. Регламентируется ГОСТ 25557-82 и ISO 296. Существует семь размеров: КМ0, КМ1, КМ2, КМ3, КМ4, КМ5, КМ6. Чем выше номер, тем крупнее диаметр и длиннее конус. КМ0–КМ2 применяются преимущественно на малых сверлильных станках и в лёгких операциях, КМ3–КМ4 — наиболее распространены в универсальном машиностроении, КМ5–КМ6 — на крупных токарных, расточных и специальных станках.

Каждый размер конуса характеризуется диапазоном инструментов, которые в него устанавливаются: сверла до ∅14 мм обычно имеют хвостовик КМ1, до ∅23 мм — КМ2, до ∅32 мм — КМ3, до ∅50 мм — КМ4, крупный инструмент — КМ5 и КМ6.

Три конструктивных типа втулок в нашем каталоге

1. Прямые переходные втулки (КМ большего / КМ меньшего номера) Наиболее распространённый тип. Наружный конус Морзе входит в шпиндель или пиноль станка, внутреннее коническое отверстие принимает хвостовик инструмента меньшего номера. В каталоге представлены комбинации от КМ2/1 до КМ6/5. Выпускаются в стандартном и удлинённом исполнении (L до 300 мм) — для сверления глубоких отверстий, работы в труднодоступных местах или увеличения вылета инструмента.

2. Переходные втулки для фрез и центров (КМ большего / КМ меньшего) По геометрии аналогичны прямым, однако имеют специальное исполнение внутреннего отверстия, совместимое как с хвостовиком инструмента (фрезы, центры), так и с конусным пальцем. Широко применяются на токарных станках для установки упорных и вращающихся центров в пинолях с конусом большего размера, чем центр. Ассортимент охватывает комбинации КМ2/1 — КМ6/5.

3. Обратные переходные втулки (КМ меньшего / КМ большего номера) Обратная геометрия: наружный конус меньшего номера, внутреннее отверстие большего. Применяются, когда нужно установить оправку или приспособление с посадочным гнездом большего размера на шпиндель с меньшим конусом, а также при использовании расточных или специальных оправок. В ассортименте: КМ1/2, КМ2/3, КМ3/4, КМ3/5, КМ4/5, КМ5/6 производства OTTIMO и GRIFF.

Ассортимент и производители

Каталог включает более 60 позиций в трёх конструктивных исполнениях и полном диапазоне типоразмеров от КМ0 до КМ6. Продукция представлена тремя уровнями:

OTTIMO (Тайвань) — оптимальный выбор для большинства производственных задач. Изготавливается из инструментальной стали с высокой твёрдостью рабочих поверхностей и шлифованными конусами. Самый широкий ассортимент в категории, значительные складские запасы — до 289 штук по отдельным позициям.

GRIFF — зарекомендовавший себя бренд с проверенным качеством для ответственных операций на производстве. Представлен в ключевых типоразмерах прямых и обратных втулок.

Китайское производство — экономичный вариант для менее нагруженных операций или оснащения универсальных станков в ремонтных цехах. Доступны в стандартных и удлинённых исполнениях.

Как правильно подобрать переходную втулку КМ/КМ

Выбор втулки определяется тремя параметрами.

Первый — номер наружного конуса (посадочное гнездо станка). Уточните его по паспорту токарного или сверлильного станка: это конус пиноли задней бабки, конус шпинделя сверлильного станка или расточной головки.

Второй — номер внутреннего конуса (хвостовик инструмента). Он указан в маркировке инструмента или в каталоге производителя. Если инструментов несколько, подбирается набор втулок — например, в шпиндель КМ5 можно последовательно устанавливать КМ5/4, КМ5/3, КМ5/2, КМ5/1, охватывая весь диапазон.

Третий — конструктивное исполнение: стандартное или удлинённое (для глубокого сверления или увеличения вылета), а также выбор между прямой и обратной втулкой в зависимости от задачи.

Важно: переходные втулки КМ/КМ совместимы с любым станком, имеющим посадочный конус Морзе. Это токарные станки (пиноль задней бабки, конус шпинделя), вертикально- и радиально-сверлильные, расточные, а также ручные сверлильные машины с конусным патроном.

Применение в производстве

Токарный участок: установка свёрл, зенкеров, развёрток, конусных центров в пиноль задней бабки при несоответствии конусов инструмента и пиноли. Сверлильный участок: адаптация инструмента к шпинделю без замены патронов и оправок. Расточной станок: использование оправок с хвостовиком меньшего размера через прямую втулку. Для всех этих задач наличие комплекта переходных втулок разных типоразмеров существенно сокращает время переналадки и расширяет номенклатуру применяемого инструмента без дополнительных вложений.
