Ручная цилиндрическая развертка — финишный инструмент: она снимает с просверленного или зенкерованного отверстия припуск в сотые и десятые доли миллиметра и выводит его в размер с полем допуска H7, H8 или H9. Хвостовик заканчивается квадратом под вороток, станок не нужен. Главный признак подбора — диаметр и поле допуска отверстия по чертежу.
Ручное развертывание выбирают там, где станок к детали не подвести или его наладка не окупается: сборка по месту, ремонт, подгонка отверстия под штифт или ось в собранном узле, единичные детали. Длинная заборная часть с малым углом конуса заводит инструмент в отверстие по оси, а калибрующая часть с большим числом зубьев дает точный размер и чистую стенку, которых сверлом не получить. Зубья ручных разверток, как правило, расставлены с неравномерным шагом — так стенка не становится граненой.
Основа раздела — развертки по ГОСТ 7722-77 с прямым зубом на диаметры от 2 до 55 мм. Кроме целых размеров есть промежуточные: 2,5; 3,4; 3,5; 4,2; 4,5; 4,8; 5,2; 5,5; 6,5 и 7,5 мм. Производители — ВИЗ и OTTIMO, часть позиций китайского производства.
Марка стали указана в названии у меньшей части позиций: быстрорежущая Р6М5, кобальтовые Р6М5К5 и Р9К5. Для остальных материал сверяйте по паспорту конкретной позиции.
Развертку подбирают по полю допуска отверстия: инструмент с маркировкой H7 дает отверстие H7, с маркировкой H9 — H9. Поле H7 целиком лежит внутри H8 и H9, поэтому развертка H7 годится и для более грубого отверстия, а наоборот — нет.
Под развертку отверстие сверлят или зенкеруют с припуском 0,05–0,2 мм на диаметр, на крупных размерах — ближе к верхней границе. Слишком большой припуск рвет стенку и перегружает зубья, слишком малый не убирает следов сверла. Инструмент для предварительной обработки — в разделах Сверла и Зенкера.
Форму зуба выбирают по отверстию. Прямой зуб — для сплошной стенки, это большинство работ. Винтовой — для отверстия, прерванного шпоночным пазом, продольной канавкой или поперечным сверлением: прямой зуб в таком месте заскакивает в паз, винтовой проходит его плавно. Кобальтовые Р6М5К5 и Р9К5 берут для нержавеющих, жаропрочных и вязких сталей, на которых обычная Р6М5 быстро тупится.
Деталь закрепляют неподвижно, мелкую — в тисках. Развертку ставят соосно отверстию и подают плавно, без перекоса воротка. Сталь развертывают с СОЖ или маслом, чугун и латунь — всухую.
ГОСТ 7722-77 задает конструкцию и размеры ручных цилиндрических разверток диаметром от 1 до 71 мм. Название позиции в каталоге собрано из тех же элементов, что и обозначение по стандарту. Разберем «Развертка ручная ц/х ф 5 Н8 87/44 мм 2360-0122 ГОСТ 7722-77»:
Стандарт предусматривает два исполнения. Исполнение 1 — прямой зуб, обозначения 2360-0101…2360-0178, диаметры 1–71 мм. Исполнение 2 — винтовой зуб, обозначения 2360-0181…2360-0247, диаметры 3–71 мм. Номер исполнения 2 больше номера исполнения 1 того же диаметра ровно на 69: развертке 2360-0122 соответствует 2360-0191. Диаметры 23, 27, 35, 37, 44, 46, 47, 56, 58, 62, 67 и 71 мм стандарт дает в скобках — их по возможности не применяют.

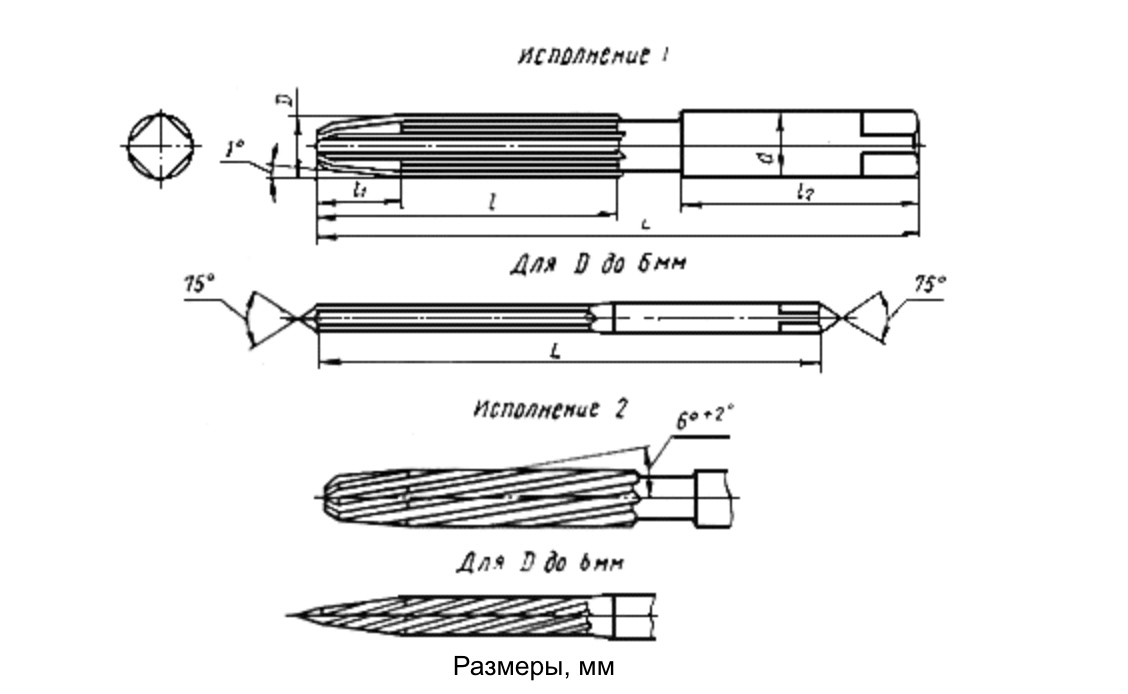

Размеры по ГОСТ 7722-77, L — общая длина, l — длина рабочей части:
| D, мм | L / l, мм | Исполнение 1, 2360-… | Исполнение 2, 2360-… |
|---|---|---|---|
| 1,0; 1,1 | 38 / 18 | 0101–0102 | — |
| 1,2; 1,4; 1,5 | 41 / 20 | 0103–0105 | — |
| 1,6 | 44 / 21 | 0106 | — |
| 1,8 | 47 / 23 | 0107 | — |
| 2,0 | 50 / 25 | 0108 | — |
| 2,2 | 54 / 27 | 0109 | — |
| 2,5 | 58 / 29 | 0110 | — |
| 2,8; 3,0; 3,2; 3,4 | 62 / 31 | 0111–0114 | 0181–0183 (от 3,0) |
| 3,5; 3,6; 3,8 | 71 / 35 | 0115–0117 | 0184–0186 |
| 4,0; 4,2 | 76 / 38 | 0118–0119 | 0187–0188 |
| 4,5; 4,8 | 81 / 41 | 0120–0121 | 0189–0190 |
| 5,0; 5,2 | 87 / 44 | 0122–0123 | 0191–0192 |
| 5,5; 6,0; 6,3; 6,5 | 93 / 47 | 0124–0127 | 0193–0196 |
| 7,0; 7,5 | 107 / 54 | 0128–0129 | 0197–0198 |
| 8,0; 8,5 | 115 / 58 | 0130–0131 | 0199–0200 |
| 9,0; 9,5 | 124 / 62 | 0132–0133 | 0201–0202 |
| 10,0; 10,5 | 133 / 66 | 0134–0135 | 0203–0204 |
| 11,0; 11,5 | 142 / 71 | 0136–0137 | 0205–0206 |
| 12; 13 | 152 / 76 | 0138–0139 | 0207–0208 |
| 14; 15 | 163 / 81 | 0140–0141 | 0209–0210 |
| 16; 17 | 175 / 87 | 0142–0143 | 0211–0212 |
| 18; 19 | 188 / 93 | 0144–0145 | 0213–0214 |
| 20; 21 | 201 / 100 | 0146–0147 | 0215–0216 |
| 22; 23 | 215 / 107 | 0148–0149 | 0217–0218 |
| 24; 25; 26 | 231 / 115 | 0150–0152 | 0219–0221 |
| 27; 28; 30 | 247 / 124 | 0153–0155 | 0222–0224 |
| 32 | 265 / 133 | 0156 | 0225 |
| 34; 35; 36 | 284 / 142 | 0157–0159 | 0226–0228 |
| 37; 38; 40; 42 | 305 / 152 | 0160–0163 | 0229–0232 |
| 44; 45; 46; 47 | 326 / 163 | 0164–0167 | 0233–0236 |
| 48; 50; 52 | 347 / 174 | 0168–0170 | 0237–0239 |
| 55; 56; 58; 60 | 367 / 184 | 0171–0174 | 0240–0243 |
| 62; 63; 67 | 387 / 194 | 0175–0177 | 0244–0246 |
| 71 | 406 / 203 | 0178 | 0247 |
Номера №2, №3, №4 и обозначение А3 в названиях — маркировка точности по системе, которая действовала до перехода на квалитеты. Переводить ее в поле H наугад не стоит: допуск сверяйте по паспорту позиции.
Если развертка нужна для станка, под другой хвостовик или под ремонтный размер — смотрите соседние разделы:
| Раздел | Когда туда |
|---|---|
| Развертки машинные с цилиндрическим хвостовиком | Работа на станке в патроне: короткая заборная часть, гладкий хвостовик без квадрата |
| Развертки машинные с коническим хвостовиком | Станок с конусом Морзе в шпинделе, средние и крупные диаметры |
| Развертки машинные насадные | Крупные отверстия: развертка садится на оправку |
| Развертки регулируемые | Нужен размер между стандартными или подгонка по месту: диаметр настраивается в небольших пределах |
| Развертки с направляющей | Направляющая часть держит ось по уже обработанному участку отверстия |
| Развертки ручные разжимные (с шариком) | Ручная доводка с подстройкой диаметра разжимом — ремонт изношенных отверстий |
Чем ручная развертка отличается от машинной с цилиндрическим хвостовиком?
У ручной длиннее заборная часть, а на конце хвостовика есть квадрат под вороток. Машинная работает в патроне станка, заборная часть у нее короткая, хвостовик гладкий.
Можно ли развернуть отверстие H8 разверткой H7?
Да: поле H7 входит в H8, отверстие будет в допуске. Развертка H8 для отверстия H7 не годится — размер может выйти за верхнюю границу.
Что делать, если нужного диаметра нет в ГОСТ?
Посмотрите нестандартные позиции раздела — 4,86 и 29 мм — или регулируемые развертки: их диаметр настраивается в небольших пределах.
Почему после развертки отверстие вышло больше номинала?
Чаще всего причина — перекос воротка и стружка на зубьях. Помогают СОЖ, соосная установка и очистка зубьев перед каждым проходом.
