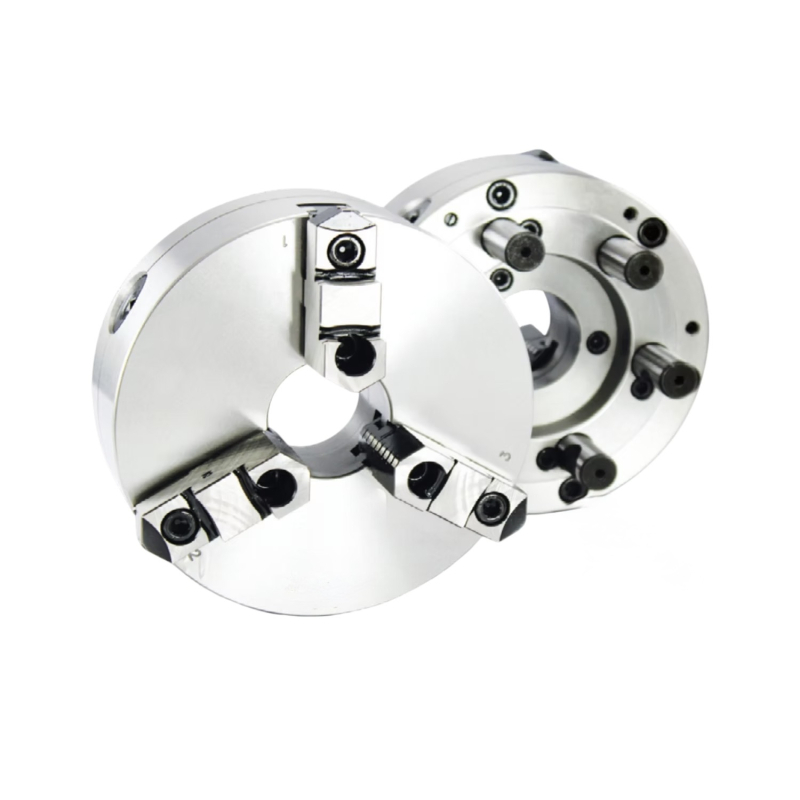

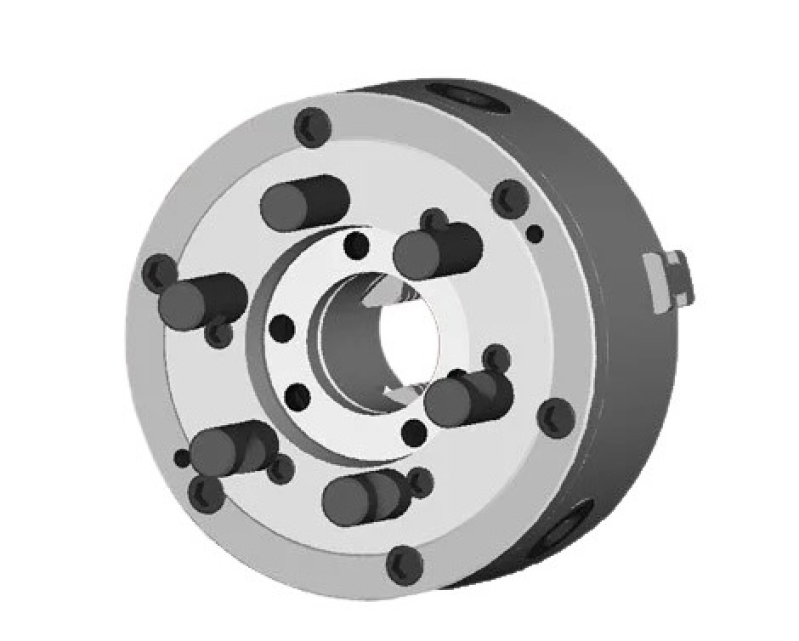

Патрон токарный ф250 3-х кул. К11-250/D6 Camlock PREMIO

Ключевые параметры

Полные технические характеристики

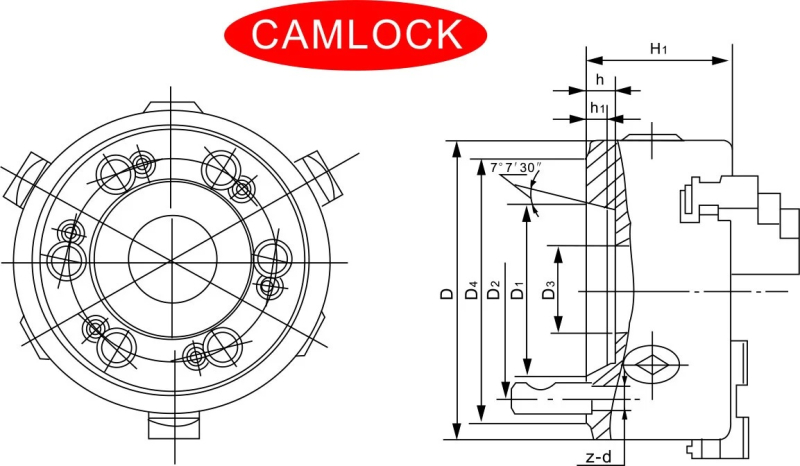

Что такое крепление Camlock и зачем оно

Camlock (быстросменное крепление по ГОСТ 26651, тип 4) — это фланцевый конец шпинделя с коротким конусом и кольцевой канавкой под фиксирующие штифты. Патрон садится на конус шпинделя и фиксируется поворотом эксцентриковых кулачков (камлоков) на четверть оборота.

• Смена патрона за минуту — повернул кулачки ключом, снял патрон, поставил другой. Не нужен переходной фланец.
• Повторяемость установки — конусная посадка центрирует патрон одинаково при каждой установке, выверка не требуется.
• Высокая жёсткость — прямая посадка на конус шпинделя, без промежуточной плиты.
• Стандартизация — размер камлока (D6, D8, D11) привязан к концу шпинделя, а не к модели станка.

Этот патрон — Camlock D6. Убедитесь, что конец шпинделя вашего станка того же размера: посадочный конус D1 = 106,375 мм.

Как проверить совместимость с вашим станком

Camlock-патрон встанет только на шпиндель с фланцевым концом того же условного размера. Проверьте:

• Конец шпинделя должен быть Camlock D6 (обозначается также A6 или номером камлока).
• Число и расположение фиксирующих штифтов: 6×М16.

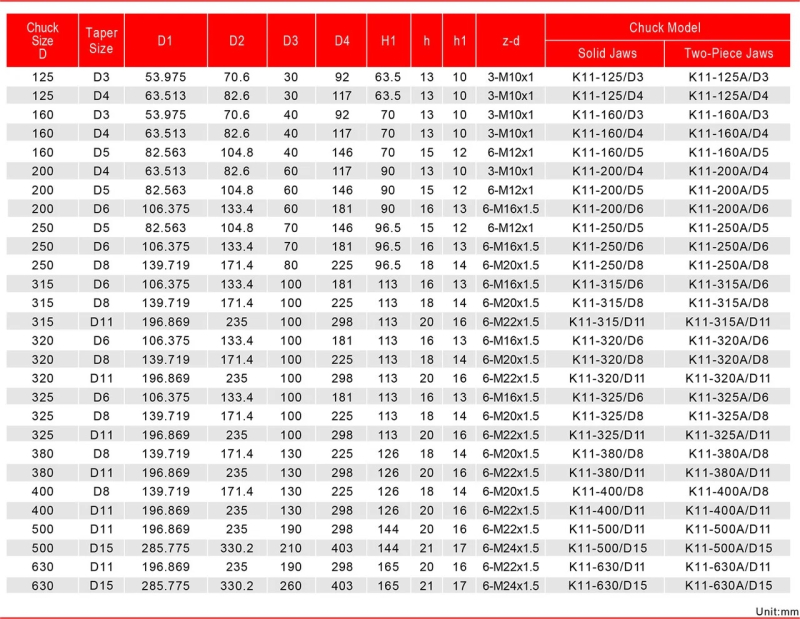

• Посадочный конус: D1 = 106,375 мм, установочные штифты по D2 = 133,4 мм.
• Если конец шпинделя другого размера или не Camlock — нужен патрон с другим креплением (на планшайбу или другой камлок).

Не уверены в типе конца шпинделя — сообщите модель станка, определим размер камлока и подберём патрон.

Точностные характеристики (Ø 250 мм)

Данные паспорта изделия. Значения — предельно допустимые для нового патрона; фактические биения, как правило, ниже.

Комплектация

• Патрон токарный в сборе с прямыми кулачками
• Комплект обратных кулачков
• Ключ к патрону
• Комплект фиксирующих штифтов Camlock
• Паспорт на изделие

Сменные и запасные кулачки

Кулачки этого патрона: шаг гребёнки 9 мм, ширина 28 мм, паз 12 мм. По этим размерам подбираются сменные кулачки — должны совпасть все три.

• Кулачки прямые к патрону 250 мм
• Кулачки обратные к патрону 250 мм
• Кулачки сборные (универсальные) к патрону 250 мм
• Кулачки сырые цельные к патрону 250 мм
• Кулачки сырые сборные к патрону 250 мм

Эксплуатация и обслуживание

• Перед установкой очистить конус шпинделя и посадочное место патрона от стружки и смазки.
• Фиксирующие кулачки (камлоки) затягивать до совмещения контрольных рисок — недотяжка опасна на оборотах.
• После установки проверить биение индикатором на малых оборотах.
• Кулачки устанавливать по номерам, в порядке 1–2–3.
• Периодически проверять затяжку камлоков и состояние конуса.
• Не превышать предельную частоту вращения и не наращивать ключ трубой.
