Цанги ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50: размеры, диапазон зажима, точность по DIN 6499

Обновлено 27.10.2026

Цанга ER — сменная втулка цангового патрона: гайка загоняет её в конус патрона, лепестки сходятся и обжимают хвостовик инструмента по всей длине посадки. Размеры системы ER (ER8…ER50) стандартизованы по DIN 6499 / ISO 15488, поэтому цанга ER32 садится в любой патрон ER32. Ниже — какая система на какие диаметры, как читать обозначение, классы точности и таблица из 283 цанг со склада.

Системы ER: диаметры и размеры

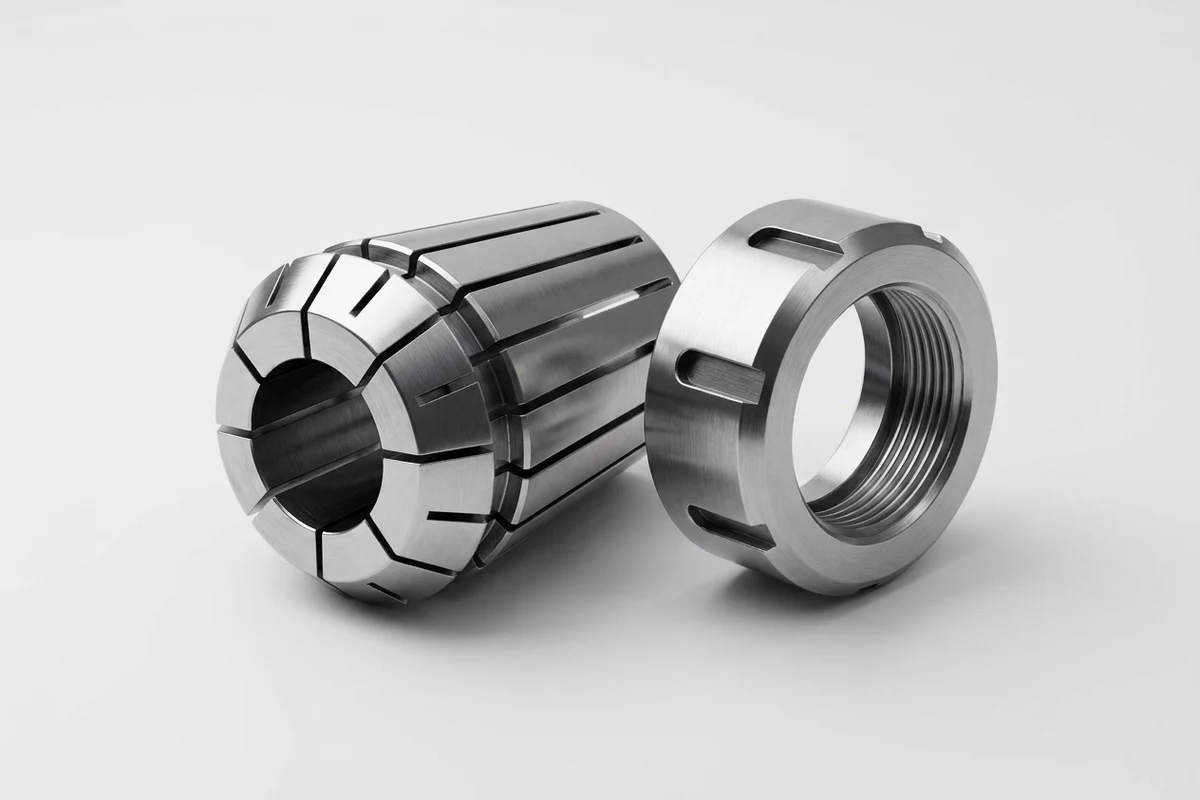

Цанга ER и зажимная гайка — Цанга ER с чередующимися прорезями и зажимная гайка (иллюстрация)

Система	Типовой набор цанг, Ø мм	Наибольший зажимаемый Ø, мм	Длина цанги, мм
ER8	1–5 (9 шт., шаг 0,5)	5	—
ER11	1–7 (13 шт., шаг 0,5)	7	18
ER16	1–10 (10 шт., шаг 1)	10	27,5
ER20	2–13 (12 шт., шаг 1)	13	31,5
ER25	2–16 (15 шт., шаг 1)	16	34
ER32	3–20 (18 шт., шаг 1)	20	40
ER40	4–26 (23 шт., шаг 1)	26	46
ER50	12–34 (12 шт.)	34	60

Наборы — по каталогу SUMTOM (DIN 6499 / ISO 15488-B); в каталоге есть и цанги меньших диаметров, вплоть до 0,5–1 мм. Число после «ER» — условный размер конуса патрона; на станках с ЧПУ чаще всего ставят ER25, ER32 и ER40.

Как читать «Цанга ER32 10 мм»

Число после системы — номинальный диаметр хвостовика, он же верхняя граница диапазона зажима: «ER32 10 мм» держит хвостовики Ø9–10 мм. У цанг SUMTOM и DEGERLI диапазон написан прямо: «d6,0-5,0» — от 5 до 6 мм. Диапазон обжатия одной цанги — 1 мм, у цанг ER11 и мельче — 0,5 мм. Хвостовик должен попадать в диапазон: вне его зажим ненадёжный, а биение растёт. Дюймовые хвостовики (1/8″, 1/4″) зажимают цангами с дюймовым номиналом.

Классы точности: сколько микрометров биения

Класс	Допустимое биение, мкм	Для чего
DIN 6499 Class 2	15 (Ø до 10 мм), 20 (Ø 10–34 мм)	экономичный класс для обычной обработки
DIN 6499 Class 1	10 (Ø до 25 мм), 15 (Ø 25–34 мм)	повышенная точность: чистовая обработка, мелкий инструмент
TOPAC	5 (Ø до 25 мм), 10 (Ø 25–34 мм)	высокие обороты и жёсткие допуски

Значения — из каталога SUMTOM, их измеряют на контрольной оправке. У импортных цанг в названии часто указана собственная точность: SUMTOM — 0,008 мм, DEGERLI — 0,005 мм, AKKO — 0,003 мм (ультрапрецизионные). У цанг OTTIMO и GRIFF класс в названии не указан — это стандартные цанги общего назначения.

Цанги с подводом СОЖ и под метчик

Герметичные цанги (в каталоге SUMTOM — «coolant sealed») пропускают СОЖ через инструмент с внутренним подводом: охлаждающая жидкость идёт по каналу сверла или фрезы, а не мимо цанги. Цанги для метчиков имеют внутренний квадрат под хвостовик метчика (у AKKO — «с квадратом»): метчик не проворачивается при нарезании. В таблице такие исполнения помечены.

ER или OZ: не путайте системы

Цанги DEGERLI «типа OZ» (DIN 6388) — отдельная система со своими патронами и гайками, в патрон ER они не встают. В таблице ниже только цанги ER; OZ-цанги есть в разделе «Цанги».

Таблица цанг: что есть на складе

Каждая строка — один код, ссылки — исполнения, которые есть на складе, с ценой (без НДС), от дешёвого к дорогому. Если цены нет, в ссылке «по запросу».

ER8

Диаметр цанги	Исполнения в наличии: производитель, точность — цена
Ø1 мм	SUMTOM 0,008 мм — 699 ₴
Ø2 мм	SUMTOM 0,008 мм — 689 ₴
Ø3 мм	SUMTOM 0,008 мм — 699 ₴
Ø3,175 мм	SUMTOM 0,008 мм — 699 ₴
Ø5 мм	SUMTOM 0,008 мм — 699 ₴

ER11

Диаметр цанги	Исполнения в наличии: производитель, точность — цена
Ø1 мм	OTTIMO — 126 ₴
Ø1,5 мм	OTTIMO — 126 ₴
Ø2 мм	OTTIMO — 126 ₴
Ø2,5 мм	OTTIMO — 126 ₴
Ø3 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 390 ₴
Ø1/8″ мм	OTTIMO — 126 ₴
Ø3,5 мм	OTTIMO — 126 ₴
Ø4 мм	SUMTOM 0,008 мм — 390 ₴
Ø4,5 мм	OTTIMO — 126 ₴
Ø5 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 390 ₴
Ø5,5 мм	OTTIMO — 126 ₴
Ø6,5 мм	OTTIMO — 126 ₴
Ø7 мм	OTTIMO — 126 ₴

ER16

Диаметр цанги	Исполнения в наличии: производитель, точность — цена
Ø1 мм	OTTIMO — 126 ₴
Ø1,5 мм	OTTIMO — 126 ₴
Ø2 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴ AKKO 0,003 мм — 1 010 ₴
Ø2,5 мм	OTTIMO — 126 ₴
Ø3 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴ AKKO 0,003 мм — 786 ₴ DEGERLI 0,005 мм — 908 ₴
Ø4 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI — 908 ₴
Ø5 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI — 908 ₴
Ø6 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI — 908 ₴
Ø7 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴ DEGERLI — 908 ₴
Ø8 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI — 908 ₴
Ø9 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴ DEGERLI — 908 ₴
Ø10 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI — 908 ₴

ER20

Диаметр цанги	Исполнения в наличии: производитель, точность — цена
Ø1 мм	OTTIMO — 126 ₴
Ø1,5 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴
Ø2 мм	OTTIMO — 126 ₴ DEGERLI — 1 048 ₴
Ø3 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø4 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø5 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø6 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø7 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø8 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø9 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø10 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø11 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø12 мм	SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴
Ø13 мм	OTTIMO — 126 ₴ SUMTOM 0,008 мм — 499 ₴ DEGERLI 0,005 мм — 978 ₴

ER25

Диаметр цанги	Исполнения в наличии: производитель, точность — цена
Ø1,5 мм	OTTIMO — 139 ₴
Ø2 мм	GRIFF — 126 ₴ SUMTOM 0,008 мм — 549 ₴
Ø2,5 мм	OTTIMO — 139 ₴
Ø3 мм	DEGERLI 0,005 мм — 1 048 ₴
Ø3,5 мм	AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø4 мм	DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø4,5 мм	AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø5 мм	DEGERLI 0,005 мм — 1 048 ₴
Ø6 мм	OTTIMO — 139 ₴ SUMTOM 0,008 мм — 549 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø7 мм	OTTIMO — 139 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с квадратом под метчик) — 2 074 ₴
Ø8 мм	DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø9 мм	OTTIMO — 139 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø10 мм	AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø11 мм	OTTIMO — 139 ₴ SUMTOM 0,008 мм — 549 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø12 мм	OTTIMO — 139 ₴ SUMTOM 0,008 мм — 549 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴ SUMTOM 0,005 мм — по запросу
Ø13 мм	OTTIMO — 139 ₴ DEGERLI 0,005 мм — 1 048 ₴
Ø14 мм	GRIFF — 139 ₴ SUMTOM 0,008 мм — 549 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴
Ø15 мм	OTTIMO — 139 ₴ SUMTOM 0,008 мм — 549 ₴ DEGERLI 0,005 мм — 1 048 ₴
Ø16 мм	GRIFF — 139 ₴ OTTIMO — 139 ₴ SUMTOM 0,008 мм — 549 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 074 ₴

ER32

Диаметр цанги	Исполнения в наличии: производитель, точность — цена
Ø1 мм	OTTIMO — 223 ₴ Китай — 278 ₴
Ø1,5 мм	OTTIMO — 223 ₴ Китай — 278 ₴
Ø2 мм	OTTIMO — 223 ₴ GRIFF — 278 ₴ Китай — 278 ₴ AKKO 0,003 мм — 1 010 ₴
Ø2,5 мм	OTTIMO — 223 ₴
Ø3 мм	OTTIMO — 223 ₴ Китай — 253 ₴ SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴
Ø4 мм	SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø4,5 мм	AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø5 мм	GRIFF — 223 ₴ OTTIMO — 223 ₴
Ø6 мм	GRIFF — 223 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø7 мм	SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø8 мм	SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø9 мм	OTTIMO — 223 ₴ Китай — 278 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø10 мм	OTTIMO — 223 ₴ GRIFF — 223 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø11 мм	OTTIMO — 223 ₴ SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø12 мм	OTTIMO — 223 ₴ SUMTOM 0,008 мм — 649 ₴ AKKO 0,003 мм — 1 010 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø13 мм	OTTIMO — 223 ₴ Китай — 278 ₴ SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴
Ø14 мм	GRIFF — 223 ₴ OTTIMO — 223 ₴ SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø15 мм	OTTIMO — 251 ₴ SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴
Ø16 мм	GRIFF — 251 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø17 мм	OTTIMO — 223 ₴ GRIFF — 251 ₴ SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴
Ø18 мм	Китай — 223 ₴ SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø19 мм	OTTIMO — 223 ₴ GRIFF — 251 ₴ SUMTOM 0,008 мм — 649 ₴ DEGERLI 0,005 мм — 1 048 ₴
Ø20 мм	GRIFF — 251 ₴ DEGERLI 0,005 мм — 1 048 ₴ AKKO 0,003 мм (с СОЖ, с квадратом под метчик) — 2 129 ₴
Ø24 мм	SUMTOM 0,008 мм — 649 ₴

ER40

Диаметр цанги	Исполнения в наличии: производитель, точность — цена
Ø3 мм	OTTIMO — 251 ₴
Ø4 мм	GRIFF — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø5 мм	GRIFF — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø6 мм	SUMTOM 0,008 мм — 719 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø7 мм	OTTIMO — 251 ₴ SUMTOM 0,008 мм — 719 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø8 мм	GRIFF — 251 ₴ SUMTOM 0,008 мм — 719 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø9 мм	OTTIMO — 251 ₴
Ø10 мм	GRIFF — 251 ₴ OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø11 мм	OTTIMO — 251 ₴ SUMTOM 0,008 мм — 719 ₴
Ø12 мм	GRIFF — 251 ₴ OTTIMO — 251 ₴ SUMTOM 0,008 мм — 719 ₴
Ø13 мм	OTTIMO — 251 ₴
Ø14 мм	OTTIMO — 251 ₴ SUMTOM 0,008 мм — 719 ₴
Ø15 мм	OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø16 мм	OTTIMO — 251 ₴ SUMTOM 0,008 мм — 719 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø17 мм	OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø18 мм	GRIFF — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø19 мм	OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø20 мм	GRIFF — 251 ₴ OTTIMO — 251 ₴
Ø21 мм	OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø22 мм	OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø23 мм	OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø24 мм	OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø25 мм	OTTIMO — 251 ₴ DEGERLI 0,005 мм — 1 397 ₴
Ø26 мм	OTTIMO — 251 ₴

ER50

Диаметр цанги	Исполнения в наличии: производитель, точность — цена
Ø6 мм	OTTIMO — 1 015 ₴
Ø7 мм	OTTIMO — 1 015 ₴
Ø8 мм	OTTIMO — 1 015 ₴
Ø9 мм	OTTIMO — 1 015 ₴
Ø10 мм	OTTIMO — 1 015 ₴
Ø11 мм	OTTIMO — 1 015 ₴
Ø12 мм	OTTIMO — 1 015 ₴
Ø13 мм	OTTIMO — 1 015 ₴
Ø14 мм	OTTIMO — 1 015 ₴
Ø15 мм	OTTIMO — 1 015 ₴
Ø16 мм	OTTIMO — 1 015 ₴
Ø17 мм	OTTIMO — 1 015 ₴
Ø18 мм	OTTIMO — 1 015 ₴
Ø19 мм	OTTIMO — 1 015 ₴
Ø20 мм	OTTIMO — 1 015 ₴
Ø22 мм	OTTIMO — 1 015 ₴
Ø24 мм	OTTIMO — 1 015 ₴
Ø26 мм	OTTIMO — 1 015 ₴
Ø28 мм	OTTIMO — 1 015 ₴
Ø30 мм	OTTIMO — 1 015 ₴
Ø32 мм	OTTIMO — 1 015 ₴
Ø34 мм	OTTIMO — 1 015 ₴

Частые вопросы

Как выбрать цангу по диаметру инструмента?

Возьмите цангу, диапазон которой включает диаметр хвостовика. Номинал цанги — верхняя граница: хвостовику Ø10 мм подойдёт ER32 10 мм (диапазон 9–10 мм). Лучше брать цангу, у которой хвостовик ближе к верхней границе диапазона.

Чем отличаются ER11, ER16, ER20, ER25, ER32 и ER40?

Размером конуса и наибольшим диаметром зажима: 7, 10, 13, 16, 20 и 26 мм соответственно. Цанги разных систем между собой не взаимозаменяемы: ER25 не садится в патрон ER32.

Подойдёт ли цанга одного бренда к патрону другого?

В системе ER — да: размеры стандартизованы по DIN 6499, цанга ER32 садится в любой патрон ER32. Исключения — цанги под особые гайки и прецизионные серии с иным углом конуса.

Что значит Class 2, Class 1 и TOPAC?

Классы точности по биению: Class 2 — до 15–20 мкм, Class 1 — до 10–15 мкм, TOPAC — до 5–10 мкм. Чем выше класс, тем меньше биение инструмента и тем лучше стойкость и качество поверхности на чистовых режимах.

Когда нужна цанга с подводом СОЖ?

Когда охлаждающая жидкость подаётся через инструмент (сверла и фрезы с внутренними каналами). Обычная цанга СОЖ через себя не пропускает.

Можно ли зажать инструмент меньше диапазона цанги?

Нет: каждая цанга рассчитана на свой диапазон около 1 мм (0,5 мм у ER11 и мельче). Вне диапазона хвостовик держится ненадёжно, биение растёт, а цанга может сломаться. Подбирайте цангу под диаметр хвостовика.
