Цанга ER16 на диаметр 2–3 мм по DIN 6499 (ISO 15488-B). Держит хвостовики в этом диапазоне с биением не более 0,008 мм. Наружный конус 17 мм, длина 27,5 мм, посадка под стандартную гайку M22x1,5.
Совместимость и подбор
Цанга рассчитана на хвостовик 3 мм и сжимается до 2 мм.
- Посадочное гнездо
- цанговый патрон серии ER16 по DIN 6499
- Диаметр хвостовика инструмента
- 2–3 мм
- Зажимная гайка
- ER16 с резьбой M22x1,5, стандартная или с упорным подшипником
- Полный ряд серии
- от 1 до 12,5 мм с шагом 1 мм
- Взаимозаменяемость
- посадка нормирована DIN 6499, цанга встает в патрон ER16 любого изготовителя
Назначение и область применения
Цанга передает крутящий момент от шпинделя на инструмент и центрирует его. Разрезная втулка с наружным конусом стягивается гайкой патрона и обжимает хвостовик по всей длине посадки, отсюда точность выше, чем у сверлильного патрона, и жесткость выше, чем у переходной втулки.
Диапазон 2–3 мм рабочий для граверных и микрофрез, сверл малого диаметра, центровок. На этих размерах биение цанги напрямую переносится на инструмент: при 0,03 мм биения микрофреза 2 мм ломается в первых проходах, поэтому класс точности здесь важнее, чем на крупных фрезах.
Практика применения
Система ER16 по DIN 6499: наибольший зажимаемый диаметр 10 мм, длина цанги 27,5 мм.
Характеристики
- Тип
- цанга зажимная ER16, разрезная
- Стандарт
- DIN 6499 / ISO 15488-B
- Обозначение серии по стандарту
- 426E
- Диаметр зажима
- 2–3 мм
- Диапазон сжатия
- 1 мм
- Радиальное биение, не более
- 0,008 мм
- Класс точности
- Class 1 (AA), повышенный
- Наружный диаметр D
- 17 мм
- Длина L
- 27,5 мм
- Материал
- пружинная сталь, закалка
- Производитель
- SUMTOM

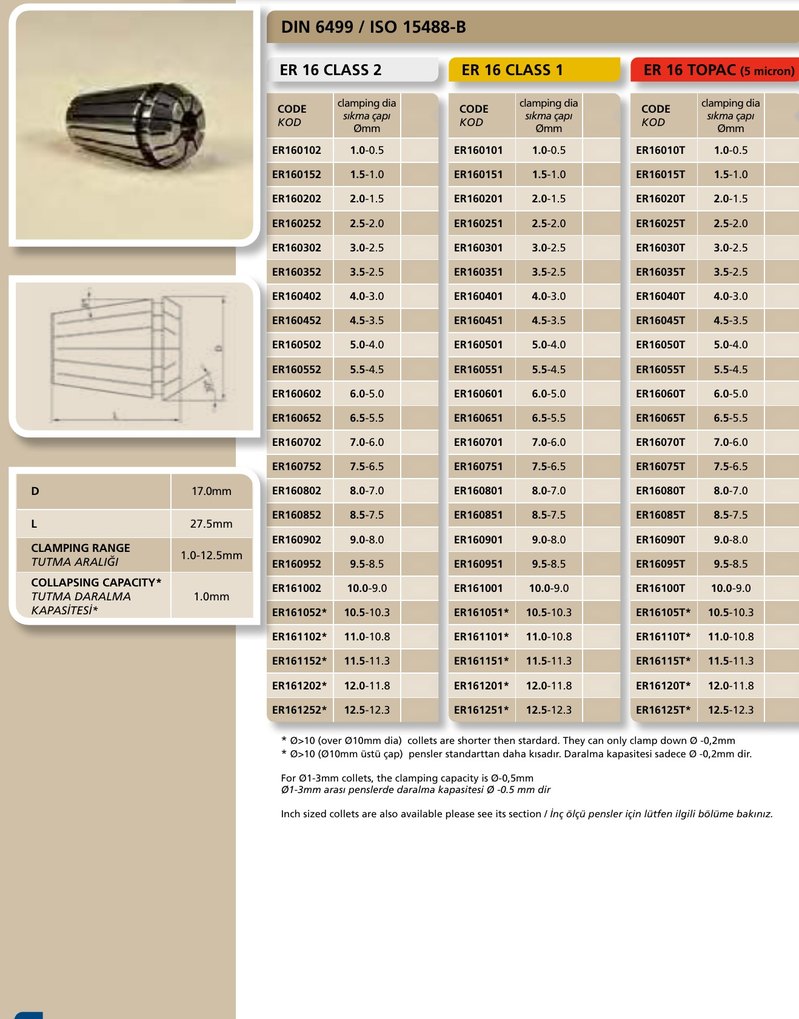

Размеры и диапазоны зажима сверены с каталогом Gurkan 2023, август 2026.
Что означает обозначение ER16 426E
- ER
- тип цанги по DIN 6499: разрезная втулка с наружным конусом и обратным буртом под гайку
- 16
- номинал серии, ему соответствует наружный диаметр 17 мм и длина 27,5 мм
- 426E
- обозначение серии по DIN 6499 и ISO 15488-B, встречается в каталогах вместо буквенного
- 2–3 мм
- диапазон зажима: цанга сжимается на 1 мм от верхней границы
- Class 1 (AA)
- класс точности, радиальное биение до 0,008 мм
Частые вопросы
- Можно ли зажимать метчик прямо в цанге?
- Можно на станке с синхронизацией по резьбе. На обычном фрезерном станке метчик ставят через компенсирующий патрон или через квадратную цангу ER, иначе шаг режется с натяжкой.
- Как понять, что цанга изношена?
- По следам натира на конусе и по биению: зажать калиброванный хвостовик и промерить индикатором на вылете 3 диаметров. Рост выше паспортных 0,008 мм означает замену.
- Держит ли цанга инструмент с лыской Weldon?
- Держит, но лыска нарушает контакт лепестков и добавляет биение. Под хвостовик с лыской правильнее взять патрон Weldon соответствующего диаметра.
- Обязательно ли ставить цангу в гайку до патрона?
- Да. Цанга защелкивается в эксцентриковое кольцо гайки, и уже собранный узел наворачивается на патрон. Если вложить цангу в конус патрона отдельно, кольцо гайки ломает бурт.
Преимущества
- ✓ Радиальное биение до 0,008 мм, контролируется на каждой цанге
- ✓ Диапазон сжатия 1 мм закрывает допуск h6 и перешлифованные хвостовики
- ✓ Обжим по всей длине посадки: момент передается трением, хвостовик не проворачивается
- ✓ Посадка по DIN 6499: цанга не привязана к патрону конкретного бренда
- ✓ Закаленная пружинная сталь, лепестки возвращают форму после раскрытия гайки
Сопутствующие товары
- Цанговый патрон
- Патрон цанговый BT40 22x100мм к цангам ER16M mini 1-10мм MAS 403 BT форма AD SUMTOM, Патрон цанговый BT40 22x150мм к цангам ER16M mini 1-10мм MAS 403 BT форма AD SUMTOM
- Гайка
- Гайка D28xM22 к цанговому патрону ER16A SUMTOM
- Ключ
- Ключ к гайкам цанг типа 426 ER16A d32
Соседние типоразмеры
- Меньший диаметр
- Цанга типа ER16 d2.0-1.5мм точность 0,008мм по DIN6499 к цанговому патрону SUMTOM
- Больший диаметр
- Цанга типа ER16 d4,0-3,0мм точность 0,008мм по DIN6499 к цанговому патрону SUMTOM
- Тот же диаметр, другая серия
- Цанга типа ER11 d3.0-2.5мм точность 0,008мм по DIN6499 к цанговому патрону SUMTOM, Цанга типа ER20 d3,0-2,0мм точность 0,008мм по DIN6499 к цанговому патрону SUMTOM
Другие типоразмеры и серии собраны в разделе Цанги.
