Цанги ER, ERS и герметичные: с подачей СОЖ, для метчиков, прецизионные — как выбрать

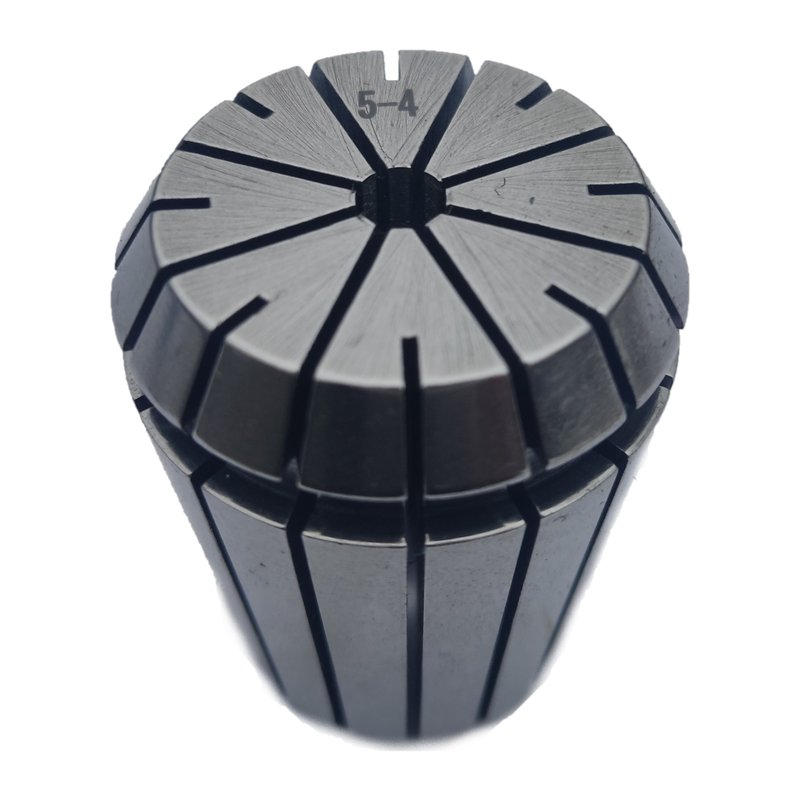

Цанга ER — это сменная втулка цангового патрона, а обозначения вокруг неё (ER, ERS, герметичная, с подачей СОЖ, для метчиков) показывают, как она держит инструмент и что делает с охлаждением. Обычная цанга ER подходит для большинства задач. Герметичная (ERS) нужна, когда СОЖ подаётся через шпиндель и инструмент. Цанга с квадратом держит метчик за хвостовик и не даёт ему провернуться. Прецизионные цанги (0,005 и 0,003 мм) берут на чистовые операции и высокие обороты. Ниже — как выбрать тип и какие ошибки совершают чаще всего. В каталоге сейчас более 500 цанг в наличии.

Какие бывают цанги и что значат обозначения

Размеры системы ER (ER8 … ER50) и посадка в патроне стандартизованы по DIN 6499 / ISO 15488, поэтому цанга любой марки садится в патрон того же размера. А вот буквы после «ER» у разных производителей означают разное, поэтому сверяйтесь с чертежом или описанием позиции. Обычно встречаются такие исполнения:

Подробно о системах ER, диапазонах зажима и классах точности — в статье «Цанги ER8–ER50: размеры, диапазон зажима, точность по DIN 6499». Какой патрон и какую гайку брать — в статье про фрезерные патроны.

Герметичная цанга: когда она нужна

В обычной цанге прорези открыты: если охлаждающая жидкость подаётся через шпиндель, она вытекает через них в патрон и не доходит до режущей кромки. Герметичная цанга закрывает прорези, и весь поток идёт по каналу инструмента (свёрла и фрезы с внутренним подводом). Это нужно, когда:

• станок подаёт СОЖ через шпиндель и вы работаете инструментом с внутренним каналом;
• глубокое сверление: жидкость должна попадать на кромку, а не в стружку;
• нужно защитить патрон от стружки и эмульсии, которые забивают конус.

Если СОЖ подаётся только снаружи (поливом), обычной цанги достаточно, переплачивать не нужно.

Цанга для метчика

Обычная цанга зажимает цилиндрический хвостовик силой трения, а метчик при нарезании резьбы создаёт крутящий момент и может провернуться. Поэтому для машинных метчиков делают цанги с квадратом: он входит в квадрат на хвостовике и передаёт момент без проскальзывания. Выбирая такую цангу, сверяйте два размера: диаметр хвостовика метчика и сторону квадрата (например, «ER25, хвостовик 7 мм, квадрат 5,6 мм»). Для нарезания резьбы с компенсацией подачи лучше специальный резьбонарезной патрон, а не цанга ER.

Как выбрать цангу: порядок

1. Определите систему патрона: ER11, ER16, ER20, ER25, ER32, ER40 или ER50 (цанга другой системы не встанет).
2. Подберите диаметр по хвостовику инструмента: цанга зажимает около 1 мм диапазона, номинал — верхняя граница (хвостовик 10 мм — цанга «10 мм», диапазон 9–10).
3. Выберите тип: обычная, герметичная, с квадратом для метчика.
4. Выберите точность: стандартная 0,008 мм для чернового и общего фрезерования, 0,005 и 0,003 мм для чистовой обработки и малых диаметров.
5. Проверьте гайку: она должна быть той же системы (ER32 к ER32) и подходить к вашему патрону (A, UM, мини).

Как проверить и сохранить точность

• Чистота. Перед зажимом протрите конус патрона, цангу и гайку: стружка и эмульсия дают биение больше, чем износ цанги.
• Длина посадки. Вставляйте хвостовик не менее чем на половину длины цанги; чем глубже, тем меньше биение и вибрации.
• Проверка биения. Закрепите оправку без инструмента и проверьте индикатором на оправке (пробной) на расстоянии 3–4 диаметров от торца: для 0,008 мм допустимо до 8 мкм, для 0,005 — до 5 мкм.
• Износ. Цанги с трещинами, забоинами в конусе или следами разболтки меняют: они дают нестабильное биение и могут сломаться на нагрузке.

Частые ошибки

• Не тот диапазон. Хвостовик меньше диапазона цанги: инструмент держится плохо, цанга ломается.
• Обычная цанга при подаче СОЖ через шпиндель. Жидкость уходит в патрон, инструмент перегревается.
• Метчик в обычной цанге на тяжёлой резьбе. Хвостовик проворачивается, метчик ломается.
• Грязный конус. Прецизионная цанга с загрязнённым конусом даёт биение, как у обычной.
• Смешивание систем. ER25 и ER32 не взаимозаменяемы даже с «похожими» гайками.

Частые вопросы

Чем герметичная цанга отличается от обычной?

У герметичной прорези залиты уплотнителем, поэтому СОЖ не просачивается в патрон и идёт по каналу инструмента. Обычная цанга пропускает жидкость через прорези.

Можно ли использовать цангу ER для метчика?

Можно, если это цанга с квадратом под хвостовик метчика. Обычная цанга не передаёт момент надёжно, метчик может провернуться. Для нарезания с компенсацией лучше резьбонарезной патрон.

Какая точность цанги нужна?

Для чернового и общего фрезерования достаточно 0,008 мм. Для чистовой обработки, малых диаметров (до 6–8 мм) и высоких оборотов берите 0,005 или 0,003 мм: биение влияет на стойкость и шероховатость.

Подойдёт ли цанга одного бренда к патрону другого?

В системе ER да: посадка стандартизована по DIN 6499. Гайка должна быть из той же системы и размера.

Когда менять цангу?

При трещинах, забоинах, потере точности по индикатору или когда инструмент проворачивается. Цанги относятся к расходным деталям: они изнашиваются от затяжки и инструмента.

Как узнать размер цанги, если маркировка стёрта?

Измерьте длину и больший диаметр цанги и сравните с таблицей систем ER: ER16 — длина 27,5 мм, ER20 — 31,5, ER25 — 34, ER32 — 40.
