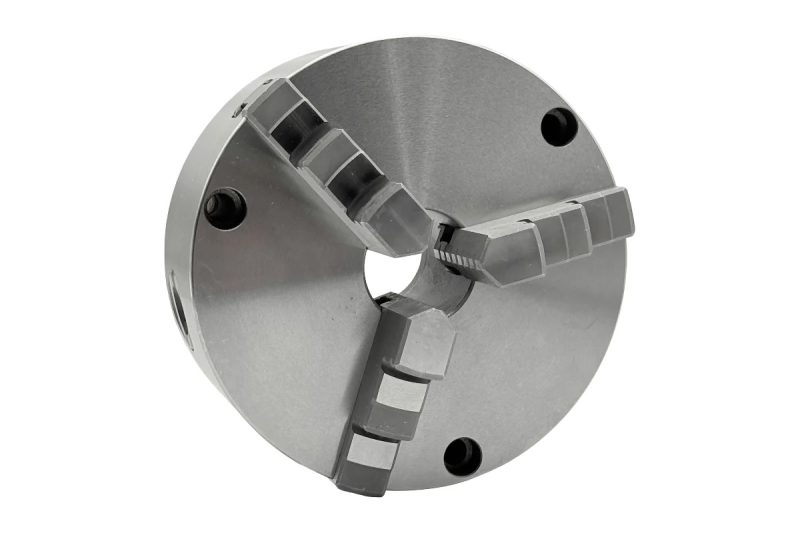

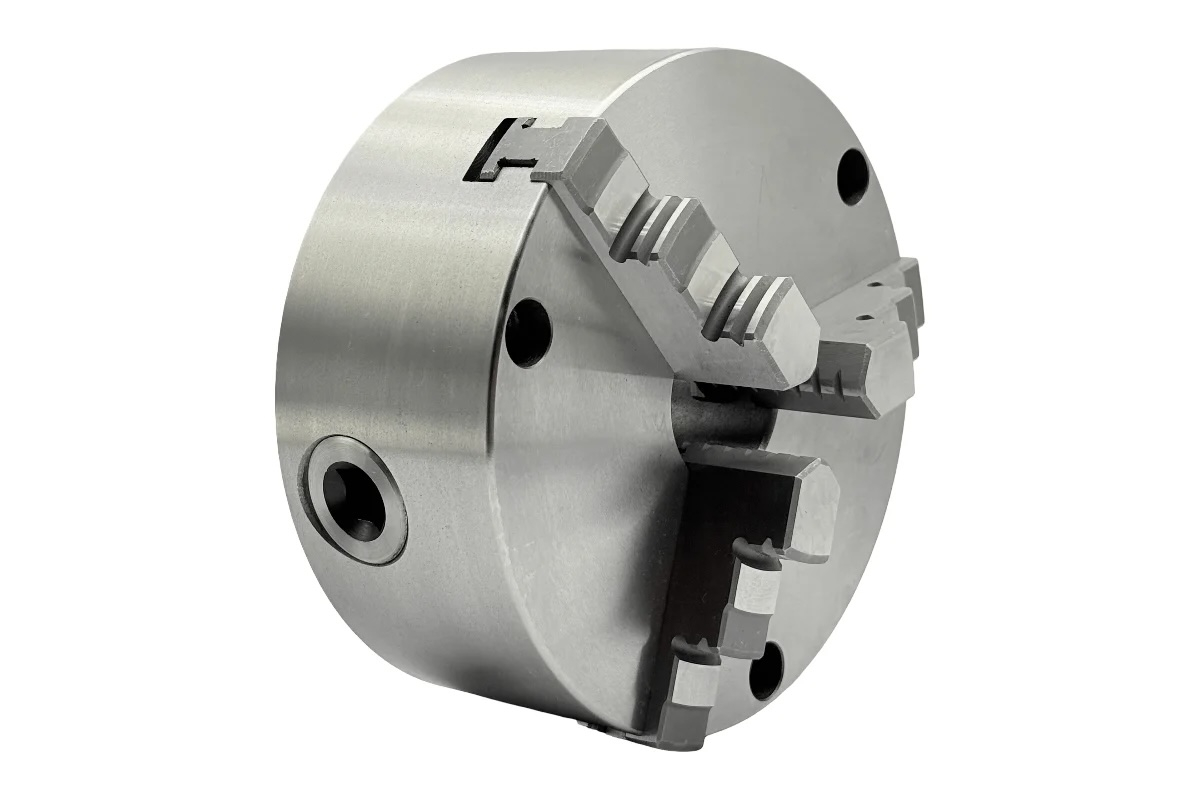

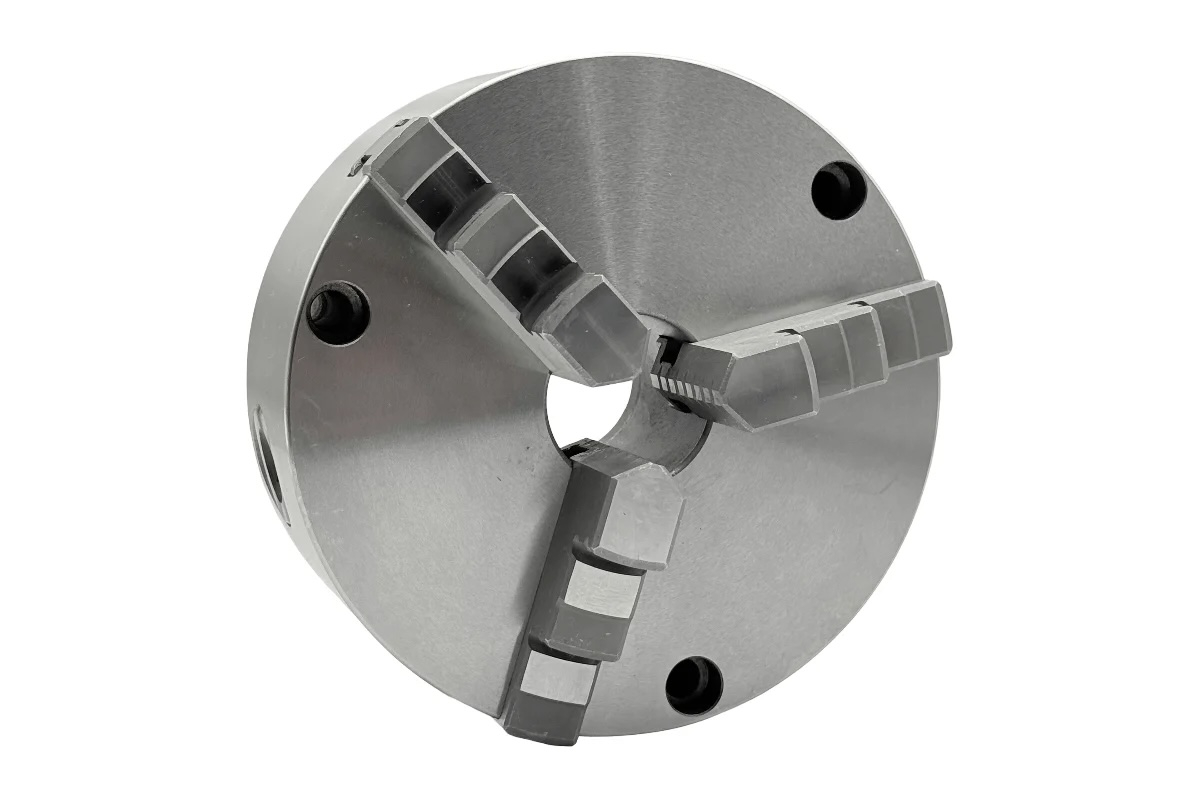

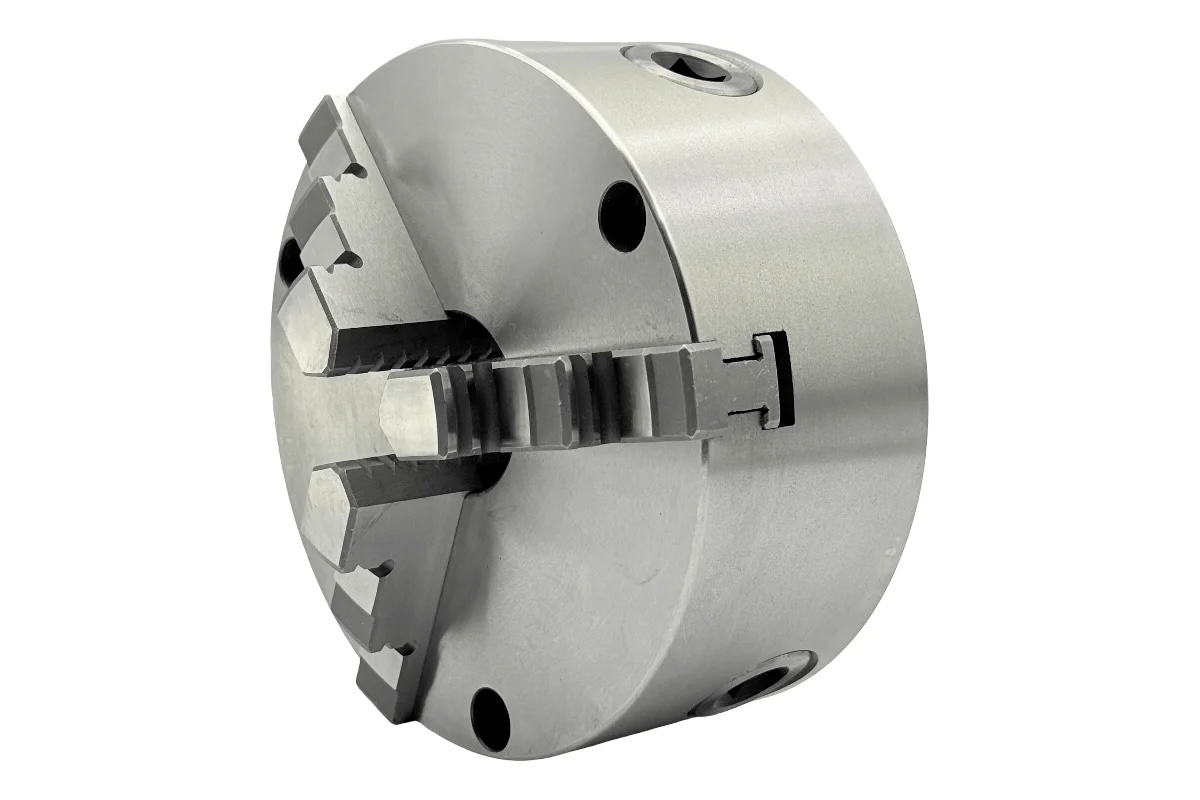

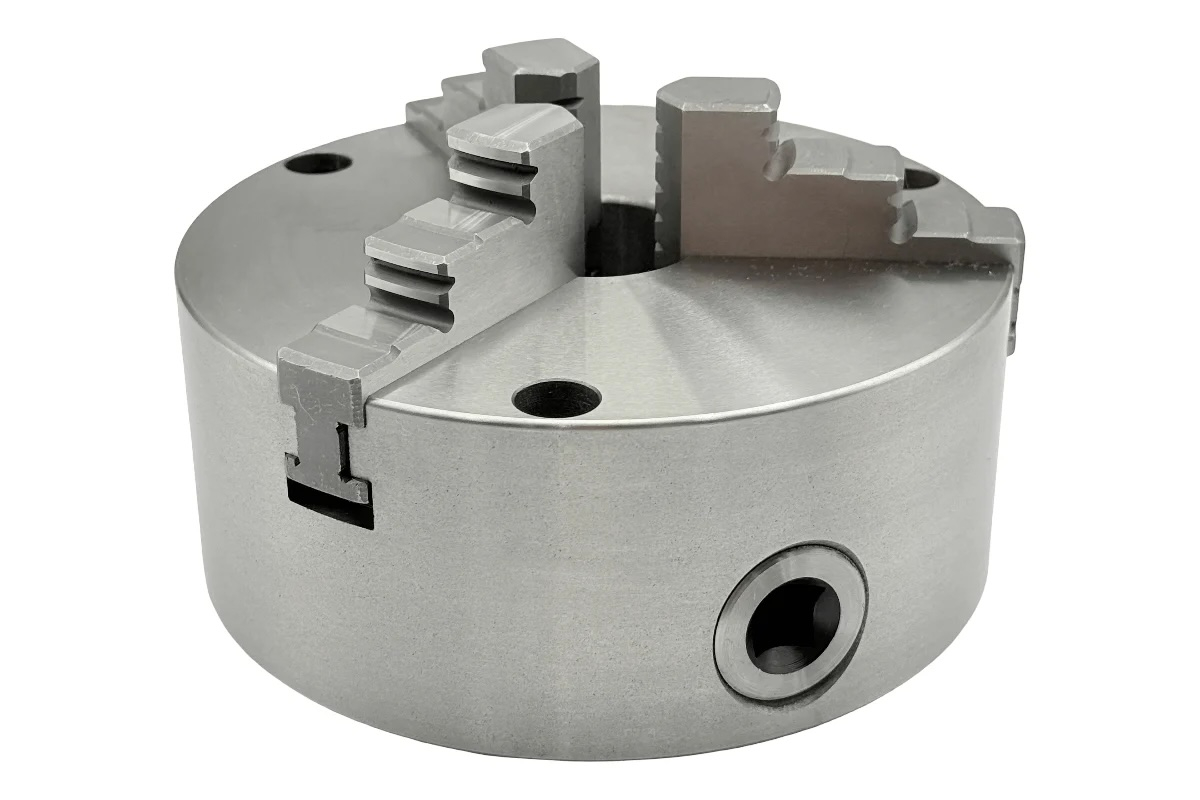

Токарный патрон 250 мм, трехкулачковый самоцентрирующий, с отверстиями под крепление, модель К21-250 . Крепление на станок — цилиндрический центрирующий поясок, установка через переходной фланец. Зажим прямыми кулачками 6–110 мм, обратными 90–250 мм. Сквозное отверстие 80 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
- Крепление на станок
- цилиндрический центрирующий поясок, установка через переходной фланец
- Центрирующий поясок
- диаметр 206 мм, посадка H7, требуется переходной фланец
- Диаметр сквозного отверстия
- 80 мм
- Диапазон зажима прямыми кулачками
- 6–110 мм
- Диапазон зажима в распор
- 80–250 мм
- Диапазон зажима обратными кулачками
- 90–250 мм
- Посадка сменных кулачков
- в каталоге на этот диаметр встречаются варианты шаг/ширина/паз 10/28/12, 9/28/12, 10/27/10 мм — сверьте по своему патрону
Назначение и область применения
Спирально-реечный патрон 250 мм — основная оснастка универсального токарного станка. Все кулачки сходятся к центру одновременно от одного ключа, поэтому круглый пруток, трубу или предварительно обработанную деталь ставят без выверки.
Прямыми кулачками берут заготовку 6–110 мм за наружную поверхность, в распор — деталь 80–250 мм изнутри, обратными кулачками — 90–250 мм. Перестановка кулачков с прямых на обратные занимает несколько минут и не требует разборки корпуса.

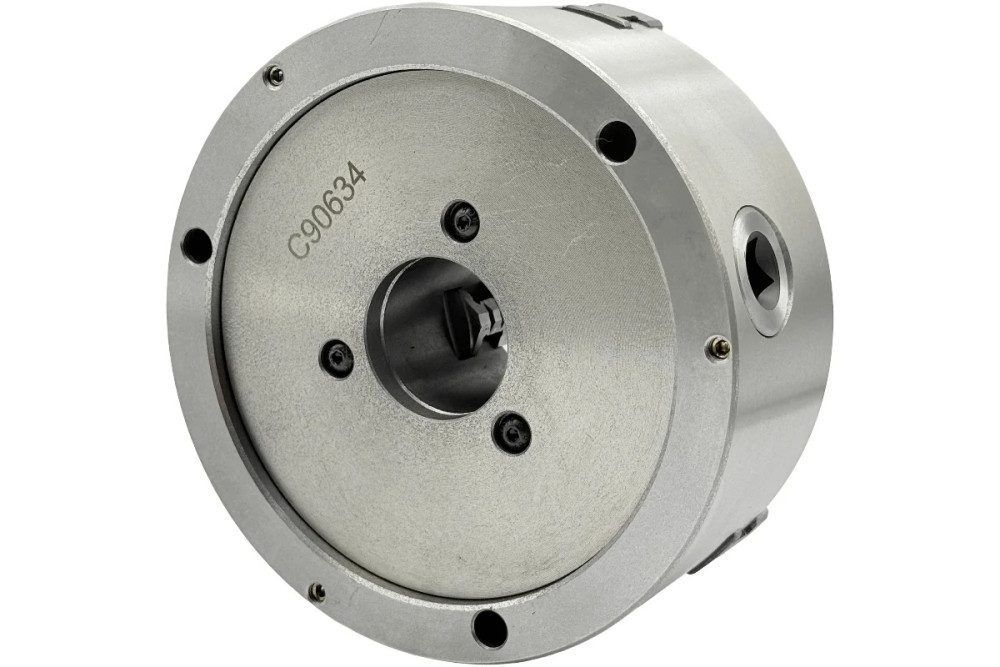

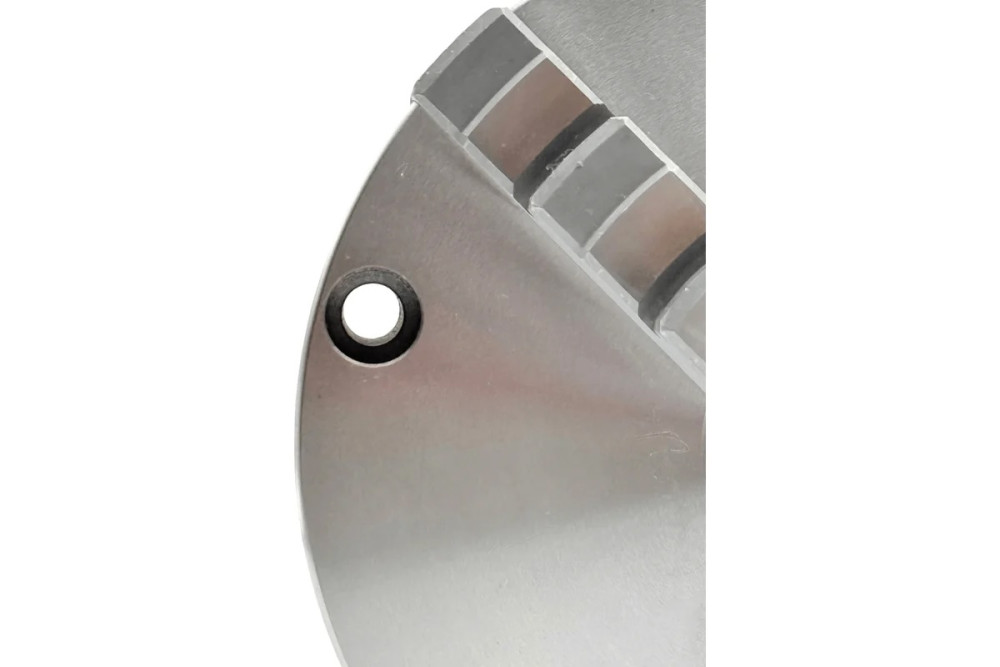

Исполнение К21 отличается сквозными отверстиями в корпусе под крепление к планшайбе или переходному фланцу с лицевой стороны — патрон снимается без доступа к тыльной стороне шпинделя.
Практика применения
Сырые кулачки растачивают по месту под конкретную деталь — так получают соосность лучше паспортной. Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку.
Характеристики
- Тип
- трехкулачковый самоцентрирующий, с отверстиями под крепление
- Наружный диаметр
- 250 мм
- Число кулачков
- 3
- Диаметр центрирующего пояска D₁
- 206 мм
- Диаметр расположения крепежных отверстий D₂
- 226 мм
- Диаметр сквозного отверстия D₃
- 80 мм
- Высота корпуса H
- 80 мм
- Крепежные отверстия
- 3×M12
- Максимальное усилие зажима
- 46 кН
- Предельная частота вращения
- 2000 об/мин
- Максимальный момент на ключе
- 320 Н·м
- Радиальное биение
- 0,04 мм
- Торцевое биение
- 0,04 мм
- Стандарт изготовителя
- GB/T 23291-2009
- Материал корпуса
- высокопрочный чугун (QT)
- Тип кулачков
- цельные, комплект прямых и обратных
- Производитель
- PREMIO
- Состояние
- новый
Тип и размеры — по ГОСТ 2675-80, 1654-86 (Патроны самоцентрирующие трехкулачковые. Основные размеры / Патроны токарные общего назначения. Общие технические условия).
Тексты стандартов: ГОСТ 2675-80, ГОСТ 1654-86.
Что означает обозначение К21-250
К21-250 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
- К21
- серия патрона: трехкулачковый самоцентрирующий, с отверстиями под крепление
- 250
- наружный диаметр корпуса в миллиметрах
Предельные режимы
- Параметр
- Корпус QT (чугун) / Корпус G (сталь)
- Максимальное усилие зажима
- 46 кН / 46 кН
- Предельная частота вращения
- 2000 об/мин / 2400 об/мин
- Максимальный момент на ключе
- 320 Н·м / 320 Н·м
Значения предельные, а не рабочие. С ростом оборотов центробежная сила отжимает кулачки, и фактическое усилие падает: на 2000 об/мин от паспортных 46 кН остается заметно меньше. Рабочую частоту выбирают по режиму резания, а не по этой строке. Удлинять ключ трубой нельзя — момент выше 320 Н·м ломает спираль.
Частые вопросы
- Что нужно, чтобы поставить патрон на станок?
- Переходной фланец под конец шпинделя вашего станка. Со стороны патрона фланец растачивают под поясок 206 мм с посадкой H7 и сверлят отверстия по диаметру 226 мм. Биение фланца после установки не должно превышать 0,005 мм.
- Хватит ли диапазона под мою деталь?
- Прямыми кулачками 6–110 мм, обратными 90–250 мм. Зажимать у самого края хода не следует: кулачок опирается на неполную длину гребенки и усилие падает.
- Подойдут ли кулачки от другого патрона того же диаметра?
- Только при совпадении трех размеров: шага гребенки, ширины кулачка и ширины паза. У патронов одного диаметра разных изготовителей эти размеры расходятся, поэтому сверяйте по своему патрону, а не по надписи на корпусе.
- Можно ли восстановить точность изношенного патрона?
- Радиальное биение по паспорту — 0,04 мм. Если биение выросло, сначала промывают корпус и спираль от стружки и смазывают через пресс-масленку: загрязнение дает основную часть погрешности. Расточка сырых кулачков по месту возвращает соосность под конкретную деталь.
Преимущества
- ✓ Одновременный ход всех кулачков от одного ключа — установка круглой заготовки без выверки
- ✓ Перестановка кулачков расширяет диапазон с 6–110 мм до 90–250 мм
- ✓ Сквозное отверстие 80 мм — пруток проходит через шпиндель
- ✓ Корпус из высокопрочного чугуна QT гасит вибрацию лучше стального при равной массе
- ✓ Паспортное усилие зажима 46 кН при моменте на ключе 320 Н·м

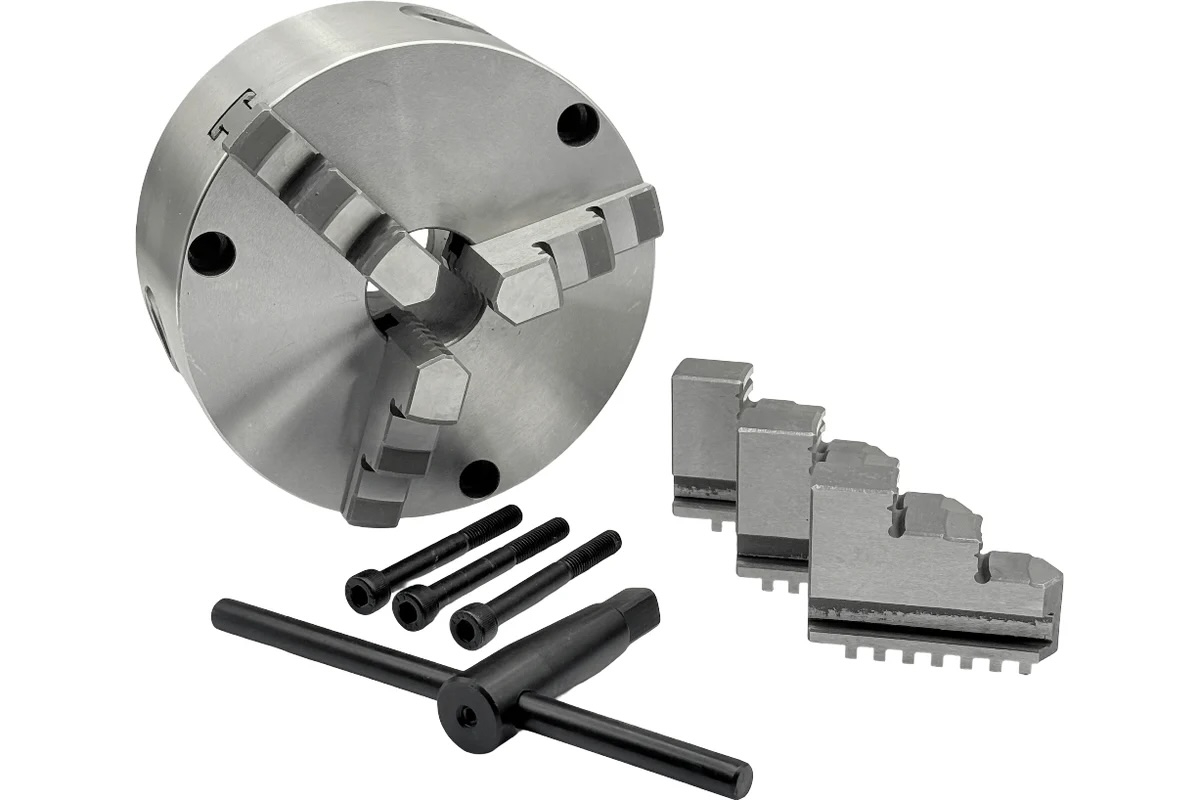

- ✓ Кулачки и ключ — расходные части, продаются отдельно и меняются без разборки корпуса
Соседние типоразмеры
- Патрон токарный ф200 3-х кул. К21-200 с отверстиями PREMIO
- ближайший меньший типоразмер
- Патрон токарный ф315 3-х кул. К21-315C с отверстиями PREMIO
- ближайший больший типоразмер
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 58 мм прямыми и около 170 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза. Совпадение диаметра посадку не гарантирует — сверяйте все три размера по своему патрону.
