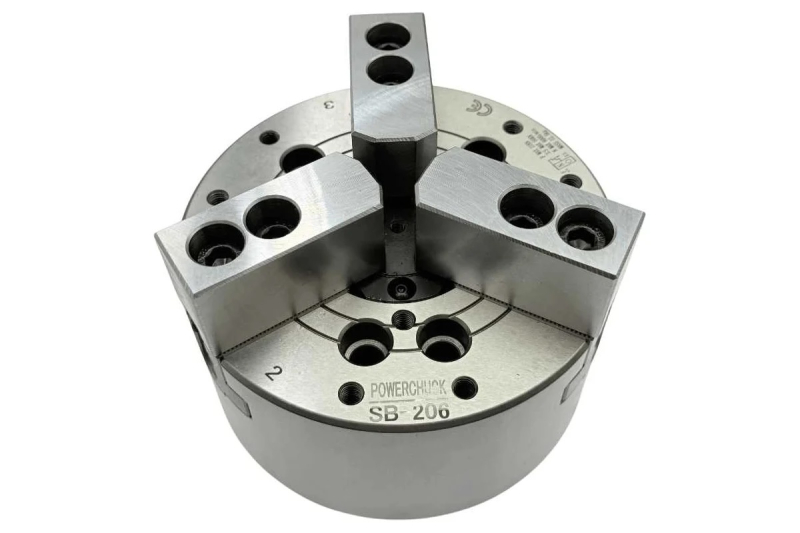

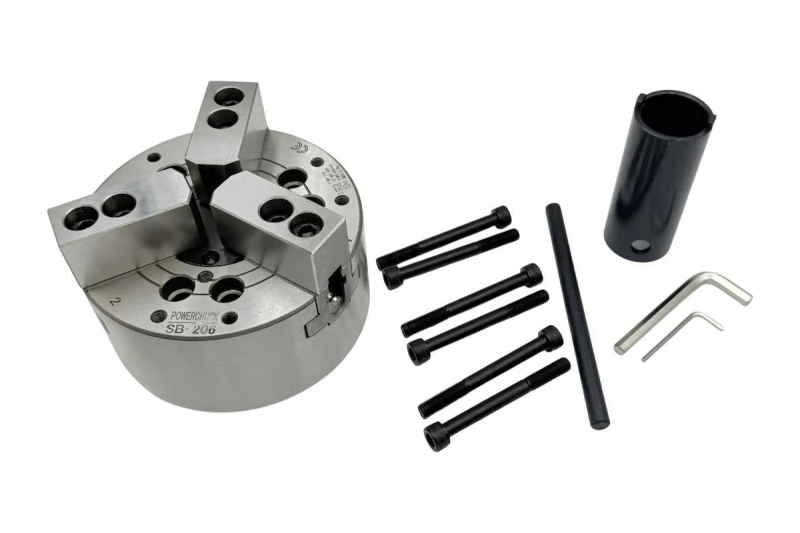

Гидравлический токарный патрон SB-206, 6″, наружный диаметр 168 мм, 3 кулачка, сквозное отверстие под пруток. Диапазон зажима 15–165 мм, максимальное усилие зажима 5710 кгс при тяговом усилии 2140 кгс, предельная частота 6000 об/мин. Масса 12,5 кг.
Совместимость и подбор
Патрон работает в паре с вращающимся гидроцилиндром и тягой.
- Гидроцилиндр
- SH1246
- Ход поршня
- 12 мм
- Ход кулачка по диаметру
- 5,5 мм
- Диапазон зажима
- 15–165 мм
- Максимальное рабочее давление
- 28 кгс/см² (2,7 МПа)

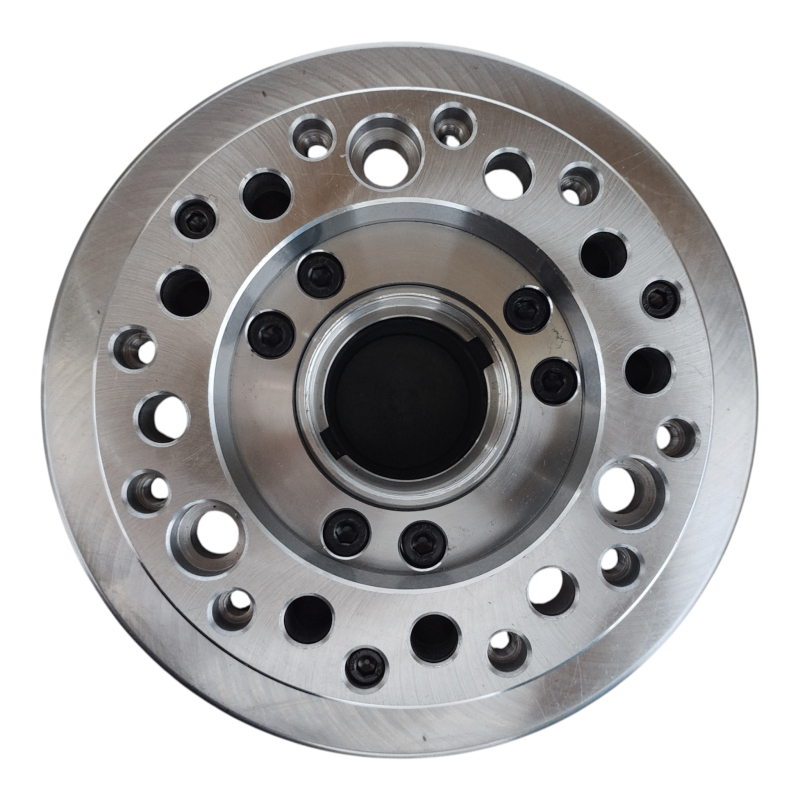

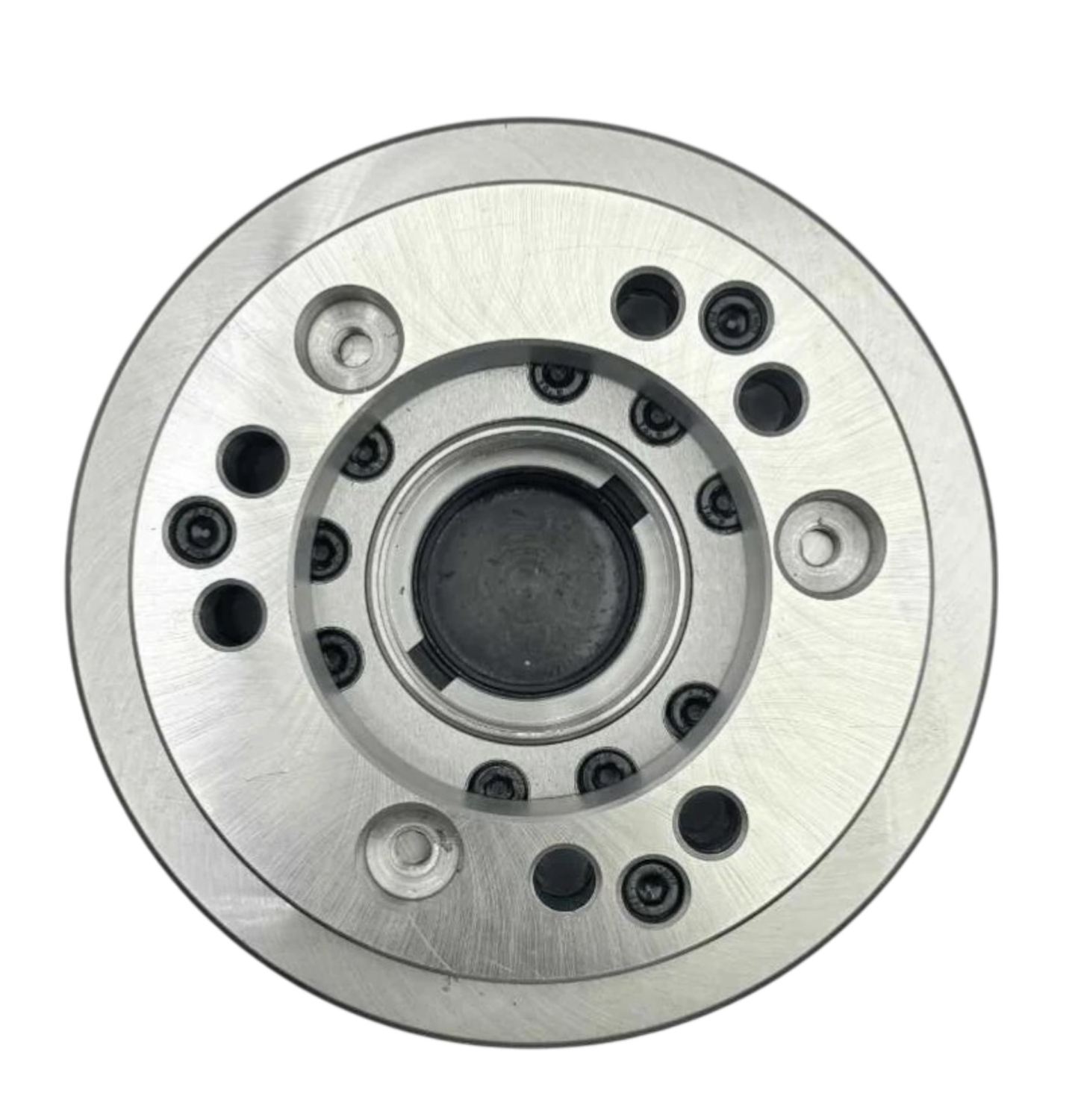

- Переходной фланец: диаметр посадки
- 140 мм, центрирующий буртик 104,8 мм, высота 15 мм
- Сырые накладные кулачки
- ширина 60 мм, длина 106 мм, глубина под расточку до 20 мм
Назначение и область применения
Силовой патрон ставят на токарные станки с ЧПУ и автоматы, где деталь зажимается без участия оператора. Усилие задается давлением в гидросистеме и повторяется от детали к детали, поэтому разброс по деформации тонкостенных заготовок меньше, чем при ручном ключе.
Сквозное отверстие пропускает пруток, поэтому патрон подходит для прутковой работы с подачей через шпиндель. Накладные кулачки растачивают по месту под конкретную деталь — это дает соосность выше, чем у сменных каленых.
Практика применения
Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку. Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном.

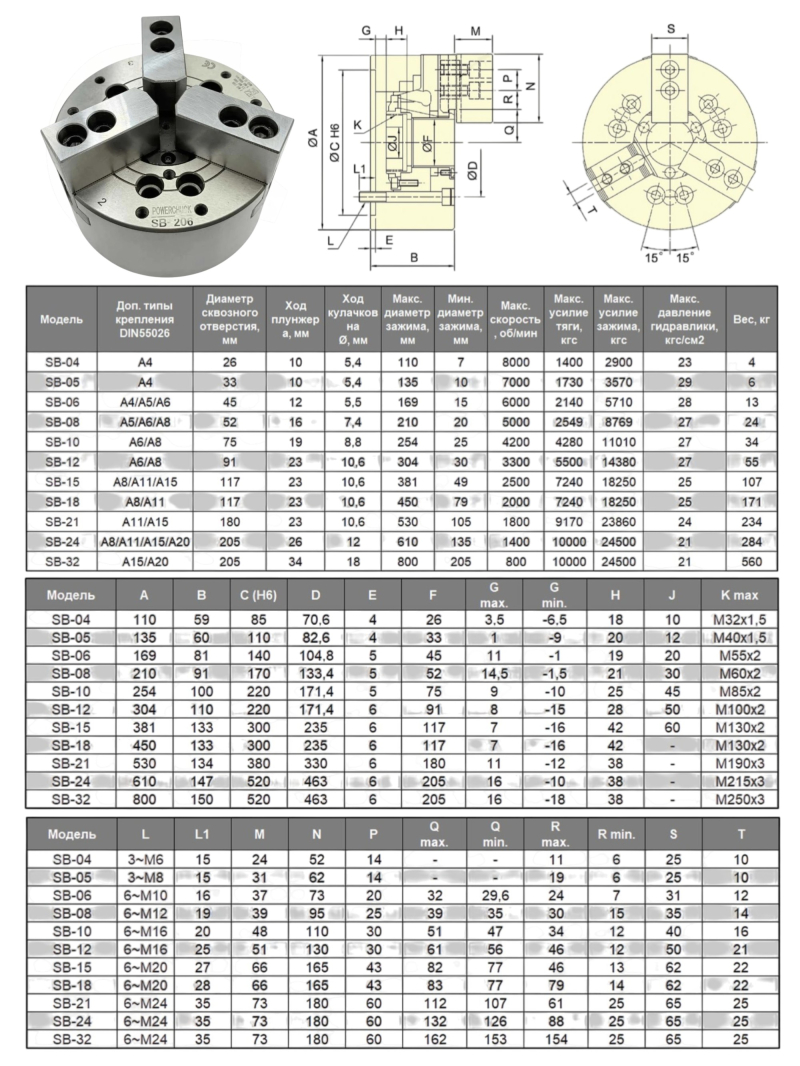

Характеристики
- Тип
- гидравлический силовой, 3-кулачковый, со сквозным отверстием
- Типоразмер
- 6″
- Наружный диаметр
- 168 мм
- Диапазон зажима
- 15–165 мм
- Максимальное усилие зажима
- 5710 кгс
- Максимальное тяговое усилие
- 2140 кгс
- Предельная частота вращения
- 6000 об/мин
- Максимальное рабочее давление
- 28 кгс/см² (2,7 МПа)
- Масса
- 12,5 кг
- Производитель
- PREMIO
- Состояние
- новый
Что означает обозначение SB-206
SB-206 — обозначение серии и типоразмера силового патрона.
- SB
- серия силовых патронов со сквозным отверстием
- 206
- типоразмер 6 дюймов
Предельные режимы
- Параметр
- Значение
- Давление в гидросистеме
- 28 кгс/см² (не превышать)
- Тяговое усилие на штоке
- 2140 кгс
- Усилие зажима
- 5710 кгс
- Частота вращения
- 6000 об/мин
При зажиме за внутренний диаметр давление снижают не менее чем вдвое от рабочего — иначе кулачок или деталь деформируются. При высоких накладных кулачках снижают и давление, и обороты: плечо растет, момент на посадочном месте кулачка тоже.
Частые вопросы
- Какой гидроцилиндр нужен?
- Изготовитель указывает SH1246. Длина тяги считается по формуле из паспорта, материал тяги — сталь с пределом прочности от 380 МПа, иначе резьба сминается и зажим пропадает на ходу.
- Как крепится патрон к шпинделю?
- Через переходной фланец: посадка 140 мм, буртик 104,8 мм, высота 15 мм. Биение фланца после установки — не более 0,005 мм, иначе точность патрона теряется на самой установке.
- Чем затягивать болты кулачков и патрона?
- Моментом по таблице изготовителя: M8 — 38,2 Н·м, M10 — 72,6 Н·м, M12 — 106,8 Н·м, M16 — 250 Н·м. Болты патрона затягивают крест-накрест в порядке 1-2-3-4-5-6, иначе фланец встает с перекосом и дает биение.
- Как часто обслуживать?
- Смазка через пресс-масленку каждую смену, при высоких оборотах и обильном СОЖ — чаще. Полная разборка с промывкой раз в полгода или каждые 100 000 циклов, при работе по литью — вдвое чаще.
Преимущества
- ✓ Повторяемое усилие зажима 5710 кгс, заданное давлением, а не рукой оператора
- ✓ Сквозное отверстие под пруток — подача заготовки через шпиндель
- ✓ Предельная частота 6000 об/мин — под скоростную обработку
- ✓ Сырые накладные кулачки растачиваются по месту под конкретную деталь
- ✓ Клиновой механизм самотормозящийся: при падении давления деталь не выбрасывает мгновенно
Соседние типоразмеры
- Патрон токарный гидравлический SB-208 (8'') PREMIO
- типоразмер 210 мм
- Патрон токарный гидравлический SB-210 (10'') PREMIO
- типоразмер 254 мм
- Патрон токарный гидравлический SB-212 (12'') PREMIO
- типоразмер 304 мм
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Силовой патрон подбирают в связке: типоразмер патрона, гидроцилиндр из паспорта и тяга, рассчитанная по длине шпинделя. Проверьте, что давление вашей станции не выше предельного для патрона, и что сквозное отверстие проходит ваш пруток.
