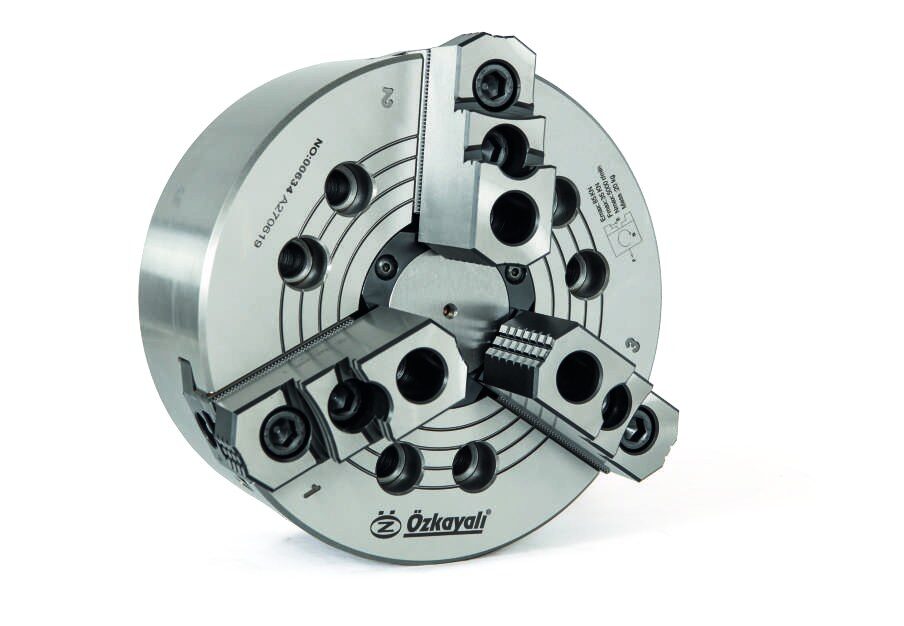

Высокоскоростной гидравлический 3-кулачковый патрон 6" OZ603-3 D169мм с открытым центром и закаленными кулачками OZKAYALI

Совместимость и подбор

Патрон подходит станку, у которого конец шпинделя A5, а тяга цилиндра выходит на резьбу M55x2 с ходом не меньше 13 мм.

Конец шпинделя

A5 по DIN 55026; другой размер требует переходного фланца

Резьба тяги

M55x2, ход поршня цилиндра от 13 мм

Пруток через шпиндель

до 45 мм по сквозному отверстию

Сменные кулачки

рейка 1,5x60°, типоразмер 6 дюймов

Масса на шпинделе

18 кг без кулачков

Назначение и область применения

Патрон этого размера ставят на прутковый автомат и компактный токарный центр, где деталь редко превышает 169 мм, а такт измеряется секундами. Предельные 6000 об/мин здесь рабочая величина, не запас: мелкая деталь требует высокой скорости резания, и патрон крутится близко к пределу.

Сквозное отверстие 45 мм задает максимальный пруток. Именно оно, а обычно не диаметр корпуса, ограничивает номенклатуру на таком станке.

Малая масса 16 кг разгружает подшипники шпинделя и сокращает разгон. На станке с частой сменой оснастки это экономит больше времени, чем выигрыш в усилии зажима.

Практика применения

Токарный патрон — та часть станка, которая напрямую определяет соосность заготовки. Самоцентрирующий трехкулачковый зажимает круглые и шестигранные детали одним ключом, четырехкулачковый с независимыми кулачками выверяет несимметричные заготовки по индикатору. Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном.

Характеристики

Модель

OZKAYALI OZ603-3

Тип патрона

Трехкулачковый, самоцентрирующий, гидравлический, с открытым центром

Серия

CHS

Число кулачков

3

Наружный диаметр A

169 мм

Посадочный диаметр B (H6)

140 мм

Высота корпуса C

81 мм

Диаметр сквозного отверстия D

45 мм

Резьба тяги E

M55x2

Диаметр под цилиндр F

60 мм

Диаметр крепежных отверстий H

104,8 мм

Диапазон зажима жесткими кулачками

12-169 мм

Шаг рейки кулачка

1,5x60°

Ход кулачка

5,5 мм

Ход поршня

13 мм

Макс. усилие зажима

56 кН

Макс. усилие тяги

21 кН

Макс. частота вращения

6000 об/мин

Присоединительный фланец

A5

Материал корпуса

Легированная сталь, закаленная и шлифованная

Вес

18 кг

Состояние

Новый

Что означает обозначение OZ603-3

OZ603-3 – это заводской код серии CHS. Читается слева направо.

OZ

Özkayalı, изготовитель

6

типоразмер патрона в дюймах, наружный диаметр 169 мм

3

число кулачков

-3

в комплект добавлен набор закаленных кулачков

A5

условный размер конца шпинделя по DIN 55026

1,5x60°

шаг и угол рейки под сменный кулачок

Обороты, скорость и усилие

Окружная скорость на ободе патрона считается как v = π·D·n / 60000. Для 169 мм на предельных 6000 об/мин это 53,1 м/с, на половинных 3000 об/мин – 26,5 м/с.

Число нужно для двух решений. Первое: щиток и ограждение должны держать эту скорость, если кулачок или деталь сорвет. Второе: центробежная сила растет с квадратом оборотов, поэтому переход с 6000 на 3000 об/мин отбирает у зажима вчетверо меньше усилия, чем работа на пределе.

Паспортные 56 кН измерены на неподвижном шпинделе. Рабочее усилие считайте от массы своих кулачков: стандартные снимают около трети на предельных оборотах, тяжелые накладные – больше.

Частые вопросы

Какое усилие останется на рабочих оборотах?

56 кН – это статика. На предельных 6000 об/мин со стандартными кулачками остается около трети; считайте режим по массе кулачка и вылету.

Встанет ли патрон на мой станок?

Если конец шпинделя A5 по DIN 55026 – да, напрямую. Под другой размер точится переходной фланец, сам патрон при этом остается.

Чем отличается исполнение с закаленными кулачками?

В комплект добавлен набор реверсивных закаленных кулачков сверх мягких. Патрон готов к черновому проходу и прокату с окалиной сразу, без расточки.

Преимущества

• ✓ Усилие зажима 56 кН при тяге 21 кН
• ✓ Сквозное отверстие 45 мм под пруток
• ✓ Предельная частота 6000 об/мин
• ✓ Закаленные и шлифованные направляющие кулачков
• ✓ Смазочные каналы на все трущиеся поверхности
• ✓ Присоединение A5 по DIN 55026 без переходника

Комплектация

• Патрон в сборе
• Комплект мягких кулачков
• Комплект закаленных кулачков
• Комплект Т-гаек и болтов
• Крепежные болты
• Ключ для монтажа
• Заготовка гайки тяги
• Паспорт на изделие
