Артикул SP-55162 · PREMIO

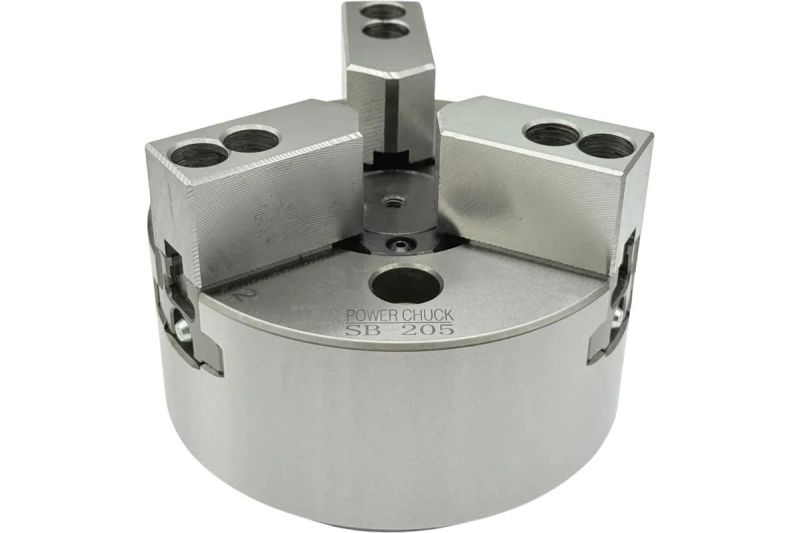

Патрон токарный гидравлический SB-205 (5'') PREMIO

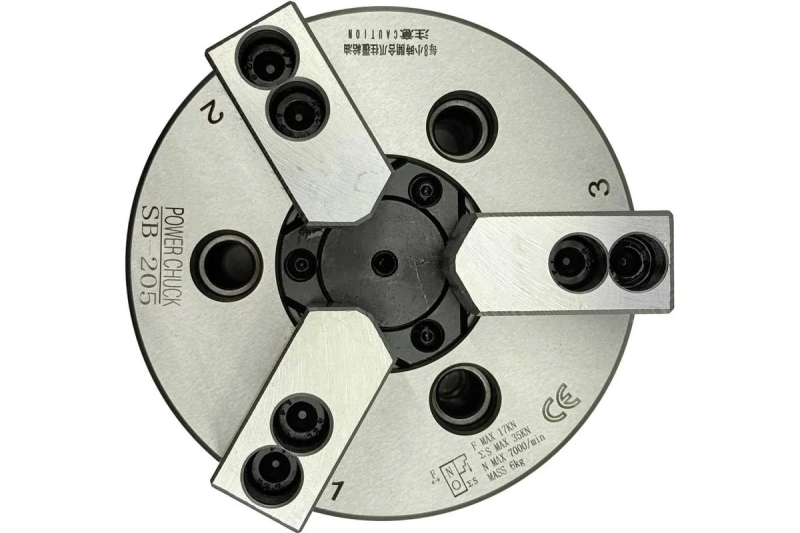

Патрон токарный гидравлический SB-205, диаметр 135 мм. Самоцентрирующий 3-кулачковый патрон для станков с ЧПУ. Сквозное отверстие 33 мм, крепление DIN 55026 A4. Усилие зажима 3570 кгс при 7000 об/мин.

Размер

5″6″8″10″12″

Патрон токарный гидравлический SB-205 (5'') PREMIO

Патрон токарний гідравлічний SB-205 (5'') PREMIO

25326 ₴

Цена без НДС · Безнал с НДС 30 392 ₴

Под заказ — срок уточним при подтверждении

Заказать

Сейчас нет на складе. Менеджер уточнит цену и срок поставки — обычно в течение рабочего дня.

Артикул: SP-55162
Производитель: PREMIO

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Практика применения

Токарный патрон — та часть станка, которая напрямую определяет соосность заготовки. Самоцентрирующий трехкулачковый зажимает круглые и шестигранные детали одним ключом, четырехкулачковый с независимыми кулачками выверяет несимметричные заготовки по индикатору. Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку.

Токарный патрон PREMIO SB-05 (5") – высокоточный самоцентрирующийся 3-кулачковый гидравлический патрон диаметром 135 мм для станков с ЧПУ и обрабатывающих центров. Тип крепления – DIN 55026 (A4). Корпус из высококачественной закаленной стали, кулачки из хромированной инструментальной стали. Усилие зажима до 3570 кгс при максимальной скорости 7000 об/мин. Диаметр сквозного отверстия 33 мм. Рабочее давление гидравлики – до 29 кгс/см². Оптимален для высокопроизводительной токарной обработки с быстрой сменой деталей.

Ключевые параметры Диаметр 135 мм Скв. отверстие 33 мм Ход плунжера 10 мм Ход кулачков 5.4 мм Ø зажима max 135 мм Ø зажима min 10 мм Об/мин max 7000 Зажим, кгс 3570 Тяга, кгс 1730 Давление 29 кгс/см² DIN 55026 A4 Вес, кг 6 Полные технические характеристики

Модель: PREMIO SB-05 (5")
Тип крепления: DIN 55026 (A4)
Принцип зажима: Гидравлический, 3 кулачка
Диаметр патрона: 135 мм
Диаметр сквозного отверстия: 33 мм
Ход плунжера: 10 мм
Ход кулачков на диаметр: 5.4 мм
Макс. диаметр зажима: 135 мм
Мин. диаметр зажима: 10 мм
Макс. скорость: 7000 об/мин
Макс. усилие тяги: 1730 кгс
Макс. усилие зажима: 3570 кгс
Макс. давление гидравлики: 29 кгс/см²
Вес: 6 кг
Состояние: Новый

Комплектация

Патрон в сборе
Комплект прямых кулачков (закаленная сталь)
Комплект обратных кулачков
Комплект крепежных болтов
Паспорт на изделие

Сводная таблица – Серия PREMIO SB (основные параметры)

Модель: DIN 55026 / Ø, мм / Скв. отв., мм / Ход плунж., мм / Ход кул., мм / Ø max, мм / Ø min, мм / Об/мин max / Зажим, кгс / Тяга, кгс / Давл., кгс/см² / Вес, кг
SB-05 (5"): A4 / 135 / 33 / 10 / 5.4 / 135 / 10 / 7000 / 3570 / 1730 / 29 / 6
SB-06 (6"): A4/A5/A6 / 169 / 45 / 12 / 5.5 / 169 / 15 / 6000 / 5710 / 2140 / 28 / 13
SB-08 (8"): A5/A6/A8 / 210 / 52 / 16 / 7.4 / 210 / 20 / 5000 / 8769 / 2549 / 27 / 24
SB-10 (10"): A6/A8 / 254 / 75 / 19 / 8.8 / 254 / 25 / 4200 / 11010 / 4280 / 27 / 34
SB-12 (12"): A6/A8 / 304 / 91 / 23 / 10.6 / 304 / 30 / 3300 / 14380 / 5500 / 27 / 55

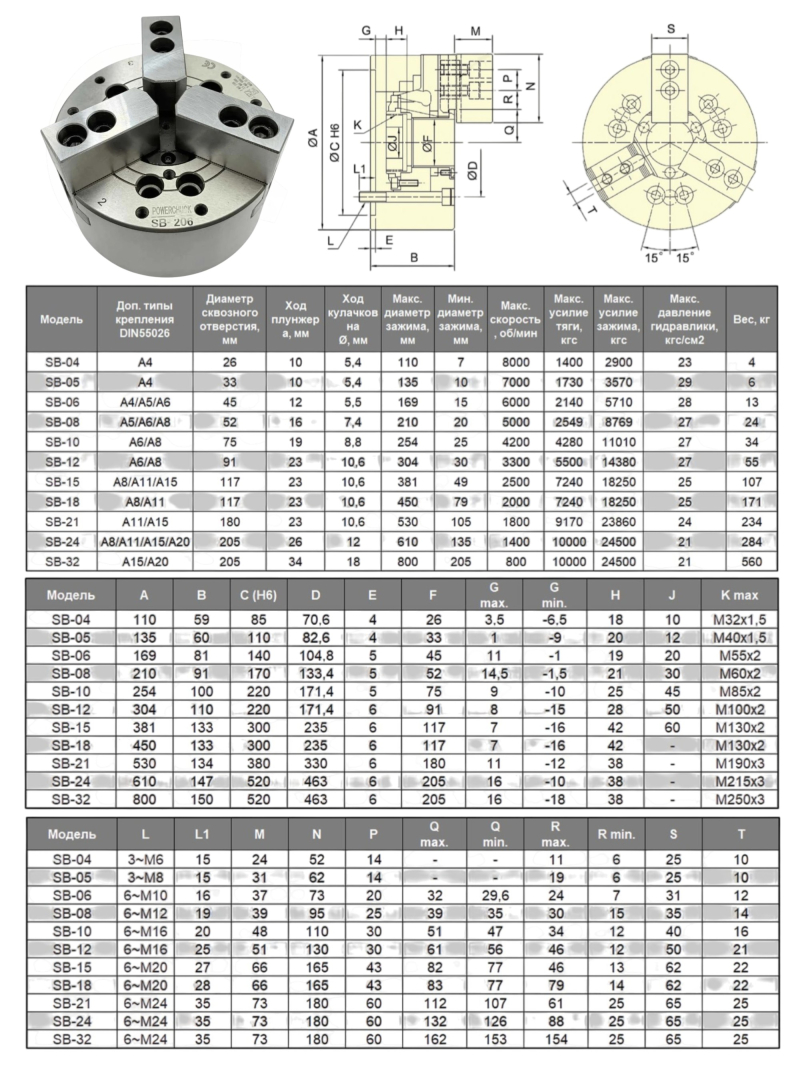

Габаритные размеры A–K (мм)

Модель: A / B / C (H6) / D / E / F / G max / G min / H / J / K max
SB-05: 135 / 60 / 110 / 82,6 / 4 / 33 / 1 / -9 / 20 / 12 / M40x1,5
SB-06: 169 / 81 / 140 / 104,8 / 5 / 45 / 11 / -1 / 19 / 20 / M55x2
SB-08: 210 / 91 / 170 / 133,4 / 5 / 52 / 14,5 / -1,5 / 21 / 30 / M60x2
SB-10: 254 / 100 / 220 / 171,4 / 5 / 75 / 9 / -10 / 25 / 45 / M85x2
SB-12: 304 / 110 / 220 / 171,4 / 6 / 91 / 8 / -15 / 28 / 50 / M100x2

Габаритные размеры L–T (мм)

Модель: L / L1 / M / N / P / Q max / Q min / R max / R min / S / T
SB-05: 3~M8 / 15 / 31 / 62 / 14 / - / - / 19 / 6 / 25 / 10
SB-06: 6~M10 / 16 / 37 / 73 / 20 / 32 / 29,6 / 24 / 7 / 31 / 12
SB-08: 6~M12 / 19 / 39 / 95 / 25 / 39 / 35 / 30 / 15 / 35 / 14
SB-10: 6~M16 / 20 / 48 / 110 / 30 / 51 / 47 / 34 / 12 / 40 / 16
SB-12: 6~M16 / 25 / 51 / 130 / 30 / 61 / 56 / 46 / 12 / 50 / 21
