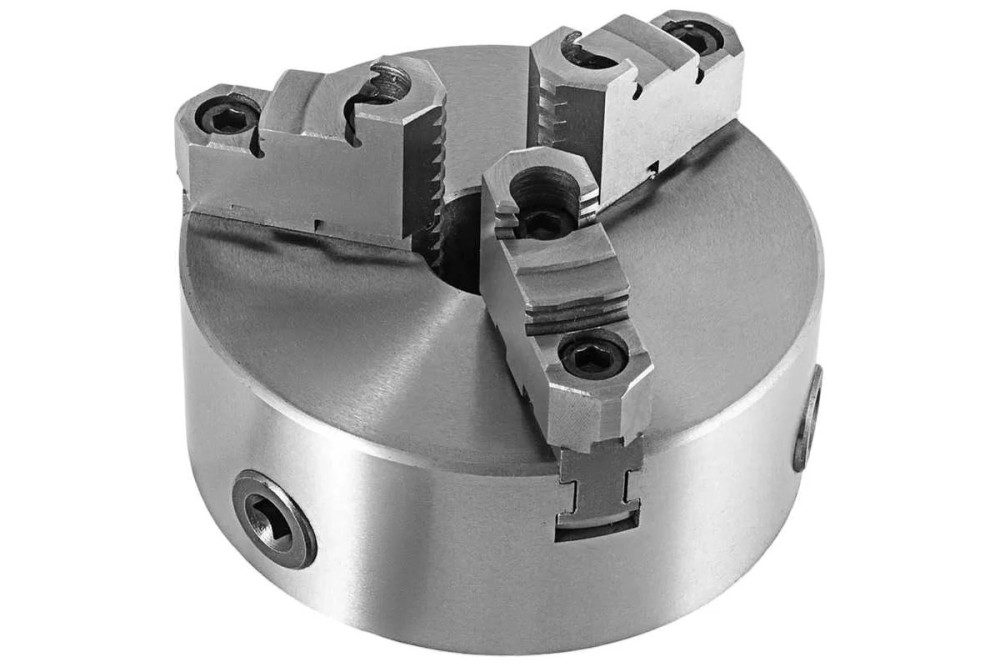

Токарный патрон 500 мм, 3 кулачка, модель К11-500D/C8. Крепление формы C на конец шпинделя №8. Зажим прямыми кулачками 25-280 мм, обратными 150-500 мм. Сквозное отверстие 210 мм, корпус из высокопрочного чугуна.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.
Токарный патрон 500 мм, трехкулачковый самоцентрирующий, модель К11-500D/C8. Крепление на станок — форма C — шпильки с гайками через поворотную шайбу, конец шпинделя №8. Зажим прямыми кулачками 25–280 мм, обратными 150–500 мм. Сквозное отверстие 210 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
Назначение и область применения
Спирально-реечный патрон 500 мм — основная оснастка универсального токарного станка. Все кулачки сходятся к центру одновременно от одного ключа, поэтому круглый пруток, трубу или предварительно обработанную деталь ставят без выверки.
Прямыми кулачками берут заготовку 25–280 мм за наружную поверхность, в распор — деталь 150–500 мм изнутри, обратными кулачками — 150–500 мм. Перестановка кулачков с прямых на обратные занимает несколько минут и не требует разборки корпуса.
Практика применения
Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном. Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса.
Характеристики
Что означает обозначение К11-500D/C8
К11-500D/C8 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
В каталоге позиция дополнительно обозначена шифром 7100-0048 по ГОСТ 2675-80: патрон типа 2 — с креплением на фланцевый конец шпинделя под поворотную шайбу по ГОСТ 12593-72, исполнение 2 — с сборными кулачками, условный размер конца шпинделя 8. Присоединительные размеры изготовителя отличаются от таблиц стандарта, поэтому патрон является аналогом по шифру, а размеры для подбора фланца берите из характеристик выше.
Присоединительные размеры под конец шпинделя №8
Размеры конца шпинделя нормирует ГОСТ 2675-80 (таблица 3), они одинаковы у всех изготовителей — по ним и проверяется, сядет ли патрон на станок.
Предельные режимы
Значения предельные, а не рабочие. С ростом оборотов центробежная сила отжимает кулачки, и фактическое усилие падает: на 1000 об/мин от паспортных 72 кН остается заметно меньше. Рабочую частоту выбирают по режиму резания, а не по этой строке. Удлинять ключ трубой нельзя — момент выше 630 Н·м ломает спираль.
Частые вопросы
Преимущества
Сопутствующие товары
Соседние типоразмеры
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 152 мм прямыми и около 325 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Сборные (универсальные) кулачки ставятся только на патроны своей серии — с посадкой под сборные кулачки (исполнение С). На патрон под цельные кулачки они не встанут, даже если диаметр совпадает.
