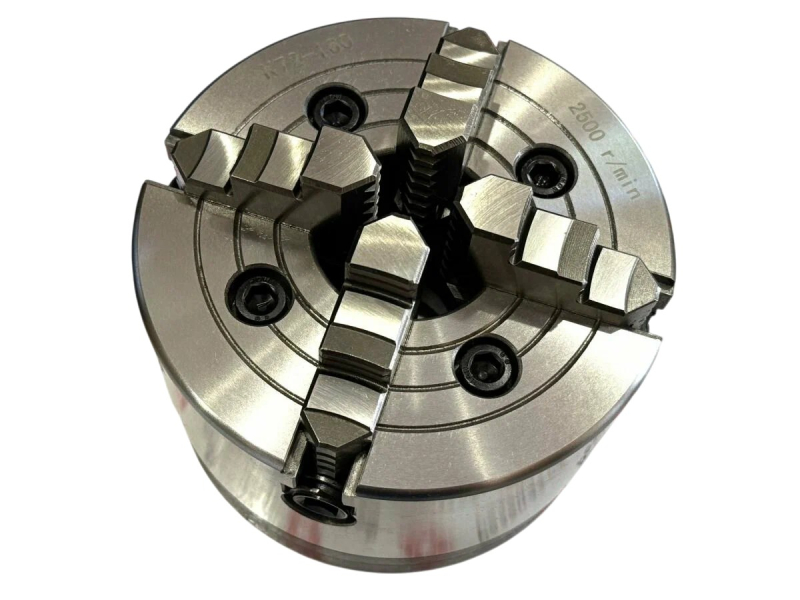

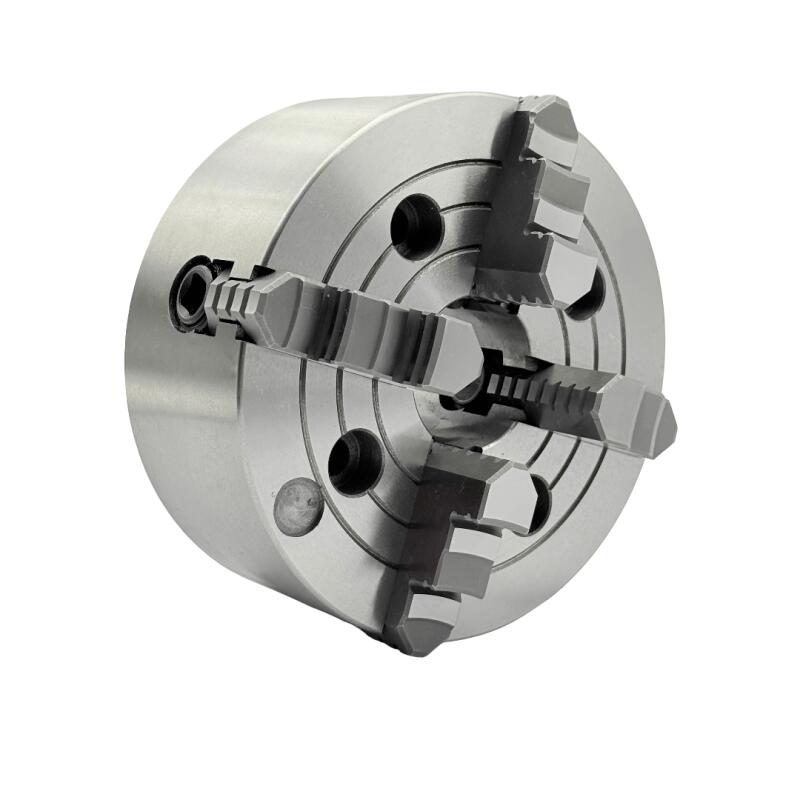

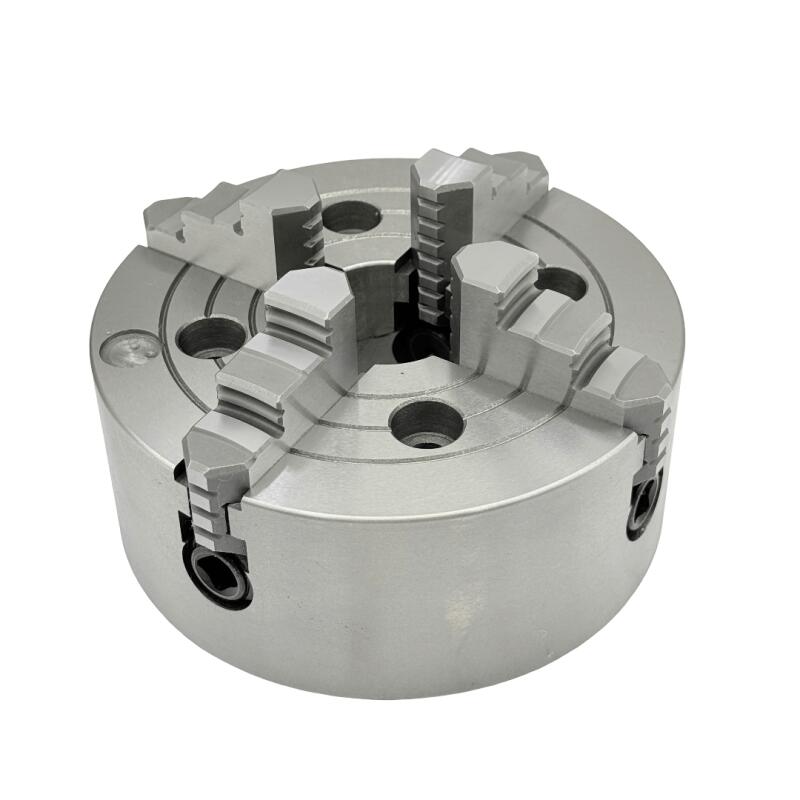

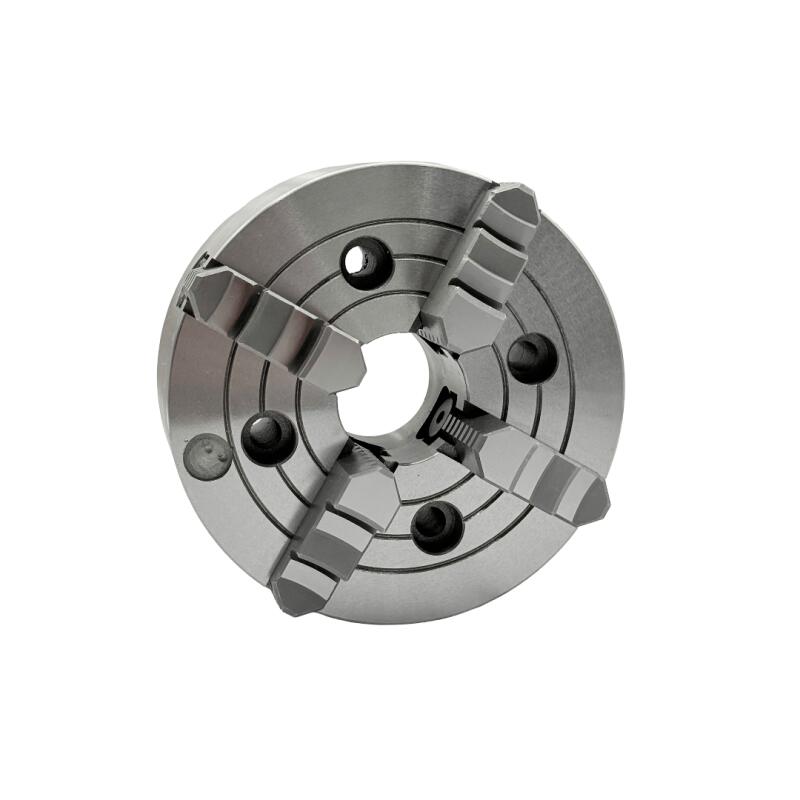

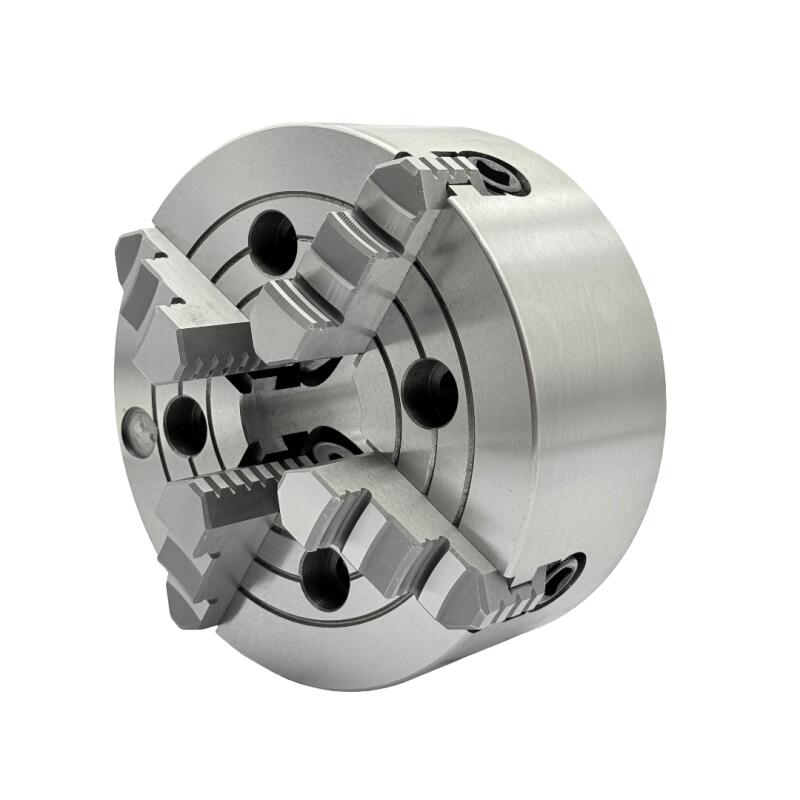

Патрон токарный ф160 4-х кул. К72-160 с независимым перемещением кулачков PREMIO

Токарный патрон 160 мм, четырехкулачковый с независимым перемещением кулачков, модель К72-160 . Крепление на станок — цилиндрический центрирующий поясок, установка через переходной фланец. Кулачки разворачиваются внутрь и наружу: диапазон зажима 8–80 мм и 50–160 мм. Сквозное отверстие 40 мм.

Совместимость и подбор

Патрон подбирают по концу шпинделя станка и по диаметру заготовки.

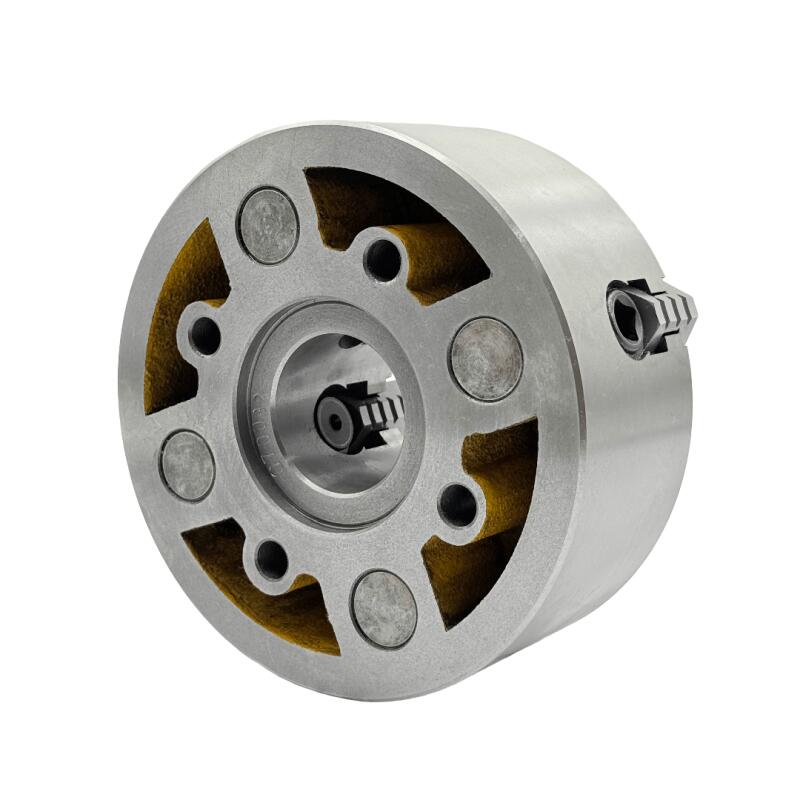

Крепление на станок

цилиндрический центрирующий поясок, установка через переходной фланец

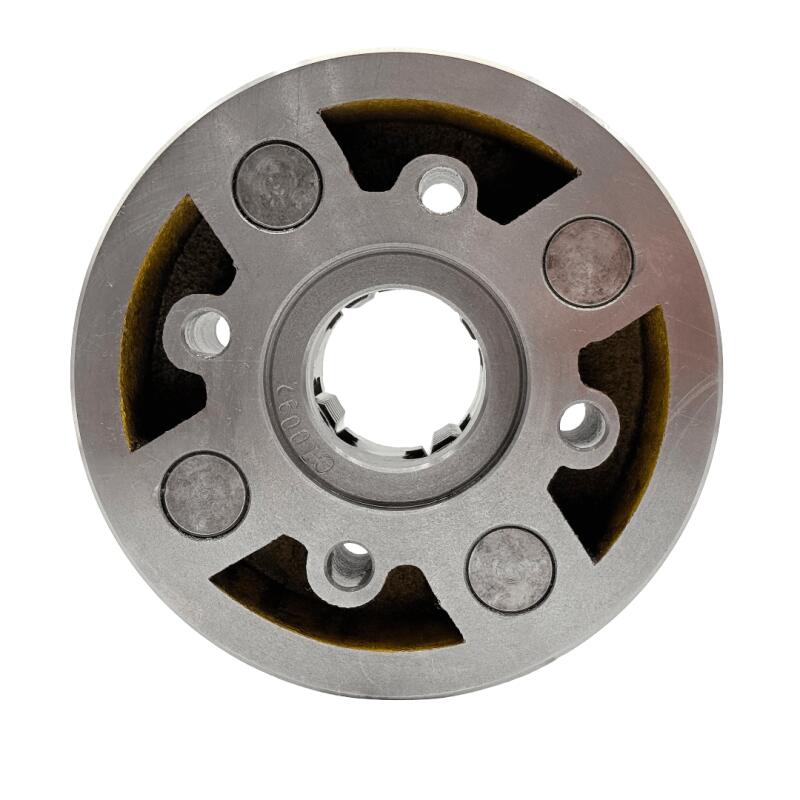

Центрирующий поясок

диаметр 130 мм, посадка H7, требуется переходной фланец

Диаметр сквозного отверстия

40 мм

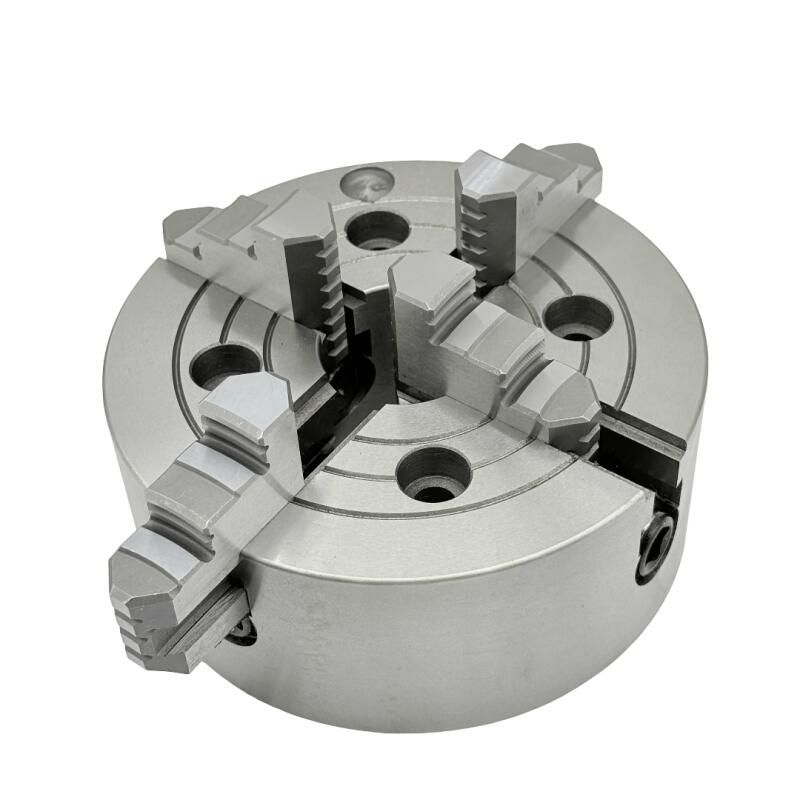

Диапазон зажима кулачками внутрь

8–80 мм

Диапазон зажима кулачками наружу

50–160 мм

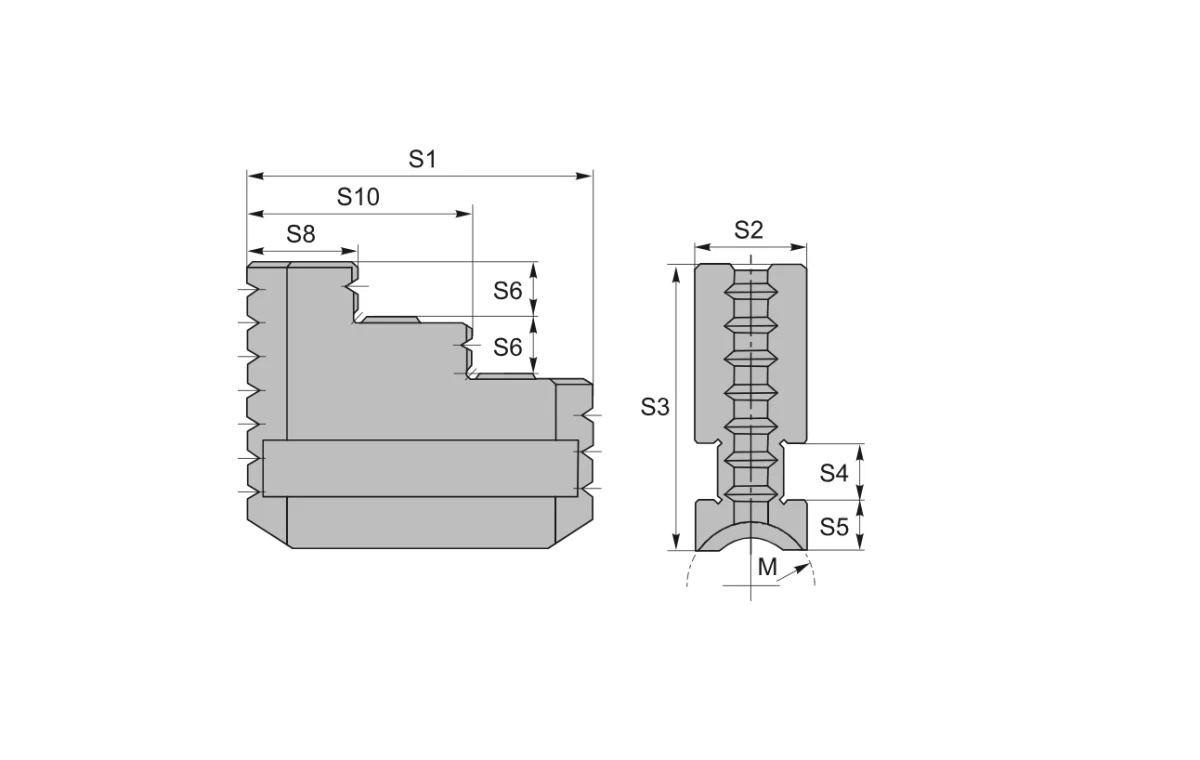

Посадка сменных кулачков

шаг гребенки 4 мм, ширина 20 мм, ширина паза 10 мм

Назначение и область применения

Патрон с независимым перемещением кулачков ставят там, где заготовка несимметрична: поковка, отливка, прокат квадратного или прямоугольного сечения, деталь со смещенной осью. Каждый кулачок перемещается своим винтом, поэтому деталь можно выставить с эксцентриситетом и обработать отверстие, ось которого не совпадает с осью заготовки.

Обратная сторона независимого зажима — выверка по индикатору занимает время, а точность установки зависит от оператора, а не от патрона. Для серийной обработки круглого проката берут самоцентрирующий патрон, для единичных деталей сложной формы — этот.

Практика применения

Токарный патрон — та часть станка, которая напрямую определяет соосность заготовки. Самоцентрирующий трехкулачковый зажимает круглые и шестигранные детали одним ключом, четырехкулачковый с независимыми кулачками выверяет несимметричные заготовки по индикатору. Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса.

Характеристики

Тип

четырехкулачковый с независимым перемещением кулачков

Наружный диаметр

160 мм

Число кулачков

4

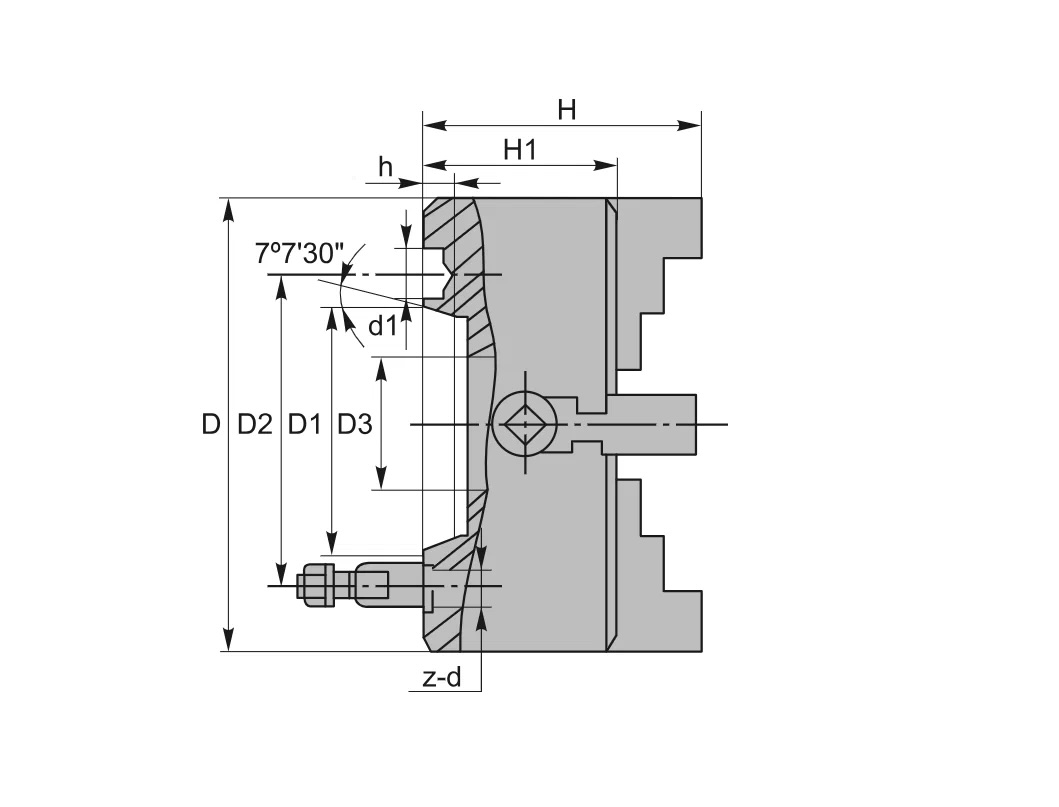

Диаметр центрирующего пояска D₁

130 мм

Диаметр расположения крепежных отверстий D₂

142 мм

Диаметр сквозного отверстия D₃

40 мм

Высота корпуса H

65 мм

Крепежные отверстия

3×M8

Радиальное биение наружного диаметра

0,04 мм

Торцевое биение опорного торца

0,02 мм

Биение верхних плоскостей кулачков

0,03 мм

Стандарт изготовителя

JB/T6566-93

Материал корпуса

высокопрочный чугун (QT)

Тип кулачков

цельные, комплект прямых и обратных

Производитель

PREMIO

Состояние

новый

Тип и размеры — по ГОСТ 3890-82, 1654-86 (Патроны четырехкулачковые с независимым перемещением кулачков / Патроны токарные общего назначения. Общие технические условия).

Тексты стандартов: ГОСТ 3890-82, ГОСТ 1654-86.

Что означает обозначение К72-160

К72-160 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.

К72

серия патрона: четырехкулачковый с независимым перемещением кулачков

160

наружный диаметр корпуса в миллиметрах

Частые вопросы

Что нужно, чтобы поставить патрон на станок?

Переходной фланец под конец шпинделя вашего станка. Со стороны патрона фланец растачивают под поясок 130 мм с посадкой H7 и сверлят отверстия по диаметру 142 мм. Биение фланца после установки не должно превышать 0,005 мм.

Подойдут ли кулачки от другого патрона того же диаметра?

Только при совпадении трех размеров: шага гребенки, ширины кулачка и ширины паза. У патронов одного диаметра разных изготовителей эти размеры расходятся, поэтому сверяйте по своему патрону, а не по надписи на корпусе.

Можно ли восстановить точность изношенного патрона?

Радиальное биение по паспорту — 0,04 мм. Если биение выросло, сначала промывают корпус и спираль от стружки и смазывают через пресс-масленку: загрязнение дает основную часть погрешности. Расточка сырых кулачков по месту возвращает соосность под конкретную деталь.

Преимущества

• ✓ Независимый ход каждого кулачка — зажим квадрата, поковки и деталей со смещенной осью
• ✓ Сквозное отверстие 40 мм — пруток проходит через шпиндель
• ✓ Корпус из высокопрочного чугуна QT гасит вибрацию лучше стального при равной массе
• ✓ Паспортное усилие зажима 31 кН при моменте на ключе 160 Н·м

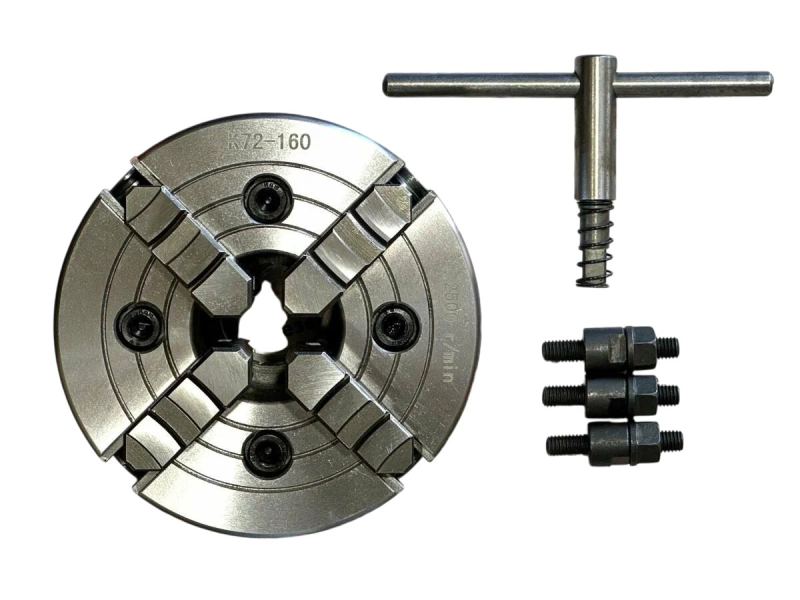

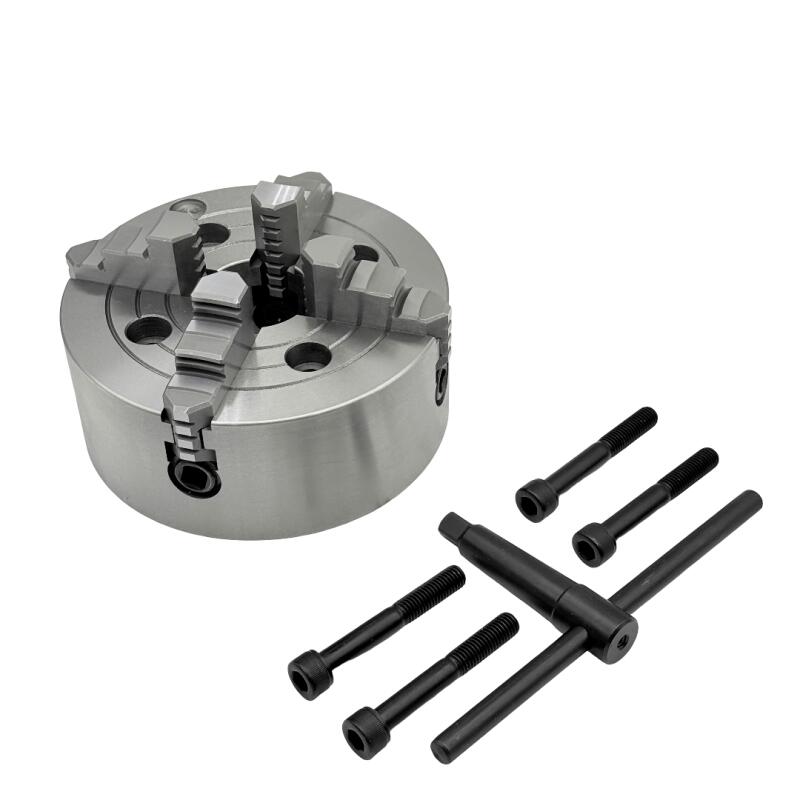

• ✓ Кулачки и ключ — расходные части, продаются отдельно и меняются без разборки корпуса

Сопутствующие товары

Ключ к патрону токарному ф 160 мм (S = 12 мм)

ключ с квадратом 12 мм

Соседние типоразмеры

Патрон токарный ф200 4-х кул. К72-200 с независимым перемещением кулачков PREMIO

ближайший больший типоразмер

Другие позиции раздела — в каталоге Патроны токарные.

Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза. Совпадение диаметра посадку не гарантирует — сверяйте все три размера по своему патрону.

Сопутствующие и соседние позиции

Соседний типоразмер

Патрон токарный ф160 3-х кул. 7100-0005П (К11-160, полная комплектация) PREMIO

Соседний типоразмер

Патрон токарный ф160 3-х кул. 7100-0027П (К11-160/C4, полная комплектация) PREMIO

Соседний типоразмер

Патрон токарный ф160 3-х кул. К21-160 с отверстиями PREMIO

Центр для этого станка

Центр вращения №2 усиленный OTTIMO

Раздел каталога

Патроны токарные, кулачки и комплектующие

Вся станочная оснастка

Станочная оснастка

Подходящие кулачки

• Кулачки универсальные к патрону токарному ф 160 К72-160 4-х кул. шаг 4 мм, ширина 20 мм, паз 10 мм PREMIO
