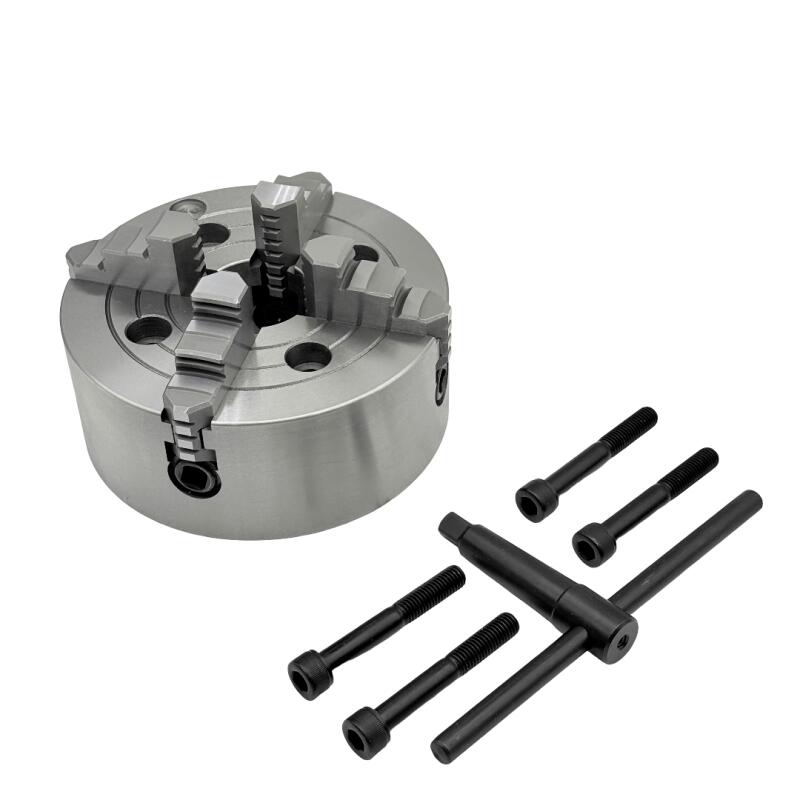

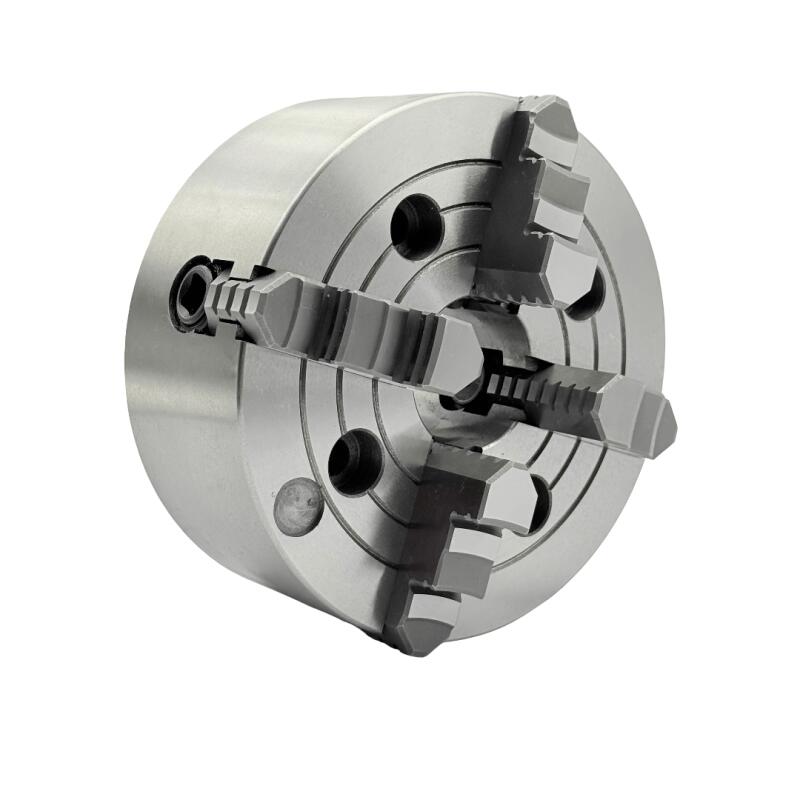

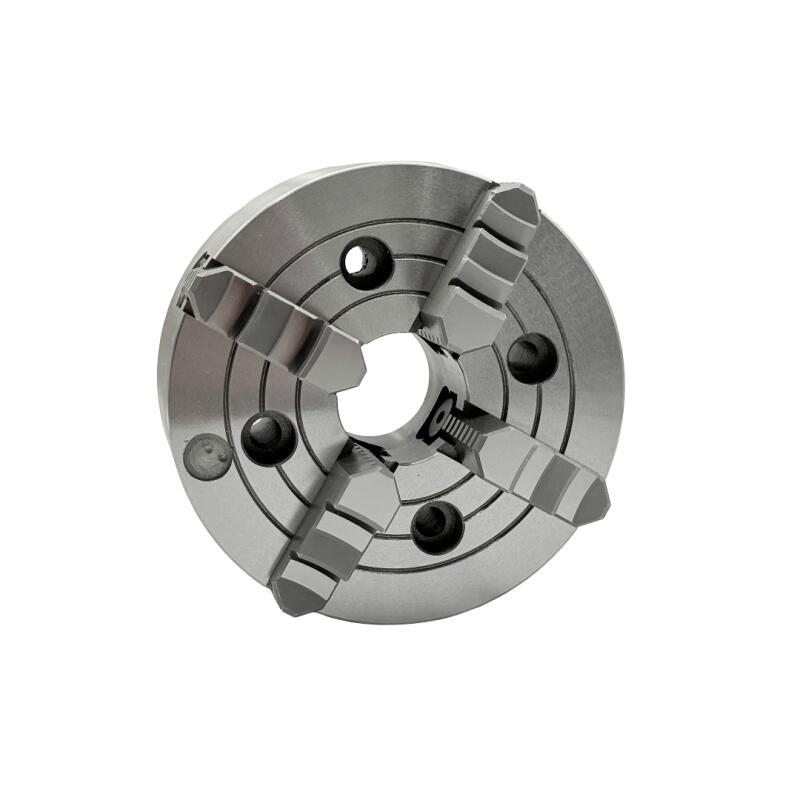

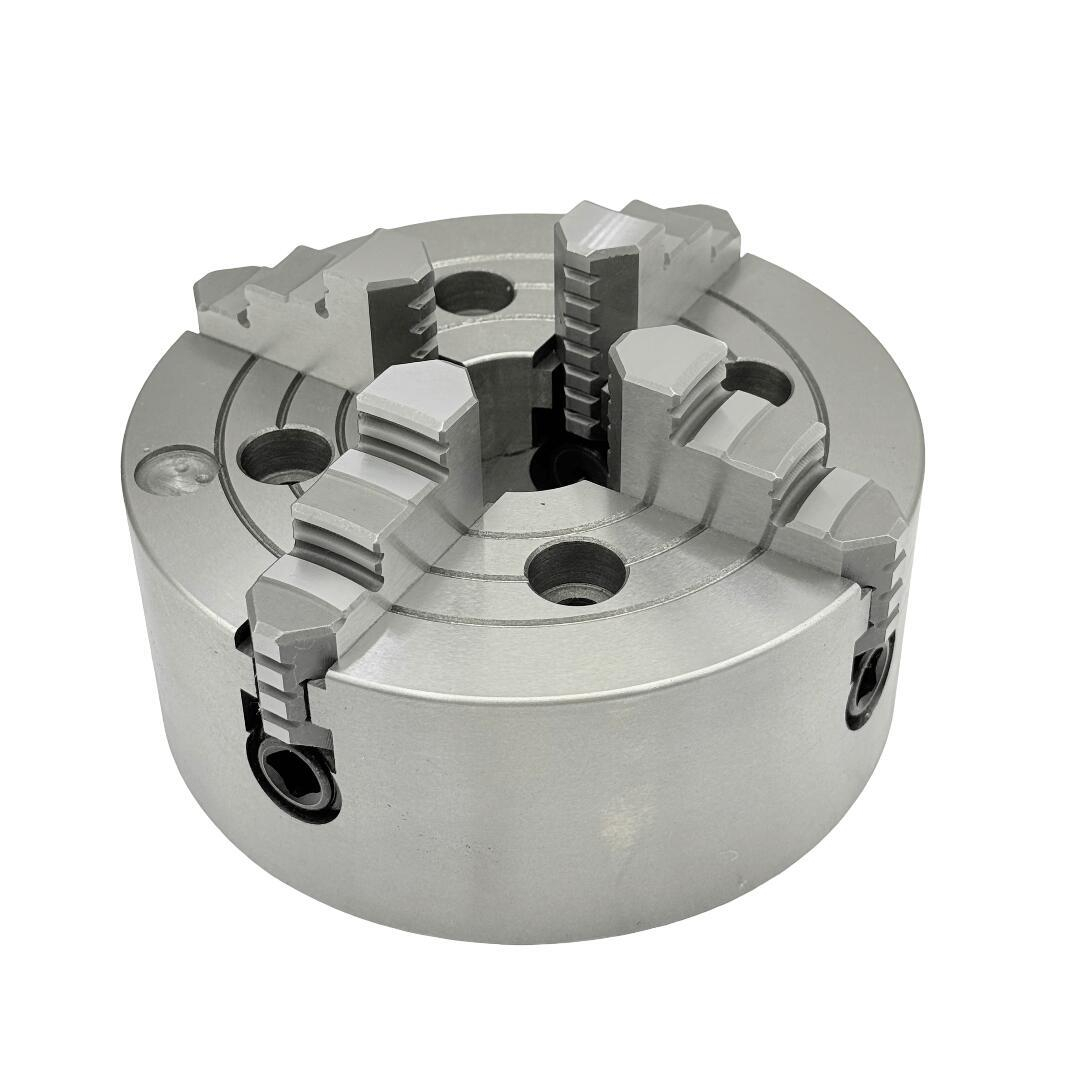

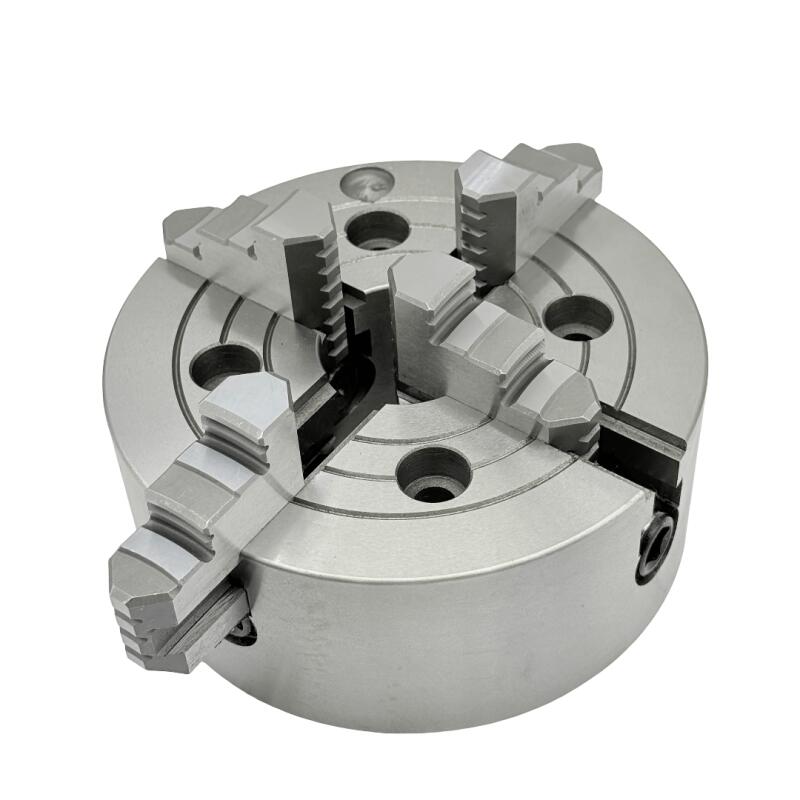

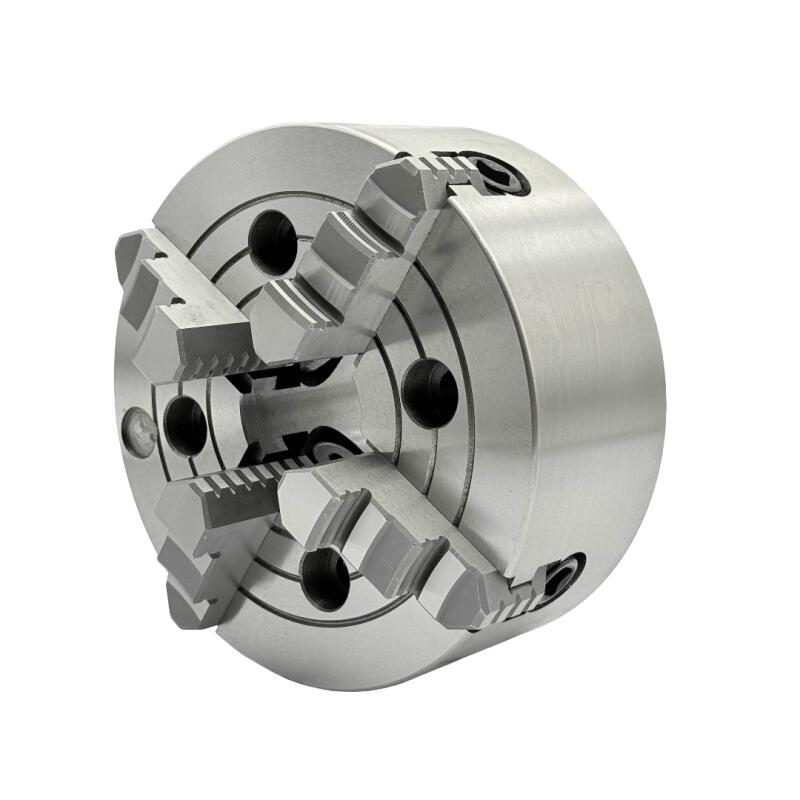

Токарный патрон 400 мм, 4 кулачка, модель К72-400/C11. Крепление формы C на конец шпинделя №11. Зажим кулачками внутрь 25-250 мм, наружу 118-400 мм. Сквозное отверстие 138 мм, корпус из высокопрочного чугуна.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.

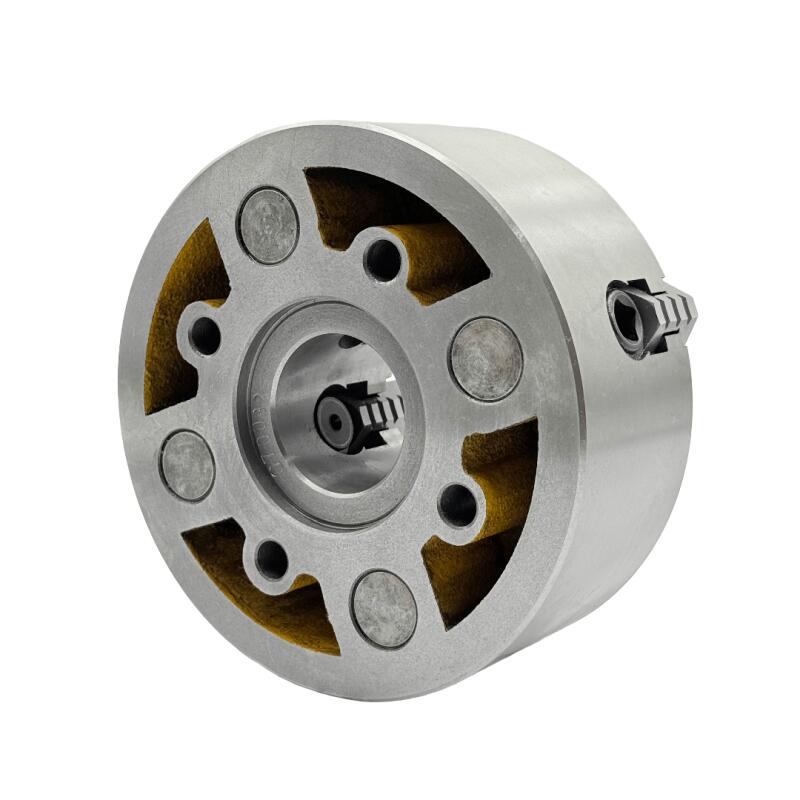

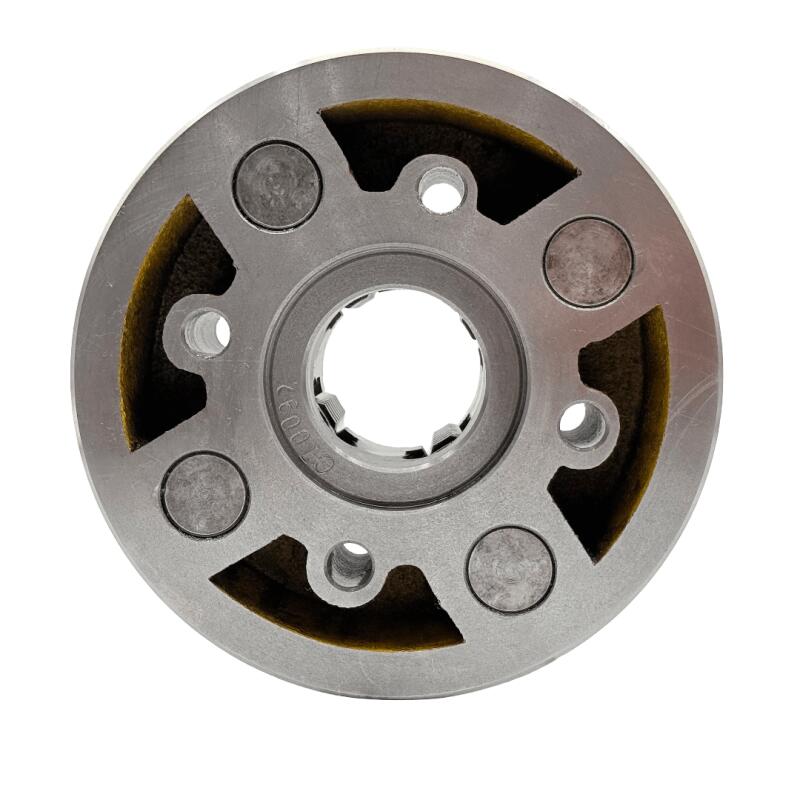

Токарный патрон 400 мм, четырехкулачковый с независимым перемещением кулачков, модель К72-400/C11. Крепление на станок — форма C — шпильки с гайками через поворотную шайбу, конец шпинделя №11. Кулачки разворачиваются внутрь и наружу: диапазон зажима 25–250 мм и 118–400 мм. Сквозное отверстие 138 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
Назначение и область применения
Патрон с независимым перемещением кулачков ставят там, где заготовка несимметрична: поковка, отливка, прокат квадратного или прямоугольного сечения, деталь со смещенной осью. Каждый кулачок перемещается своим винтом, поэтому деталь можно выставить с эксцентриситетом и обработать отверстие, ось которого не совпадает с осью заготовки.
Обратная сторона независимого зажима — выверка по индикатору занимает время, а точность установки зависит от оператора, а не от патрона. Для серийной обработки круглого проката берут самоцентрирующий патрон, для единичных деталей сложной формы — этот.
Практика применения
Сырые кулачки растачивают по месту под конкретную деталь — так получают соосность лучше паспортной. Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку.
Характеристики
Тип и размеры — по ГОСТ 3890-82, 1654-86 (Патроны четырехкулачковые с независимым перемещением кулачков / Патроны токарные общего назначения. Общие технические условия).
Тексты стандартов: ГОСТ 3890-82, ГОСТ 1654-86.
Что означает обозначение К72-400/C11
К72-400/C11 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
Присоединительные размеры под конец шпинделя №11
Размеры конца шпинделя нормирует ГОСТ 2675-80 (таблица 3), они одинаковы у всех изготовителей — по ним и проверяется, сядет ли патрон на станок.
Частые вопросы
Преимущества
Сопутствующие товары
Соседние типоразмеры
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 137 мм прямыми и около 259 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза. Совпадение диаметра посадку не гарантирует — сверяйте все три размера по своему патрону.
