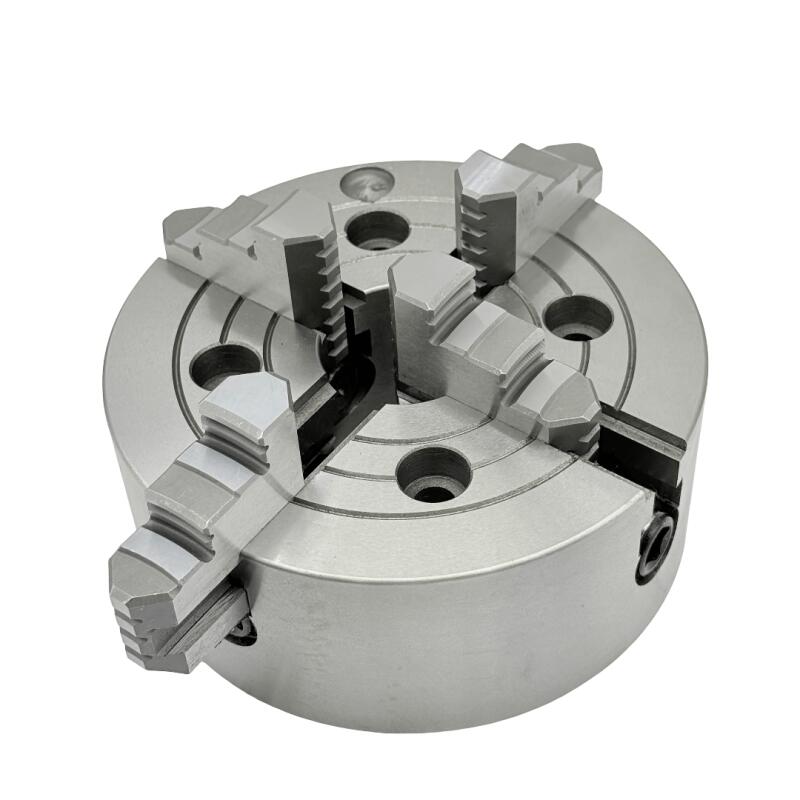

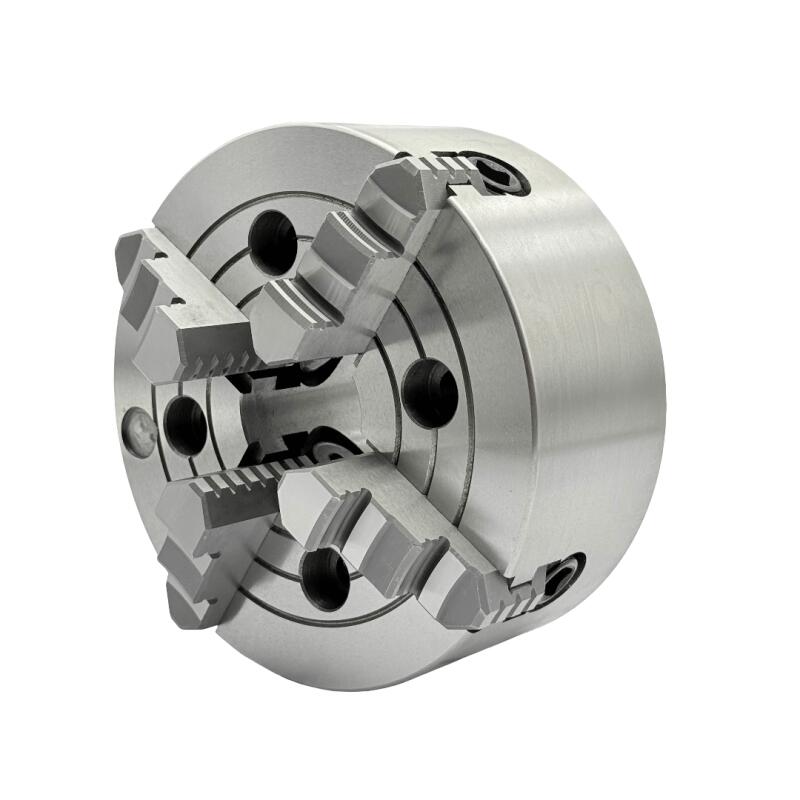

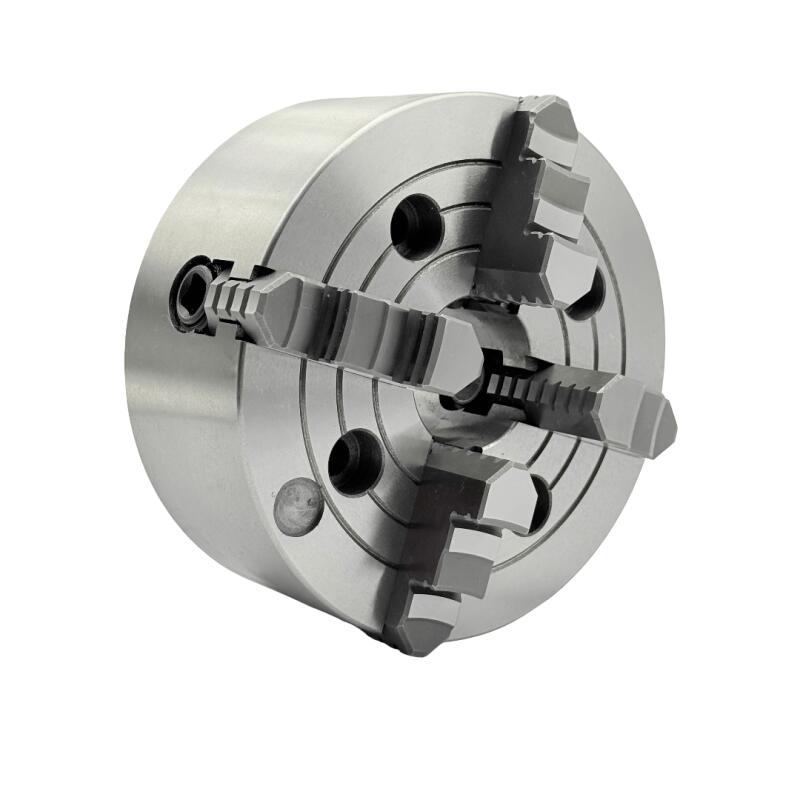

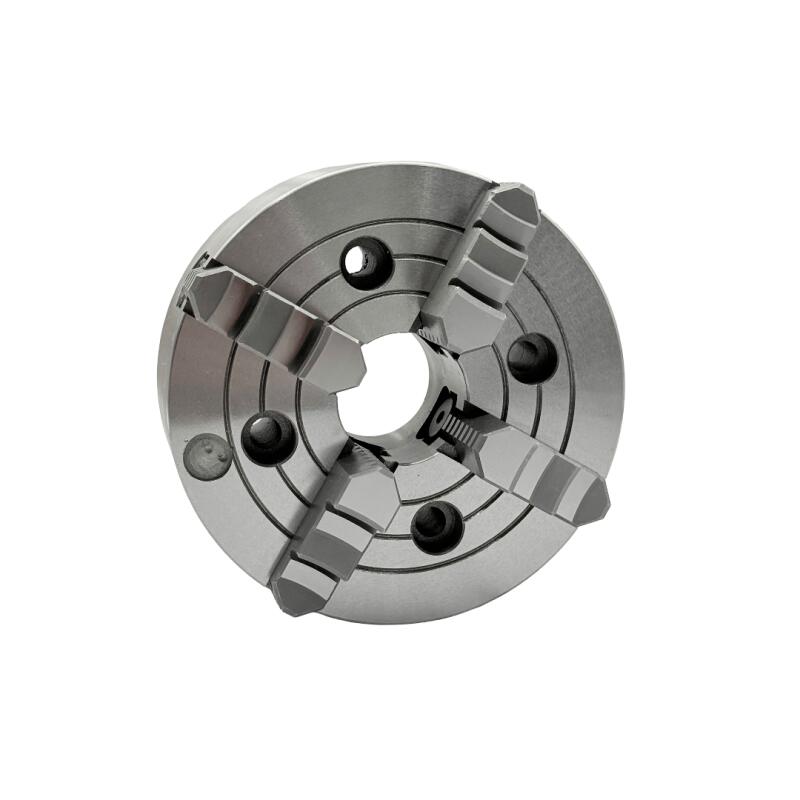

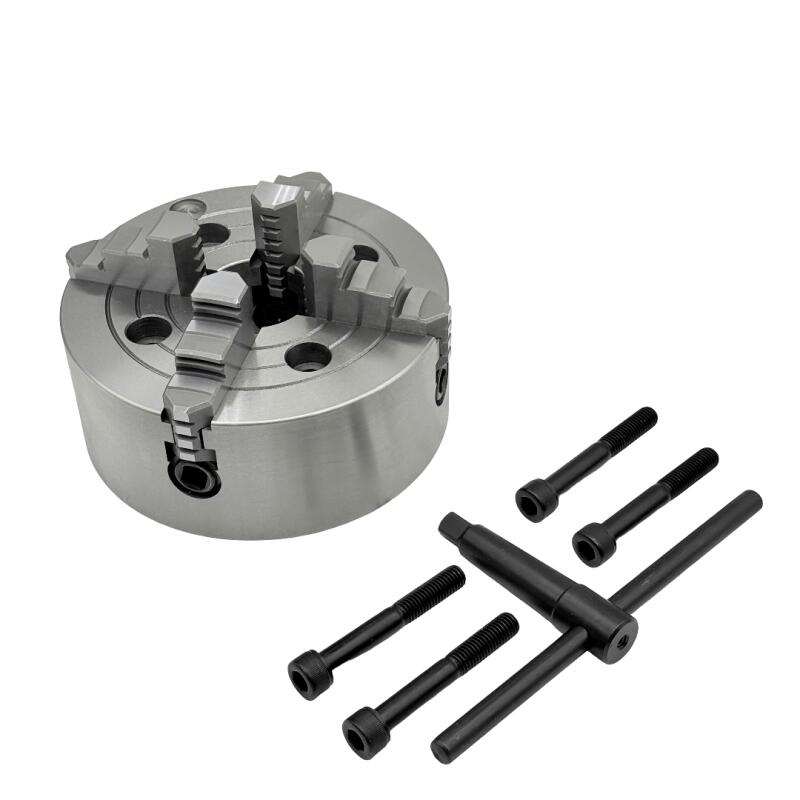

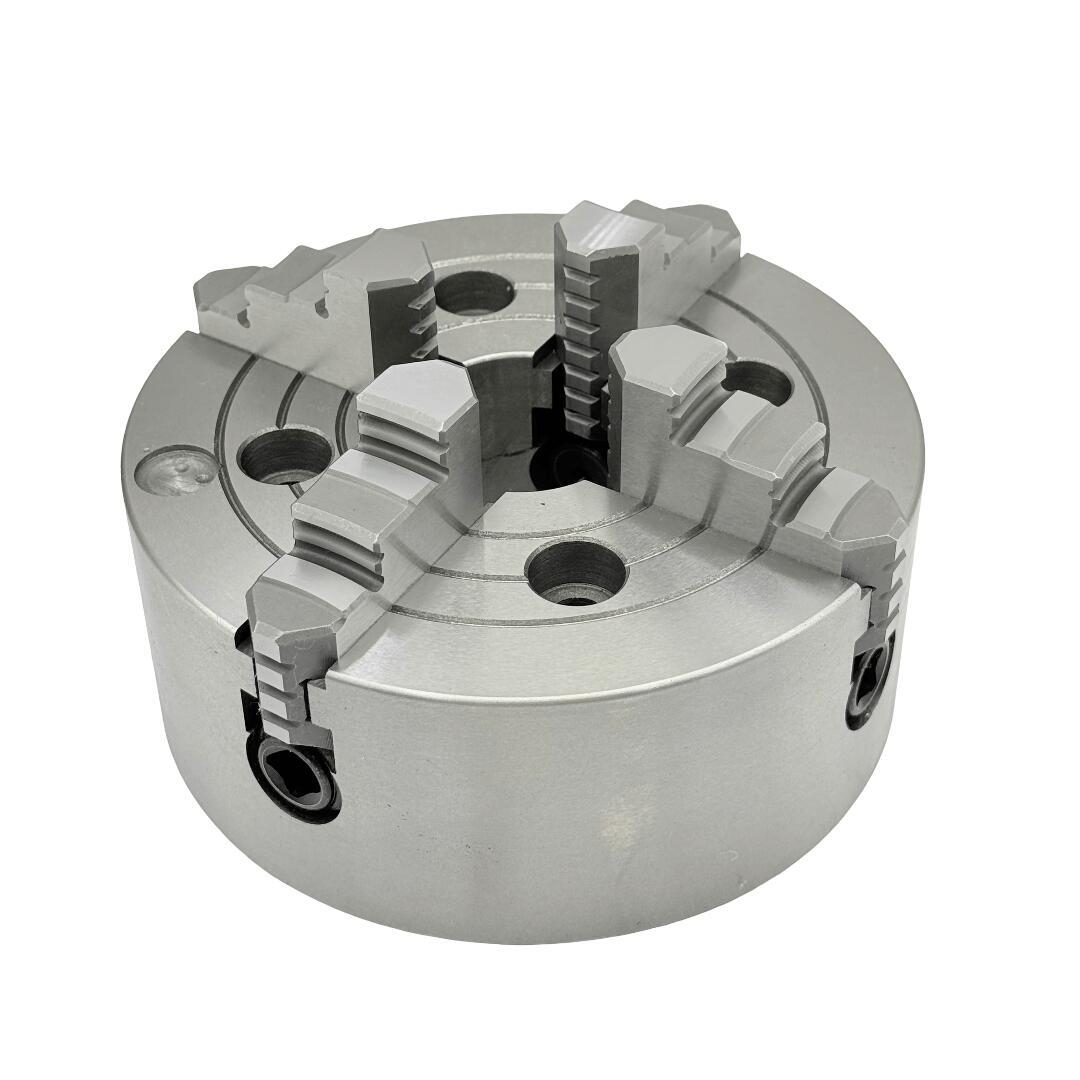

Токарный патрон 320 мм, 4 кулачка, модель К72-320 . Цилиндрический поясок, установка через переходной фланец. Зажим кулачками внутрь 20-170 мм, наружу 100-320 мм. Сквозное отверстие 100 мм, корпус из высокопрочного чугуна.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.
Токарный патрон 320 мм, четырехкулачковый с независимым перемещением кулачков, модель К72-320 . Крепление на станок — цилиндрический центрирующий поясок, установка через переходной фланец. Кулачки разворачиваются внутрь и наружу: диапазон зажима 20–170 мм и 100–320 мм. Сквозное отверстие 100 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
Назначение и область применения
Патрон с независимым перемещением кулачков ставят там, где заготовка несимметрична: поковка, отливка, прокат квадратного или прямоугольного сечения, деталь со смещенной осью. Каждый кулачок перемещается своим винтом, поэтому деталь можно выставить с эксцентриситетом и обработать отверстие, ось которого не совпадает с осью заготовки.
Обратная сторона независимого зажима — выверка по индикатору занимает время, а точность установки зависит от оператора, а не от патрона. Для серийной обработки круглого проката берут самоцентрирующий патрон, для единичных деталей сложной формы — этот.
Практика применения

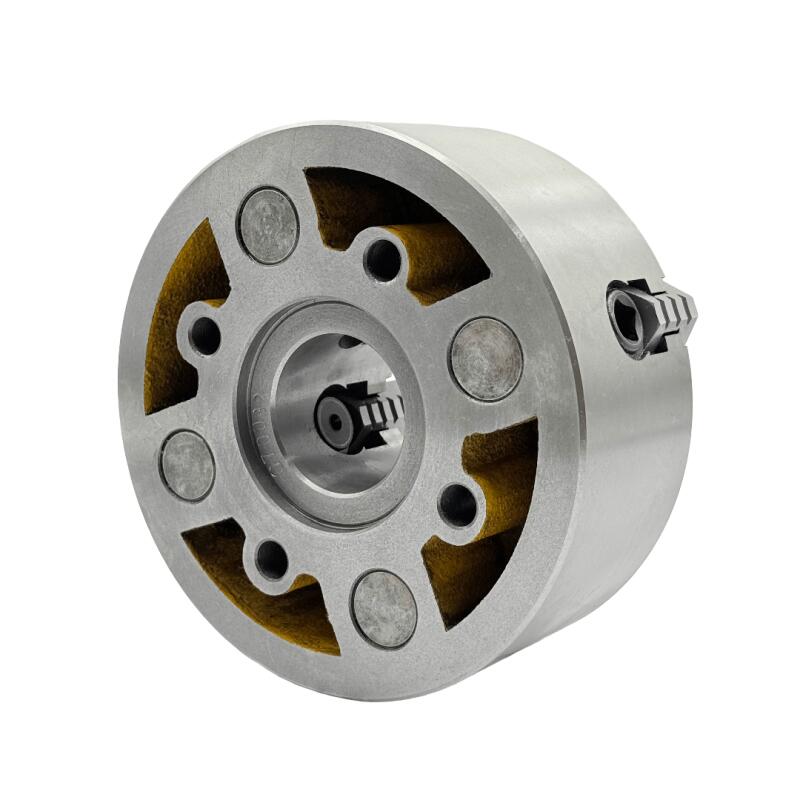

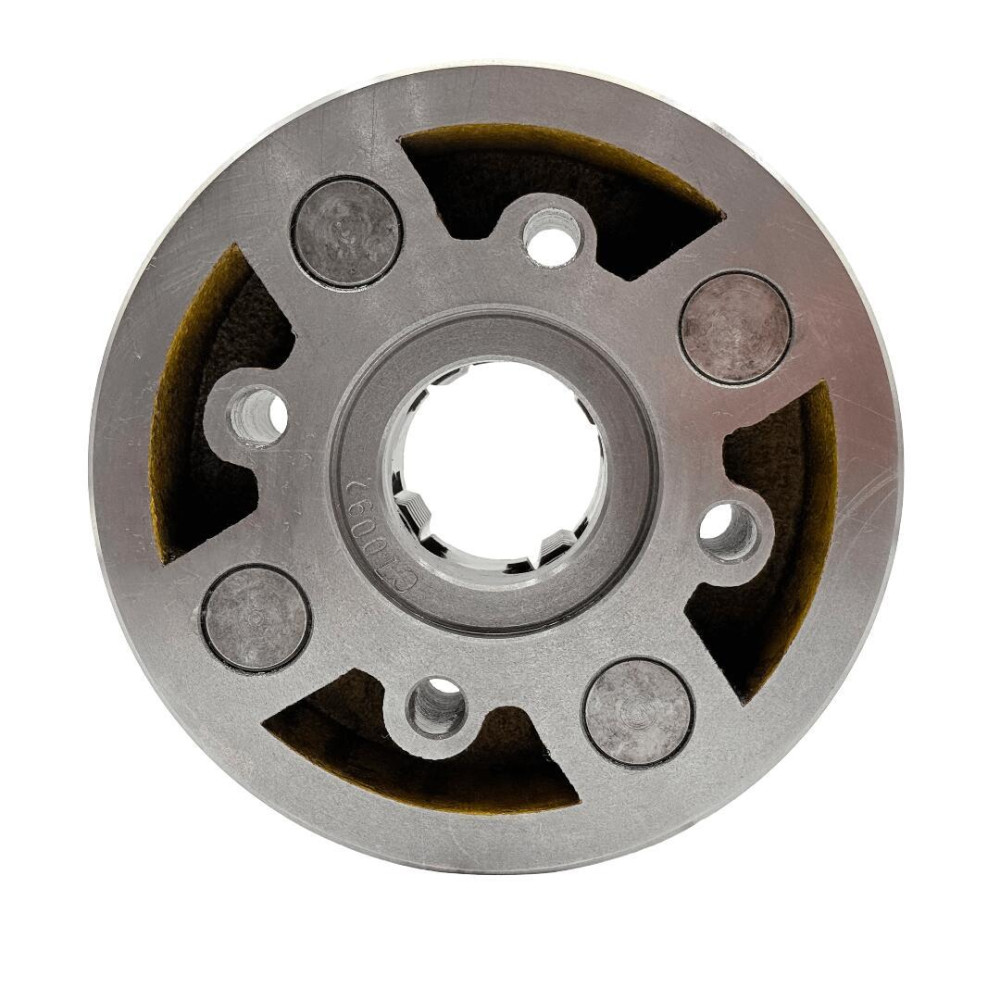

Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном. Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса.
Характеристики
Тип и размеры — по ГОСТ 3890-82, 1654-86 (Патроны четырехкулачковые с независимым перемещением кулачков / Патроны токарные общего назначения. Общие технические условия).
Тексты стандартов: ГОСТ 3890-82, ГОСТ 1654-86.
Что означает обозначение К72-320
К72-320 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
Частые вопросы
Преимущества
Соседние типоразмеры
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 95 мм прямыми и около 210 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
