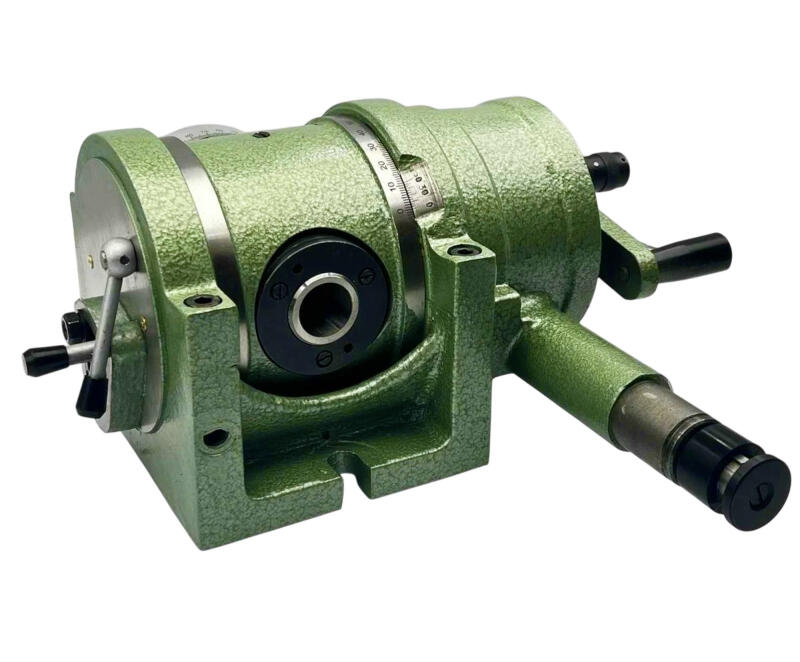

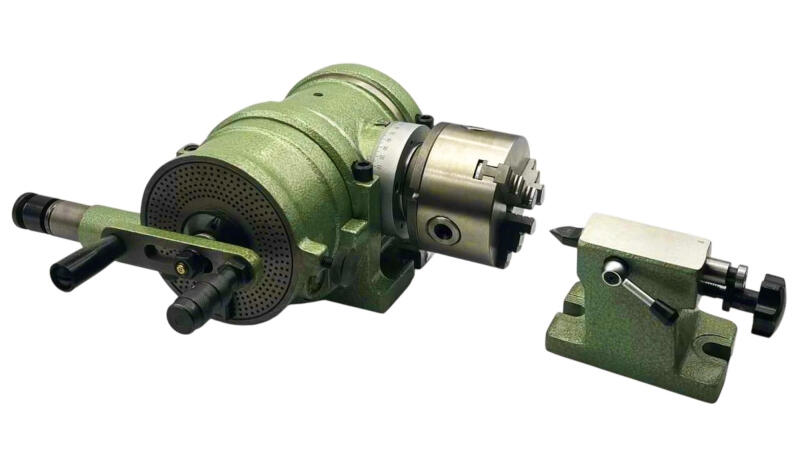

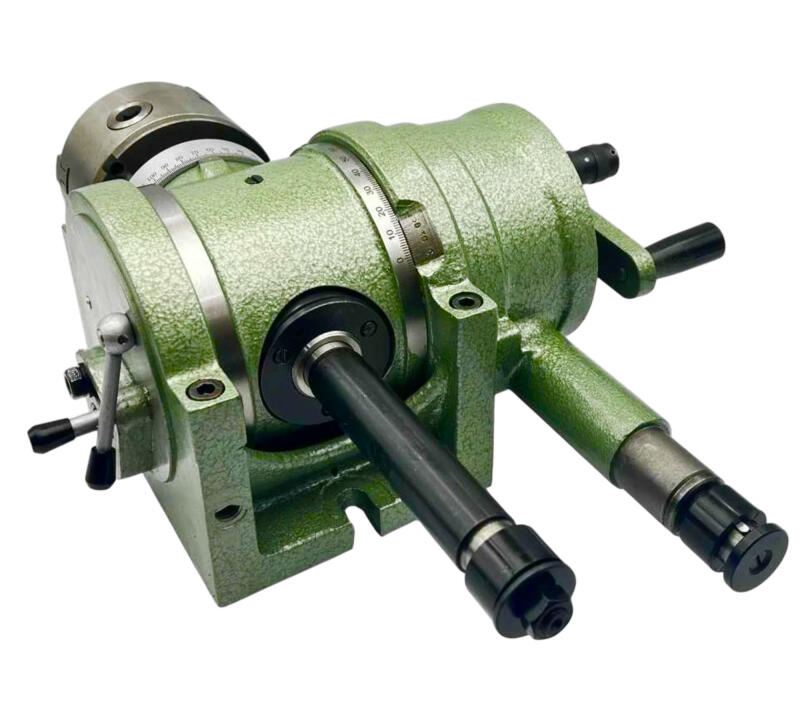

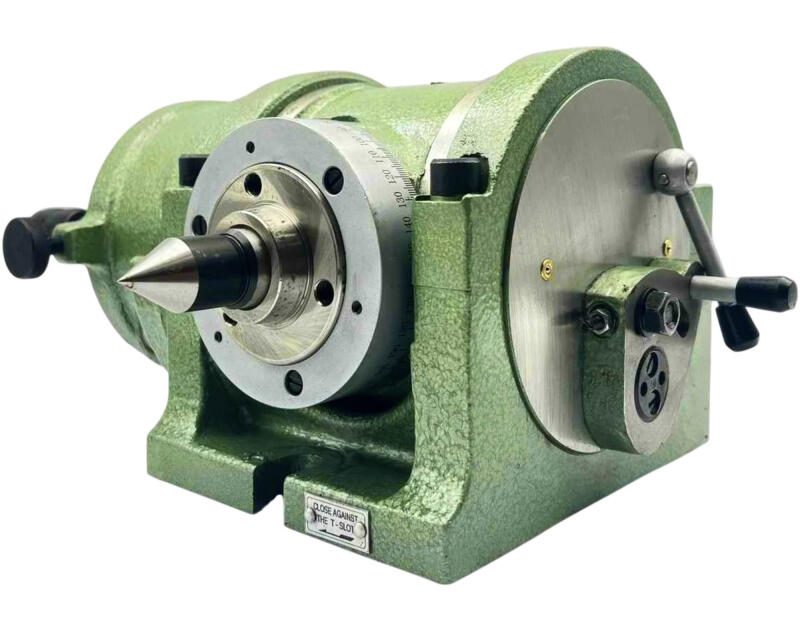

Універсальна ділильна головка УДГ Д-250А (УДГ-250, УДГ-250А, F11125A, F11-125A) виробництва OTTIMO — посилена модель з висотою центрів 125 мм для фрезерних верстатів середнього та важкого класу. Порівняно з моделлю Д-200А має збільшений діаметр токарного патрона 160 мм, конус шпинделя КМ4, розширений фіксувальний паз 18 мм і підвищене навантаження на підшипник до 130 кг — що робить її оптимальною для обробки більших і важчих заготовок за підвищених режимів різання.

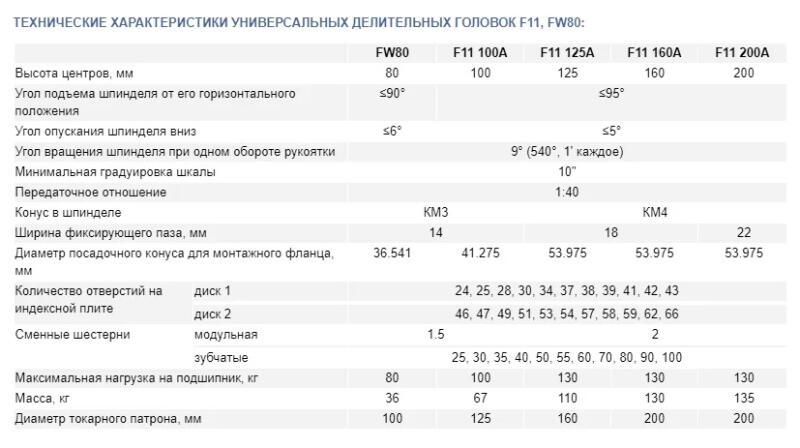

| Параметр | Значення |
|---|---|
| Висота центрів | 125 мм |
| Кут підйому шпинделя вгору | ≤95° |
| Кут опускання шпинделя вниз | ≤5° |
| Кут обертання за 1 оберт рукоятки | 9° (540′, 1″ кожне) |
| Мінімальна градуйовка шкали | 10″ |
| Передавальне відношення черв’ячної пари | 1:40 |
| Конус у шпинделі | КМ4 |
| Ширина фіксувального паза | 18 мм |
| Діаметр посадкового конуса монтажного фланця | 53,975 мм |
| Диск 1 (кількість отворів) | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 |
| Диск 2 (кількість отворів) | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 |
| Змінні зубчасті шестерні (модуль 2) | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 зубців |
| Максимальне навантаження на підшипник | 130 кг |
| Діаметр токарного патрона | 160 мм |
| Маса головки | 110 кг |
УДГ-250А застосовується на виробництвах, де регулярно обробляють деталі діаметром понад 125 мм — великі шестерні середнього модуля, фланці зі шліцами, корпусні деталі з кутовими пазами, зірочки та тягові колеса. Конус шпинделя КМ4 забезпечує надійну посадку важких оправок і патронів. Перехід на паз 18 мм означає сумісність із ширшим рядом важких фрезерних верстатів вітчизняного та імпортного виробництва. Набір змінних зубчастих шестерень модуля 2 розрахований на силове фрезерування заготовок із конструкційних та легованих сталей.
Ділильна головка УДГ Д-250А сумісна з фрезерними верстатами, що мають Т-подібні пази столу шириною 18 мм: горизонтально-фрезерні 6Р83, 6Р83Г, вертикально-фрезерні 6Р13, 6Т13, FU400, а також інші універсальні фрезерні верстати з шириною пазів столу 18 мм.

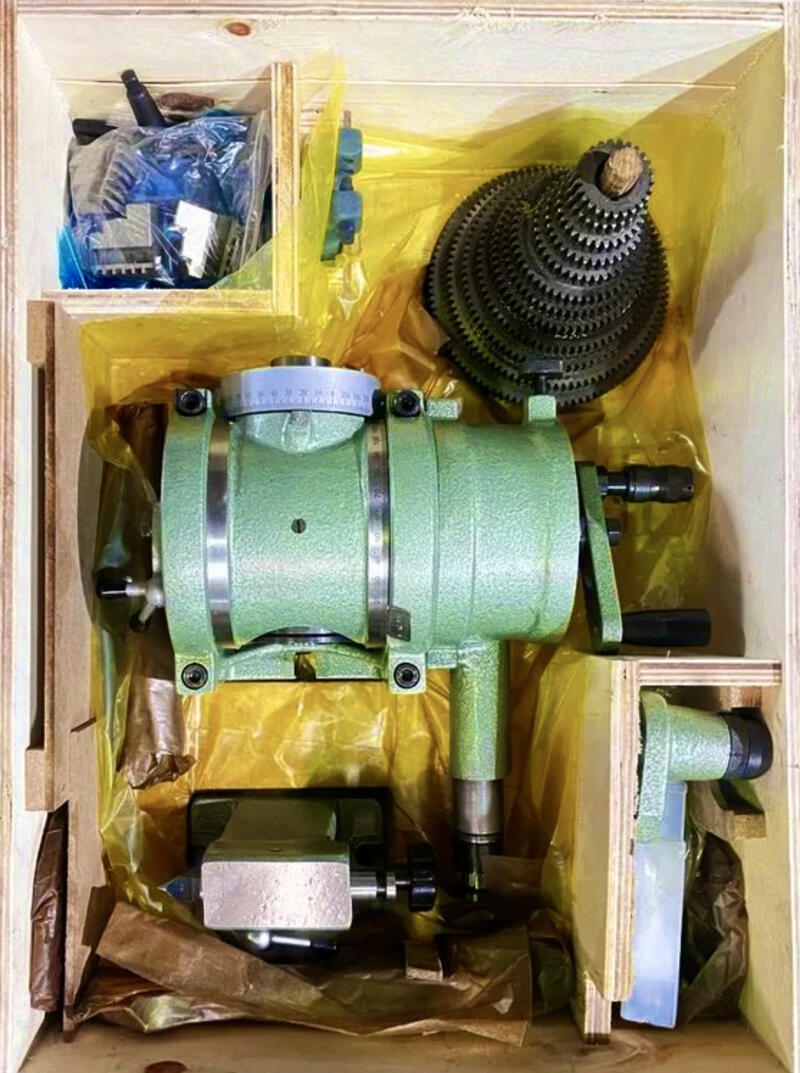

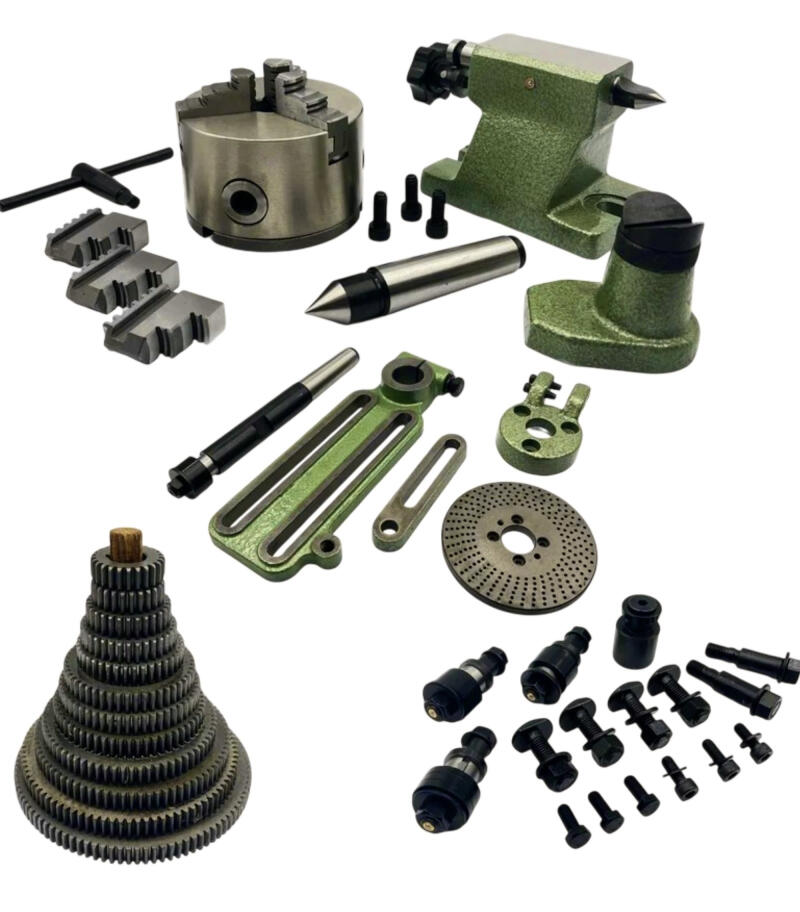

| № | Найменування | К-сть |
|---|---|---|
| 1 | Ділильна головка | 1 шт. |
| 2 | Задня (упорна) бабка | 1 шт. |
| 3 | Кронштейн змінного механізму | 1 шт. |
| 4 | Змінні зубчасті шестерні | 12 шт. |
| 5 | Ланцюг | 1 шт. |
| 6 | Центр | 1 шт. |
| 7 | Тримач | 1 шт. |
| 8 | Індексна пластина | 1 шт. |
| 9 | Монтажний фланець | 1 шт. |
| 10 | Трикулачковий патрон | 1 шт. |
| 11 | Планшайба | 1 шт. |
| 12 | Технічна документація | 1 шт. |
Виробник: OTTIMO
