Універсальна ділильна головка УДГ Д-200А (F11-100A) OTTIMO

*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку

Универсальная делительная головка УДГ Д-200А (F11100A) OTTIMO

Універсальна ділильна головка УДГ Д-200А (F11-100A) OTTIMO

54088 ₴-9015₴ 45073 ₴

На складі: 2шт.

Код товару: SP-51680

В наявності

Доставка

Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.

При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.

Вартість доставки оплачує покупець згідно з тарифами перевізника.

Оплата

Оплата у «Сплав Харків» – усі розрахунки у гривнях.

Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).

Юрособи та ФОП: для виписки рахунку-фактури вкажіть ваш код ЄДРПОУ
Фізособи: оплата рахунку в будь-якому банку або відділенні.

Готівковий розрахунок

Переказ на картку підприємства – реквізити видасть менеджер після підтвердження наявності товару.
Оплата при отриманні у відділенні Нової Пошти (доставка грошей – за рахунок отримувача).

Мінімальна сума замовлення 300 грн.

OTTIMO Новий SP-51680

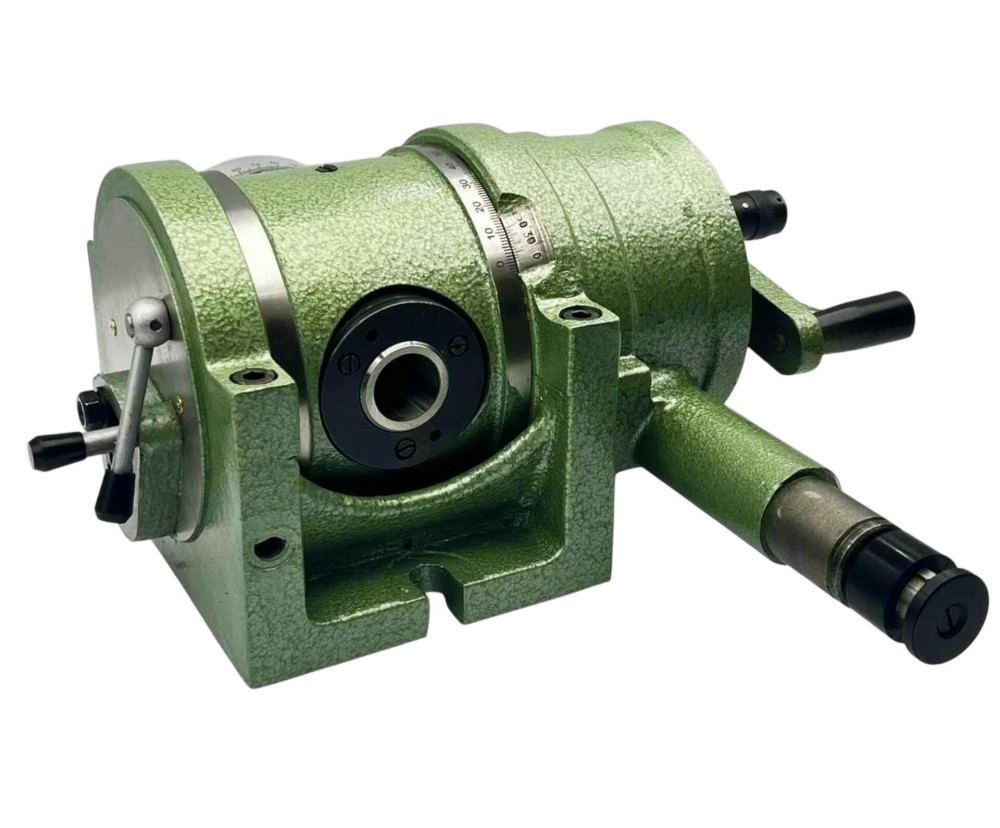

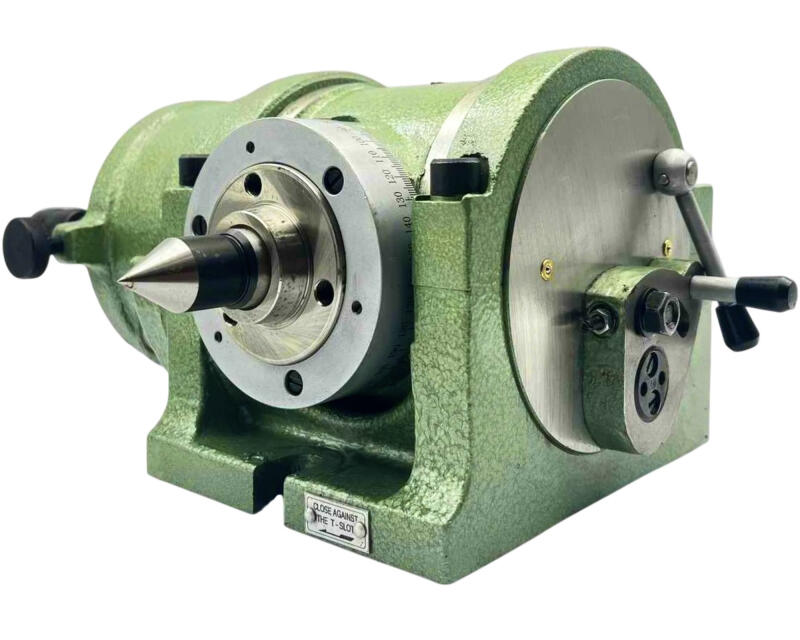

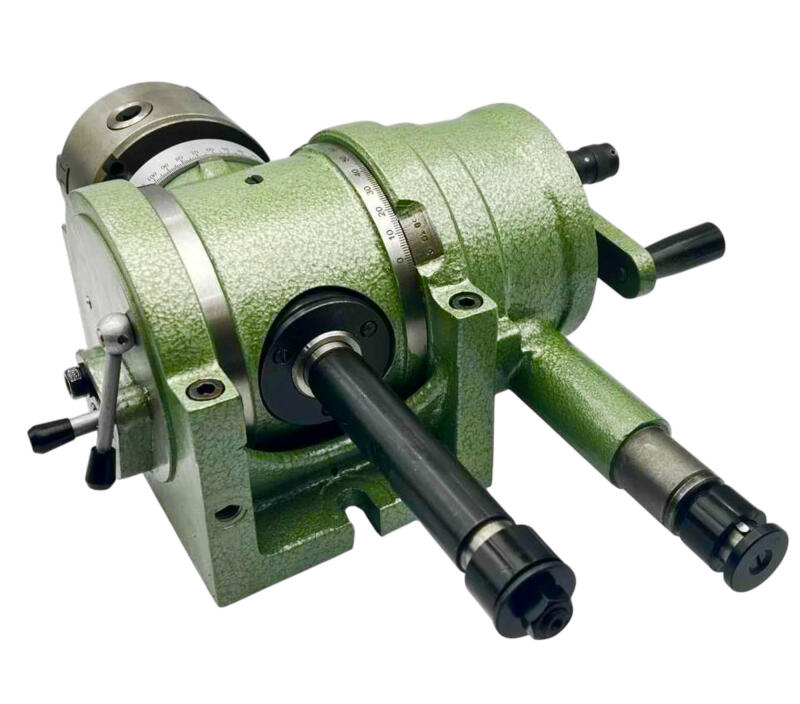

Універсальна ділильна головка УДГ Д-200А (УДГ-200, УДГ-200А, F11100A, F11-100A) виробництва OTTIMO — найбільш універсальна й затребувана модель у лінійці, розрахована на широкий спектр фрезерних операцій в умовах серійного та одиничного машинобудівного виробництва. Висота центрів 100 мм і діаметр токарного патрона 125 мм дозволяють упевнено працювати з деталями середніх габаритів — шестернями, шліцьовими валами, кулачками, інструментальними заготовками.

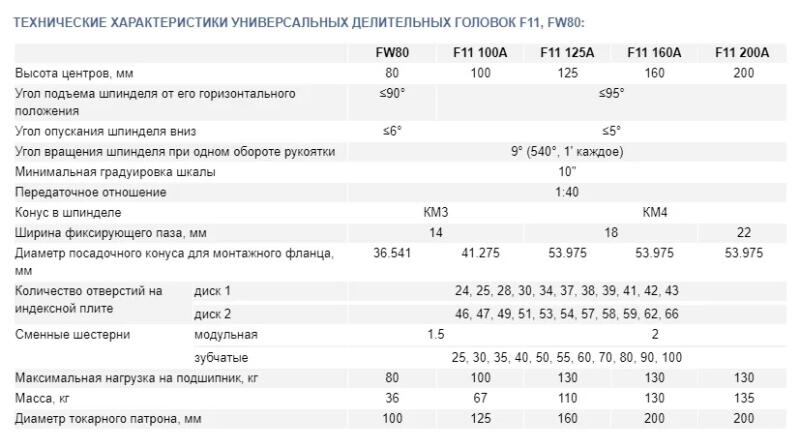

Технічні характеристики УДГ Д-200А (F11-100A)

Параметр	Значення
Висота центрів	100 мм
Кут підйому шпинделя вгору	≤90°
Кут опускання шпинделя вниз	≤6°
Кут обертання за 1 оберт рукоятки	9° (540′, 1″ кожне)
Мінімальна градуйовка шкали	10″
Передавальне відношення черв’ячної пари	1:40
Конус у шпинделі	КМ3
Ширина фіксувального паза	14 мм
Діаметр посадкового конуса монтажного фланця	41,275 мм
Диск 1 (кількість отворів)	24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Диск 2 (кількість отворів)	46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Змінні зубчасті шестерні (модуль 1,5)	25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 зубців
Максимальне навантаження на підшипник	100 кг
Діаметр токарного патрона	125 мм
Маса головки	67 кг

Область застосування ділильної головки УДГ Д-200А

УДГ-200А перекриває максимально широкий коло завдань: нарізання зубів циліндричних і конічних шестерень методом копірного фрезерування дисковими модульними фрезами, фрезерування шліцьових валів, зірочок ланцюгових передач, виготовлення ріжучого інструменту (фрез, розгорток, мітчиків), фрезерування граней і лисок. Нахил шпинделя від 0° до 90° забезпечує обробку конічних поверхонь. Диференціальний метод ділення з набором змінних шестерень дозволяє отримати будь-яке число діленнь, недоступне при простому діленні.

Сумісні фрезерні верстати з УДГ-200

Ділильна головка УДГ Д-200А сумісна з фрезерними верстатами, що мають Т-подібні пази столу шириною 14 мм: горизонтально-фрезерні 6Р82, 6Р82Г, вертикально-фрезерні 6Р12, 6Т12, FU350, FU400 та їх аналоги.

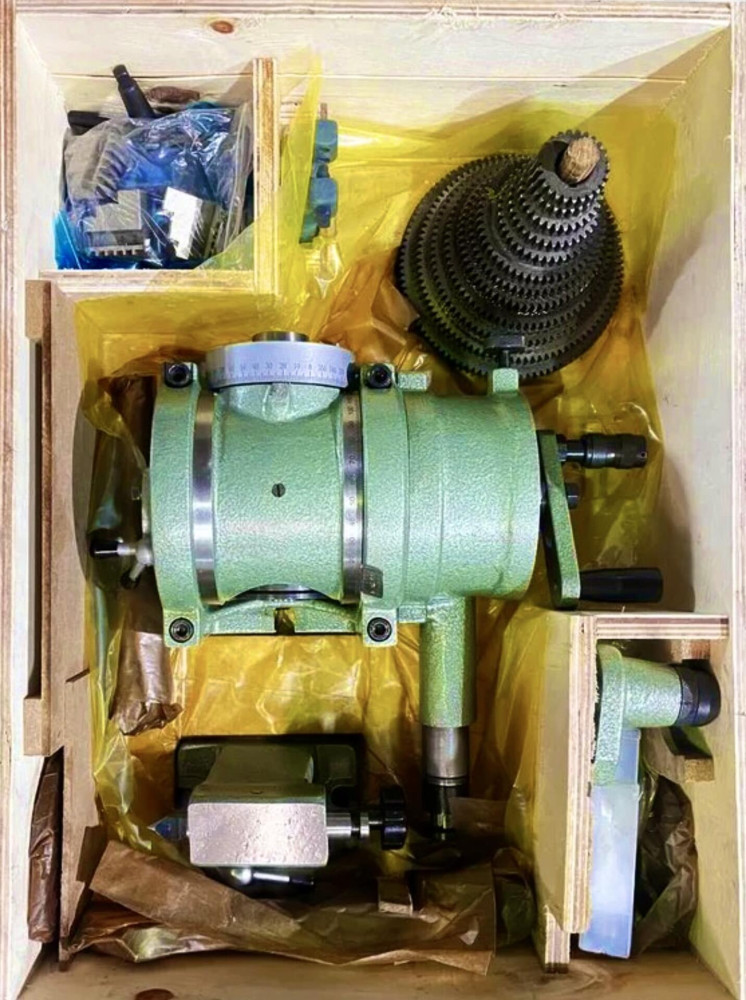

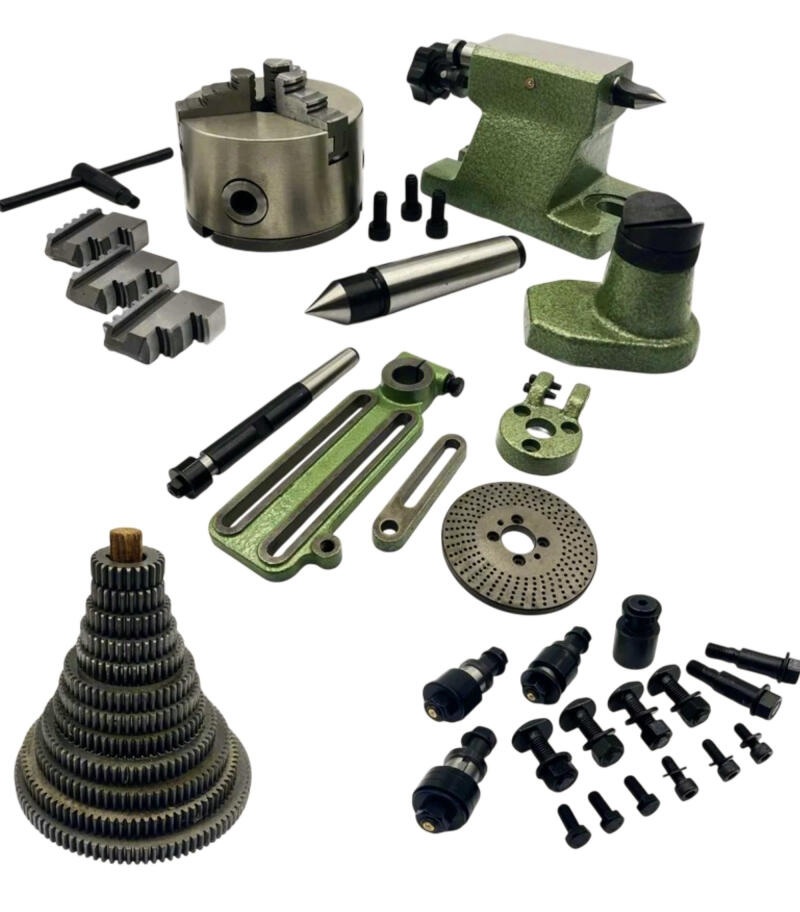

Комплект постачання УДГ Д-200А OTTIMO

№	Найменування	К-сть
1	Ділильна головка	1 шт.

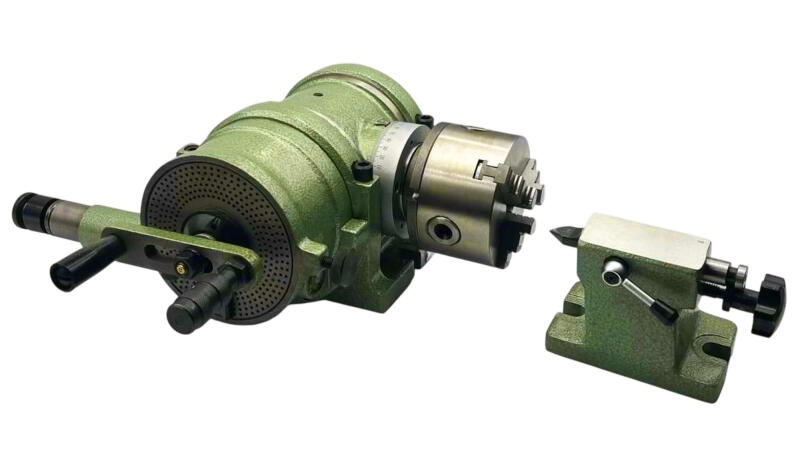

2	Задня (упорна) бабка	1 шт.
3	Кронштейн змінного механізму	1 шт.
4	Змінні зубчасті шестерні	12 шт.
5	Ланцюг	1 шт.
6	Центр	1 шт.
7	Тримач	1 шт.
8	Індексна пластина	1 шт.
9	Монтажний фланець	1 шт.
10	Трикулачковий патрон	1 шт.
11	Планшайба	1 шт.
12	Технічна документація	1 шт.

Виробник: OTTIMO

Купити Універсальна ділильна головка УДГ Д-200А (F11-100A) OTTIMO з доставкою по Україні - в наявності на складі. Мінімальна сума замовлення - 300 грн, відправлення день у день при замовленні до 15:00. З питань підбору звертайтеся: +38 (067) 579-89-30, info@splav.kharkov.ua, Viber / Telegram

Актуальність ціни та наявності на Середа, 29 Липня 2026
