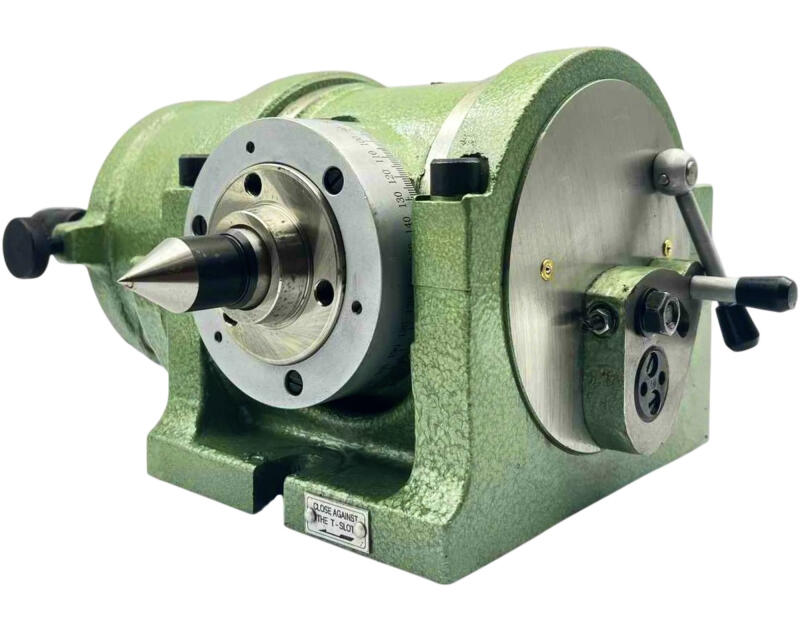

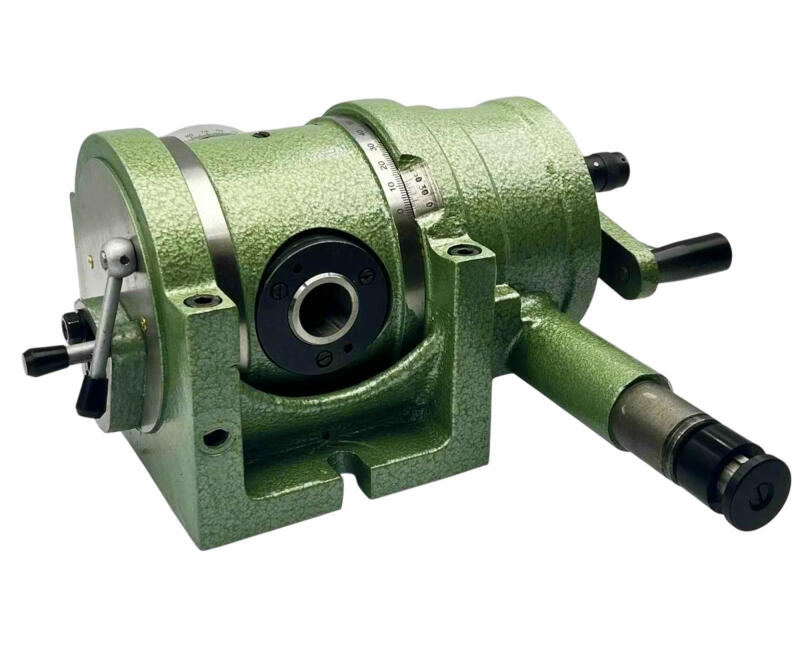

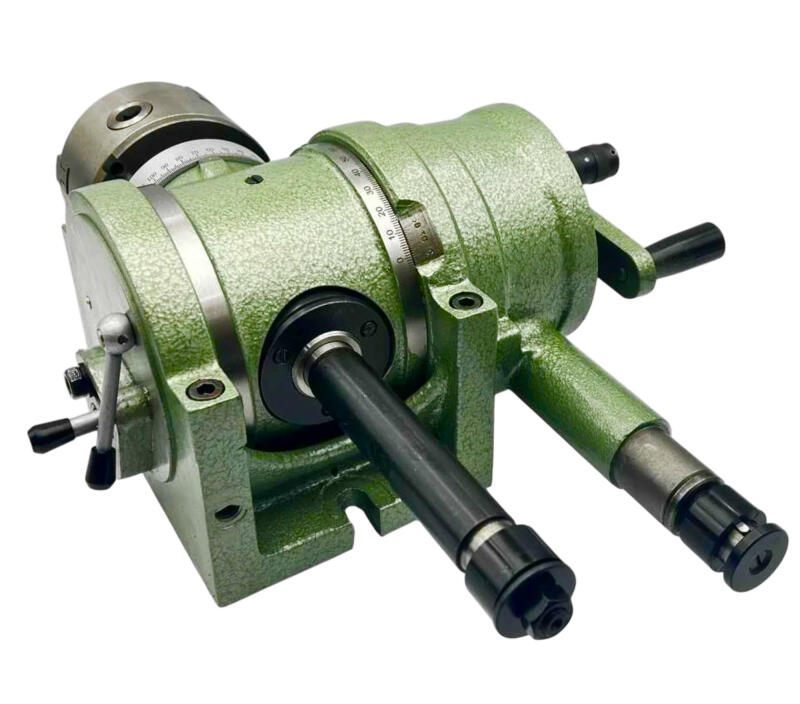

Універсальна ділильна головка УДГ Д-320А (УДГ-320, УДГ-320А, F11160A) виробництва OTTIMO — топова важка модель лінійки з висотою центрів 160 мм і діаметром токарного патрона 200 мм. Призначена для фрезерних верстатів важкого класу та забезпечує обробку найбільших заготовок у діапазоні застосувань ділильних головок. Маса головки 130 кг свідчить про масивну, вібростійку конструкцію з посиленими опірними підшипниками і жорстким черв'ячним зачепленням.

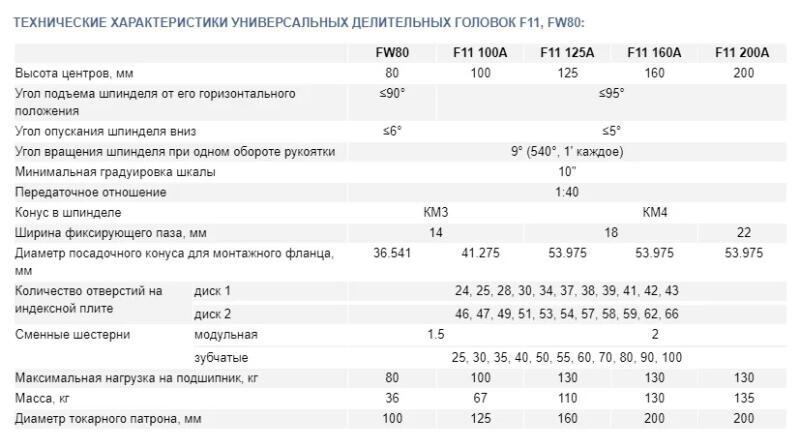

| Параметр | Значення |
|---|---|
| Висота центрів | 160 мм |
| Кут підйому шпинделя вгору | ≤95° |
| Кут опускання шпинделя вниз | ≤5° |
| Кут обертання за 1 оберт рукоятки | 9° (540′, 1″ кожне) |
| Мінімальна градуйовка шкали | 10″ |
| Передавальне відношення черв'ячної пари | 1:40 |
| Конус у шпинделі | КМ4 |
| Ширина фіксувального паза | 18 мм |
| Діаметр посадкового конуса монтажного фланця | 53,975 мм |
| Диск 1 (кількість отворів) | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 |
| Диск 2 (кількість отворів) | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 |
| Змінні зубчасті шестерні (модуль 2) | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 зубців |
| Максимальне навантаження на підшипник | 130 кг |
| Діаметр токарного патрона | 200 мм |
| Маса головки | 130 кг |
УДГ-320А орієнтована на важке машинобудування, енергетичне обладнання і великосерійне інструментальне виробництво. Застосовується при виготовленні крупномодульних шестерень і коліс редукторів, великих зірочок і тягових коліс, корпусних деталей зі складним кутовим розташуванням поверхонь, важких фрез і інструментальних оправок. Висота центрів 160 мм у поєднанні з патроном діаметром 200 мм дозволяє встановлювати заготовки, недоступні для всіх інших моделей лінійки. Кут нахилу шпинделя до 95° забезпечує додатковий діапазон для обробки зворотних конусів.
При однакових значеннях конуса шпинделя (КМ4), паза (18 мм) і допустимого навантаження на підшипник (130 кг) модель Д-320А має збільшену висоту центрів (160 проти 125 мм) і більший діаметр патрона (200 проти 160 мм) — єдина модель лінійки з патроном ⌀200 мм. Обирайте Д-320А, коли діаметр заготовки перевищує 160 мм або довжина деталі між центрами потребує значного вильоту.
Ділильна головка УДГ Д-320А сумісна з важкими горизонтально-фрезерними і універсальними фрезерними верстатами з шириною Т-подібних пазів столу 18 мм: 6Р83, 6Т83, FU500, ВМ127 та їх аналоги. Маса головки 130 кг потребує наявності підйомного пристрою (кран-балки або талі) для встановлення і зняття зі столу верстата.

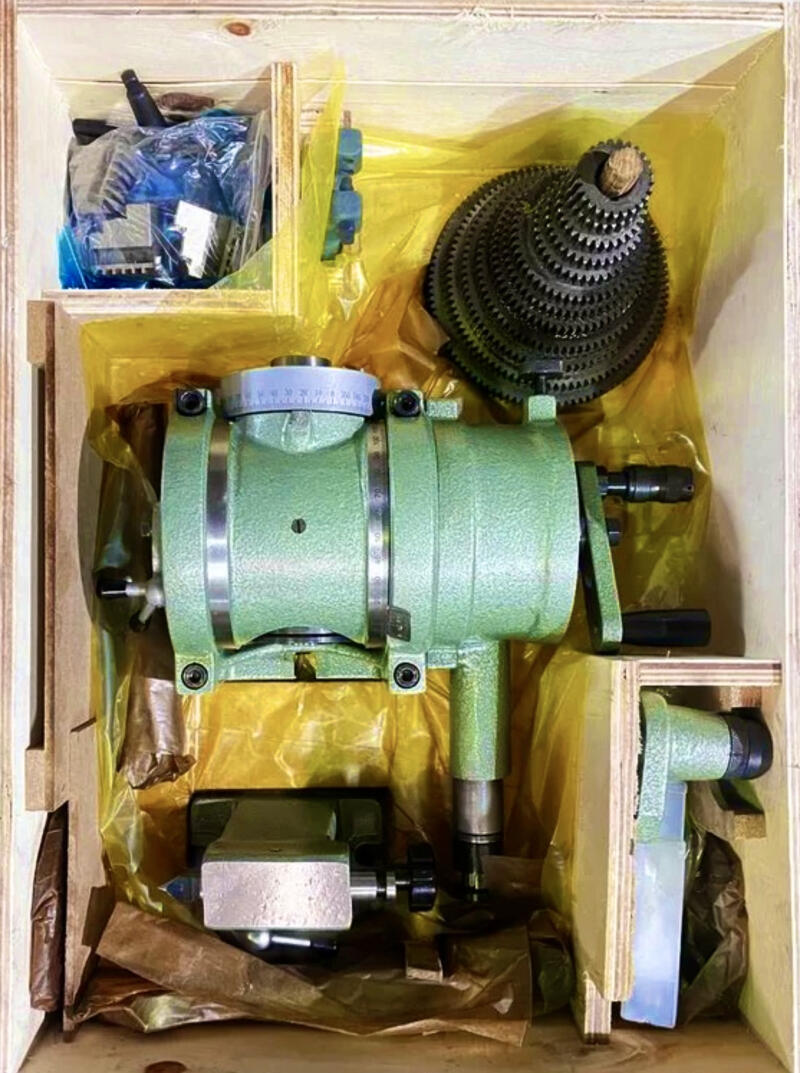

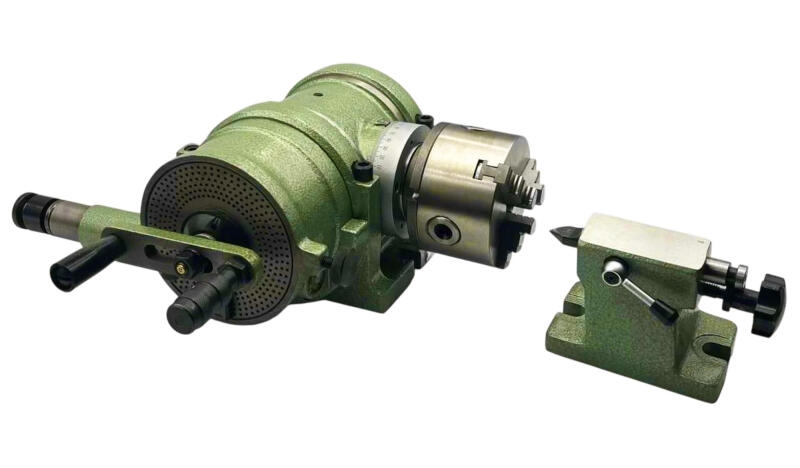

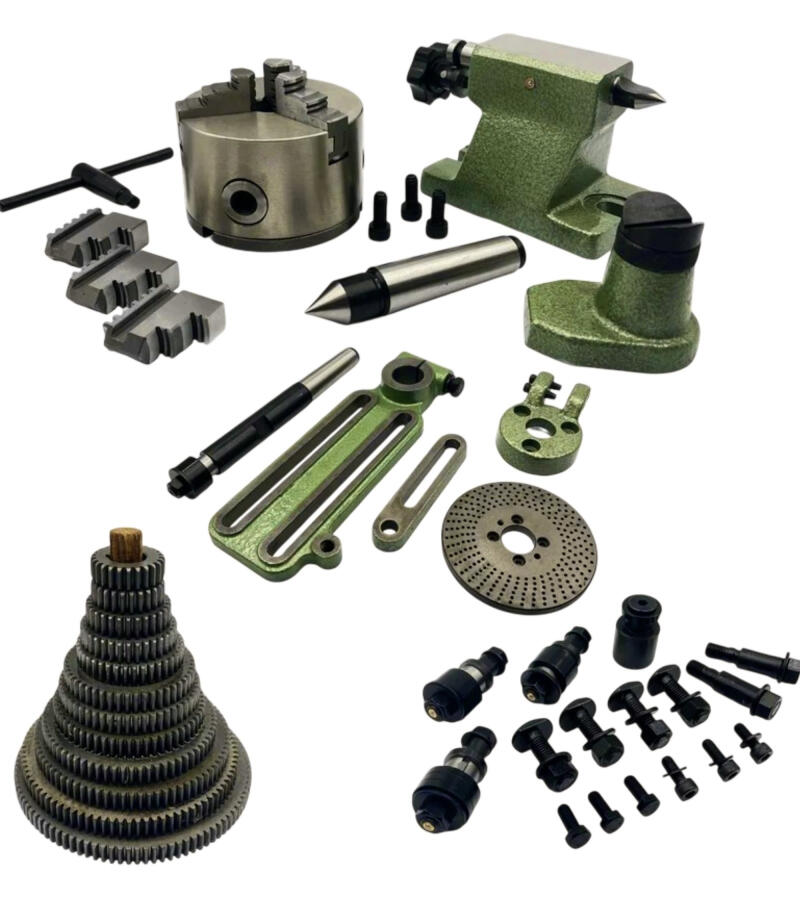

| № | Найменування | К-сть |
|---|---|---|
| 1 | Ділильна головка | 1 шт. |
| 2 | Задня (упорна) бабка | 1 шт. |
| 3 | Кронштейн змінного механізму | 1 шт. |
| 4 | Змінні зубчасті шестерні | 12 шт. |
| 5 | Ланцюг | 1 шт. |
| 6 | Центр | 1 шт. |
| 7 | Тримач | 1 шт. |
| 8 | Індексна пластина | 1 шт. |
| 9 | Монтажний фланець | 1 шт. |
| 10 | Трикулачковий патрон | 1 шт. |
| 11 | Планшайба | 1 шт. |
| 12 | Технічна документація | 1 шт. |
Виробник: OTTIMO
