Стол поворотный горизонтально-вертикальный 400мм TSL 400 (RT-HV16) OTTIMO

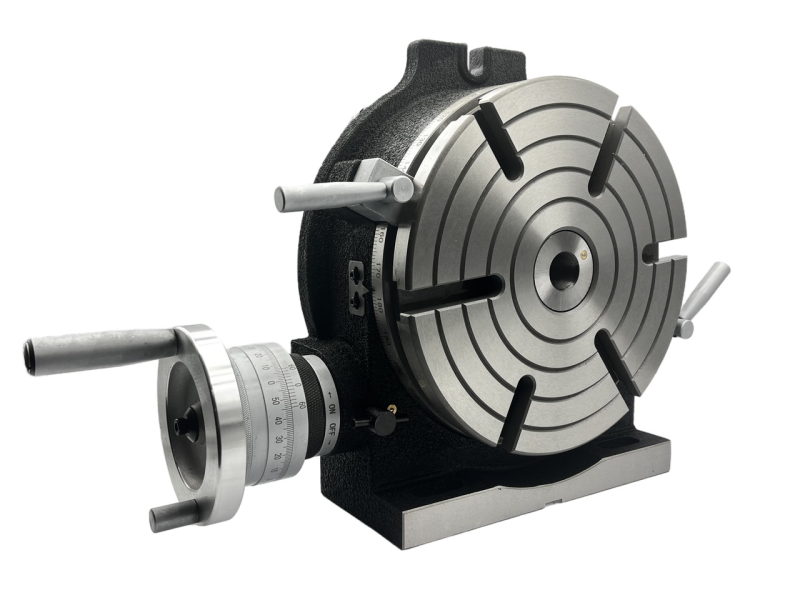

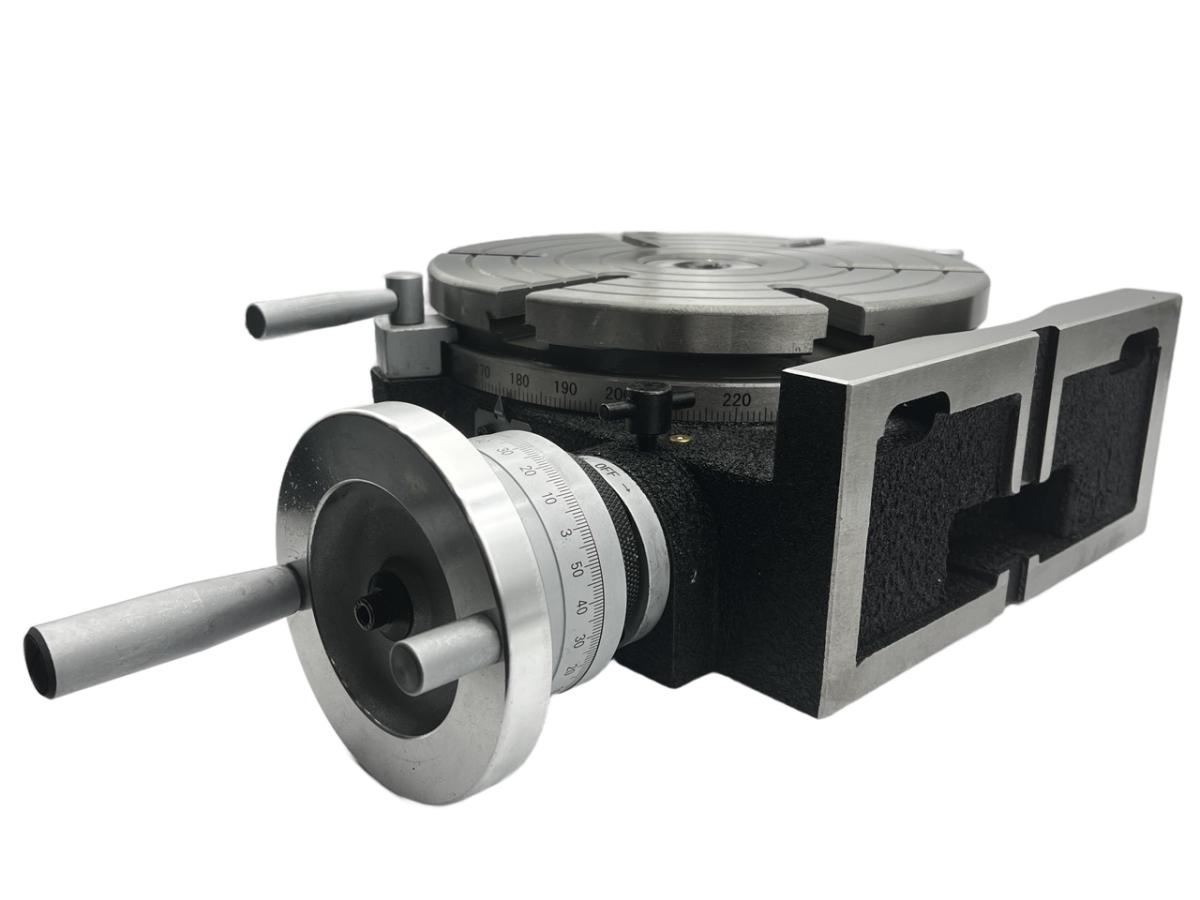

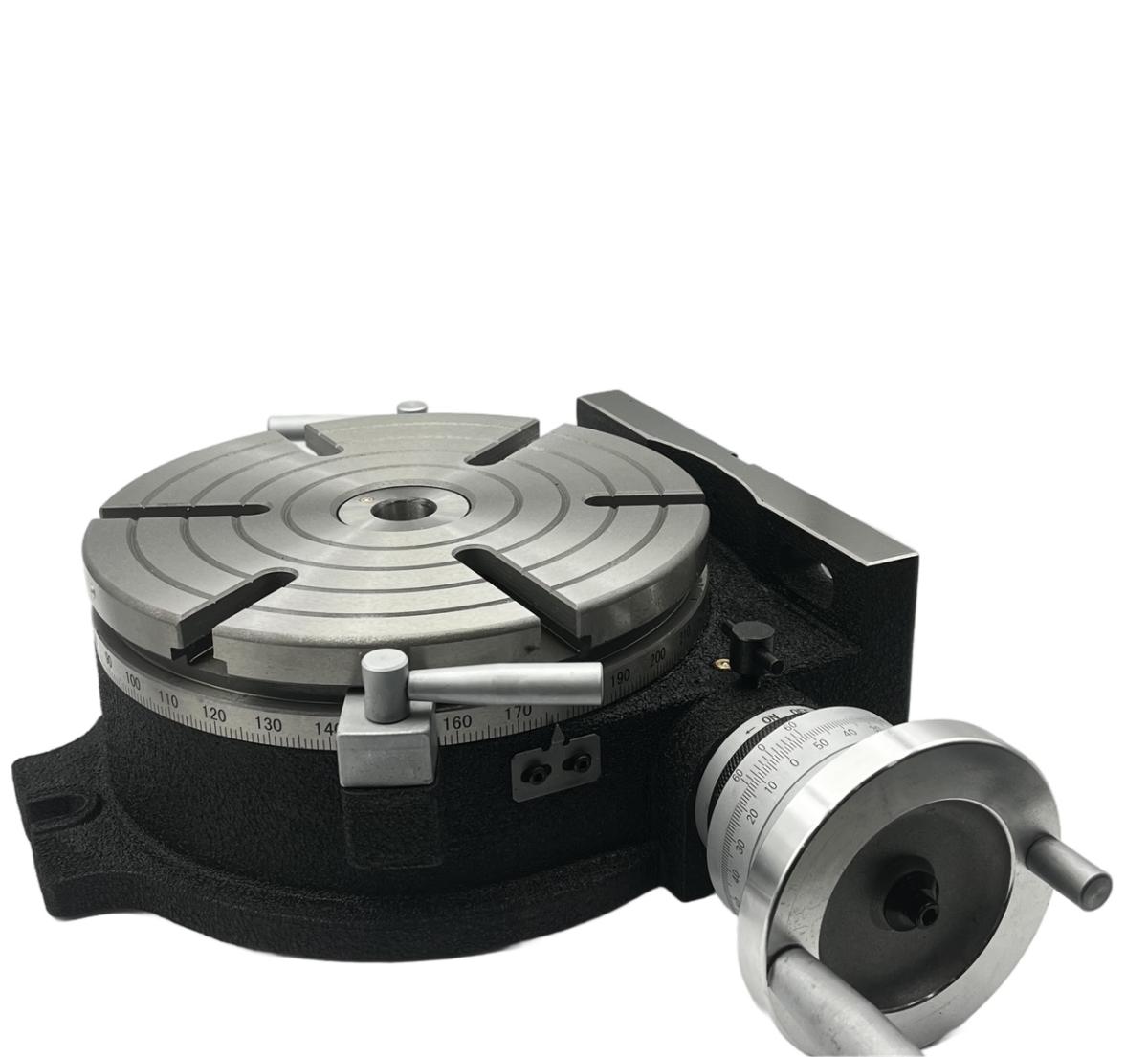

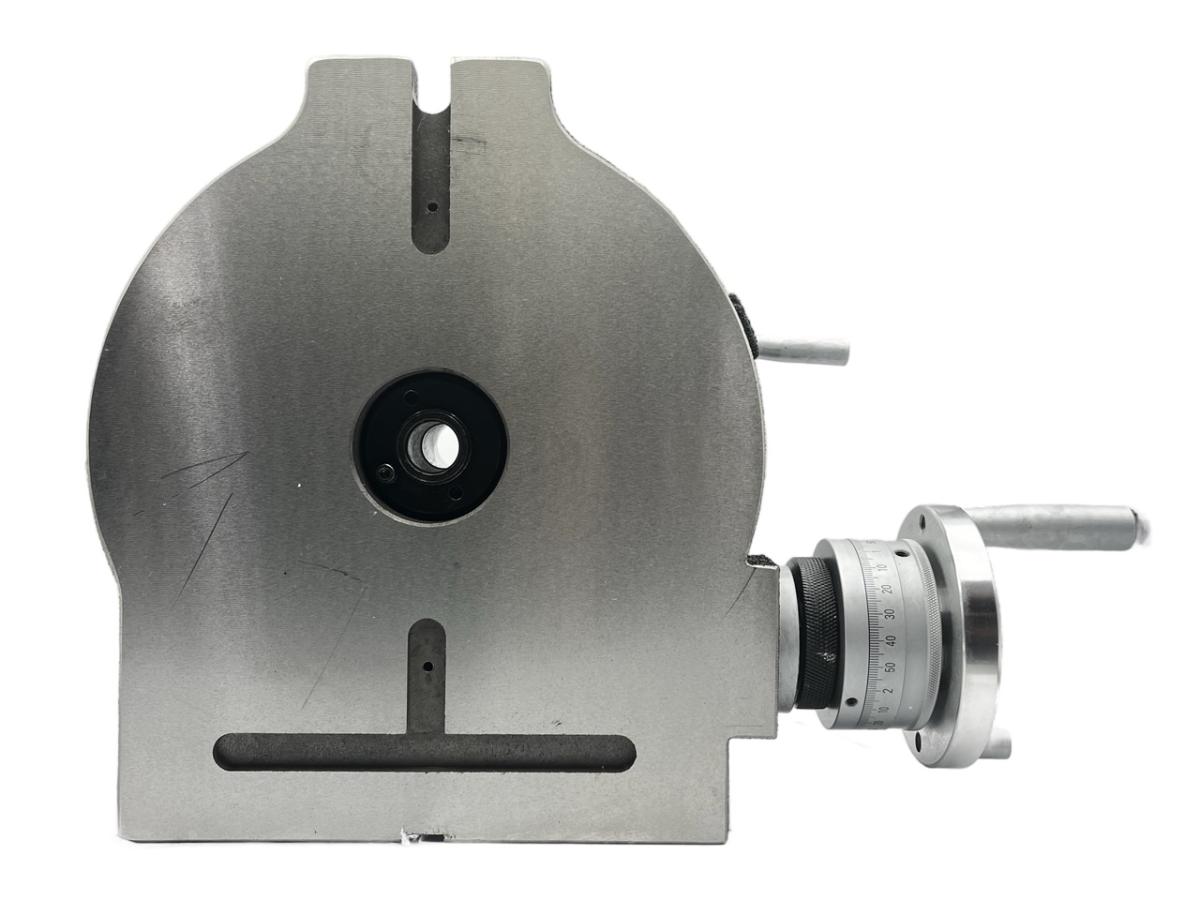

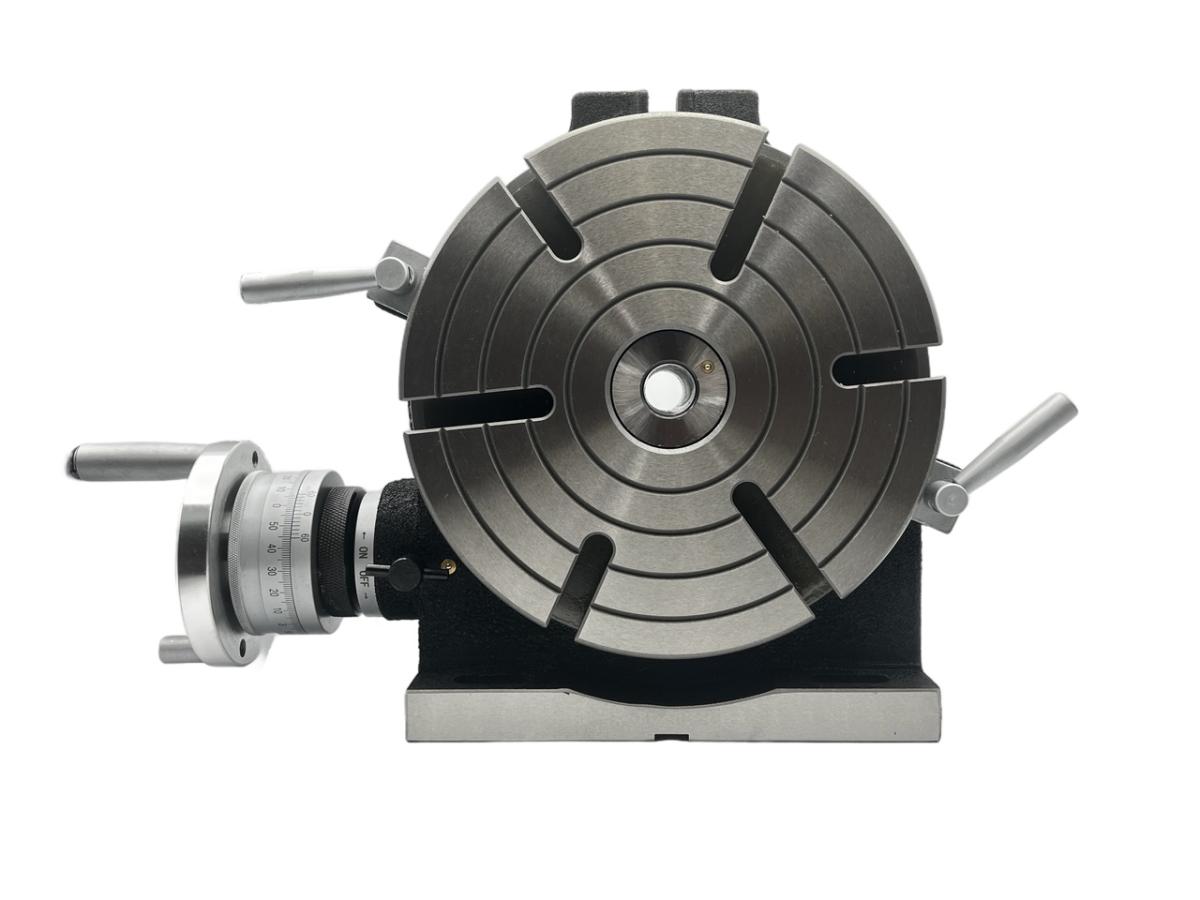

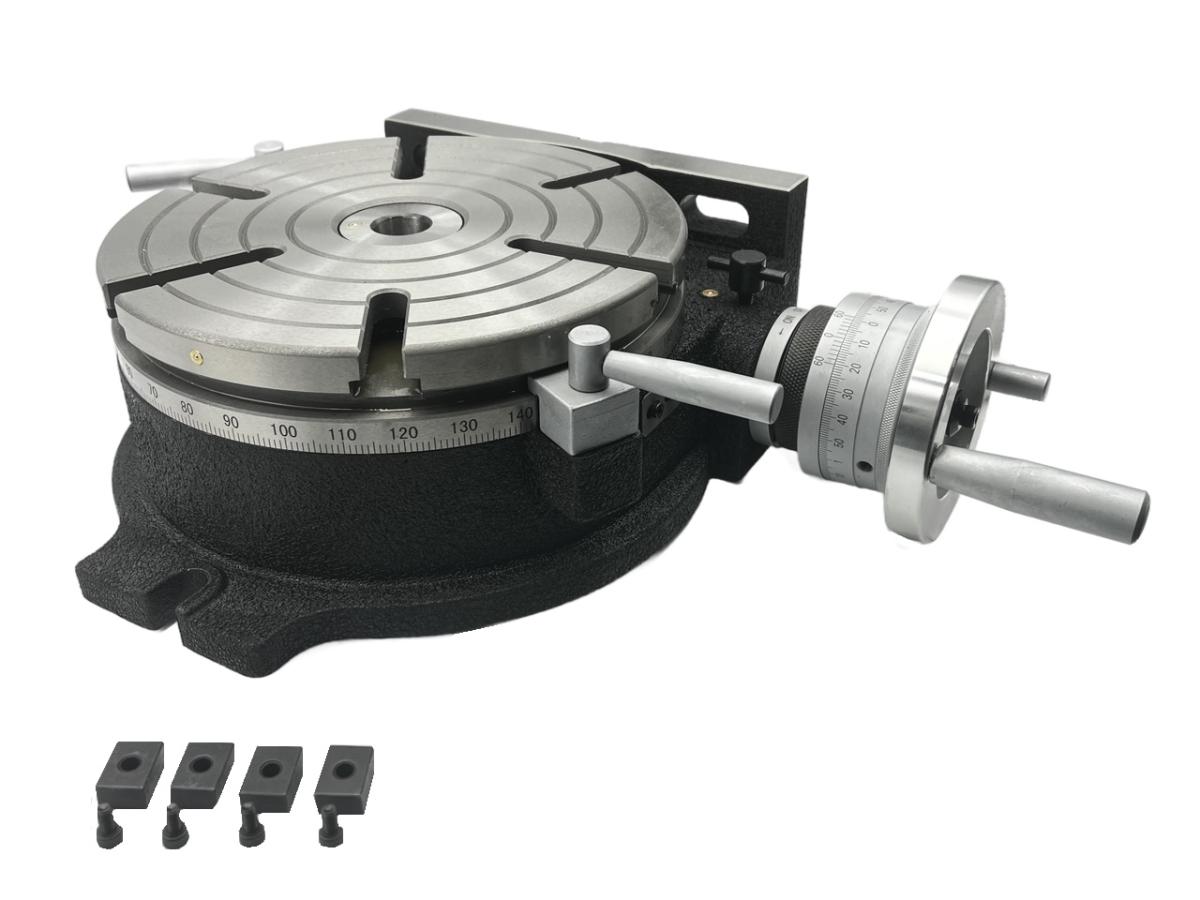

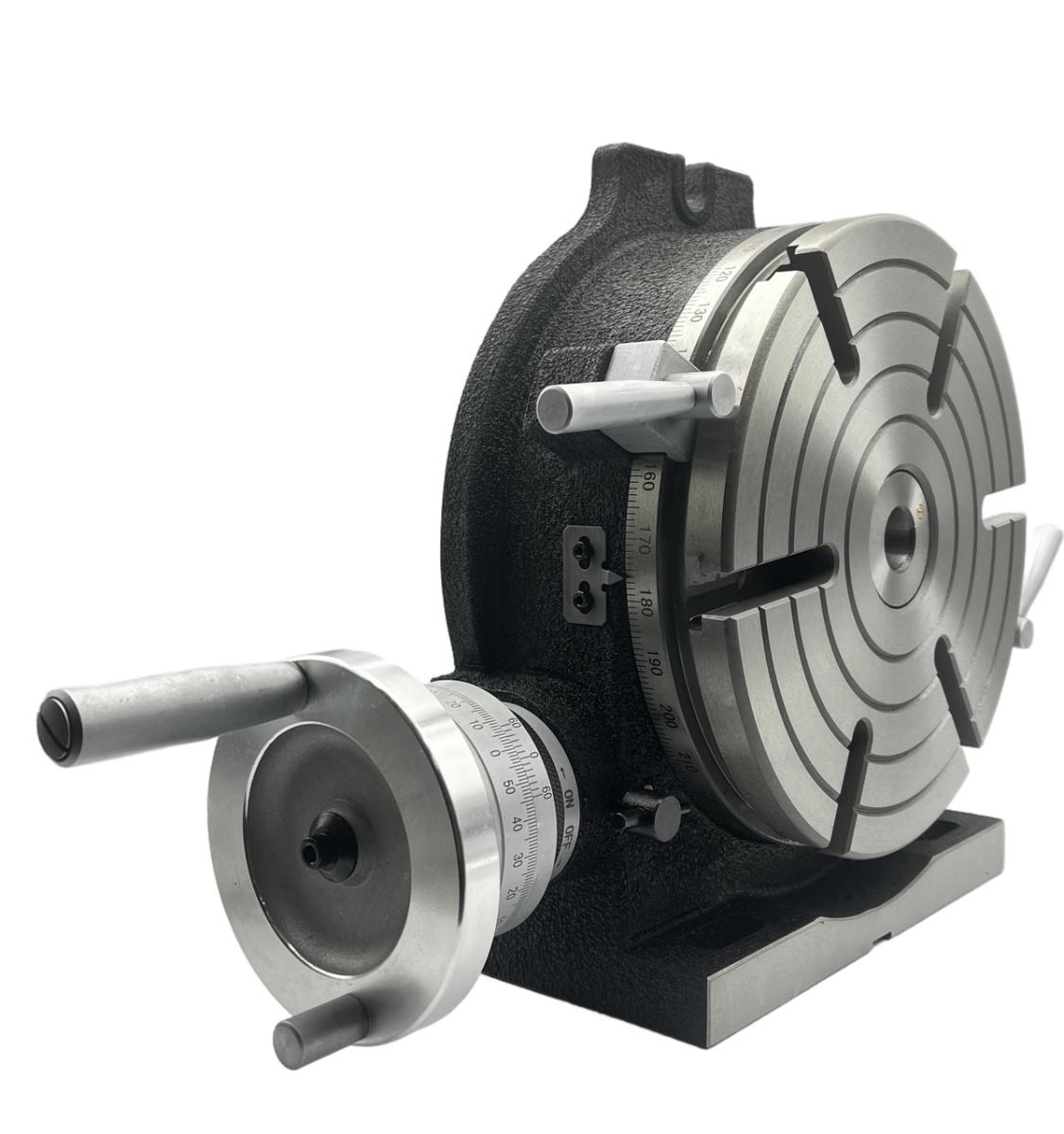

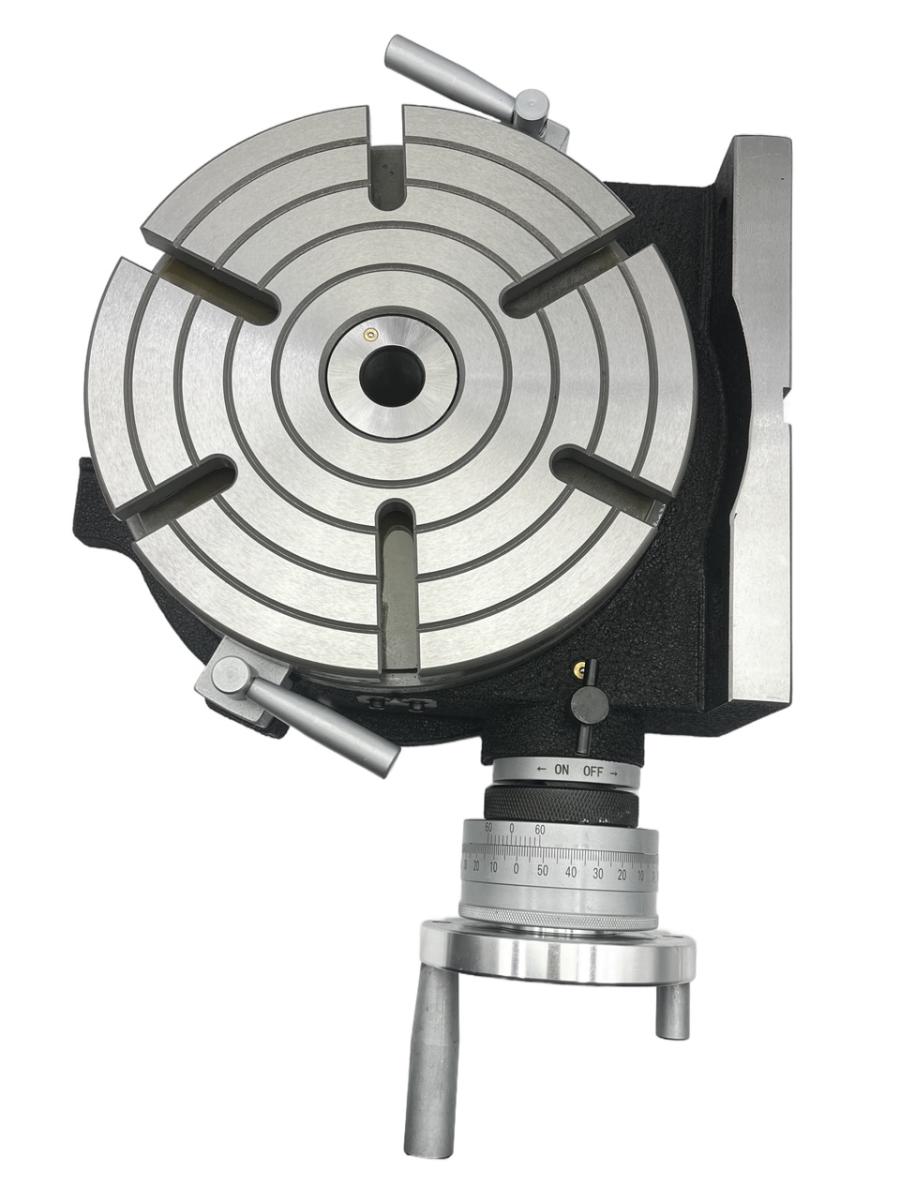

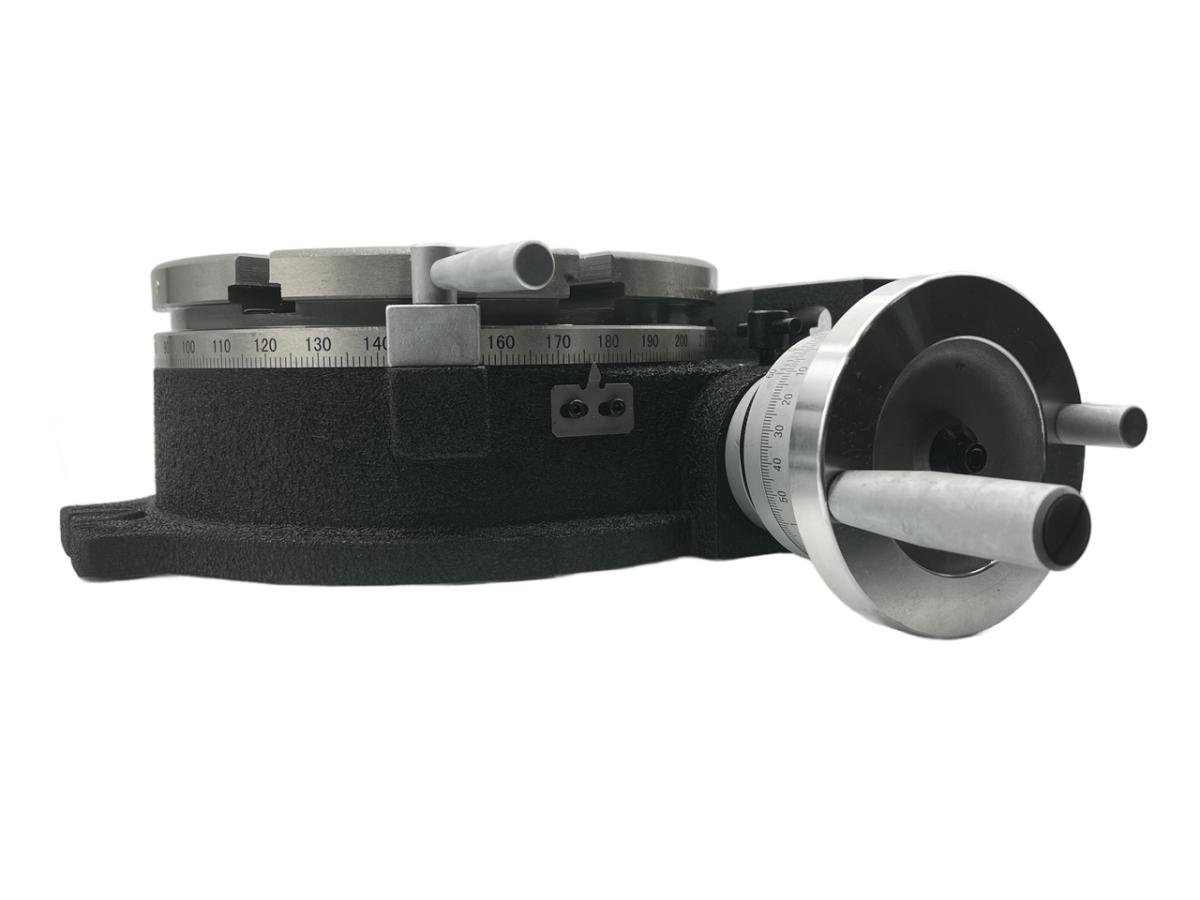

Стол поворотный горизонтально-вертикальный TSL 400 (RT-HV16) OTTIMO — планшайба Ø400 мм, работает в двух положениях: лежа для кругового фрезерования и стоя для обработки торца и работы в центрах с задней бабкой. Перестановка не требует снятия заготовки с планшайбы. Тип 5040 по номенклатуре производителя.

Совместимость и подбор

Деталь до Ø400 мм закрепляется на планшайбе и обрабатывается по дуге или делится на равные части. Габарит заготовки ограничивает планшайба, посадку на станок — Т-пазы основания.

Диаметр планшайбы

400 мм

Крепление заготовки

Т-пазы планшайбы 14 мм, схождение через 60°

Посадка на стол станка

шпонка 18 мм в паз стола

Центральное отверстие

конус Морзе 4

Наибольшая масса заготовки

300 кг горизонтально, 150 кг вертикально

Высота центра в вертикальном положении

260 мм

Высота стола

150 мм

Назначение и область применения

В горизонтальном положении стол работает как обычный делительный: круговое фрезерование, сверление по окружности, обработка секторов. В вертикальном планшайба встает торцом к фрезе, и открывается обработка торца детали, а вместе с задней бабкой — работа в центрах.

Перестановка из положения в положение выполняется поворотом корпуса на основании: заготовка остается закрепленной, база не теряется. Высота центра в вертикальном положении 260 мм

Тяжелый класс участка. Планшайба Ø400 мм рассчитана на крупные корпуса и фланцы большого диаметра. Перед установкой проверьте грузоподъемность стола станка: одна только оснастка весит десятки килограммов, и это без заготовки.

Характеристики

Диаметр планшайбы

400 мм

Угол поворота планшайбы

360°

Передаточное отношение червячной пары поворота

1:90

Модуль червячной пары

3,5

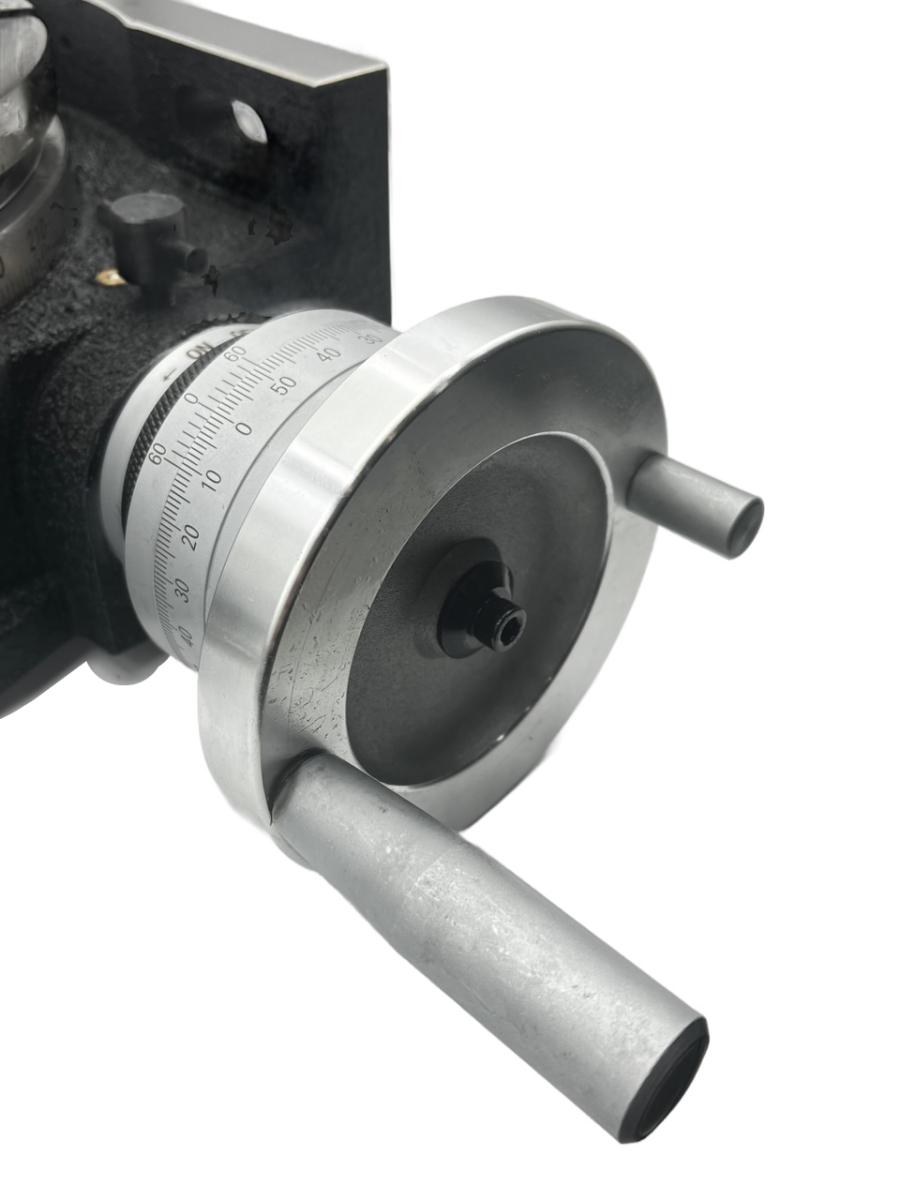

Цена деления лимба

1'

Наименьший отсчет по нониусу

10"

Точность показаний

60"

Конус центрального отверстия

Морзе 4

Ширина Т-пазов планшайбы

14 мм, схождение через 60°

Ширина шпонки основания

18 мм

Габарит A × B

525 × 450 мм

Высота H

150 мм

Масса

150 кг

Материал корпуса

чугун

Данные приведены по каталогу производителя для типа 5040. Перед проектированием оснастки сверьтесь с паспортом поставленной партии.

Что означает обозначение TSL 400 (RT-HV16)

TSL

серия горизонтально-вертикальных поворотных столов, тип 5040

400

типоразмер по диаметру планшайбы

RT-HV16

обозначение того же стола в дюймовой системе: RT — rotary table, HV — horizontal/vertical, 16 — диаметр в дюймах

OTTIMO

торговая марка поставщика

Соответствие ГОСТ 16936-71

В горизонтальном положении стол закрывает позицию Стол 7204-0005 ГОСТ 16936-71 (исполнение 1, ручной привод, Ø400 мм) — тот же ряд диаметров и тот же тип привода. Вертикальная установка стандартом не предусмотрена и идет сверх его требований. Текст стандарта: ГОСТ 16936-71, технические требования — ГОСТ 16935-71.

Частые вопросы

Встанет ли стол на мой станок

Основание сажается шпонкой 18 мм в паз стола станка и притягивается прижимами. Проверьте ширину Т-паза своего стола и посадочную площадь 525 × 450 мм.

Как поделить окружность без делительного диска

По числу оборотов рукоятки. Передача 1:90: один оборот рукоятки поворачивает планшайбу на 4°, полный круг — 90 оборотов. Для N частей нужно 90/N оборотов на каждое положение.

Что делать с люфтом планшайбы

Червячная пара имеет регулировку зацепления: люфт выбирается сближением червяка с колесом без разборки стола. Осевой люфт червячного вала устраняется подтяжкой гайки вала.

Можно ли поставить токарный патрон

Да, через переходной фланец типа 5055 FL под конкретный патрон. Фланец и патрон в комплект стола не входят.

Преимущества

• ✓Отсчет по нониусу 10" при цене деления лимба 1'
• ✓Точность показаний 60"
• ✓Чугунный корпус массой 150 кг гасит вибрацию при силовом резании
• ✓Конус Морзе 4 в центре планшайбы под центрирующую оправку
• ✓Червячная пара с регулировкой зацепления — люфт выбирается без разборки
• ✓Два рабочих положения без снятия заготовки с планшайбы
• ✓Совместим с делительным диском, фланцем под патрон и задней бабкой

Сопутствующие товары

Стол поставляется без оснастки для крепления заготовки. Ниже позиции, которые подбираются по размерам этого типоразмера.

Прижимы под Т-пазы планшайбы

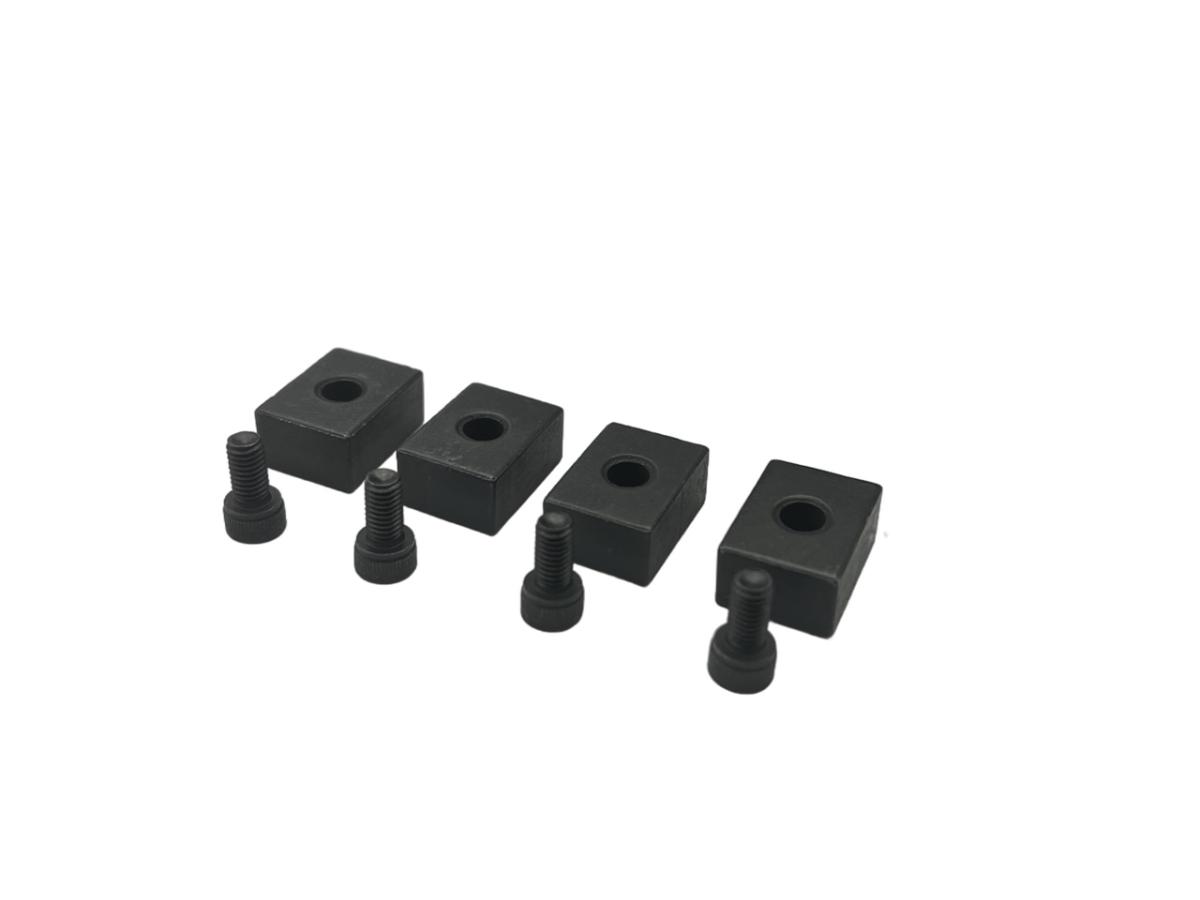

Набор станочного крепежа и прижимов из 58 предметов, Т-образный паз 14мм, М12 — паз 14 мм

Центр в конус планшайбы

Центр упорный №4 ВК8 OTTIMO — конус Морзе 4

Токарный патрон на планшайбу

Патрон токарный ф315 3-х кул. 7100-0011П (К11-315) PREMIO — на класс меньше планшайбы, ориентир

Деление в горизонтальной оси

Универсальная делительная головка УДГ Д-320А (F11-160A) OTTIMO — для валов и деталей в центрах, вторая ось участка

Переходной фланец под патрон (тип 5055 FL), делительный диск (тип 5053 DP) и задняя бабка поставляются под заказ — уточняйте наличие у менеджера.
