Стіл поворотний нахильний 200мм TSK200 (TSK-8″) OTTIMO

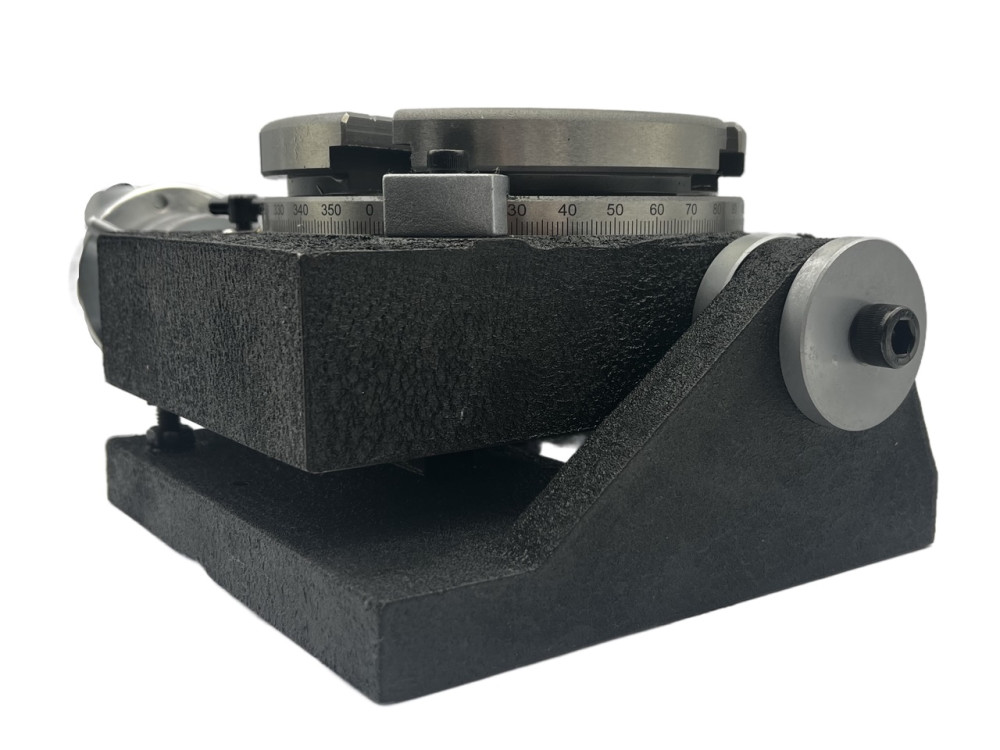

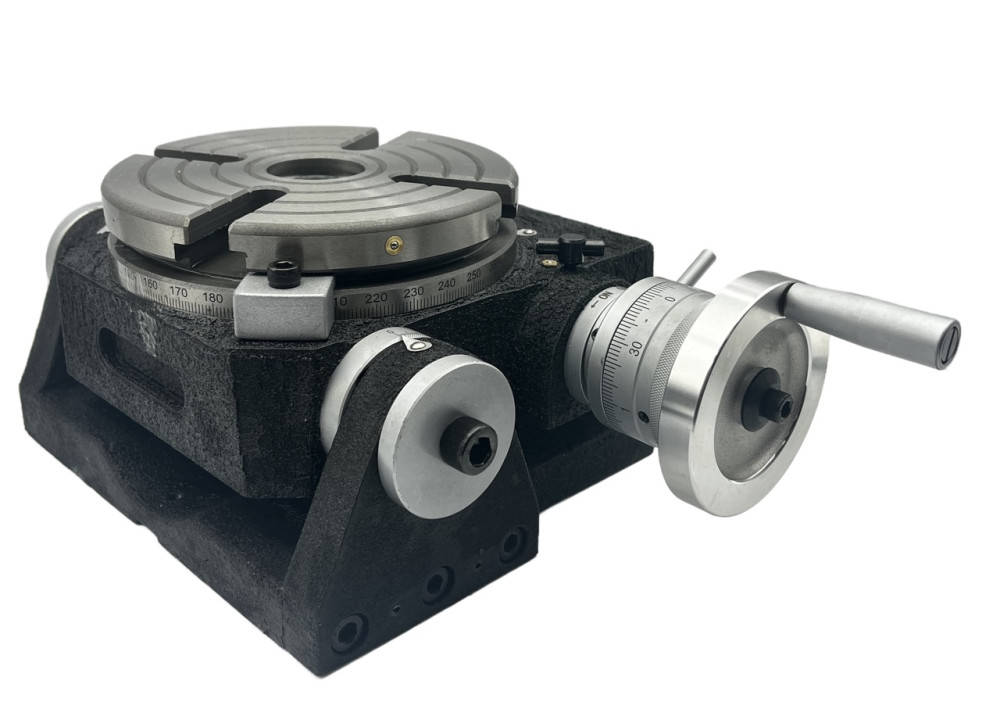

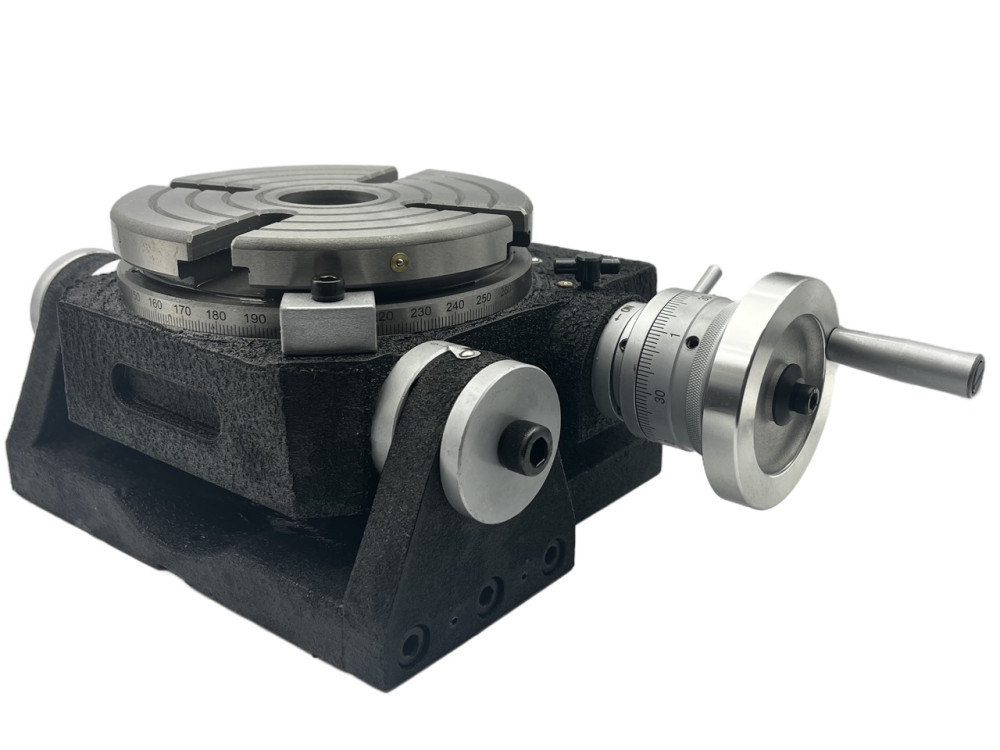

Стіл поворотний нахильний TSK200 (TSK-8") OTTIMO — планшайба Ø200 мм з поворотом на 360° і нахилом від 0° до 90°. Два незалежні рухи дають вихід на похилий отвір або скошену площину з одного встановлення заготовки. Тип 5050 за номенклатурою виробника.

Сумісність і добір

Деталь до Ø200 мм закріплюється на планшайбі та обробляється по дузі або ділиться на рівні частини.

Діаметр планшайби

200 мм

Кріплення заготовки

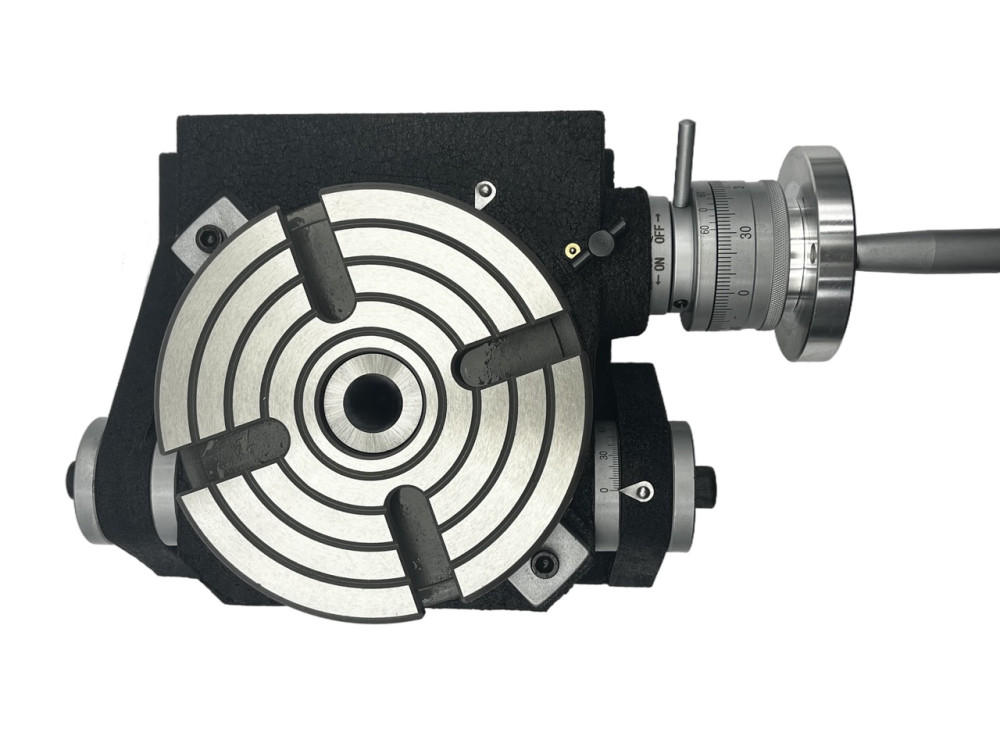

Т-подібні пази планшайби 14 мм, сходження через 90°

Посадка на стіл верстата

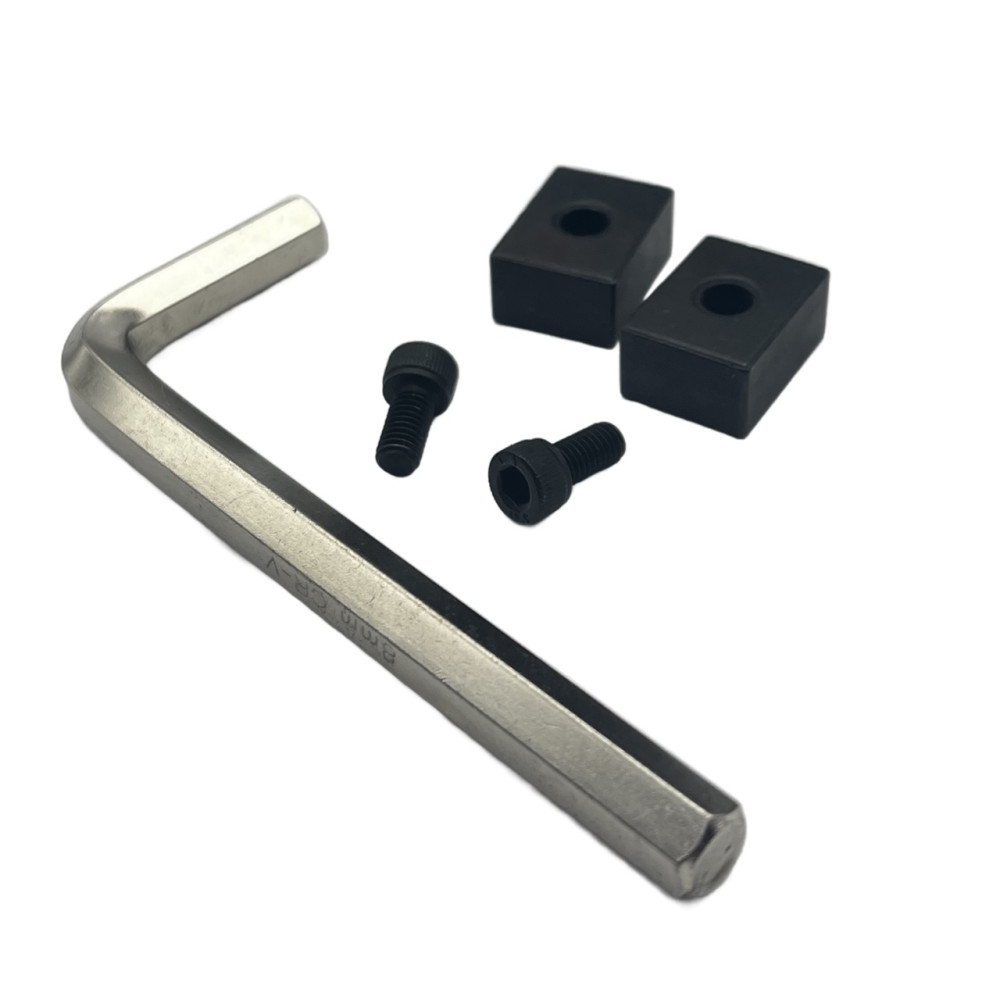

шпонка 16 мм у паз стола верстата

Центральний отвір

конус Морзе 3

Найбільша маса заготовки

150 кг горизонтально, 75 кг вертикально

Висота стола

120 мм

Призначення та сфера застосування

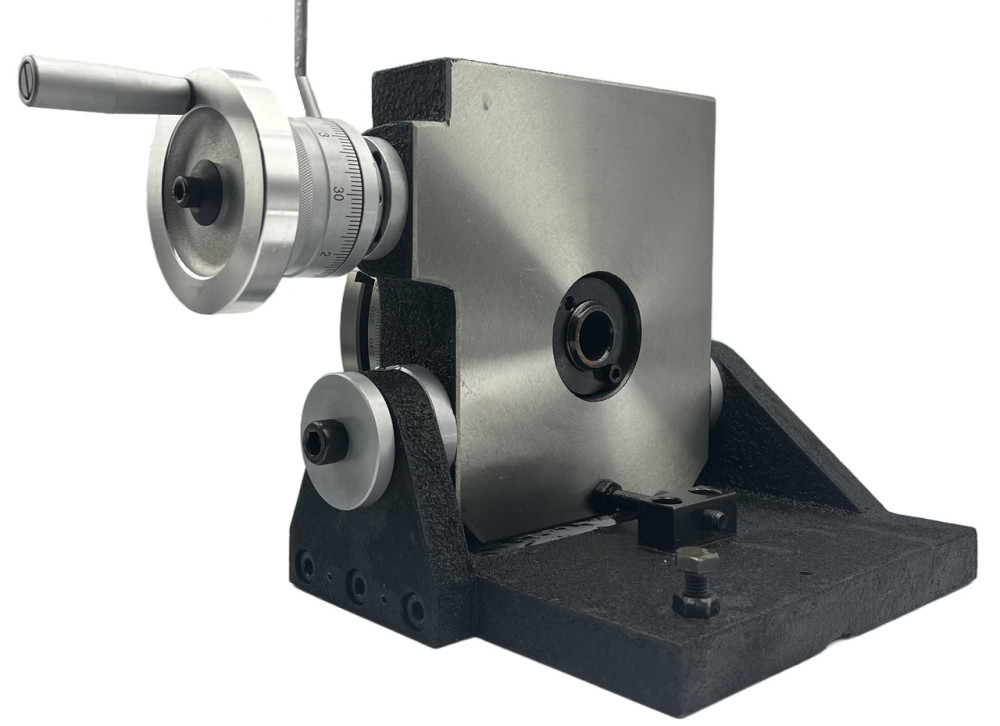

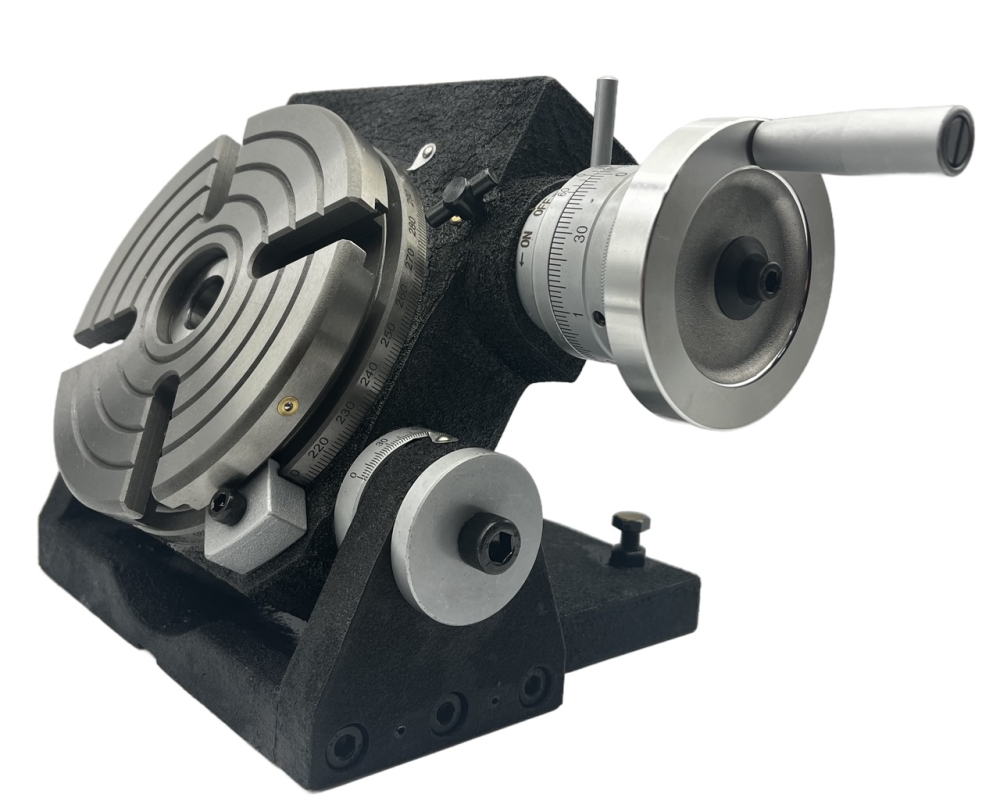

Похила площина, похилий отвір, фаска під нестандартним кутом, конічні поверхні — усе це обробляється з одного встановлення. Нахил задається за шкалою від 0° до 90° і фіксується, поворот планшайби працює незалежно в будь-якому положенні нахилу.

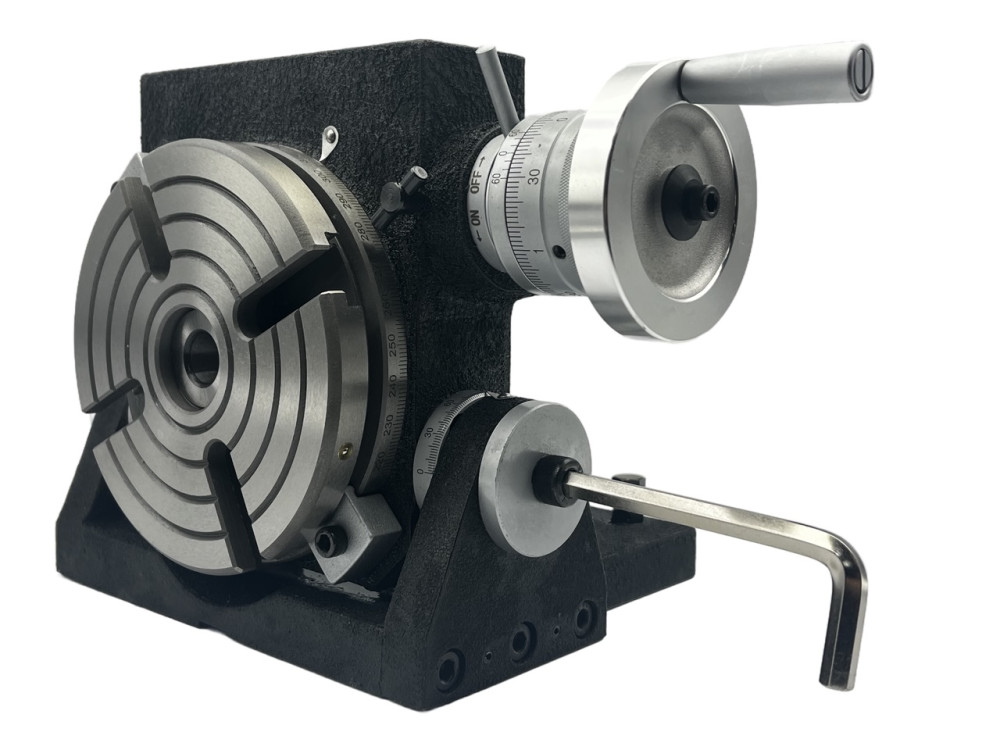

Типові роботи: штампи та прес-форми, кондуктори, корпусні деталі з похилим кріпленням, інструментальна оснастка. У вертикальному положенні зі встановленою задньою бабкою стіл веде деталь у центрах.

Найходовіший розмір інструментальної дільниці. Планшайба Ø200 мм закриває основну масу фланців і кришок, при цьому стіл не з'їдає робочу зону трьохсотого фрезерного верстата. Якщо стіл на дільниці один, зазвичай беруть саме цей діаметр.

Практика застосування

Поворотні столи, ділильні головки і магнітні плити розширюють можливості верстата: поділ кола, обробка під кутом, затиск тонких плоских деталей без прихватів.

Характеристики

Діаметр планшайби

200 мм

Кут повороту планшайби

360°

Кут нахилу

0–90°

Передатне відношення черв'ячної пари повороту

1:90

Модуль черв'ячної пари

1,5

Ціна поділки лімба

1'

Найменший відлік за ноніусом

10"

Точність показань

60"

Найменший відлік за шкалою нахилу

2'

Конус центрального отвору

Морзе 3

Ширина Т-подібних пазів планшайби

14 мм, сходження через 90°

Ширина шпонки основи

16 мм

Габарит A × B

296 × 213 мм

Висота H

120 мм

Маса

36 кг нетто, 40 кг брутто

Матеріал корпусу

чавун

Дані наведено за каталогом виробника для типу 5050. Перед проєктуванням оснастки звірте з паспортом поставленої партії.

Що означає позначення TSK200 (TSK-8")

TSK

серія нахильних поворотних столів, тип 5050

200

діаметр планшайби в міліметрах — 200 мм

TSK-8"

той самий типорозмір у дюймах

OTTIMO

торгова марка постачальника

Відповідність ГОСТ 16936-71

ГОСТ 16936-71 описує круглі поворотні столи без нахилу планшайби, тому нахильна серія під нього не підпадає. Для заявок за ГОСТ підійде горизонтальний стіл того самого діаметра із серії TS.

Часті запитання

Чи стане стіл на мій верстат

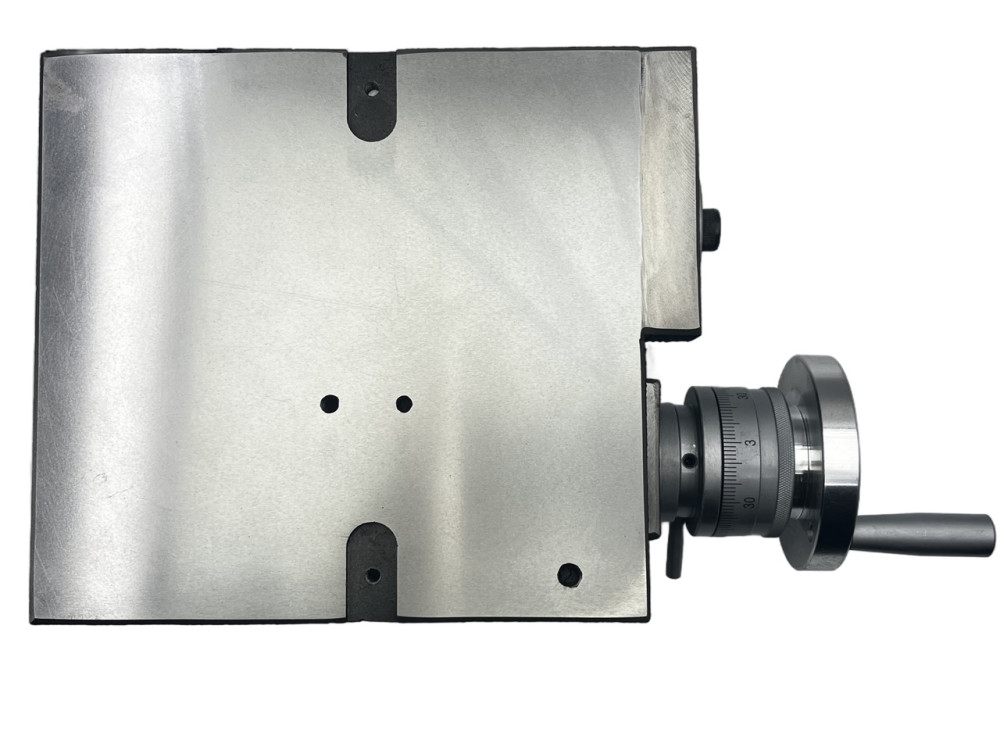

Основа саджається шпонкою 16 мм у паз стола верстата й притягується притискачами. Посадкова площа 296 × 213 мм.

Як поділити коло без поділового диска

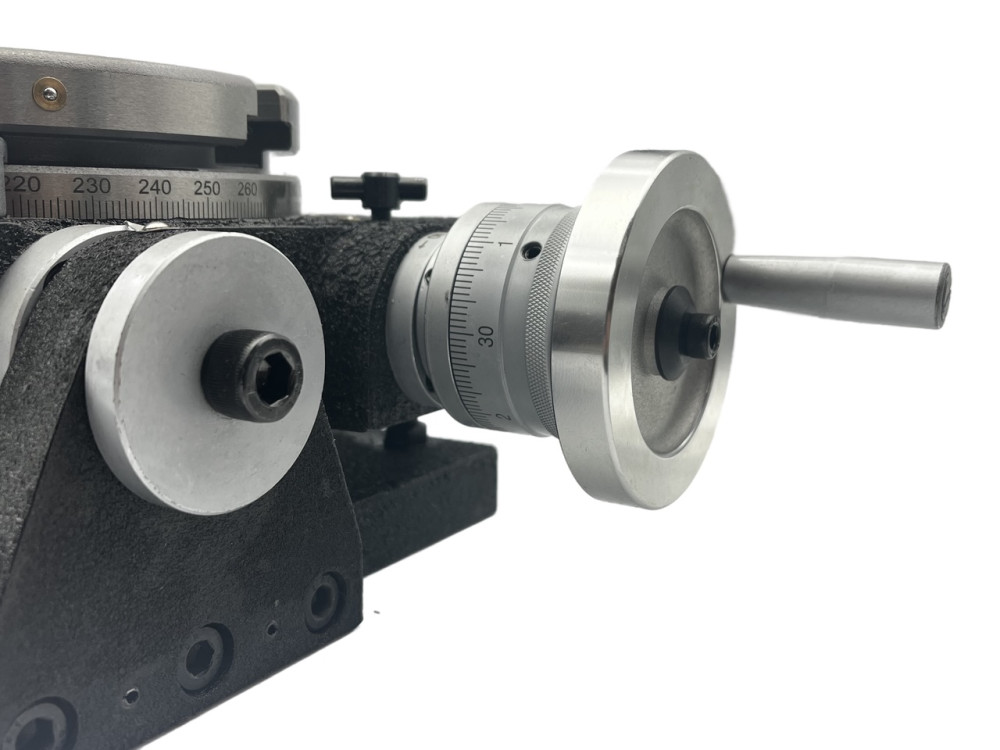

За кількістю обертів рукоятки. Передача 1:90: один оберт рукоятки повертає планшайбу на 4°, повне коло — 90 обертів. Для N частин потрібно 90/N обертів на кожне положення.

Що робити з люфтом планшайби

Черв'ячна пара має регулювання зачеплення: люфт вибирається зближенням черв'яка з колесом без розбирання стола. Осьовий люфт черв'ячного вала усувається підтягуванням гайки вала.

Чи тримає нахил під різанням

Нахильний вузол фіксується затиском, кут відлічується за шкалою з ноніусом 2'. Навантаження на підшипник у вертикальному положенні до 75 кг, у горизонтальному до 150 кг.

Переваги

• ✓ Відлік за ноніусом 10" за ціни поділки лімба 1'
• ✓ Точність показань 60"
• ✓ Чавунний корпус масою 36 кг гасить вібрацію при силовому різанні
• ✓ Конус Морзе 3 у центрі планшайби під центрувальну оправку
• ✓ Черв'ячна пара з регулюванням зачеплення — люфт вибирається без розбирання
• ✓ Нахил 0–90° з незалежним поворотом планшайби в будь-якому положенні
• ✓ Сумісний з поділовим диском, фланцем під патрон і задньою бабкою
