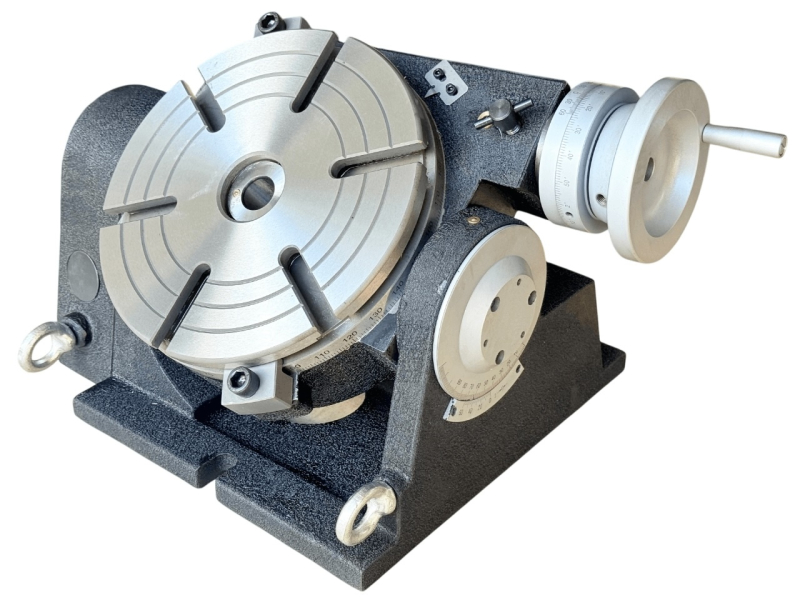

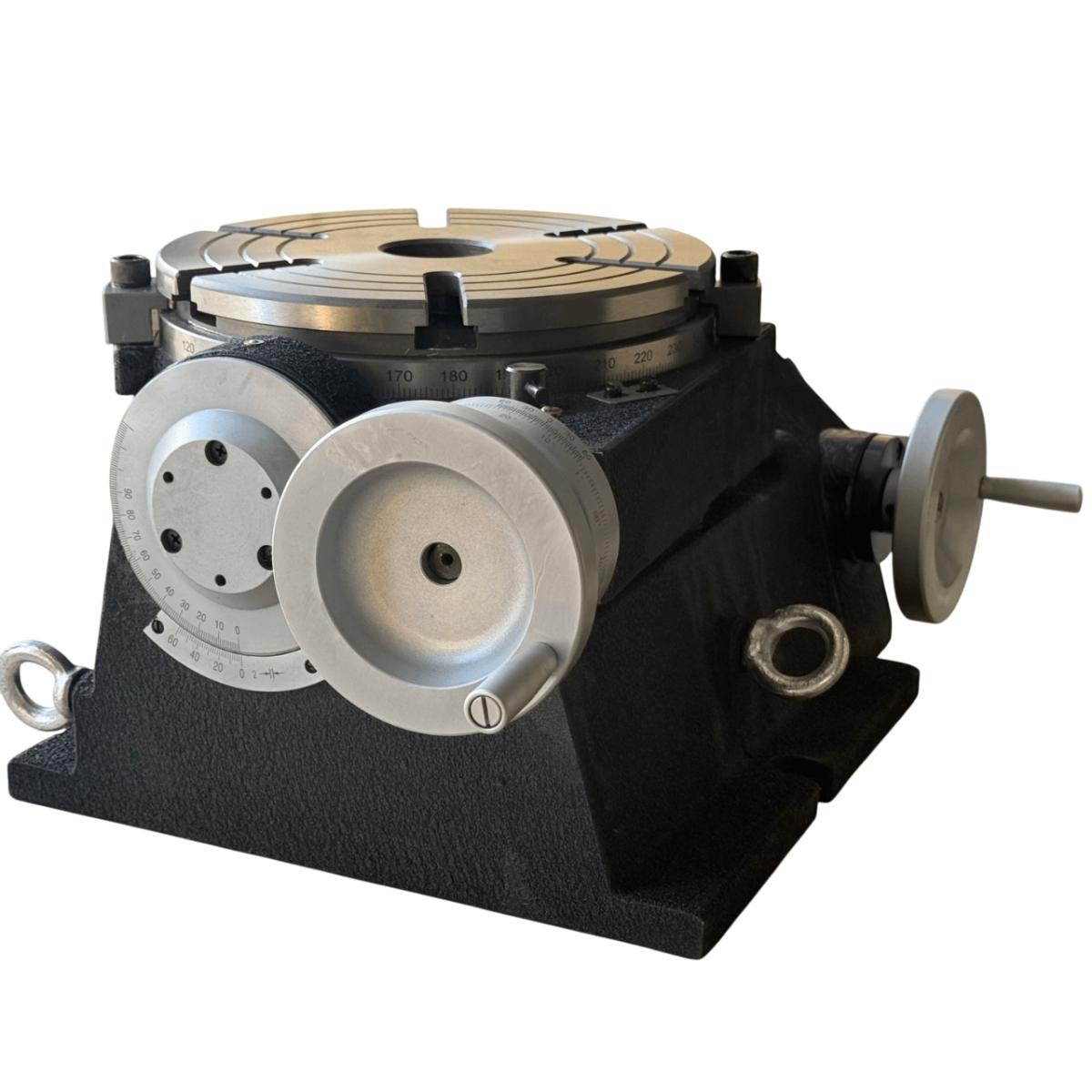

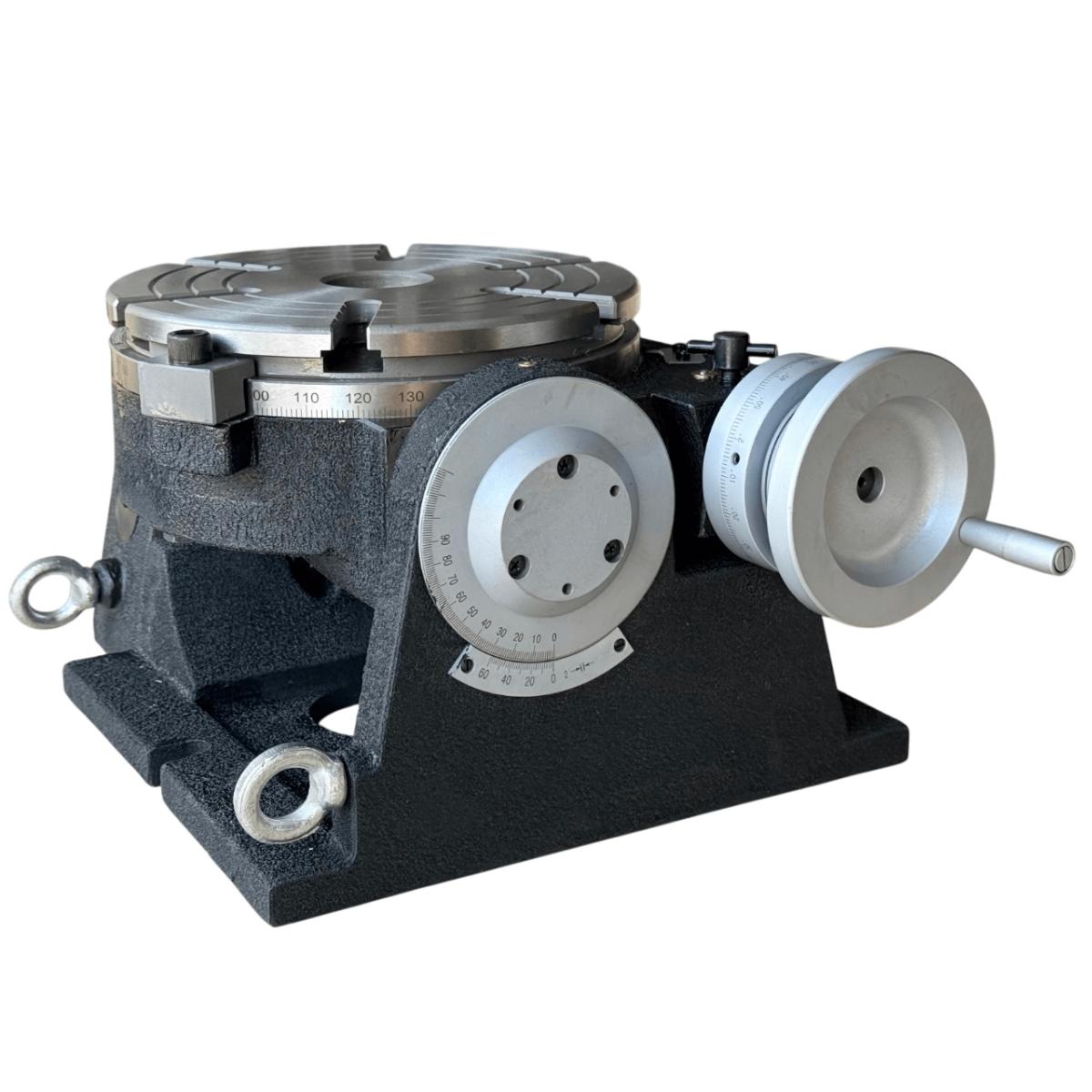

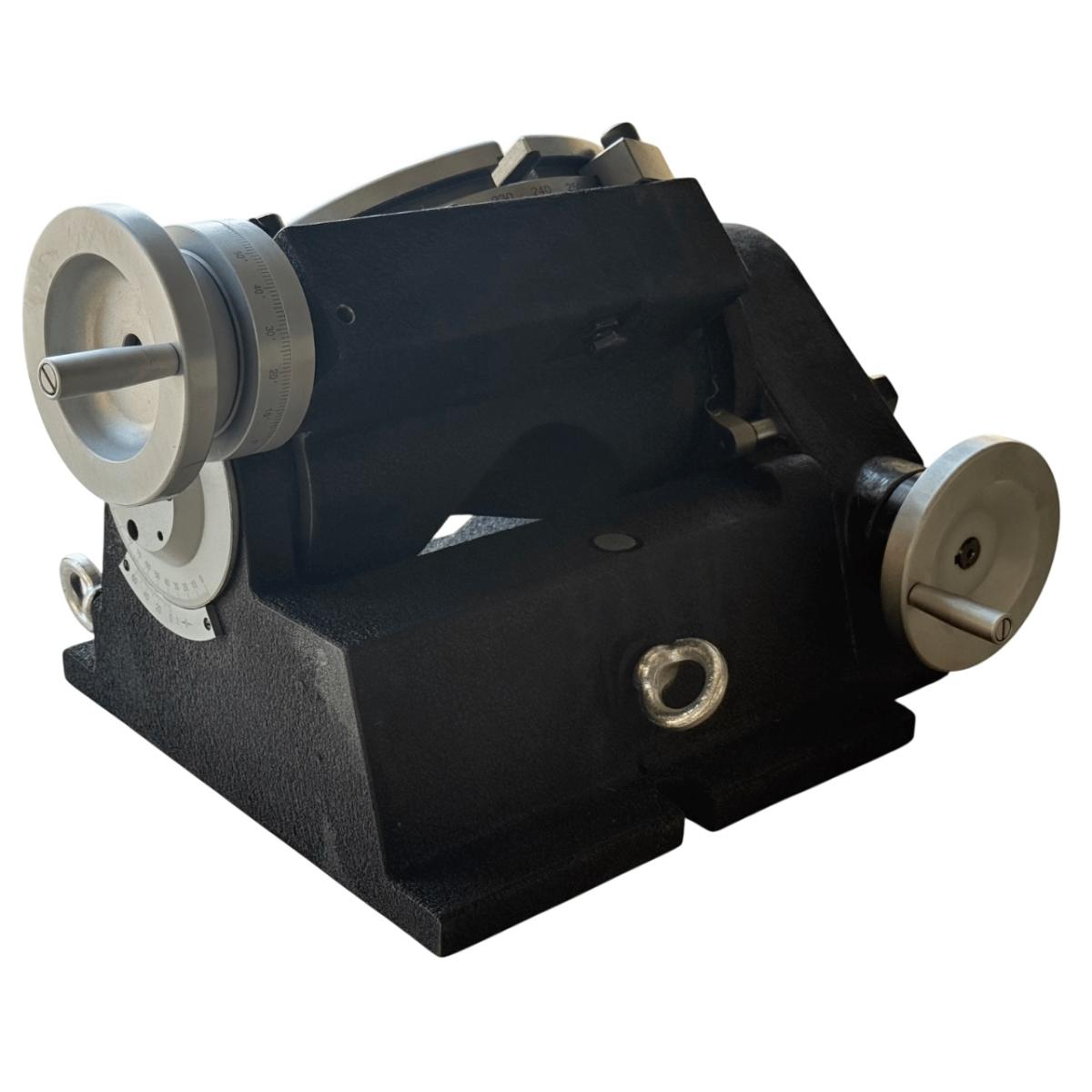

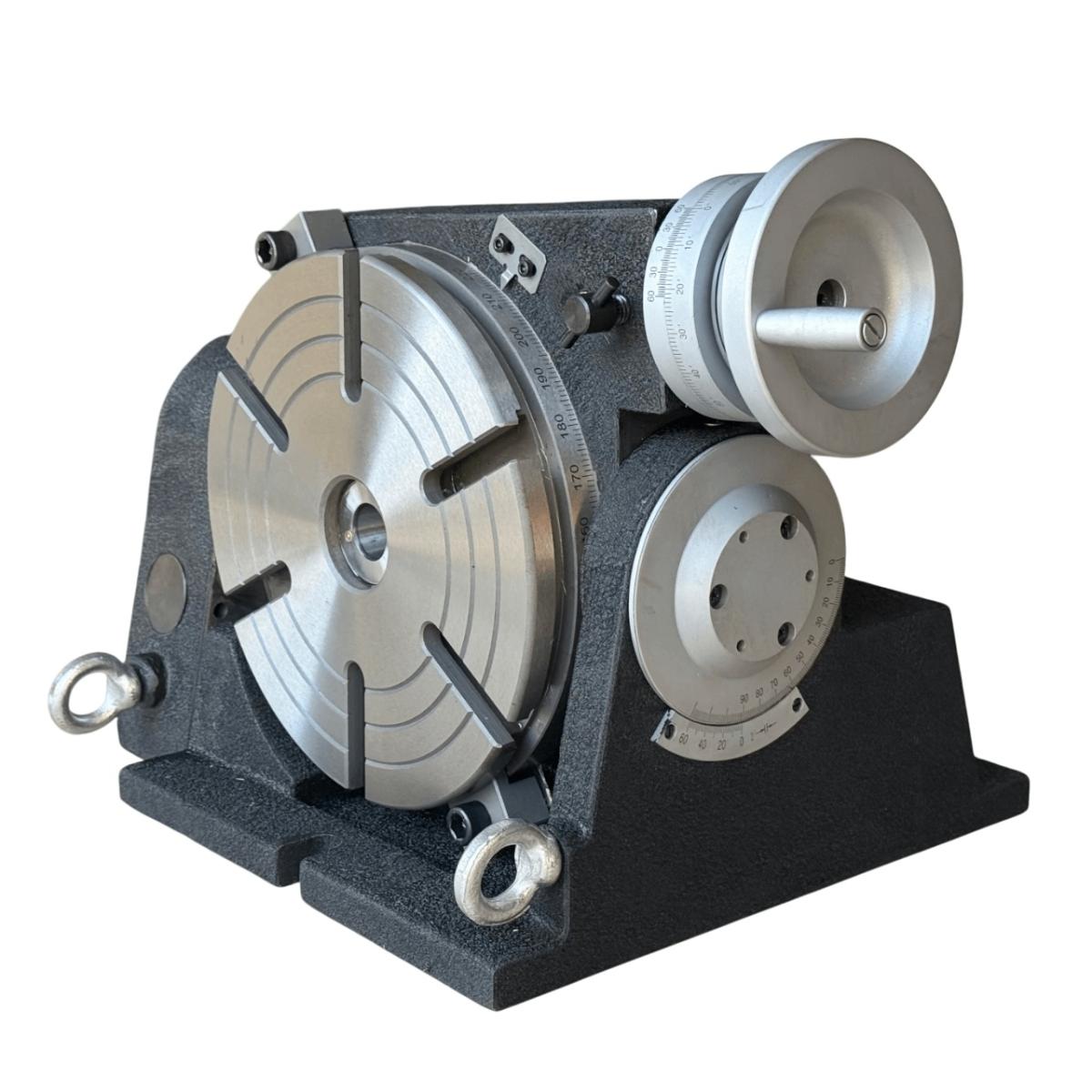

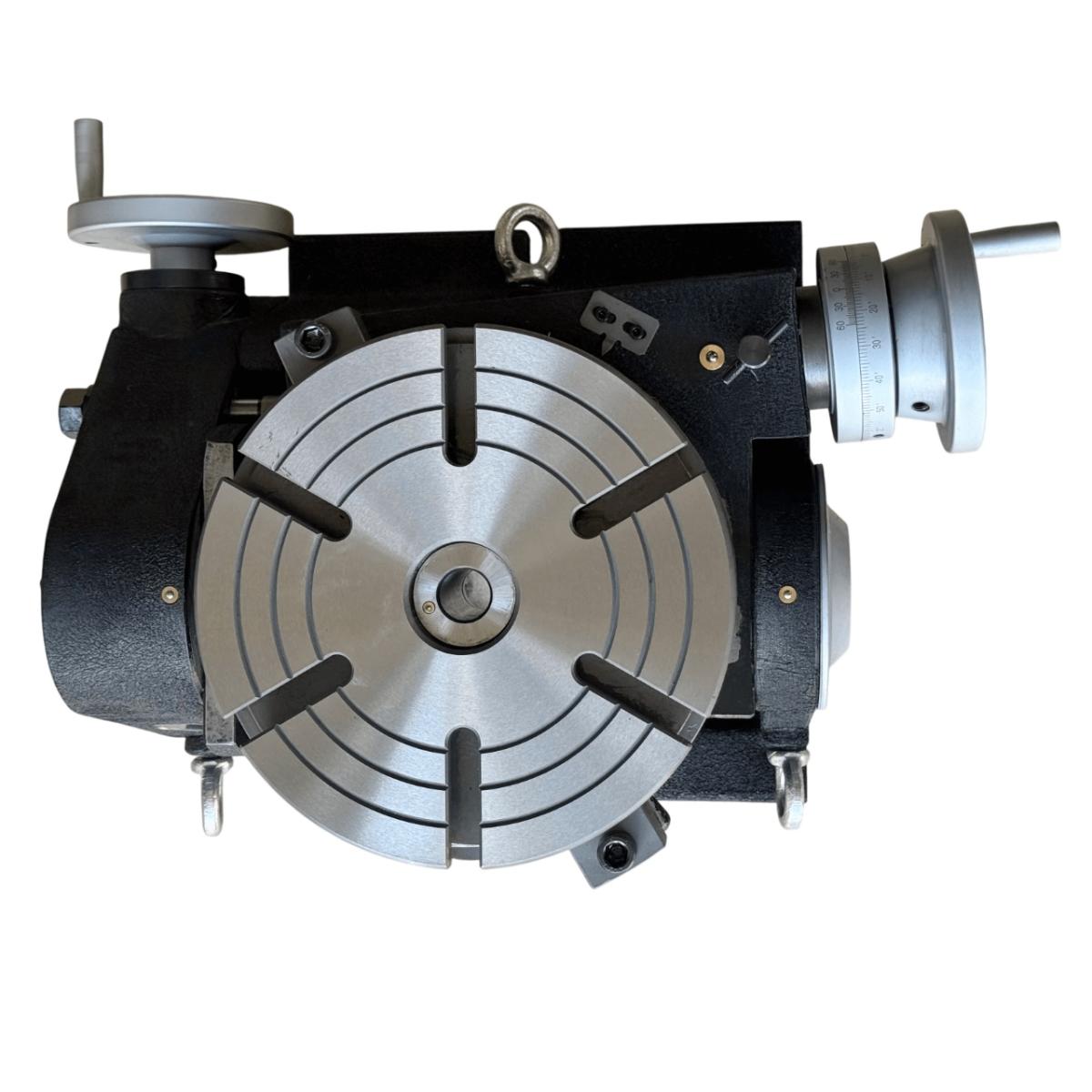

Стол поворотный наклоняемый TSK250 (TSK-10") OTTIMO — планшайба Ø250 мм с поворотом на 360° и наклоном от 0° до 90°. Два независимых движения дают выход на наклонное отверстие или скошенную плоскость с одной установки заготовки. Тип 5050 по номенклатуре производителя.
Совместимость и подбор
Деталь до Ø250 мм закрепляется на планшайбе и обрабатывается по дуге или делится на равные части.
- Диаметр планшайбы
- 250 мм
- Крепление заготовки

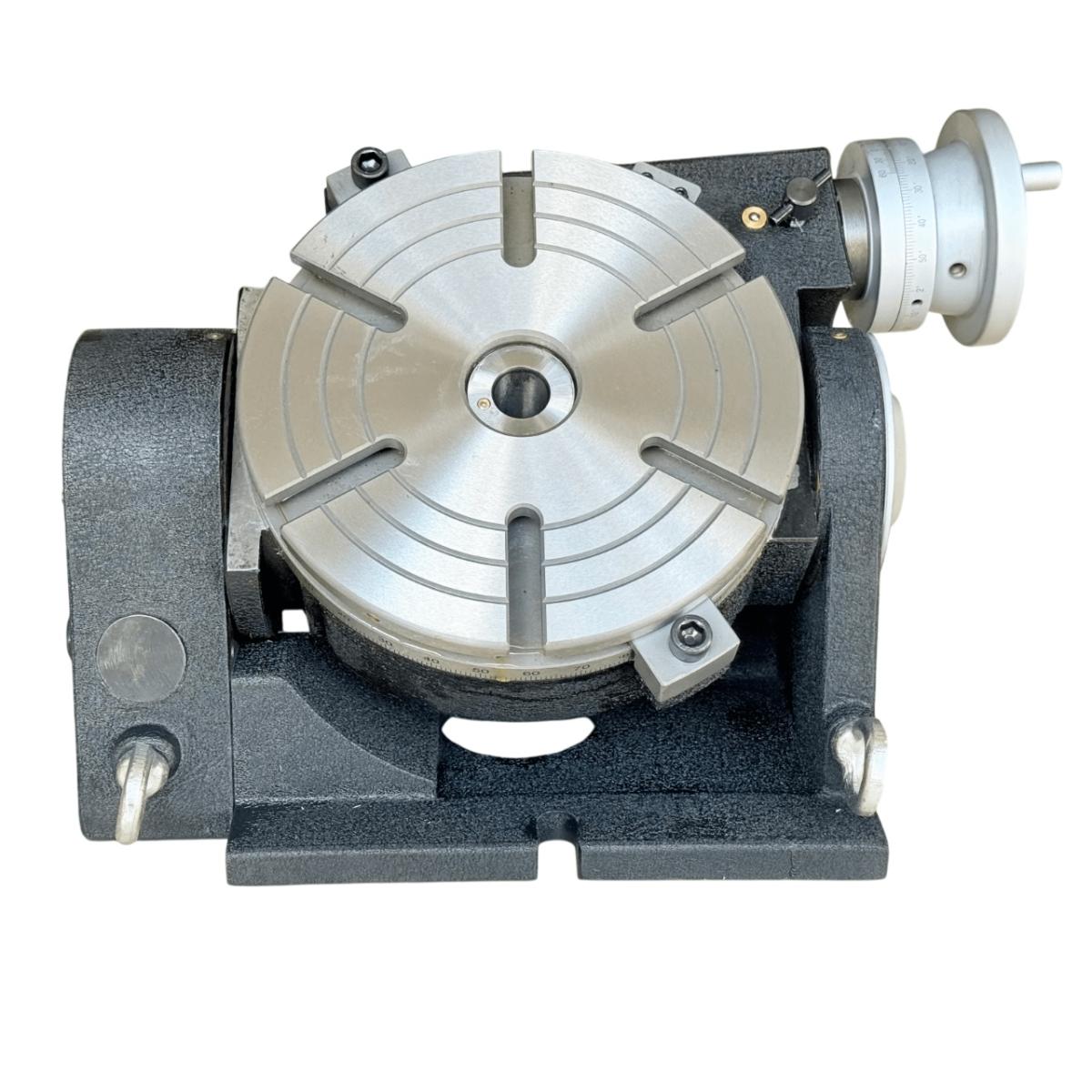

- Т-пазы планшайбы 14 мм, схождение через 60°
- Посадка на стол станка
- шпонка 18 мм в паз стола станка
- Центральное отверстие
- конус Морзе 3
- Наибольшая масса заготовки
- 200 кг горизонтально, 100 кг вертикально
- Высота стола
- 140 мм
Назначение и область применения

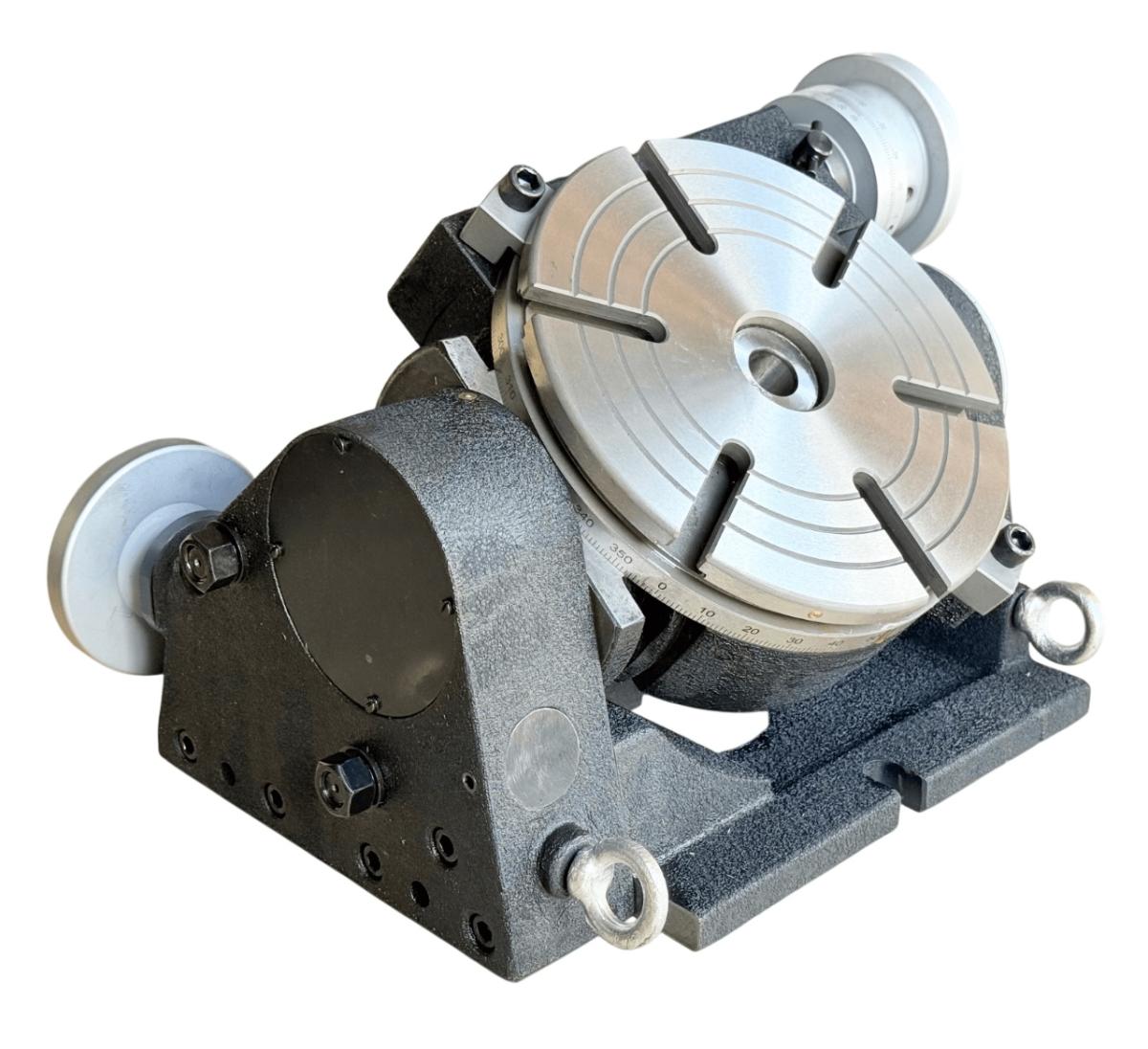

Наклонная плоскость, наклонное отверстие, фаска под нестандартным углом, конические поверхности — все это обрабатывается с одной установки. Наклон задается по шкале от 0° до 90° и фиксируется, поворот планшайбы работает независимо в любом положении наклона.

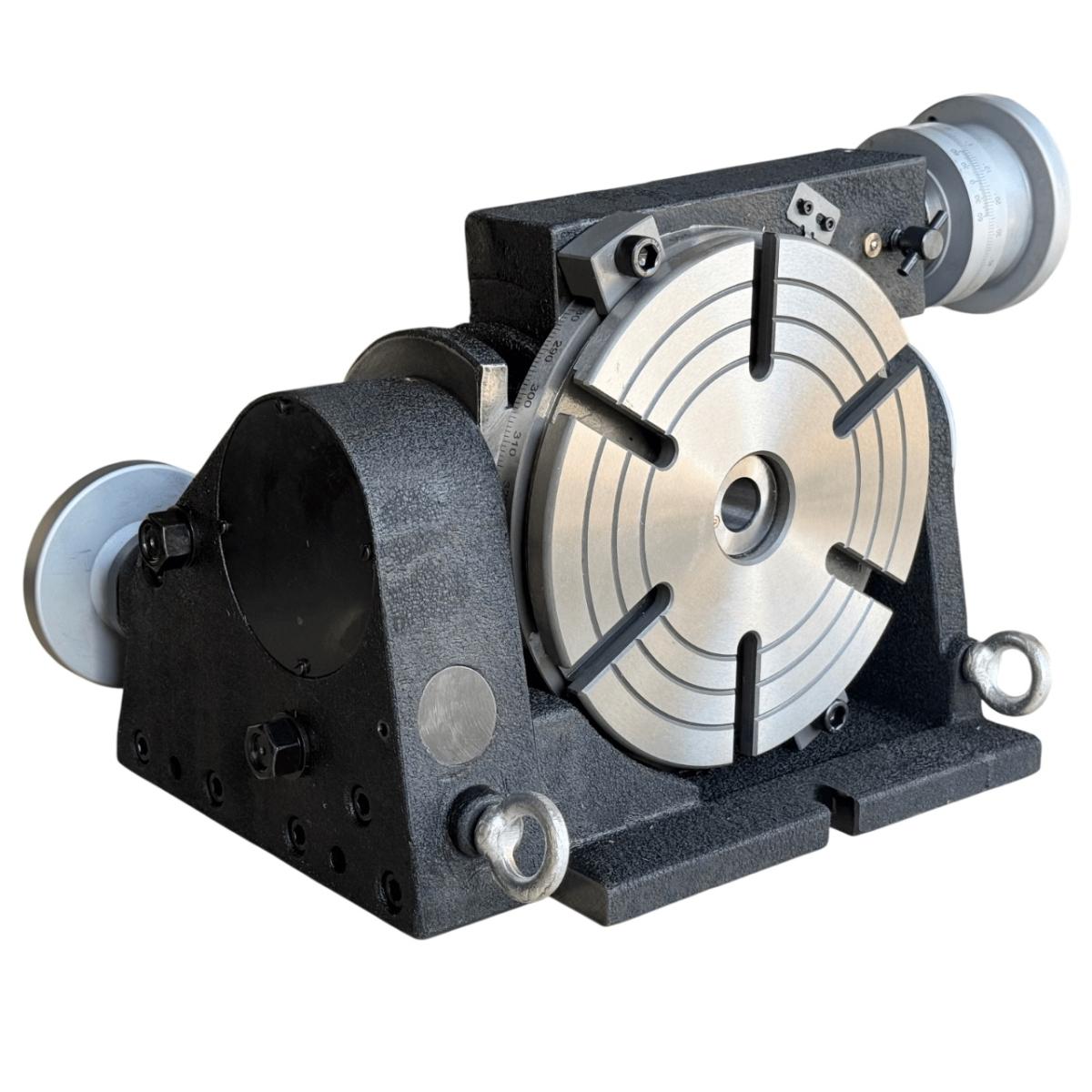

Типовые работы: штампы и пресс-формы, кондукторы, корпусные детали с наклонным крепежом, инструментальная оснастка. При вертикальном положении и установленной задней бабке стол ведет деталь в центрах.
Средний класс: деталь до Ø250 мм ставится с запасом под прижимы, но станок среднего размера еще сохраняет ход по осям. С этого типоразмера пазы планшайбы идут через 60° — прижим ставится в шести положениях вместо четырех, что заметно на несимметричных деталях.
Практика применения
Поворотные столы, делительные головки и магнитные плиты расширяют возможности станка: деление окружности, обработка под углом, зажим тонких плоских деталей без прихватов.
Характеристики
- Диаметр планшайбы
- 250 мм
- Угол поворота планшайбы
- 360°
- Угол наклона
- 0–90°
- Передаточное отношение червячной пары поворота
- 1:120
- Модуль червячной пары
- 1,5
- Цена деления лимба
- 1'
- Наименьший отсчет по нониусу
- 10"
- Точность показаний
- 60"
- Наименьший отсчет по шкале наклона
- 2'
- Конус центрального отверстия
- Морзе 3
- Ширина Т-пазов планшайбы
- 14 мм, схождение через 60°
- Ширина шпонки основания
- 18 мм
- Габарит A × B
- 310 × 252 мм
- Высота H
- 140 мм
- Масса
- 80 кг нетто, 93 кг брутто
- Материал корпуса
- чугун
Данные приведены по каталогу производителя для типа 5050. Перед проектированием оснастки сверьтесь с паспортом поставленной партии.
Что означает обозначение TSK250 (TSK-10")
- TSK
- серия наклоняемых поворотных столов, тип 5050
- 250
- диаметр планшайбы в миллиметрах — 250 мм
- TSK-10"
- тот же типоразмер в дюймах
- OTTIMO
- торговая марка поставщика
Соответствие ГОСТ 16936-71
ГОСТ 16936-71 описывает круглые поворотные столы без наклона планшайбы, поэтому наклоняемая серия под него не подпадает. Для заявок по ГОСТ подойдет горизонтальный стол того же диаметра из серии TS.
Частые вопросы
- Встанет ли стол на мой станок
- Основание сажается шпонкой 18 мм в паз стола станка и притягивается прижимами. Посадочная площадь 310 × 252 мм.
- Как поделить окружность без делительного диска
- По числу оборотов рукоятки. Передача 1:120: один оборот рукоятки поворачивает планшайбу на 4°, полный круг — 90 оборотов. Для N частей нужно 90/N оборотов на каждое положение.
- Что делать с люфтом планшайбы
- Червячная пара имеет регулировку зацепления: люфт выбирается сближением червяка с колесом без разборки стола. Осевой люфт червячного вала устраняется подтяжкой гайки вала.
- Держит ли наклон под резанием

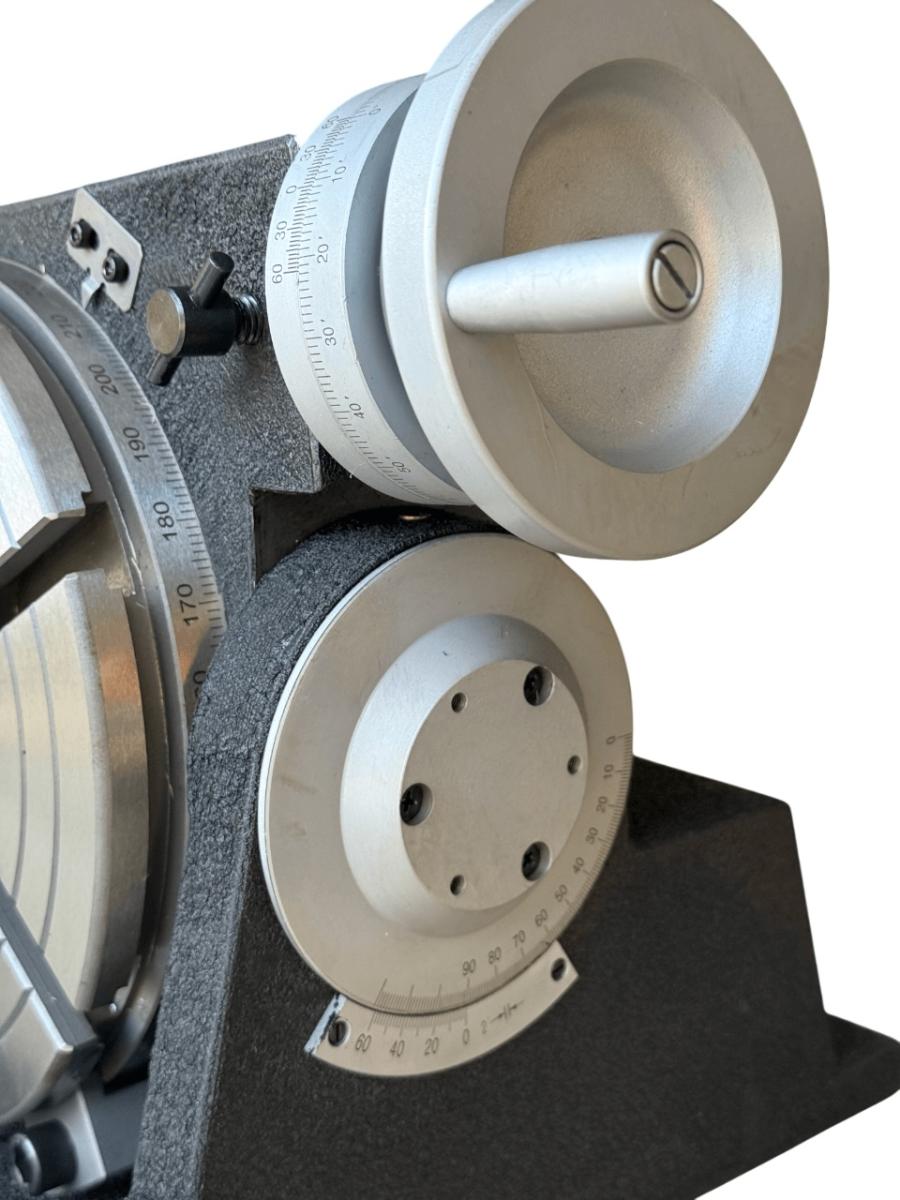

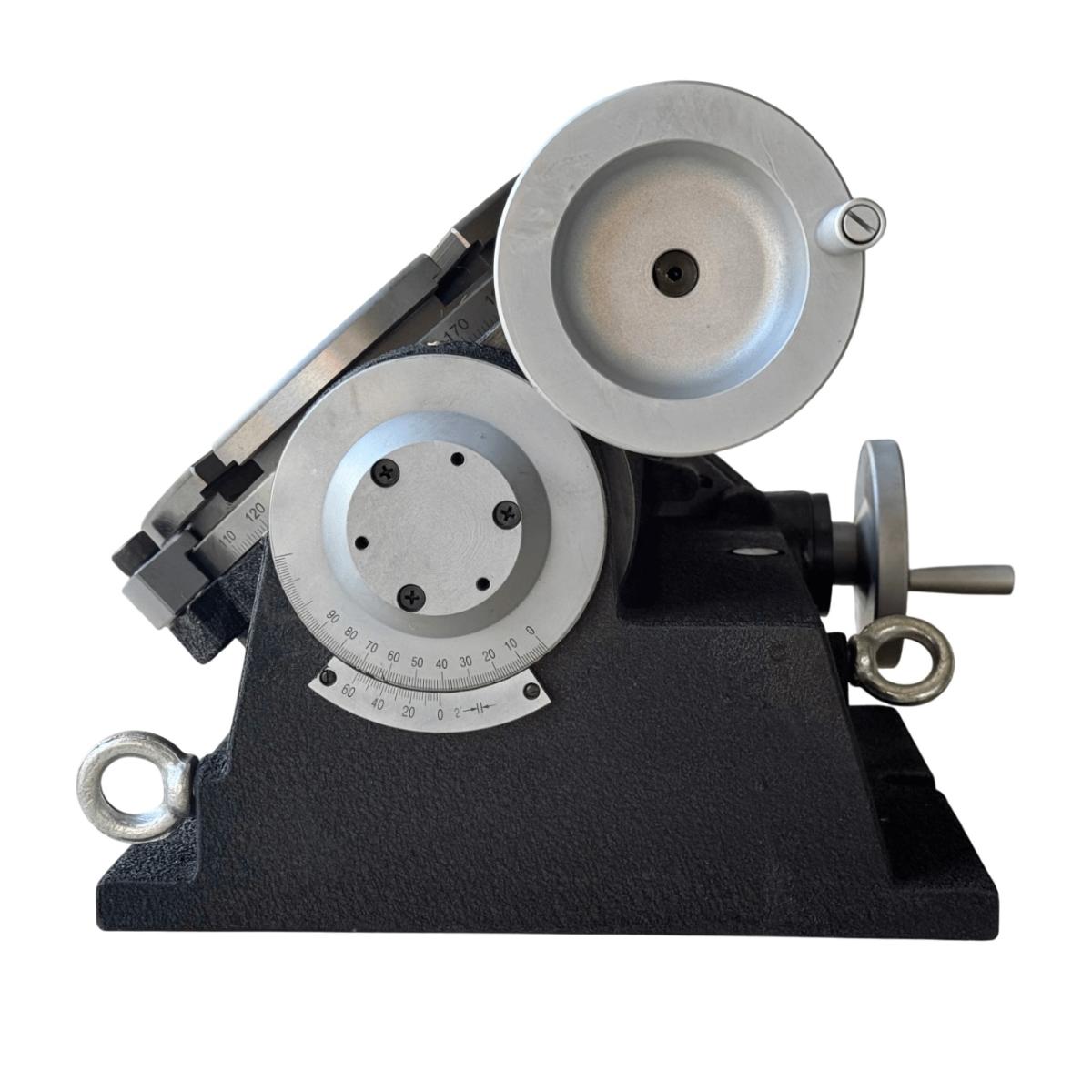

- Наклонный узел фиксируется зажимом, угол отсчитывается по шкале с нониусом 2'. Нагрузка на подшипник в вертикальном положении до 100 кг, в горизонтальном до 200 кг.
Преимущества
- ✓ Отсчет по нониусу 10" при цене деления лимба 1'
- ✓ Точность показаний 60"
- ✓ Чугунный корпус массой 80 кг гасит вибрацию при силовом резании
- ✓ Конус Морзе 3 в центре планшайбы под центрирующую оправку
- ✓ Червячная пара с регулировкой зацепления — люфт выбирается без разборки
- ✓ Наклон 0–90° с независимым поворотом планшайбы в любом положении
- ✓ Совместим с делительным диском, фланцем под патрон и задней бабкой
Сопутствующие товары
Стол поставляется без оснастки для крепления заготовки. Ниже позиции, которые подбираются по размерам этого типоразмера.
- Прижимы под Т-пазы планшайбы
- Набор станочного крепежа и прижимов из 58 предметов, Т-образный паз 14мм, М12 — паз планшайбы 14 мм
- Центр в конус планшайбы
- Центр упорный №3 ВК8 OTTIMO — конус Морзе 3
- Токарный патрон на планшайбу
- Патрон токарный ф200 3-х кул. 7100-0007П (К11-200) PREMIO — на класс меньше планшайбы, ориентир
- Деление в горизонтальной оси
- Универсальная делительная головка УДГ Д-250А (F11-125A) OTTIMO — для валов и деталей в центрах, вторая ось участка
Переходной фланец под патрон (тип 5055 FL), делительный диск (тип 5053 DP) и задняя бабка поставляются под заказ — уточняйте наличие у менеджера.
Соседние типоразмеры
- Меньший типоразмер серии
- Стол поворотный наклоняемый TSK200 (TSK-8") Ø200 мм OTTIMO
- Больший типоразмер серии
- Стол поворотный наклоняемый TSK320 (TSK-12") Ø320 мм OTTIMO
- Тот же Ø250 мм, горизонтальный
- Стол поворотный горизонтальный TS250A Ø250 мм OTTIMO
- Тот же Ø250 мм, горизонтально-вертикальный
- Стол поворотный горизонтально-вертикальный TSL 250 (RT-HV10) Ø250 мм OTTIMO
Весь раздел с диаметрами планшайбы от 150 до 400 мм в трех исполнениях: столы поворотные.
Как подобрать. Считайте от заготовки: ее габарит не должен выходить за планшайбу Ø250 мм, масса за 200 кг. Затем проверьте вертикальный ход инструмента: стол поднимает деталь на 140 мм над столом станка, и на эту величину уменьшается доступный вылет шпинделя.
