Фреза Т-образная ATSM90-CC06-D23X10-W20-L90-Z04 под пластину CCMT 0602.. AKKO

Фреза ATSM90-CC06-D23X10-W20-L90-Z04 — т-образная диаметром 23 мм под сменные пластины CC.. 0602.. (ISO), 4 зубьев, хвостовик Ø20 мм, цилиндрический с лыской Weldon по DIN 1835-B. Угол врезки 90° — уступ выходит под 90°. Подвод СОЖ наружный.

Совместимость и подбор

Фрезерование диаметром 23 мм. Ширину и профиль реза задает пластина, съем за проход ограничен числом зубьев и мощностью станка.

Посадочное гнездо

под пластину CC.. 0602.. (ISO)

Диаметр фрезы

23 мм

Число зубьев

4

Ширина режущей части

10 мм

Крепление на станке

хвостовик Ø20 мм, цилиндрический с лыской Weldon по DIN 1835-B

Общая длина

90 мм

Угол врезки

90°

Подвод СОЖ

наружный

Назначение и область применения

Корпус несет 4 пластин и снимает металл по всей ширине реза; при затуплении меняют пластину, а корпус остается. Для диаметра 23 мм это решающий довод: цельная твердосплавная фреза такого размера стоит как несколько корпусов.

Хвостовик Ø20 мм зажимается в патрон соответствующего типа; вылет держат минимальным, отжим на фрезерной связке растет как куб вылета.

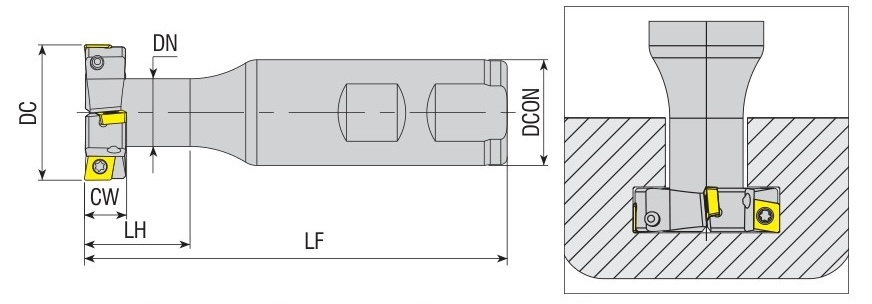

Характеристики

Обозначение

ATSM90-CC06-D23X10-W20-L90-Z04

Тип фрезы

Т-образная

Сменная пластина

CC.. 0602.. (ISO)

Форма пластины

Ромб 80° (C)

Диаметр фрезы

23 мм

Число зубьев

4

Ширина режущей части

10 мм

Хвостовик

Ø20 мм, цилиндрический с лыской Weldon по DIN 1835-B

Общая длина

90 мм

Угол врезки

90°

Подвод СОЖ

нет

Длина головки (LH)

25

Число режущих кромок по торцу (ZEFP ETKILI)

2

DN

12

Что означает обозначение ATSM90-CC06-D23X10-W20-L90-Z04

ATSM90-CC06-D23X10-W20-L90-Z04 — код заказа AKKO: серия корпуса, диаметр, посадка и число зубьев.

ATSM90

серия корпуса AKKO

D23

диаметр фрезы 23 мм

x10

ширина режущей части 10 мм

W20

хвостовик Ø20 мм, цилиндрический с лыской Weldon по DIN 1835-B

L90

общая длина 90 мм

Z04

число зубьев 4

Ориентировочные режимы фрезерования

Частота посчитана по n = 1000·Vc / (π·D) для диаметра 23 мм, минутная подача — по Vf = fz·z·n при подаче 0,1 мм на зуб и 4 зубьях. Свою подачу на зуб берут из карты пластины: у разных стружколомов она отличается вдвое.

Частые вопросы

Можно ли врезаться вертикально

полное врезание по оси возможно только у фрез, рассчитанных на сверление; при обычной геометрии врезаются по спирали или наклонно.

Почему выкрашиваются пластины по краю реза

чаще всего от выхода кромки из материала под нагрузкой. Помогает попутное фрезерование и уменьшение вылета, а не снижение оборотов.

Нужен ли подвод СОЖ

при обработке стали корпус греется и пластины садятся быстрее; у этого исполнения подвод наружный, поэтому важен обильный полив в зону резания.

Сколько пластин на корпус

4 — по числу зубьев. Ставят полный комплект: работа с неполным набором дает биение и рвет оставшиеся кромки.

Преимущества

• ✓Диаметр 23 мм при 4 зубьях
• ✓Сменные пластины CC.. 0602.. (ISO): меняется кромка, а не фреза
• ✓Шлифованные гнезда под пластины
• ✓Хвостовик Ø20 мм под стандартный патрон

Соседние типоразмеры

Та же серия, другой диаметр

Фреза Т-образная ATSM90-CC06-D45x10-W32-L120-Z06 под пластину CCMT 0602.. AKKO

Та же серия, другой диаметр

Фреза Т-образная ATSM90-CC09-D32x14-W25-L100-Z04 под пластину CCMT 09T3.. AKKO

Та же серия, другой диаметр

Фреза Т-образная ATSM90-CC12-D52X21-W32-L120-Z04 под пластину CCMT 1204.. AKKO

Пластины к этой фрезе

• ✓Твердосплавная пластина токарная CCMT 060204-CM AU2040BZ AGIR
• ✓Твердосплавная пластина токарная CCMT 060202-OF AMS1035C AGIR
• ✓Твердосплавная пластина токарная CCMT 060204-SL SMS2035BZ SUMTOM
• ✓Твердосплавная пластина токарная CCMT 060202-SL AMS1035C AGIR
• ✓Твердосплавная пластина токарная CCMT 060204-HQ AP2045B AGIR
• ✓Твердосплавная пластина токарная CCMT 060202-SL AP1535Y AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
